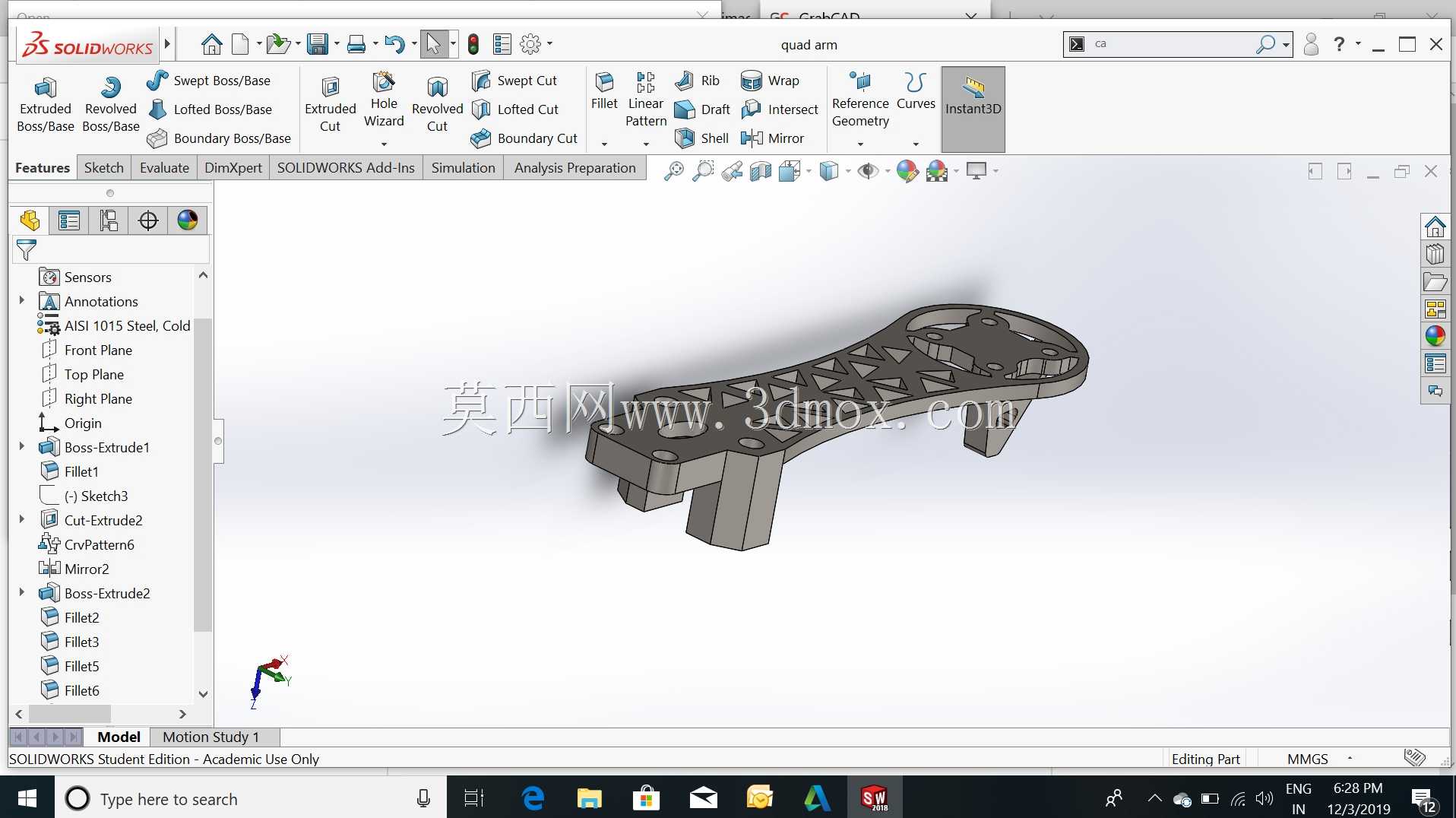

四旋翼无人机机臂轻量化连接结构

该结构件作为多旋翼无人飞行器的核心承力连接部件，主要承担旋翼动力单元与中心机架之间的载荷传递作用，日常作业场景覆盖航拍测绘、农林植保、电力巡检等多个低空作业领域，在整机结构中负责抵消旋翼旋转产生的反扭矩、承载动力模块自重与飞行过程中的气动交变载荷，是保障飞行姿态稳定的关键结构组件。设计阶段优先考虑减重与强度的平衡，主体采用镂空网格的拓扑优化构型，在非主承力区域去除冗余材料，既降低整机起飞重量提升续航表现，又能保证主受力路径上的材料厚度满足动载荷下的刚度要求，避免飞行过程中出现谐振影响飞行控制精度。结构两端分别设置对应安装接口，一端适配中心机架的堆叠安装位，预留的沉头孔位可直接与中心板的固定孔位对齐，通过标准紧固件实现刚性连接，安装边界与主流中心板孔位间距匹配，无需额外加工转接件即可完成装配；另一端设置动力单元安装座，可直接固定无刷电机与电调组件，安装面的平面度公差控制在合理范围内，保证电机轴与机臂基准面的垂直度，减少动力输出过程中的振动偏移。结构侧面的加强筋沿载荷传递方向布置，从电机安装座一直延伸至机架连接端，在急停、转向、大机动飞行等极端工况下，可有效分散集中应力，避免连接位置出现断裂失效。整体外形采用流线型过渡处理，减少飞行过程中的空气阻力，外露边缘做倒角处理，既避免装配过程中割伤操作人员，也能减少飞行过程中与线缆、外挂设备的剐蹭风险。结构上预留的走线槽可将电机电源线、电调信号线规整收纳在结构内侧，避免飞行过程中线缆外露受气流扰动产生晃动，同时降低线缆被旋翼剐蹭的安全隐患。在实际装配调试中，该机臂结构的安装基准面与机架中心平面保持平行，可保证四个机臂上的动力单元处于同一水平面，降低飞控系统的姿态校准难度，减少起飞阶段的漂移问题。针对不同起飞重量的机型，该结构的壁厚可根据载荷需求做对应调整，当前构型适配中等起飞重量的四旋翼机型，在常规作业工况下可满足上千架次的起降疲劳强度要求，无需频繁更换结构件。
