Futaba7008sb接收机专用定向安装托盘

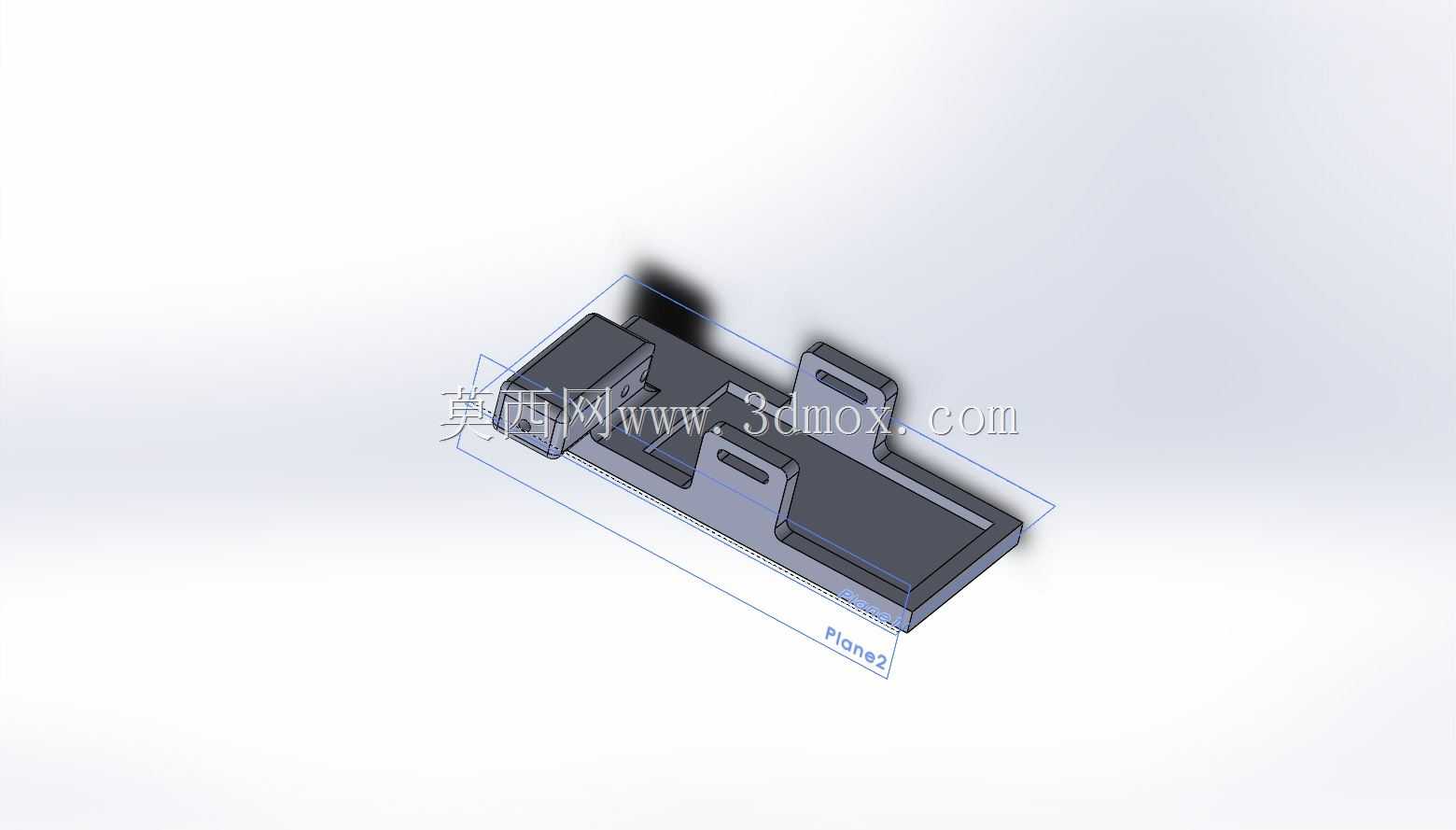

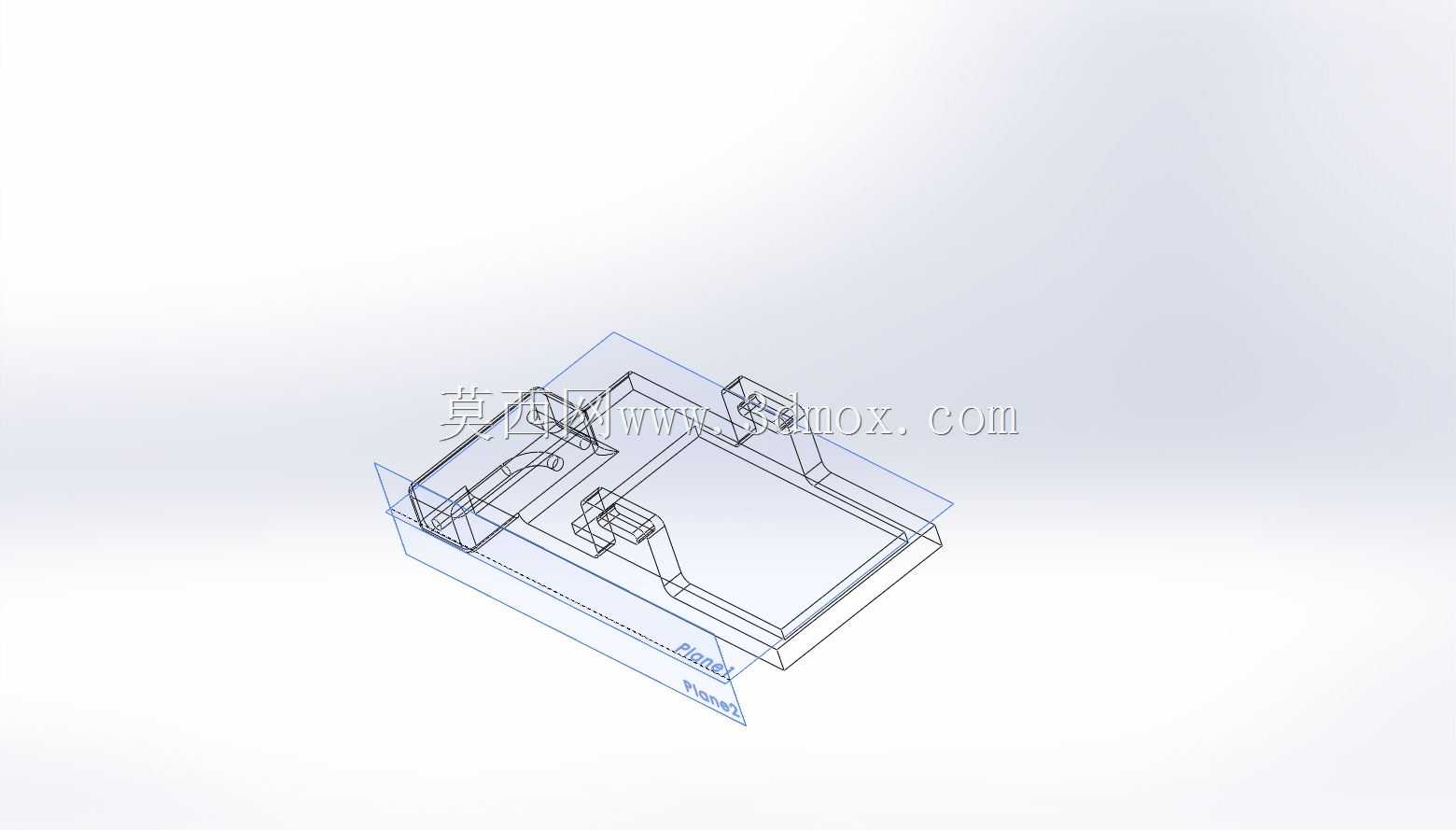

航模飞行控制链路的安装可靠性，直接决定飞行过程中信号传输的稳定性，不少航模玩家在固定翼机型装机时，常遇到接收机摆放无固定位、天线弯折角度不符合信号传输要求、飞行震动导致接插件松脱的问题，这款安装托盘正是针对Futaba7008sb接收机的装机需求设计的专用固定结构。从实际装机场景来看，托盘的主体型腔完全匹配该型号接收机的外轮廓尺寸，型腔侧壁预留的0.2mm装配间隙，既可以保证接收机能够顺利推入就位，又能通过侧壁的限位筋限制接收机在飞行过程中的横向、纵向窜动，避免大机动飞行时的惯性位移拉扯舵机接线。设计时特意将天线安装位设置为90度定向结构，两个天线固定槽互相垂直，符合2.4G频段信号传输的天线极化要求，避免天线平行摆放带来的信号覆盖盲区，同时固定槽的高度刚好承托天线根部，不会因为装机时的线材拉扯导致天线根部焊盘受力断裂。托盘的安装边采用下沉式设计，边缘预留的两个安装孔位可以适配M2规格的自攻螺丝，能够直接固定在航模机身的设备舱防火板或者设备安装板上，安装孔的位置避开了接收机的接线端口，不会干涉舵机线、SBUS信号线的插拔操作。托盘整体采用等壁厚设计，壁厚控制在1.5mm，在保证结构强度的前提下尽可能降低自重，不会给航模增加不必要的飞行负载，型腔底部预留的浅槽可以容纳接收机底部的缓冲泡棉，进一步吸收飞行过程中发动机或者电机传递过来的高频震动，减少震动对接收机内部晶振的影响。从安装边界来看，托盘的整体外轮廓尺寸适配多数固定翼航模的标准设备舱空间，不会和周边的电调、舵机、电池等部件产生空间干涉，侧边的走线缺口可以规整收纳接收机引出的各类线材，避免设备舱内线材杂乱缠绕，方便后续的设备检修与维护。实际装机测试中，这款托盘能够在大角度机动、发动机满油门震动的工况下保持接收机的位置稳定，天线定向角度不会发生偏移，有效减少信号丢帧的概率，提升航模飞行的控制可靠性。
