战斗机器人用外转子无刷动力组件

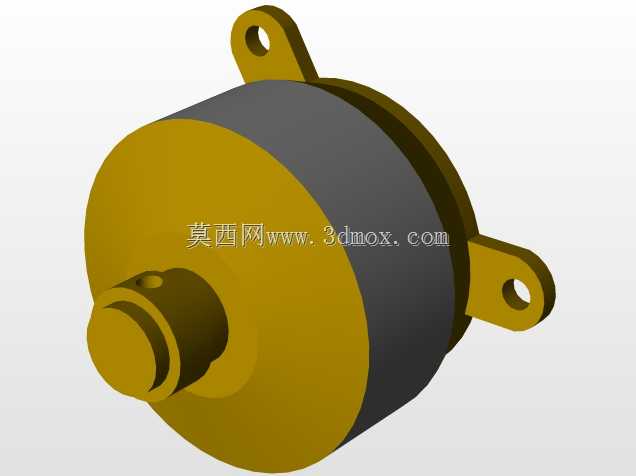

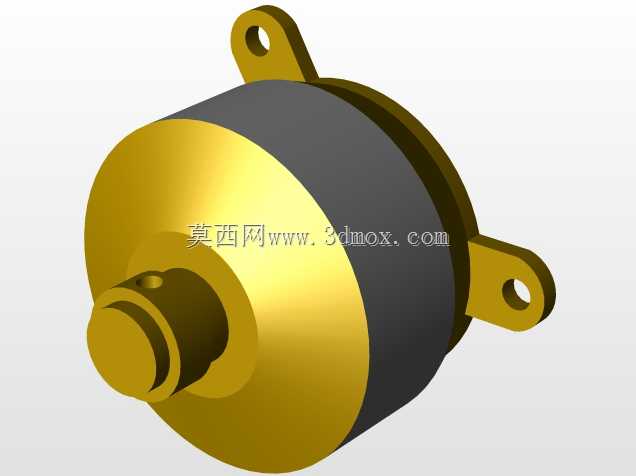

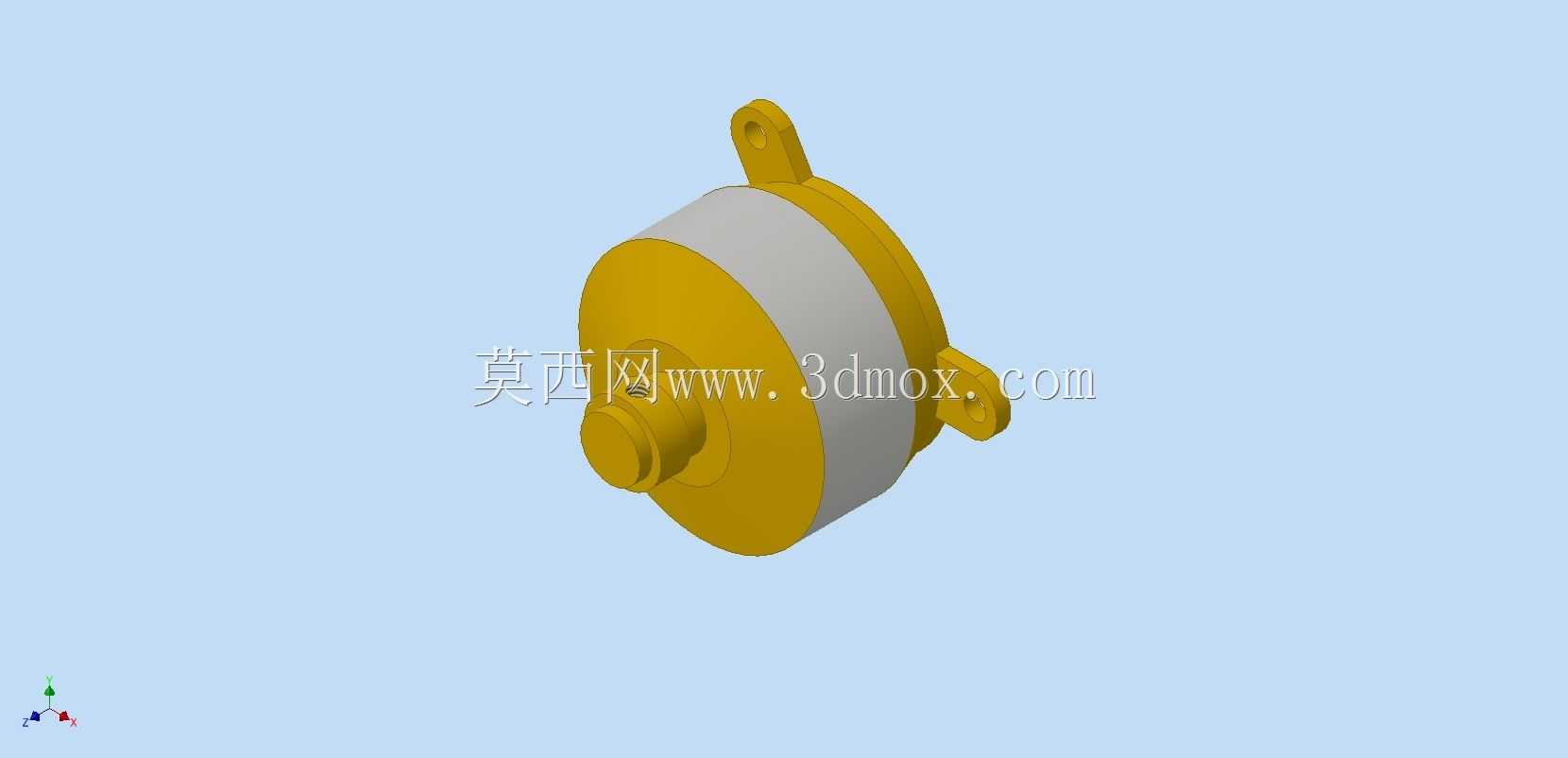

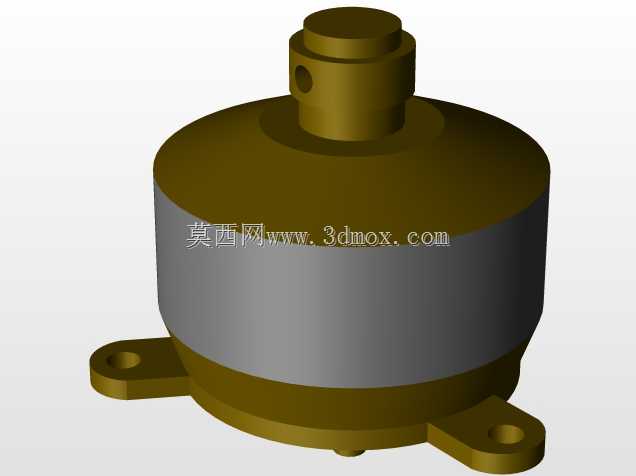

做格斗类小型战斗机器人的动力选型时，这类扁平外转子结构的动力件是轮组驱动、武器模块动力输出的常用选项，区别于常规航模用的长轴外转子动力件，这款结构的轴向尺寸更短，在机器人紧凑的内部舱室里能节省大量安装空间，不会和内部的电池、控制板、传动结构产生空间干涉。从实际安装边界来看，主体为圆柱型结构，两侧延伸出带安装孔的固定耳，安装时不需要额外设计包裹式的固定座，直接通过固定耳上的孔位锁付在机器人的碳纤维或者铝合金机架上即可，固定耳的位置做了加厚处理，能承受格斗机器人碰撞时产生的冲击载荷，不会出现固定位断裂导致动力失效的情况。设计建模的时候，要注意输出轴的同轴度公差，外转子和定子之间的气隙要均匀，不然运转时会出现扫膛、震动过大的问题，直接影响动力输出的稳定性，甚至在对抗中因为震动导致接线松脱。实际使用场景里，这类动力件除了小型战斗机器人，也可以用在小型移动机器人底盘、微型固定翼航模、多旋翼无人机的动力系统上，扁平的结构可以降低整体设备的重心，提升移动或者飞行时的稳定性。建模过程中，固定螺丝的部分可以根据实际选型替换，不需要拘泥于原厂配套的平头螺丝，只要锁付后螺丝头部不超出转子的旋转边界，就不会影响转子的正常运转，这点在做紧凑结构设计的时候可以灵活调整，不用完全照搬原厂的配件尺寸。外转子的外壳做了环形的台阶结构，既可以提升外壳的结构强度，也能在安装桨夹或者传动轮的时候起到定位作用，减少装配时的调整工作量，定子部分的绕线区域做了等距的环形避让，保证绕线后不会和转子内壁产生摩擦。两侧的安装耳和主体外壳是一体化的结构，建模时要注意衔接处的圆角过渡，避免应力集中，在承受冲击的时候，应力可以顺着圆角分散到整个壳体上，不会在衔接位置出现断裂。输出轴的长度要根据实际连接的负载调整，如果是连接机器人的行走轮，轴长要匹配轮毂的安装深度，预留好卡簧的安装槽位，防止运转时轮子脱出；如果是连接旋转武器，还要考虑轴的径向承载能力，适当加大轴径或者选用高强度的轴材，避免武器碰撞时轴发生弯曲变形。
