异形曲拐机械传动结构件

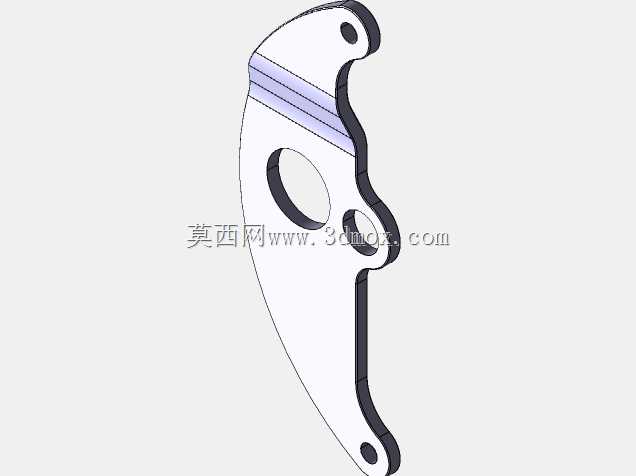

该曲拐构件属于往复式传动系统中的核心受力零件，常见应用于小型内燃机、纺织机械的导纱传动机构、轻工包装设备的间歇摆臂驱动单元，以及部分专用工装的角度转换工位，在需要将连续旋转运动转化为定角度往复摆动、或是把直线往复动作转化为旋转输出的传动链路中，这类异形曲拐的结构合理性直接决定整套机构的运行平稳性与使用寿命。从结构设计逻辑来看，该零件采用变曲率弧形轮廓设计，主体为等厚薄板类受力件，厚度方向设置有一圈加强凸缘，沿零件外轮廓的受力侧分布，用来抵消摆动过程中产生的侧向弯矩，避免薄板主体在高频交变载荷下出现翘曲变形。零件上共设置四处功能孔位：顶端的小孔为铰接定位孔，用于与固定机架上的销轴配合，作为整个曲拐摆动的旋转基准，孔位公差需控制在H7级，配合面做表面硬化处理，降低长期铰接转动的磨损量；中部的大尺寸通孔为减重孔，在不影响整体结构刚度的前提下去除非受力区域的材料，降低零件自身转动惯量，减少驱动端的动力损耗；减重孔旁的中型孔为动力输入铰接孔，用于连接连杆或者驱动摆臂，孔位与顶端基准孔的中心距是决定摆动行程的核心参数，建模时需严格控制两孔的位置度公差；零件下端的小孔为末端执行件连接孔，用于安装拨杆、压头或者其他动作输出部件，根据不同的应用场景可更换不同的末端接头。设计过程中需重点校核三处铰接孔的连线与弧形轮廓的干涉边界，当曲拐绕顶端基准孔做全行程摆动时，弧形外轮廓需与周边的机架、连杆部件保留至少1.5mm的安全间隙，避免运行过程中出现运动卡滞。零件的安装边界以顶端铰接孔为基准，整体摆动包络范围需在设计阶段提前纳入装配空间校核，尤其是中部加强凸缘的凸起厚度，不能超出机构的安装腔体内壁尺寸。零件的受力薄弱点位于中部减重孔与动力输入孔之间的连接筋位置，建模时对该位置做了圆弧过渡处理，避免应力集中，同时筋位厚度比主体板材厚2mm，提升交变载荷下的结构强度。
