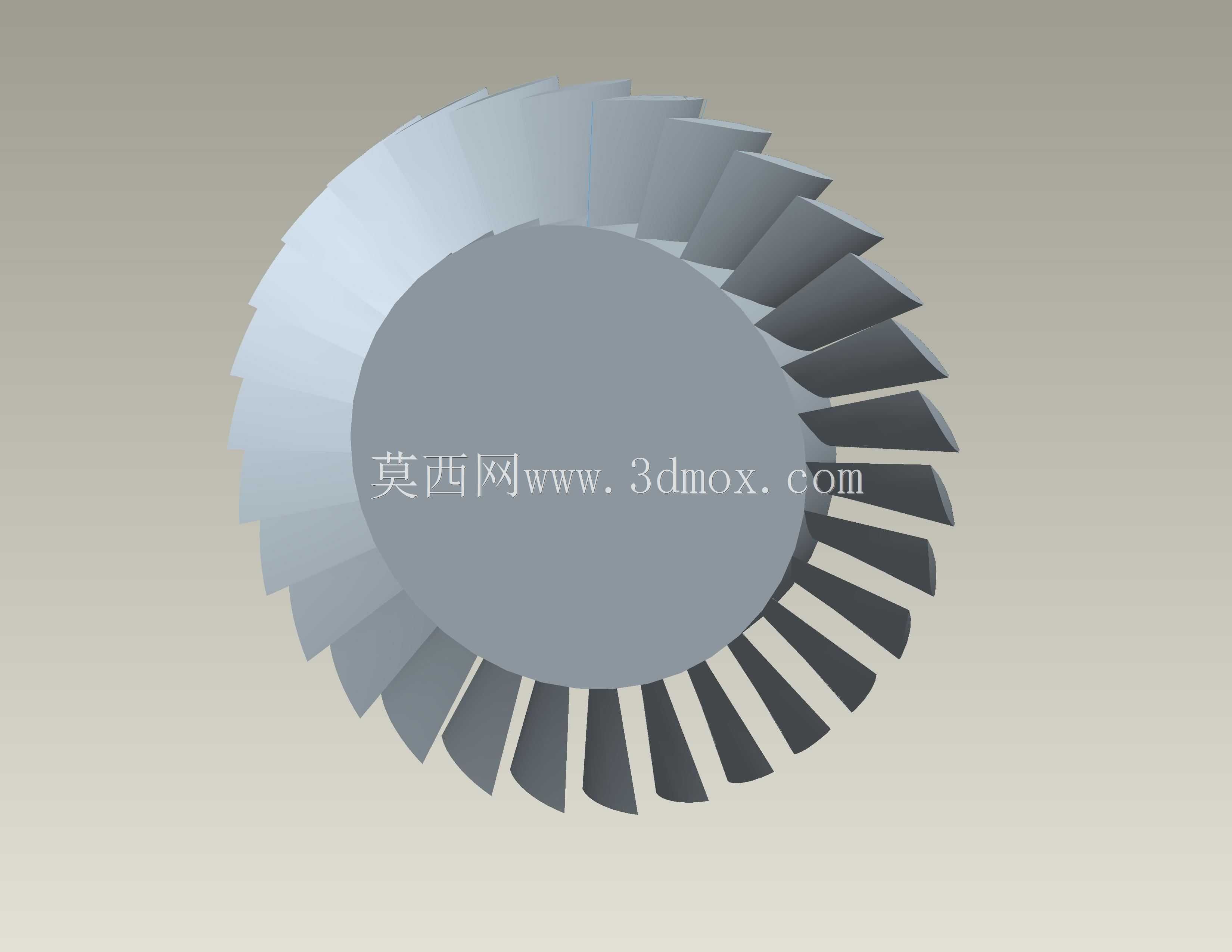

带轴向补偿结构的涡轮叶盘精密结构设计

这类带轴向补偿设计的叶盘构件，核心应用场景覆盖中小型燃气轮机、工业透平膨胀机以及微型涡喷动力单元的核心做功段，区别于常规整体铣削叶盘，其结构设计的核心逻辑是通过叶片与轮盘连接段的预变形补偿量，抵消设备在高温高转速工况下，材料蠕变、离心力拉伸带来的轴向尺寸偏移，避免叶顶与机匣内壁发生刮蹭，同时减少轮盘前后腔的压力泄漏损失。从实际使用场景来看，这类构件常部署在持续高负荷运行的工业动力场景中，比如分布式能源站的小型燃气透平、化工流程里的尾气膨胀做功单元，运行时轮盘转速通常能达到每分钟数万转，进气侧温度跨度从常温到数百摄氏度不等，轴向补偿结构的存在，能让叶片在受热伸长、受离心力外扩的过程中，通过连接段的微量弹性形变吸收轴向位移量，不需要额外预留过大的叶顶间隙，能有效提升透平段的做功效率，降低工质泄漏带来的能量损耗。设计过程中首先要确定轮盘的核心安装边界，轮盘中心的定位孔需要匹配动力输出轴的配合公差，通常采用H7/k6的过渡配合保证同轴度，端面设置定位止口，确保安装后轮盘端面跳动控制在0.02mm以内，避免高速转动时产生额外的不平衡量。叶片的叶型采用三元流设计思路，沿叶高方向的安装角逐步变化，适配气流沿径向流动时的角度偏移，每个叶片根部与轮盘的连接段做了等强度过渡圆弧，避免应力集中，同时在连接段预留了0.15-0.3mm的轴向补偿形变余量，这个余量的计算需要结合叶片材料的线膨胀系数、最高工作温度下的伸长量、额定转速下的离心拉伸变形量综合确定，既不能留量过大导致叶片刚性不足产生振动，也不能留量过小无法完全抵消形变。外形尺寸方面，轮盘的外径根据通流能力确定，整体轴向宽度需要匹配机匣内部的安装腔尺寸，叶片外沿与轮盘中心的同轴度公差需要控制在0.015mm以内，所有叶片的重量差需要控制在0.1g以内，减少高速转动时的动平衡校正量。实际装配时，轮盘与轴的连接需要采用端面键传递扭矩，避免键连接带来的应力集中，装配完成后需要做超速试验，验证在1.2倍额定转速下，叶片的轴向变形量是否在设计补偿范围内，确保运行过程中叶顶不会与机匣接触。这类结构相比常规无补偿的叶盘，能将叶顶间隙控制在更小的范围内，透平效率可提升3%-5%，同时降低了高温工况下叶片根部的疲劳应力，延长构件的整体使用寿命，在微型动力、工业透平的改造升级场景中，这类带轴向补偿的叶盘结构已经逐步替代传统的刚性连接叶盘，尤其在变工况运行频繁的场景下，补偿结构能更好地适配不同转速、不同温度下的尺寸变化，减少因形变带来的结构故障。
