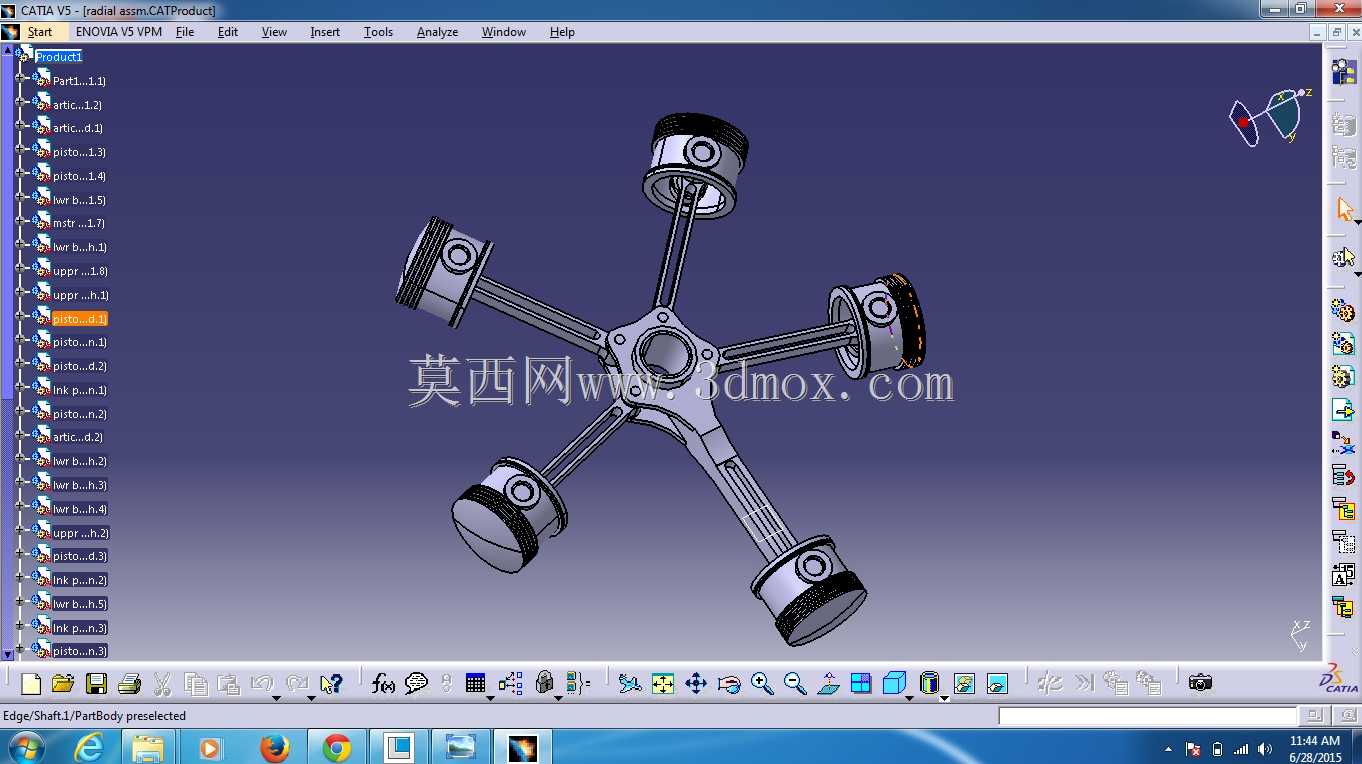

星型径向航空活塞动力装置结构

这款径向排布的活塞动力结构，核心应用场景集中在轻型通航飞行器、旋翼类航空器的动力输出端，早年也被广泛应用于小型固定翼飞机的动力系统，依靠特殊的星形气缸排布实现小排量下的高功率密度输出，相比同功率直列或V型活塞动力，整体径向尺寸更紧凑，曲轴长度大幅缩短，能有效降低动力段的整体重量，适配航空器对自重控制的严苛要求。从实际用途来看，该结构通过周向均匀布置的活塞组件，将燃油燃烧的直线往复运动通过连杆汇聚到中心曲柄，转化为旋转扭矩输出，为旋翼或螺旋桨提供持续的旋转动力，周向均匀分布的气缸可以让各缸做功行程均匀错开，大幅降低动力输出的振动幅度，不需要额外加装大质量平衡轴就能实现平稳运转，对于自重敏感的航空场景来说，这一特性能够有效减少机身结构的疲劳载荷。从设计思路上看，中心采用整体式星形曲柄座作为所有连杆的铰接支点，每个连杆对应一个独立的活塞组件，活塞环槽、活塞销孔的位置都按照往复运动的受力特性做了等强度设计，连杆杆身采用工字形截面，在保证抗弯抗扭强度的前提下尽可能削减非受力区域的材料重量，活塞顶部的凹坑造型匹配燃烧室形状，保证油气混合燃烧的效率。安装边界方面，整个动力单元以中心曲柄轴线为安装基准，所有气缸沿径向向外伸展，安装法兰位于动力单元的后端，对接机身的动力安装架时，需要预留出各气缸外围的冷却风道空间，避免相邻气缸的散热气流相互干扰，曲柄输出端的轴伸尺寸按照标准航空动力输出接口设计，可直接匹配螺旋桨或旋翼减速机构的连接法兰，不需要额外制作转接结构。日常维护场景下，这种径向排布的结构相比直列发动机更便于检修单个气缸的火花塞、活塞环等易损件，不需要拆解周边大量附属部件就能完成单缸的维护作业，对于野外起降的轻型航空器来说，可大幅降低外场维护的难度。结构设计过程中，每个活塞的往复行程、连杆长度都经过运动学仿真校核，保证活塞在上止点、下止点位置时不会与气缸盖、曲轴箱发生运动干涉，各连杆在中心曲柄座上的铰接点采用错位排布，避免不同连杆在运转过程中发生运动碰撞，整体装配完成后所有运动副的间隙都控制在航空活塞动力的标准公差范围内，保证高转速运转下的可靠性。
