3D打印虹膜设备永磁体固定支架

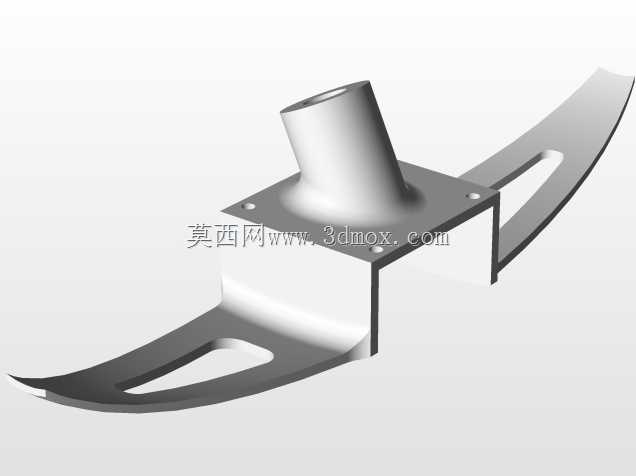

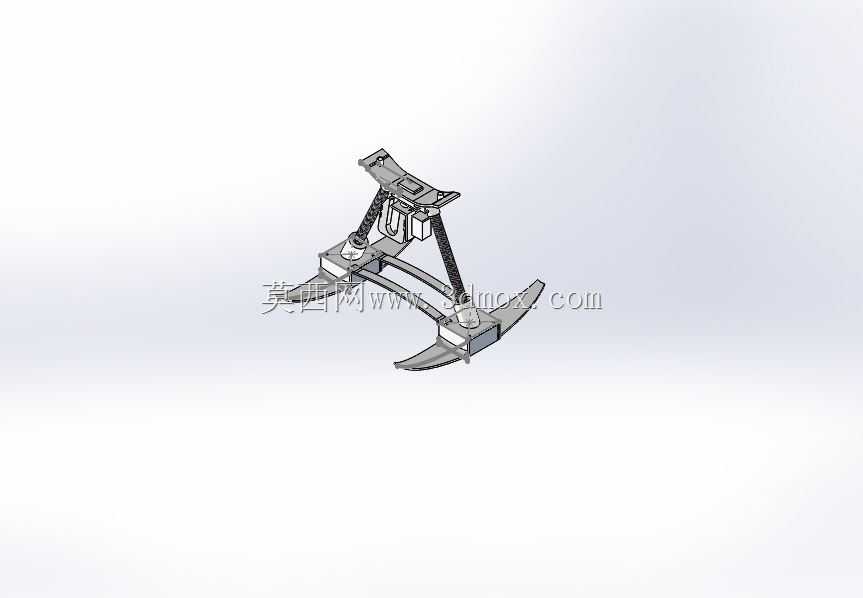

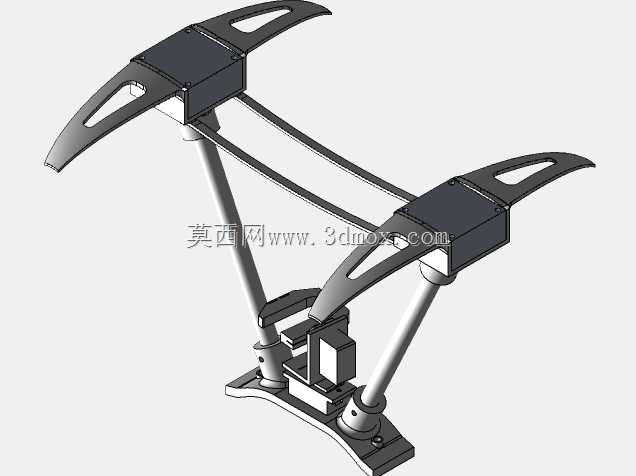

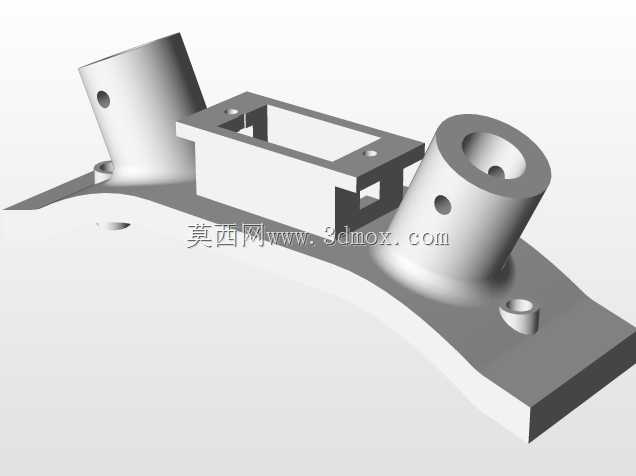

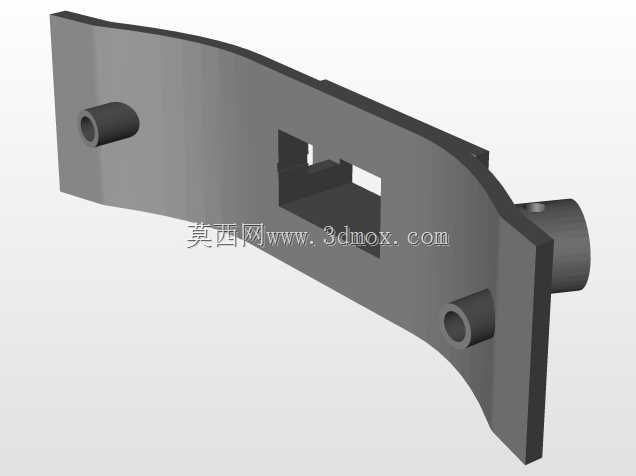

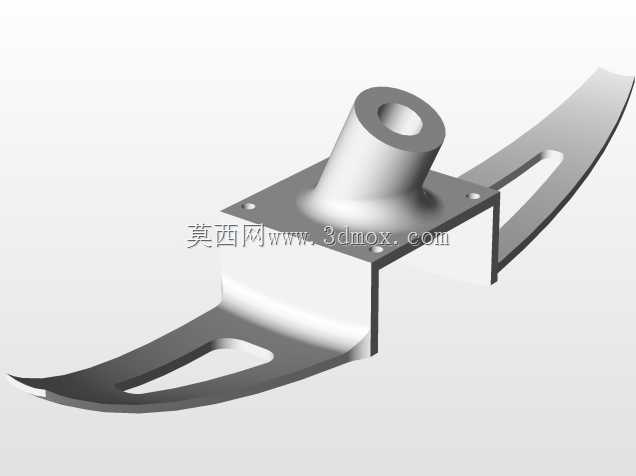

这款支架主要服务于虹膜识别类设备的改装与固定场景，核心作用是为设备配套的永久磁铁提供可靠的安装承载位，解决外置磁体安装时定位不准、固定不牢的问题。实际使用中，支架采用ABS塑料通过3D打印工艺成型，材质本身具备足够的结构强度与韧性，能够适配日常使用中的轻微受力与环境温度变化，不会出现轻易脆裂或形变的问题。支架底部设置了带安装孔的固定基座，可通过方向支架上的螺纹孔直接与Iris设备主体完成连接，安装时不需要额外加工转接件，对准螺纹孔拧入紧固件即可完成装配，能有效降低改装作业的加工成本与装配耗时。从结构设计来看，支架采用双斜向支撑杆搭配两端弧形起落臂的构型，两端的弧形臂上预留了磁体安装的嵌合槽，磁体装入后可通过槽位的限位结构避免横向窜动，双支撑杆的布局能够分散两端承载的受力，避免单臂支撑带来的应力集中问题。最初的构型设计中，起落架部分的弯曲结构存在受力后形变量过大的不稳定问题，后续通过调整地面接触部分的曲面曲率，同时对应增加接触区域的构件厚度，优化了局部的受力分布，让支架在承载磁体时的形变量控制在允许范围内，不会因为形变导致磁体位置偏移，影响设备的正常工作。安装边界方面，底部基座的安装孔位间距与设备主体的预留螺纹孔完全匹配，不需要对设备主体进行二次打孔或切削加工，两端弧形臂的张开尺寸适配对应型号设备的上部安装空间，不会和设备原有外壳、线路产生干涉，支撑杆的倾斜角度经过反复调整，既保证了足够的支撑高度，也不会让整体结构过于外伸占用额外的周边空间。在实际装配验证中，支架安装完成后磁体的位置精度能够满足设备的工作要求，ABS材质的打印件表面经过简单打磨即可去除打印层纹，不会影响整体的装配观感，局部加厚的区域在反复拆装测试中没有出现开裂或塑性形变，能够满足长期使用的结构强度要求。
