手动旋转式钢管切割工具三维设计

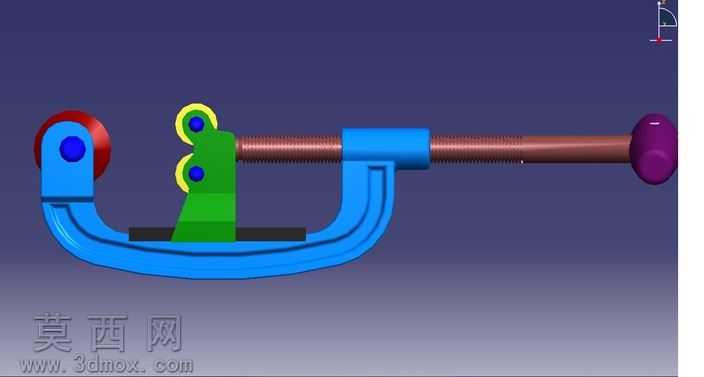

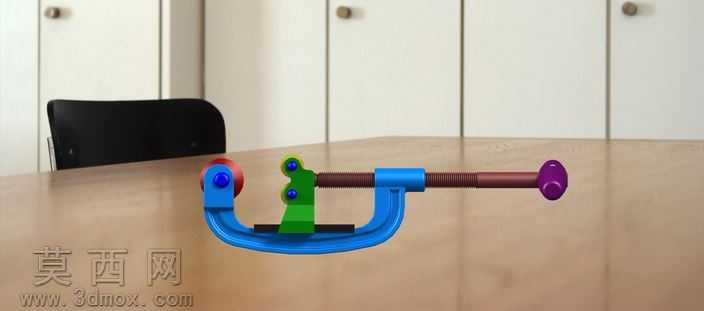

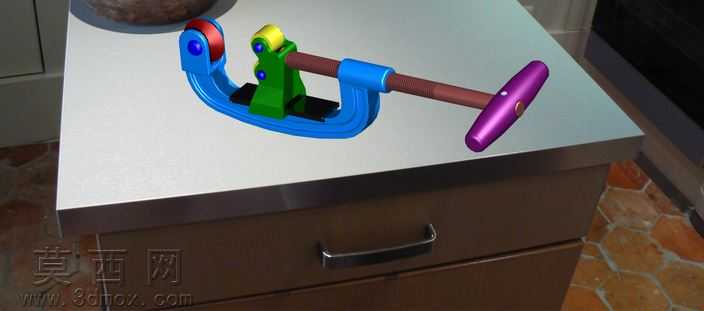

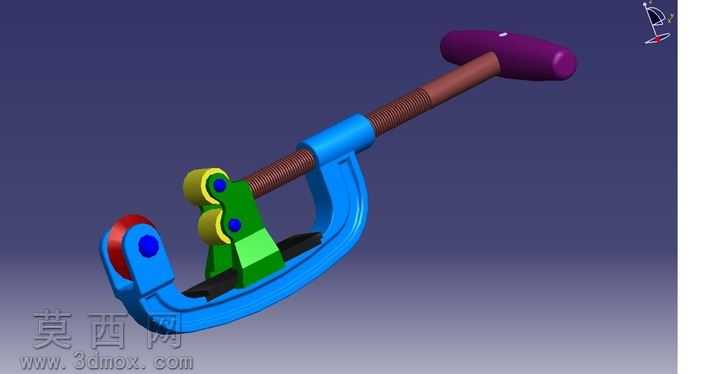

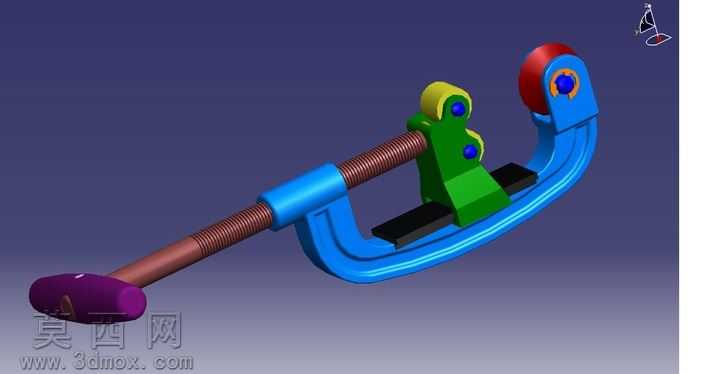

本作品为手动旋转式钢管切刀的三维建模设计，建模阶段参考实物外观与功能逻辑完成全零件构建，首先拆分整体结构为C型主体架、进给螺杆、旋转手柄、切割滚轮组件、压紧定位滚轮组、铰接压架几个独立模块，每个零件单独绘制草图后通过拉伸、旋转、倒角等基础特征完成实体建模，保证各零件的尺寸配合公差符合实际装配要求，比如进给螺杆与主体架螺纹孔的螺距匹配、铰接压架的转轴孔同轴度、切割滚轮与定位滚轮的中心距调节范围都经过反复校验，避免出现装配干涉问题。材质与渲染阶段针对不同零件的实际材质做了区分设置，C型主体架采用喷塑蓝色金属材质，调整金属粗糙度参数模拟哑光喷塑的质感，进给螺杆与紫色旋转手柄分别做了发黑处理钢材与硬质紫色塑料的材质区分，切割滚轮与定位滚轮设置为高硬度合金钢材材质，添加细微的金属划痕纹理提升真实感，铰接压架的绿色部件做了烤漆金属材质调整，渲染时采用室内桌面环境光，添加柔和的阴影效果，让整体模型呈现出贴近实物摆放的视觉效果。结构设计上还原了手动管割刀的核心工作逻辑，旋转端部的紫色手柄即可带动进给螺杆转动，推动铰接的绿色压架沿C型架的导轨方向进给，逐步缩小切割滚轮与两个定位滚轮之间的夹持空间，使用时将待切割钢管卡在三个滚轮之间，持续转动进给手柄让切割滚轮压入管壁，再绕钢管轴线整体旋转切刀即可逐步切断管材，两个定位滚轮采用带圆弧槽的结构，能够贴合钢管外圆面保证切割过程中不会偏移跑偏，铰接压架上的转轴结构保证压件进给过程中始终保持平稳，不会出现偏斜导致切割口不平整的问题。设计思路上优先还原实物的功能完整性，没有做多余的外观装饰改动，所有结构都服务于手动切割钢管的实用功能，建模过程中特意简化了非关键的细微工艺倒角，在保证外观辨识度的前提下降低模型面数，同时保留了所有核心装配结构，能够直观展示手动管割刀的工作原理与装配关系，可作为五金工具结构教学、产品展示的三维素材使用。
