卡通风格靛蓝涂装民航客机造型设计

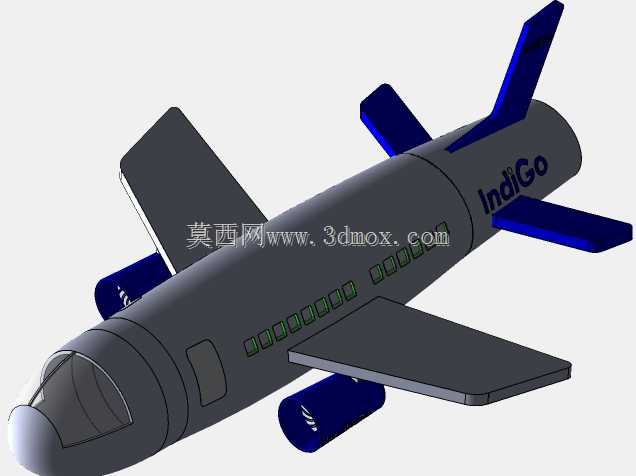

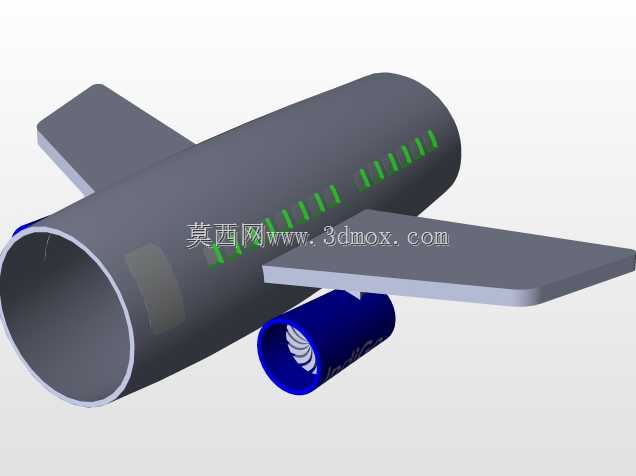

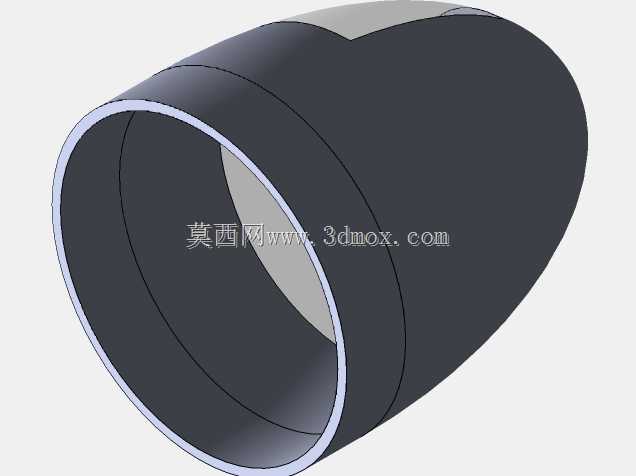

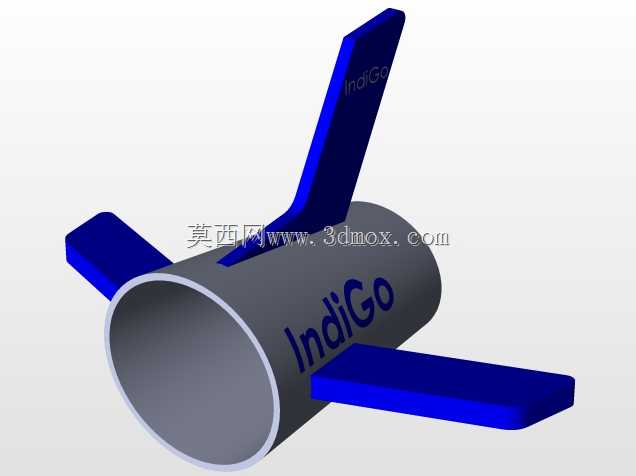

这款卡通化客机造型在设计阶段就明确了非量产实机的定位，核心面向航空科普教具、桌面创意摆件、儿童航空启蒙周边三类应用场景，因此在结构处理上完全跳开了真实民航客机的适航设计逻辑，转而优先兼顾造型辨识度、结构易加工性与视觉亲和力。从外形轮廓来看，整体机身做了大幅圆润化收边处理，没有真实客机机身的尖锐蒙皮接缝、气动修形倒角，机头风挡区域采用一体化弧面过渡，既降低了小尺寸批量生产时的曲面加工难度，也能避免尖锐边角带来的使用安全隐患，适配面向低龄群体的科普场景使用需求。机身侧面的舷窗采用等距排列的矩形简化造型，没有复刻真实舷窗的多层玻璃、边框加强结构，仅通过凹凸造型做视觉区分，在3D打印或者注塑开模时可以直接一体成型，不需要额外做镶嵌件装配，大幅压缩生产环节的装配工序。机翼部分采用上单翼布局简化设计，机翼与机身的连接位置做了加厚圆角过渡，没有真实客机机翼的翼型弯度、襟翼缝翼等活动结构，整体为等厚平直翼造型，既保证了摆放时的结构支撑强度，也避免了细小突出结构在日常拿取、搬运过程中发生断裂。尾翼组包含垂直尾翼与两侧水平尾翼，均做了加厚处理，垂尾与机身的连接区域延伸至机身上部1/5长度位置，保证尾翼部分的抗冲击能力，不会因为轻微磕碰就出现连接位断裂。动力部分采用翼下吊挂双发布局，发动机短舱做了圆柱化简化，没有真实发动机的进气道唇口修形、尾喷口收敛结构，短舱与机翼的连接挂架做了加宽处理，保证连接强度。涂装方面选用靛蓝与深灰的撞色搭配，垂尾、发动机短舱采用高饱和度靛蓝色，机身主体为低饱和度深灰色，机身侧面预留品牌标识的平整安装位，不需要额外做曲面适配，方便后期印刷或者粘贴标识。从安装边界来看，整机的所有突出结构均未超出机身最大截面的投影范围，摆放时的重心落在机身中轴线靠前1/3位置，不需要额外配置支撑底座就可以平稳放置在水平台面，底部没有设置突出的起落架结构，进一步降低了小尺寸生产时的零件数量，也避免了细小起落架结构易断裂的问题。在建模过程中，所有曲面均采用连续G2倒角过渡，没有尖锐的棱边，既适配FDM3D打印的成型特性，减少打印过程中的支撑用量，也适配注塑模具的脱模需求，拔模斜度统一设置为1.5度，不需要做复杂的模具抽芯结构。
