概念型涵道式未来航空动力装置设计

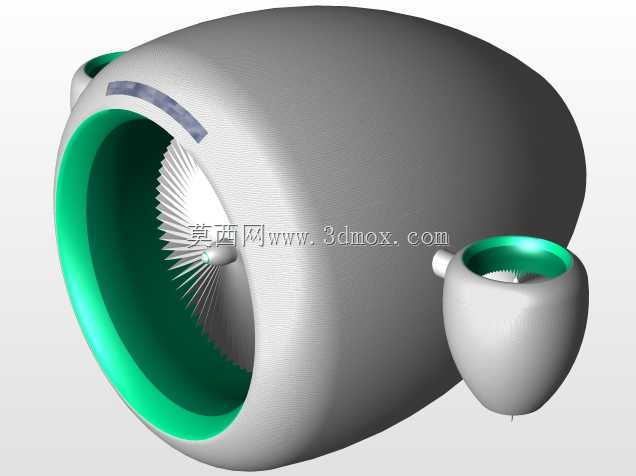

这套涵道式航空动力单元的设计，核心面向城市低空通勤、短距垂直起降载具的应用场景，区别于传统大涵道比涡扇发动机的布局，采用了主副涵道同轴匹配的构型思路，主涵道承担主要推力输出，侧置的小型副涵道可在姿态调整阶段提供矢量辅助推力，无需额外加装复杂的舵面偏转结构即可完成低速状态下的航向修正。从结构设计逻辑来看，主涵道的外壳采用流线型卵状曲面，整体曲面过渡全程保持G2连续，可大幅降低高亚音速飞行阶段的压差阻力，涵道内壁的金属光泽环形结构为吸音衬层的安装预留了12mm的装配间隙，可在不改动主体承力结构的前提下快速更换不同密度的吸音材料，适配不同场景下的噪音管控要求。涵道唇口做了35mm半径的圆弧倒圆处理，可在大迎角进气状态下避免气流分离，提升风扇在低速工况下的进气效率，内部风扇叶片采用等弦长后掠设计，叶尖与涵道内壁的间隙控制在1.2mm，既避免运转过程中出现叶尖擦碰的风险，也能减少叶尖泄漏流带来的推力损失。侧置的副涵道单元采用短舱式快拆结构，与主涵道通过定位销+法兰面连接，安装边界预留了三个M6的螺纹孔位，可根据不同载具的布局需求调整副涵道的安装角度，适配不同的推力矢量控制逻辑。副涵道内部同样集成了小型风扇单元，进气口做了内收式倒角，可避免主涵道的尾流干扰副涵道的进气效率。从安装适配性来看，主涵道的尾部预留了与载具机身连接的安装法兰，法兰面的平面度公差控制在0.05mm以内，可保证动力单元与机身结构连接的同轴度，减少运转过程中的振动传递。整套动力单元的重心位于主涵道轴向距前端面三分之二的位置，安装时可通过调整副涵道的安装位置匹配载具的整体重心配平需求，无需额外增加配重块。在功能特性上，这套动力装置可适配纯电驱动的分布式推进架构，涵道外壳本身可作为承力结构，内部预留了走线槽与电机安装座的安装空间，电机座采用四点支撑结构，可适配不同功率等级的盘式电机，支撑结构的筋板做了拓扑优化，在保证结构刚度的前提下尽可能降低整体重量。涵道尾部的喷口做了微扩设计，可降低排气速度，进一步提升推进效率，同时减少排气噪音对地面区域的影响。在实际场景应用中，这类涵道动力单元既可以作为单人低空飞行器的主推进装置，也可以多组组合搭配作为大型低空通勤载具的分布式动力单元，相比传统开放式螺旋桨，涵道结构可避免桨叶外露带来的安全风险，更适合在城市低空这类人员密集的空域场景下使用，同时涵道的屏蔽作用也能降低动力单元的雷达反射特征，兼顾一定的低可探测性需求。
