涵道式多旋翼载人飞行器结构设计

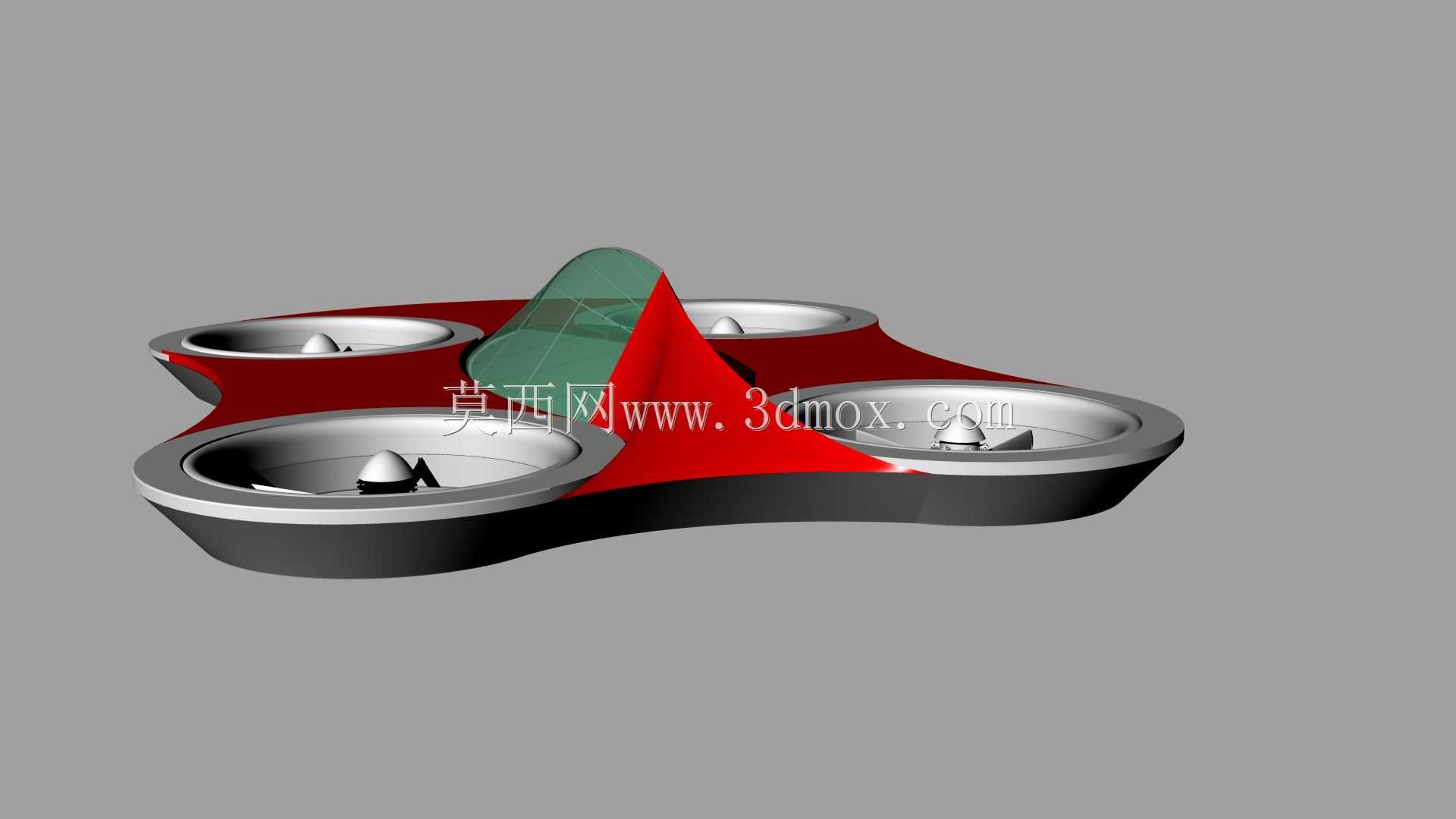

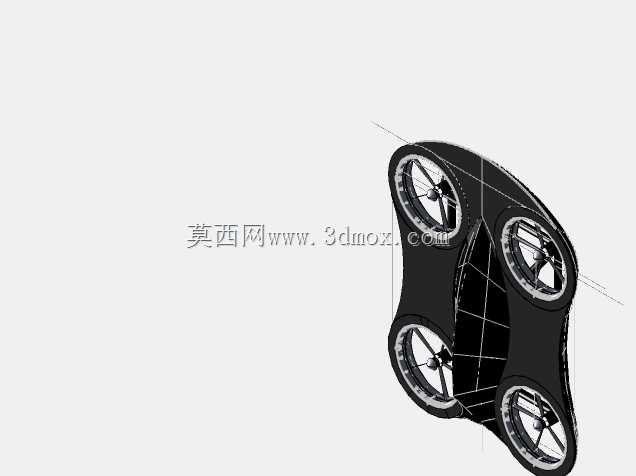

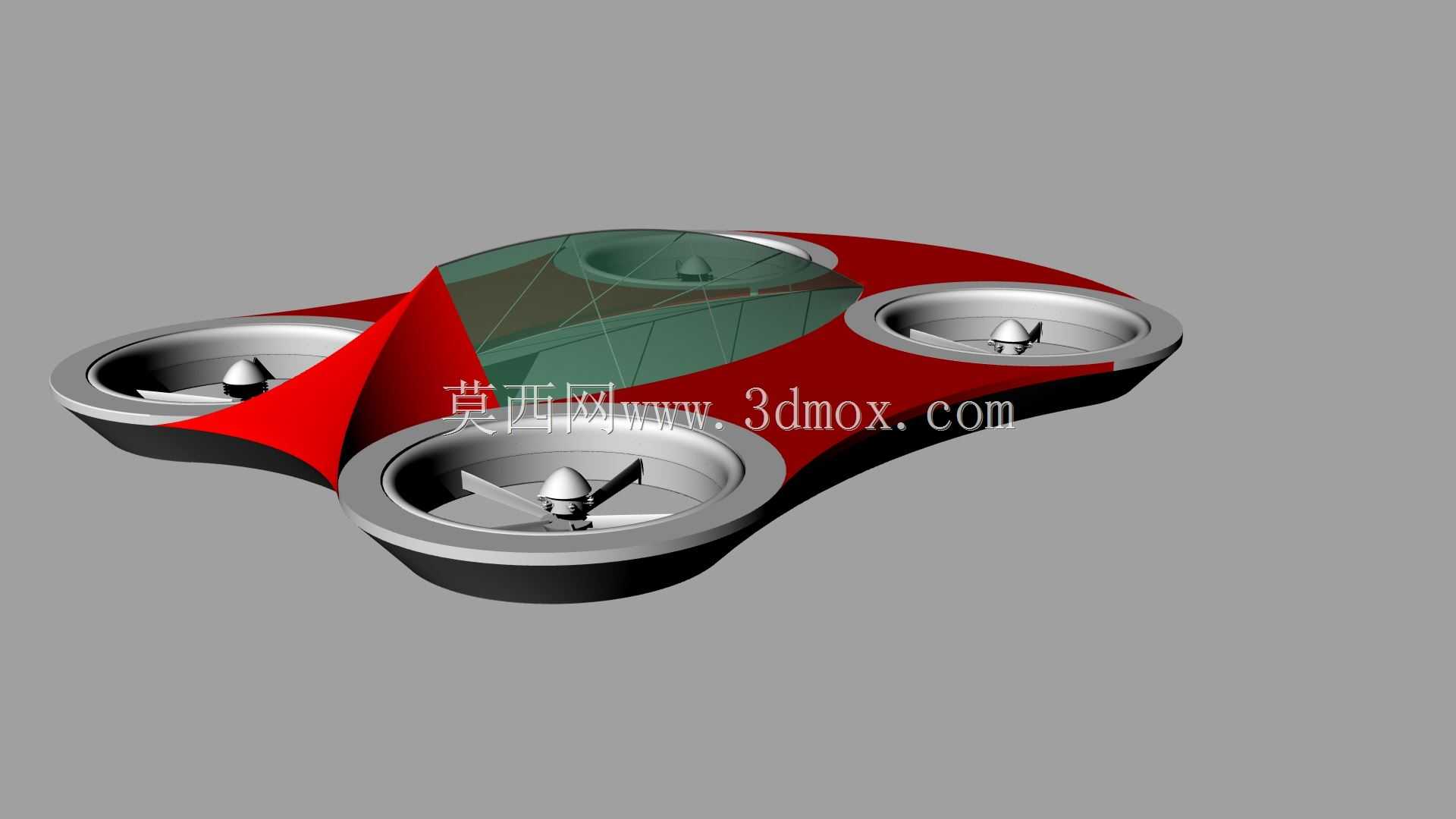

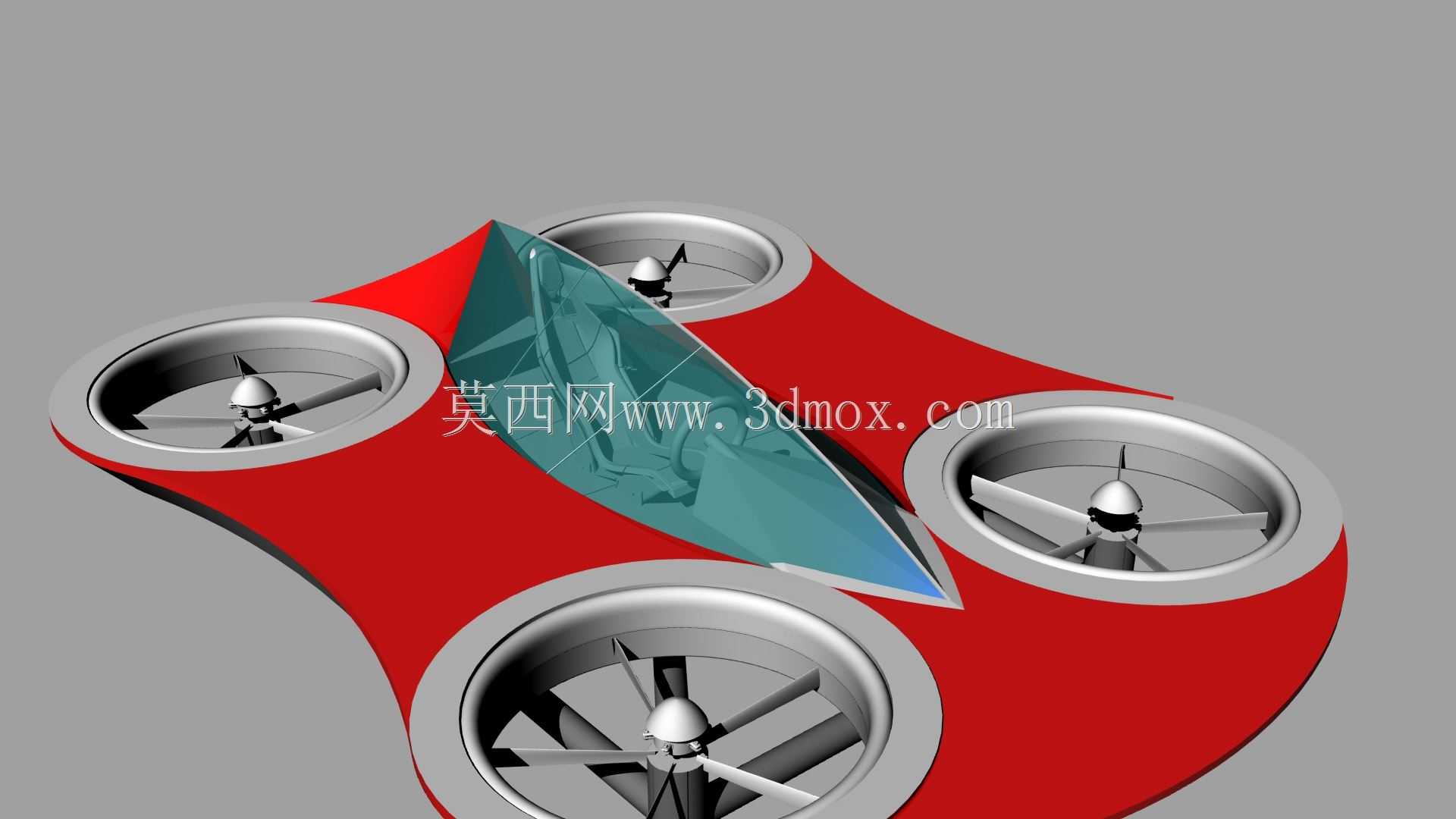

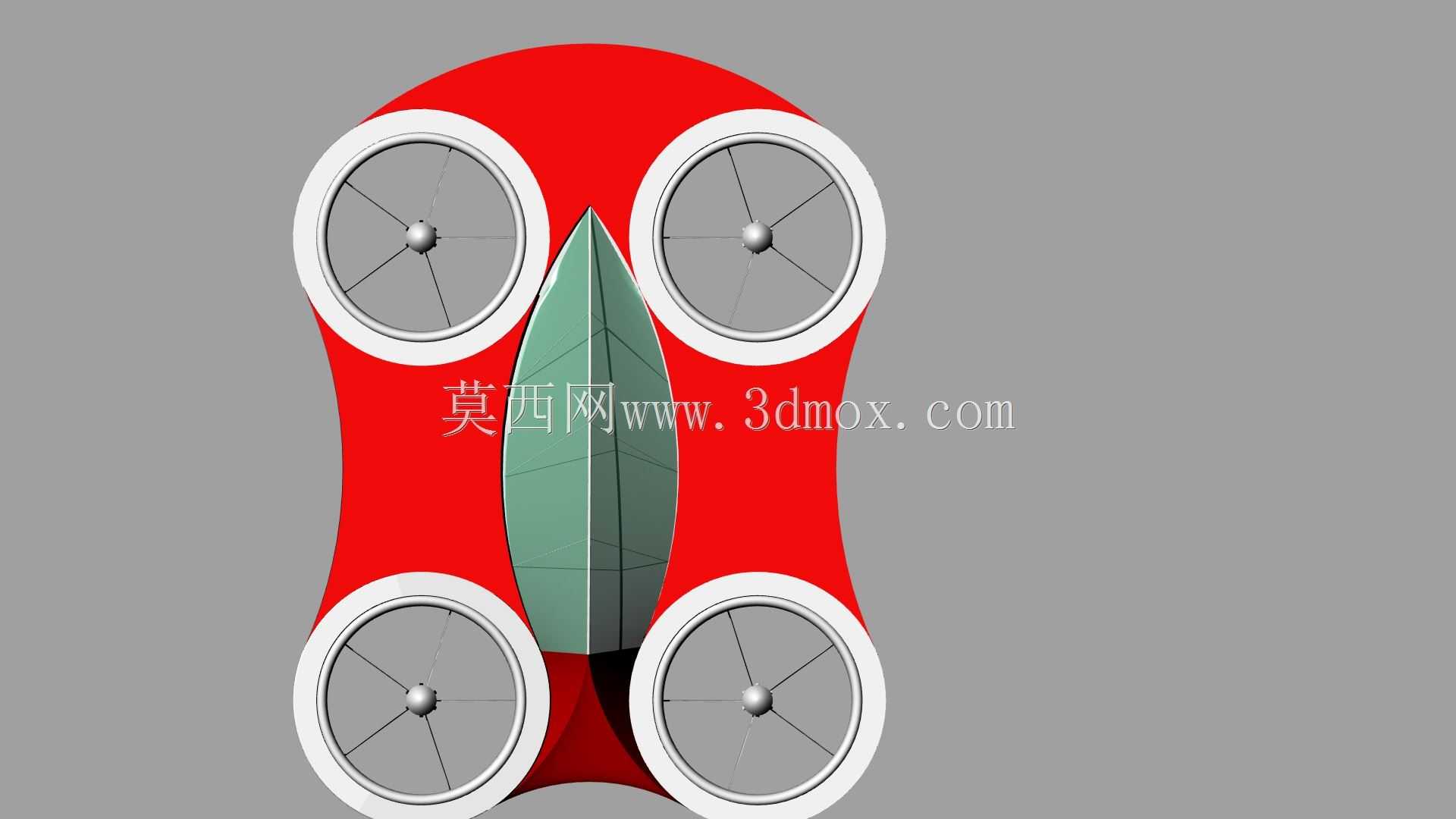

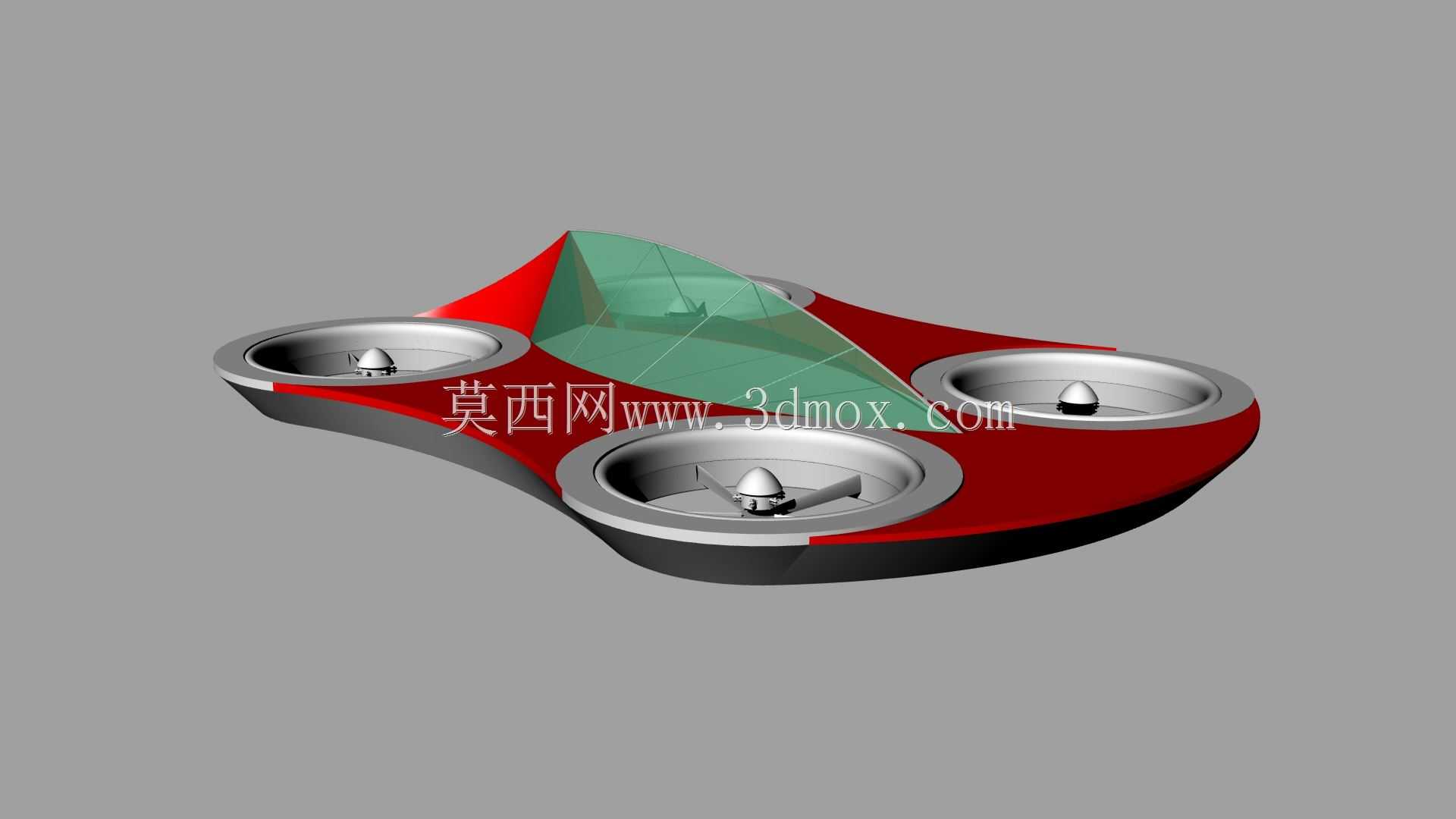

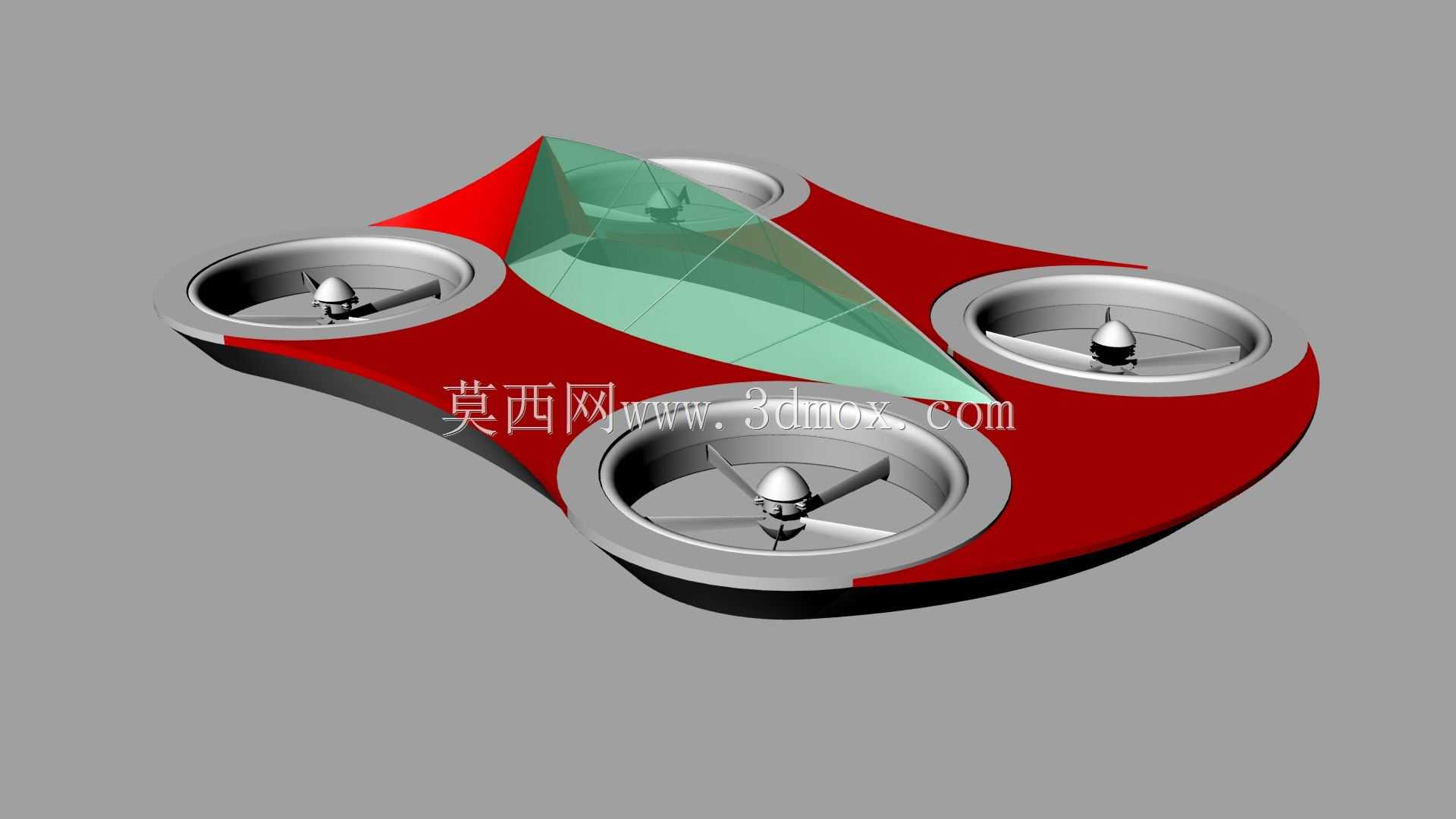

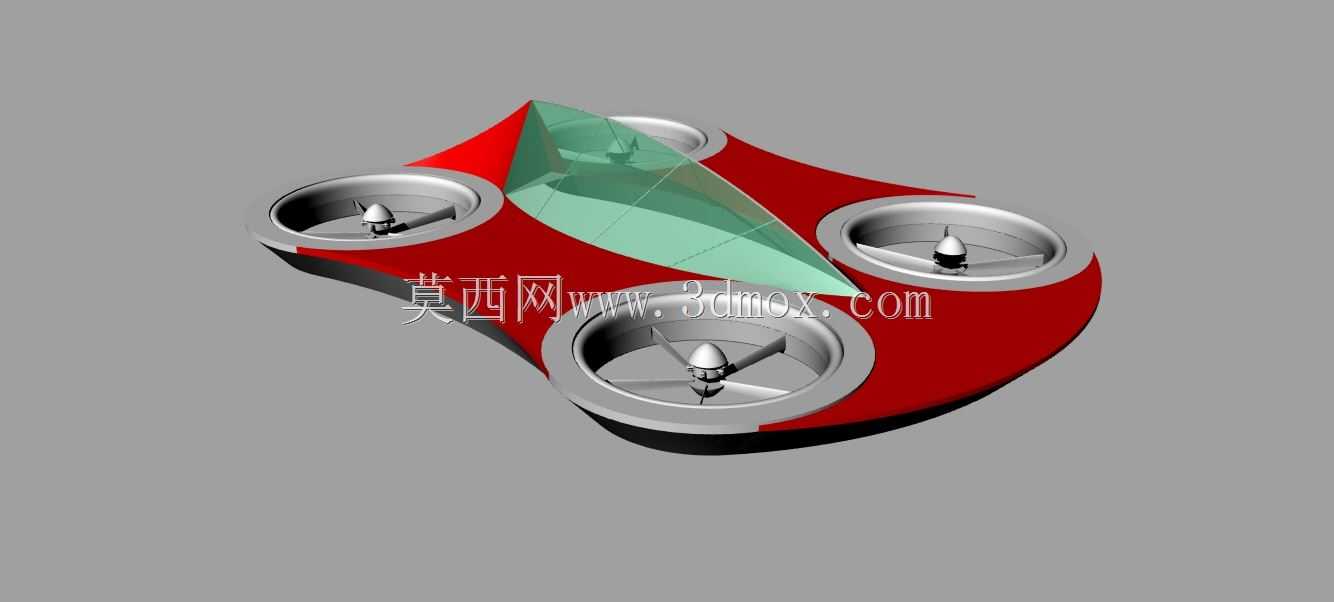

这款涵道式多旋翼载具的结构设计，核心围绕低空短途载人场景的实用需求展开，区别于常规消费级航拍无人机的轻量化思路，整体机架采用桁架式空间布局，核心载荷舱设置在机架几何中心位置，四周均匀分布四组带环形涵道的旋翼单元，从结构力学角度看，这种对称布局能让旋翼升力的合力线始终穿过载荷舱质心，大幅降低飞行过程中的姿态修正力矩损耗，同时环形涵道的设计并非单纯的外形装饰，一方面可以约束旋翼下洗流的扩散路径，提升同等桨盘面积下的升力效率，另一方面能形成物理防护边界，避免低空飞行时旋翼剐蹭障碍物、或者对周边地面人员造成接触伤害，适配城市低空通勤、复杂地形短途接驳这类作业场景的安全要求。

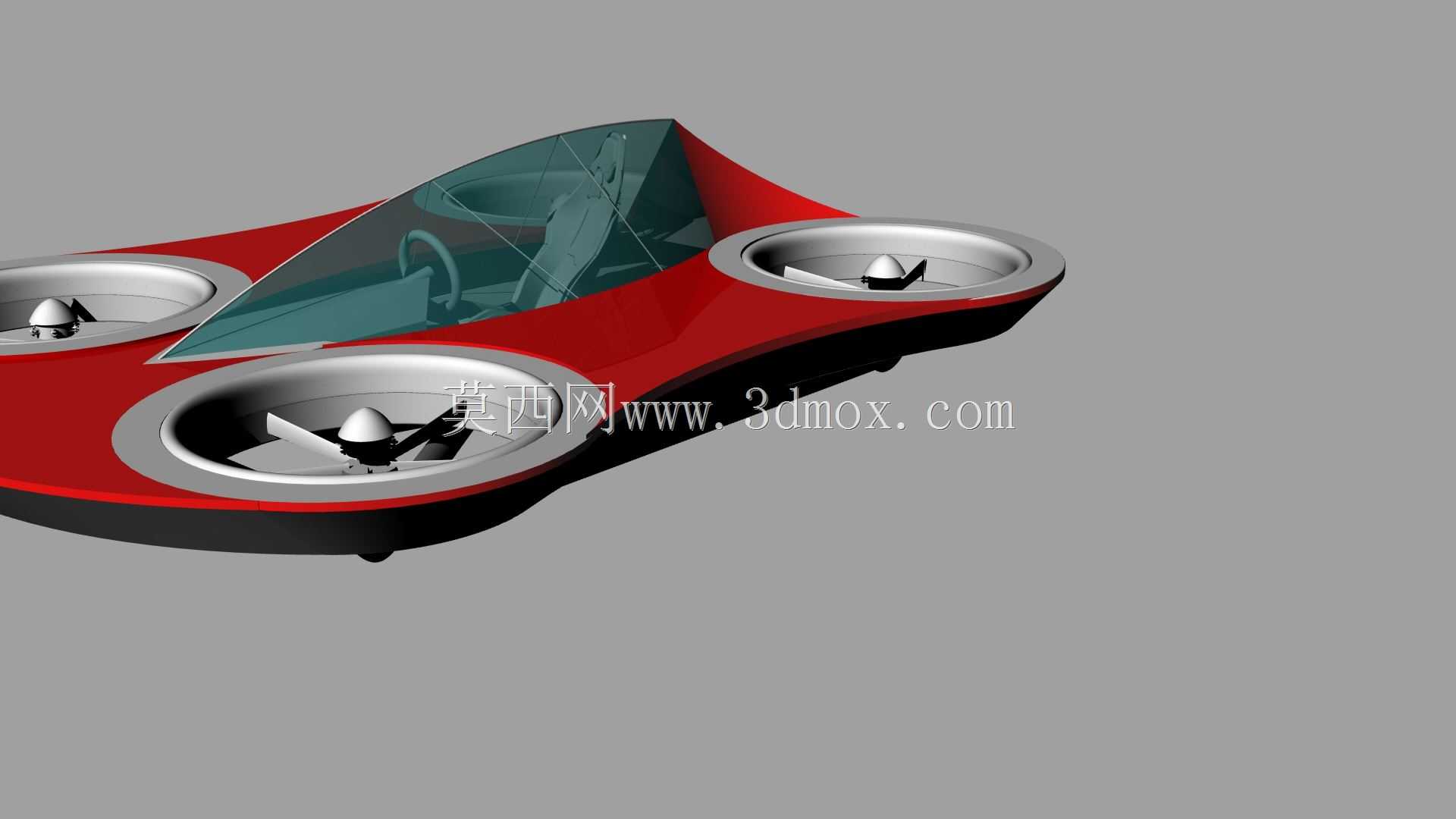

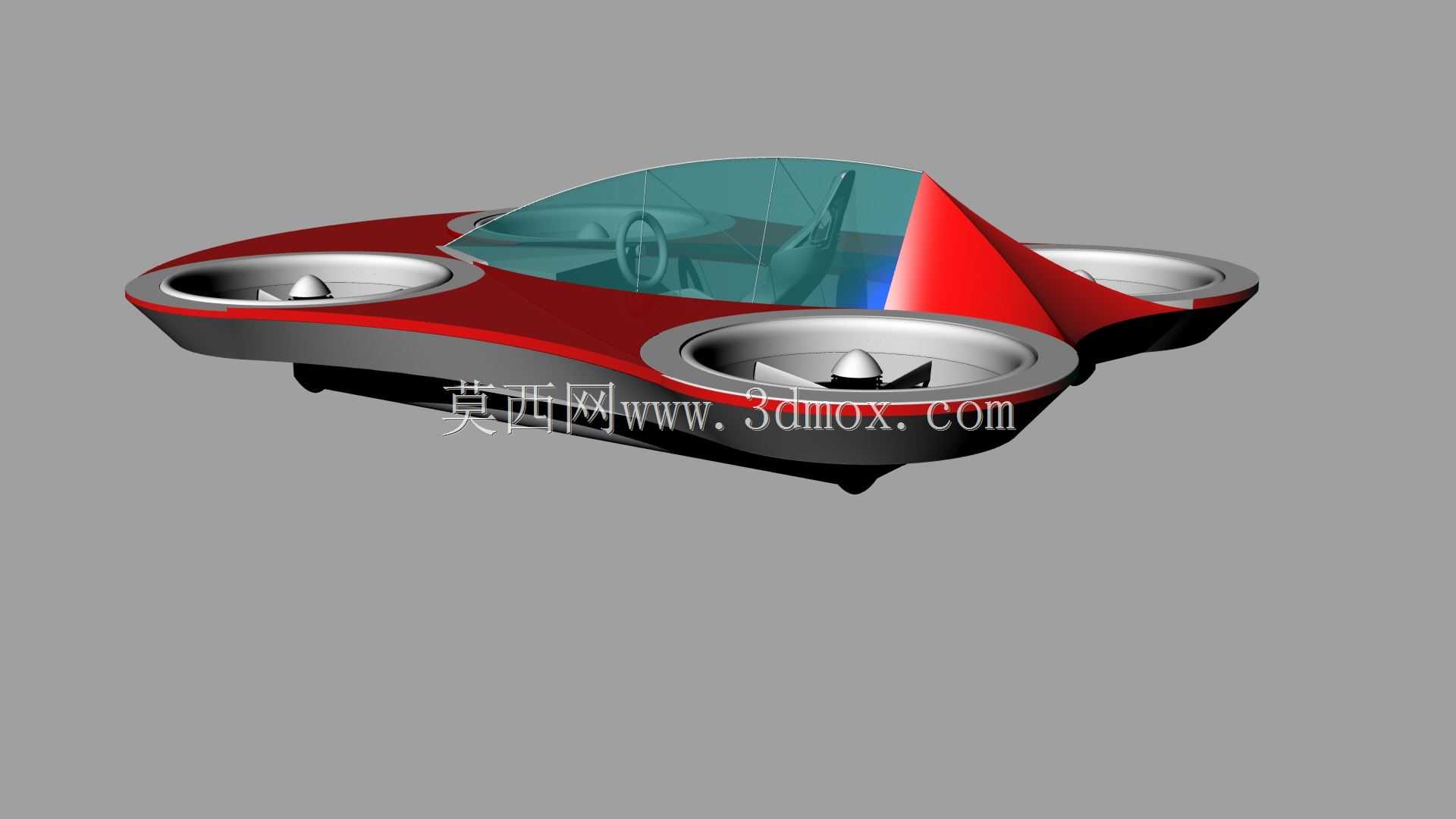

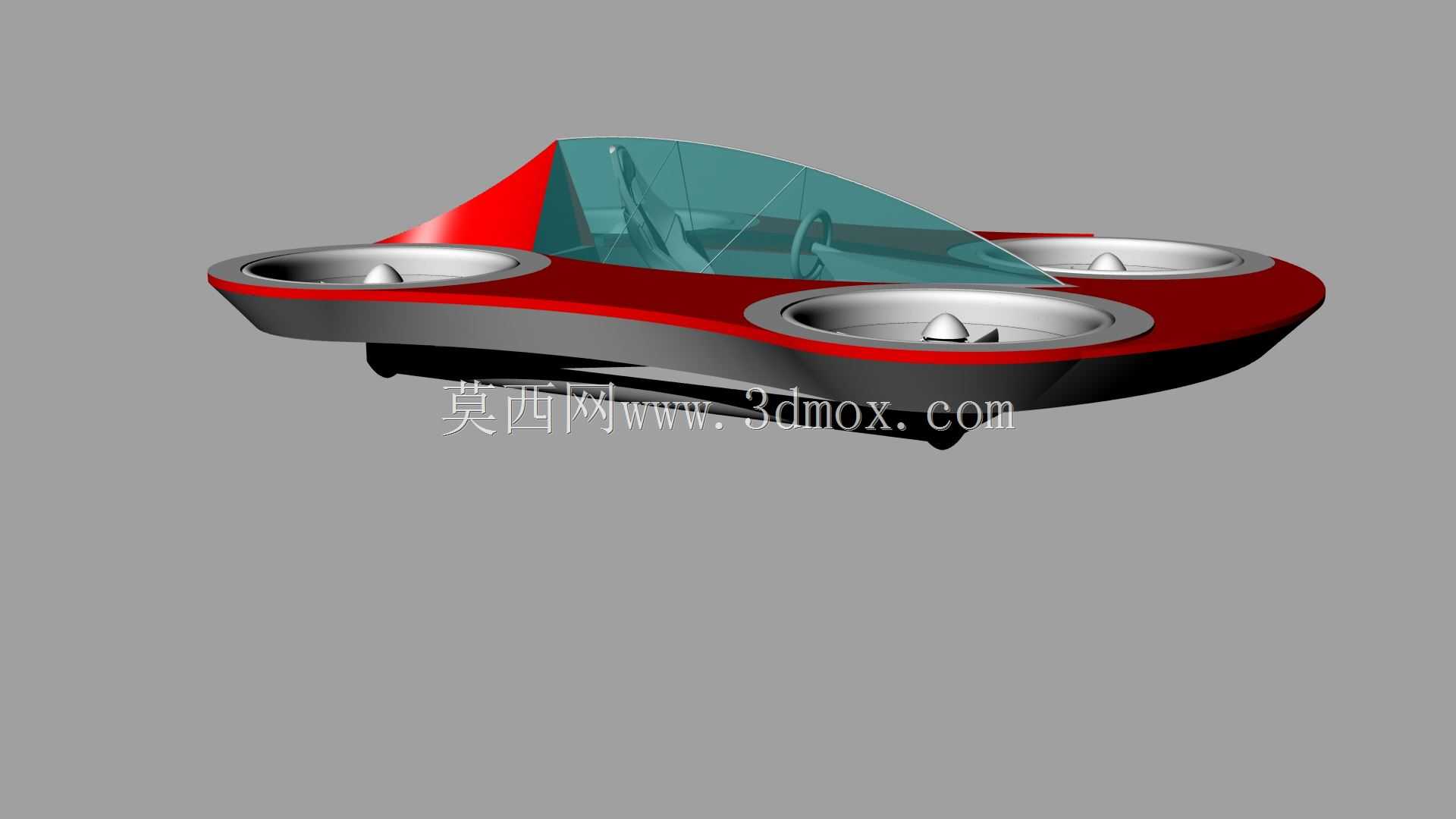

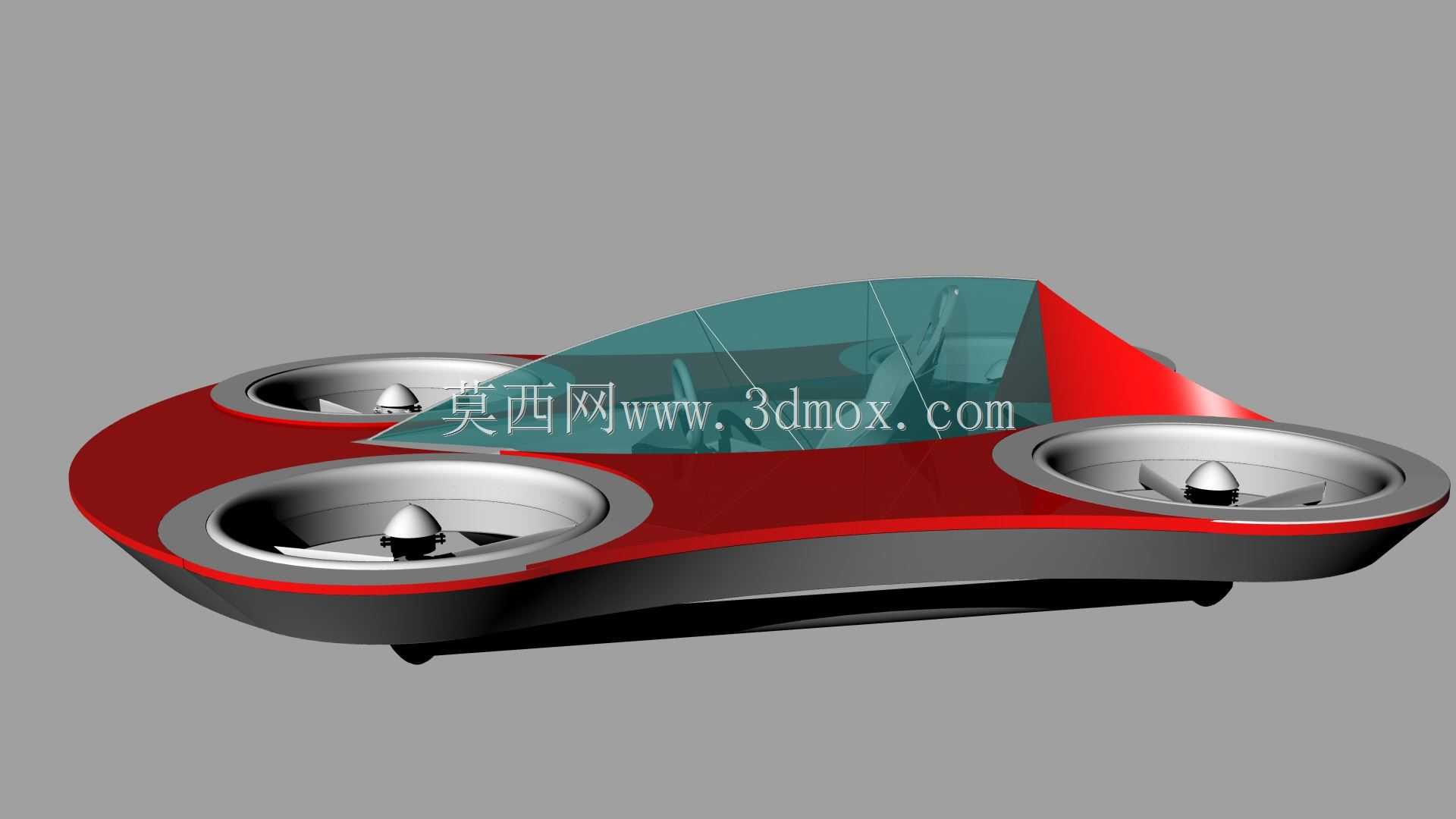

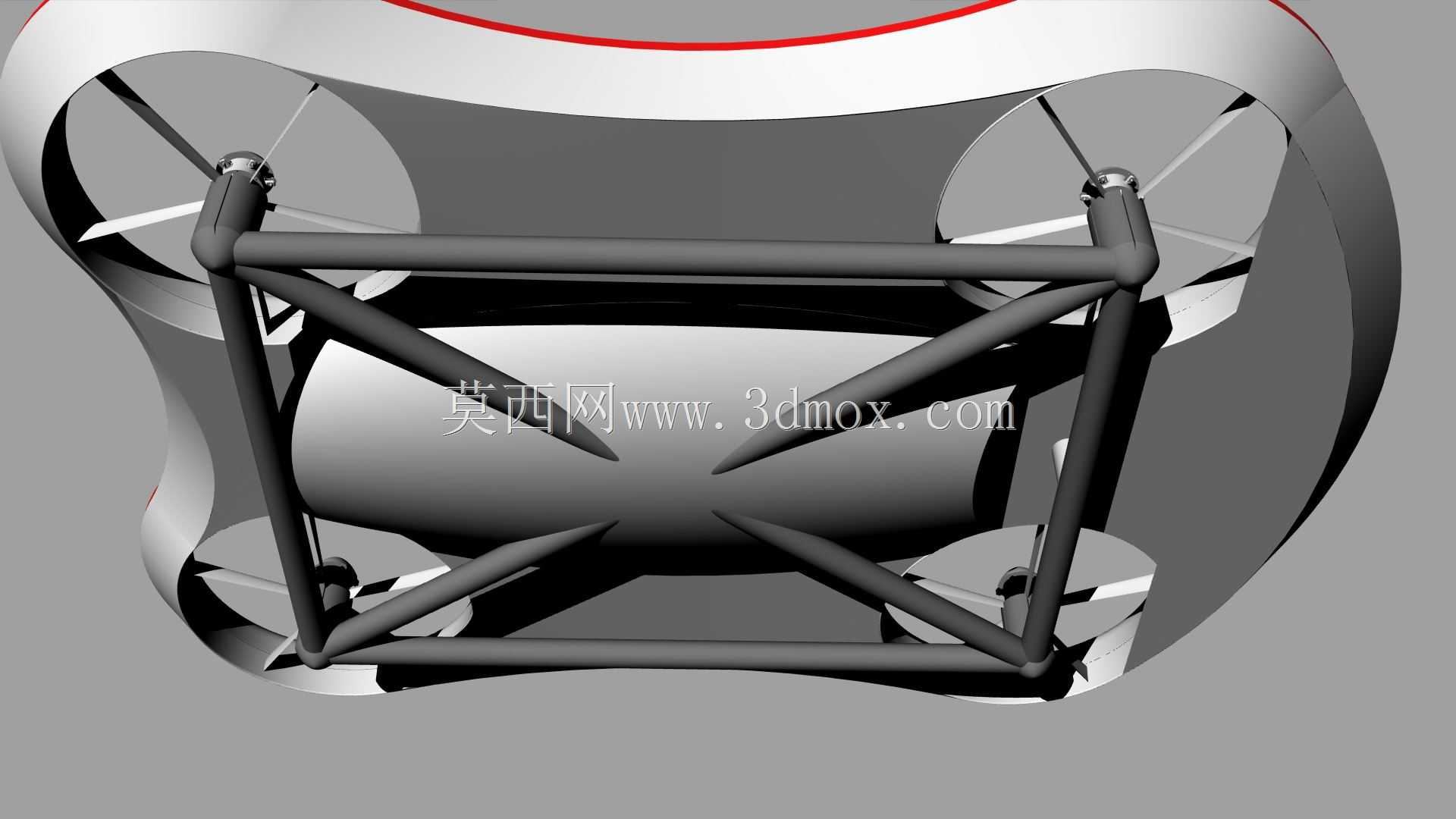

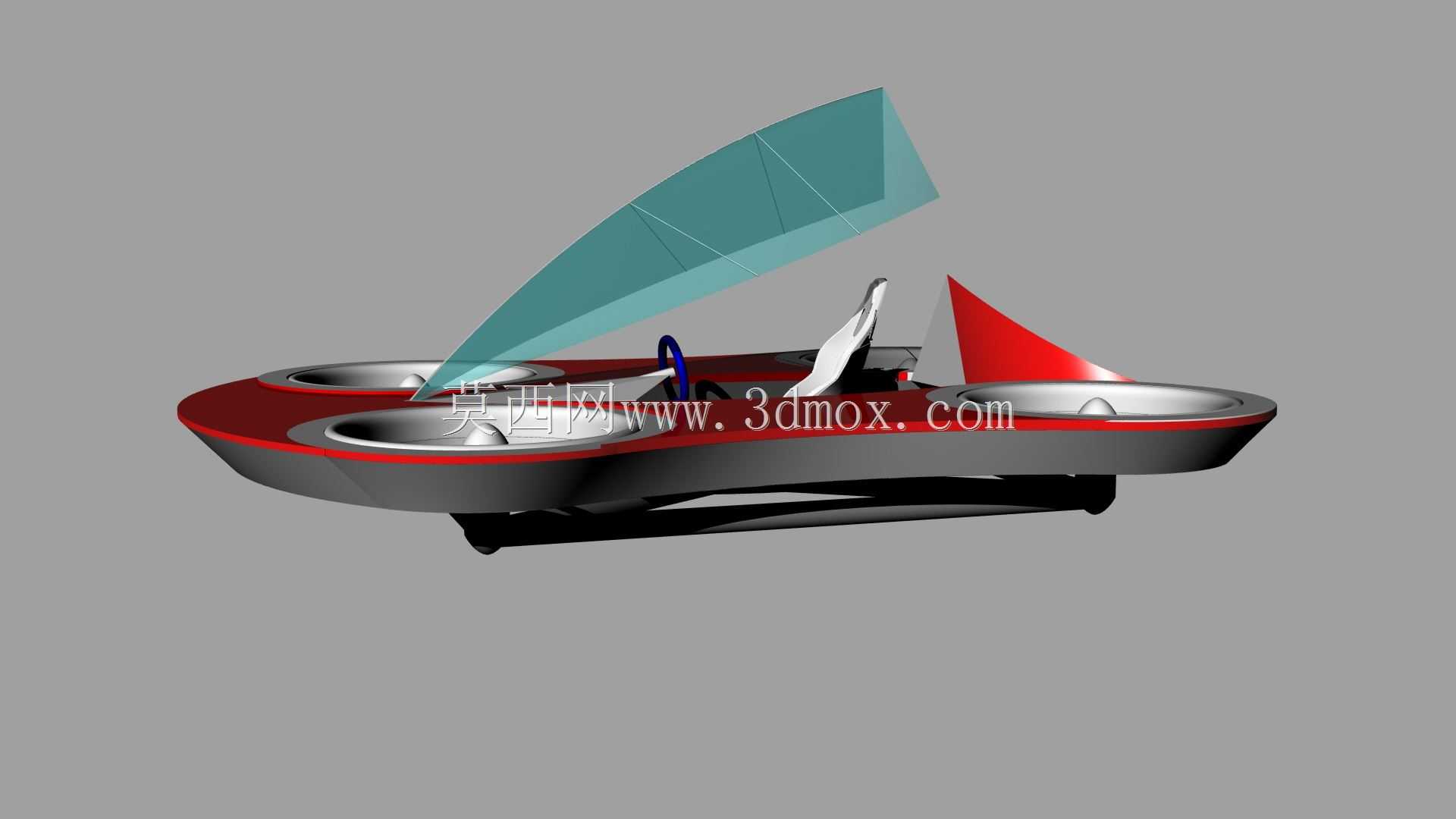

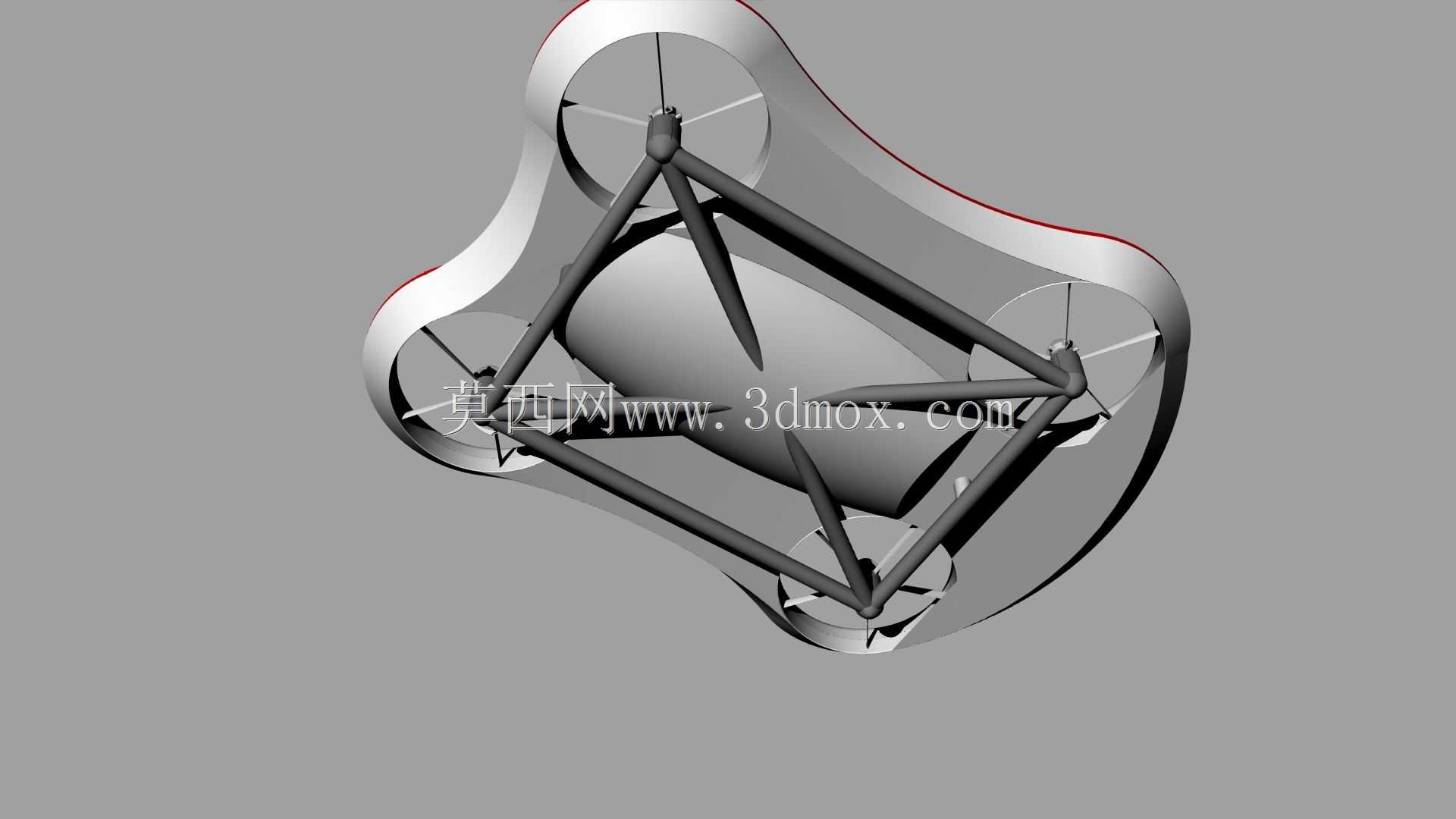

从结构细节来看，核心载荷舱采用纺锤形流线型壳体，在保证内部容纳空间的前提下尽可能降低飞行过程中的迎风阻力，连接涵道单元与中心舱体的支撑臂采用三角形桁架结构，相比单臂式支撑，这种结构在相同材料用量下拥有更高的抗弯、抗扭刚度，能够抵消旋翼高速旋转产生的振动载荷，避免飞行过程中机架出现共振形变。每个涵道单元的旋翼安装座都预留了微小的倾角调节余量，在装配阶段可以根据实际动平衡测试结果微调旋翼轴线角度，抵消不同旋翼之间的升力差，降低飞控系统的持续修正负荷。

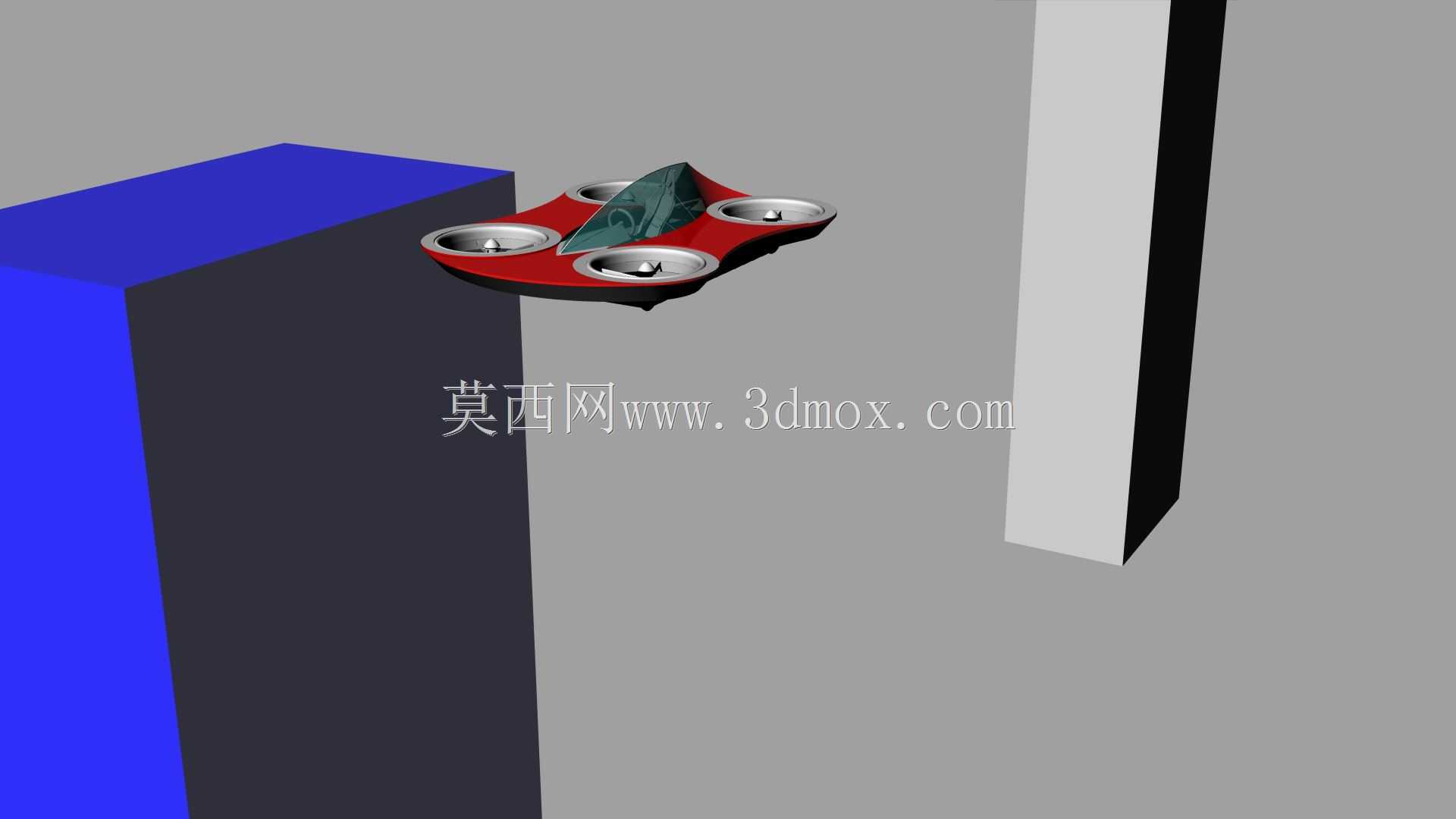

在安装边界的设计考量上，整体结构的外轮廓完全被四个涵道的外切圆包裹，没有突出于涵道外侧的结构件，不管是地面存放还是低空穿行狭窄空间，都能以涵道外壁作为碰撞防护的第一道边界，不需要额外加装外置防撞架就能满足基础的防剐蹭要求。中心载荷舱的底部预留了通用安装接口，可以根据不同使用场景快速更换座椅、货舱或者专用任务设备支架，不需要对主体机架结构做改动，拓展性能够覆盖人员运输、应急物资投送、低空巡检作业等不同的使用需求。涵道内壁与旋翼桨尖的间隙控制在极小范围内，既避免桨尖旋转时剐蹭涵道内壁，又能充分利用涵道的翼尖效应减少桨尖涡流损失，提升动力系统的整体能效，延长同等电池容量下的续航时间。整个机架的受力节点都做了加强处理，支撑臂与涵道、中心舱的连接位置采用一体化转接结构，减少螺栓连接的应力集中点，长期承受交变振动载荷时也不容易出现结构疲劳失效的问题。
