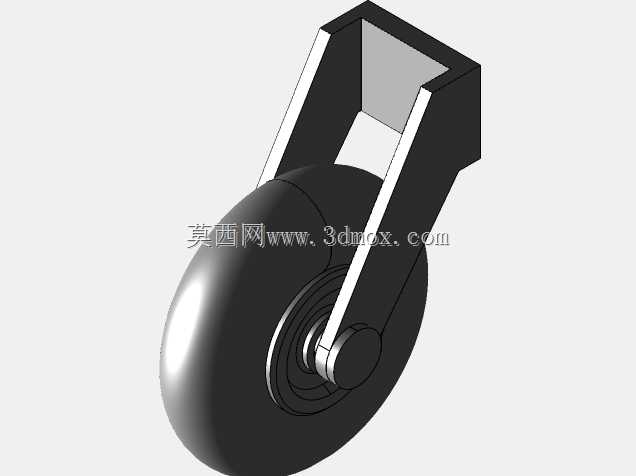

插杆式万向脚轮结构三维设计

这款插杆式万向脚轮的设计，主要面向轻型工业设备、仓储周转器具、商用移动柜体等场景的行走支撑需求，在车间工位器具、物流周转车、小型移动操作台等需要频繁移位、转向的设备上应用十分广泛。从结构设计逻辑来看，整体采用插杆式安装接口，安装端为矩形插合结构，区别于常规的丝杆、顶板安装形式，可直接插入对应规格的设备支腿方管内，配合插销完成固定，安装工序简单，定位精度高，不会出现安装后转动松旷的问题，适配壁厚1.5-2.5mm的矩形钢管支腿，插合段的尺寸公差按照H8/g7间隙配合设计，既保证插装顺畅，又能控制径向晃动量在合理范围内。转向支架采用一体弯折成型的钢结构，轮架的回转中心与滚轮中心存在合理的偏心距，这个偏心距的取值经过反复校核，既保证转向时的力矩足够小，推行转向不卡滞，又不会因为偏心过大导致直行时轮体左右摆晃，直行状态下轮体可自动回正，长距离推行不会出现蛇形偏移。滚轮部分采用圆弧面轮廓设计，轮面宽度32mm，滚轮外径100mm，圆弧轮廓的设计可以降低轮体与地面的接触应力，在环氧地坪、水泥地面、瓷砖地面等常见工业商用地面上滚动时，滚动阻力更小，同时不会对地面造成压痕损伤，轮体内部集成了双列滚珠轴承，轴承内圈与轮轴过盈配合，外圈与轮毂注塑嵌合，转动时无旷量，长期使用不会出现轮体松垮异响的问题。回转部位采用平面推力轴承加径向衬套的组合结构，平面轴承承受垂直方向的载荷，径向衬套承受转向时的径向力，这种结构相比单纯的铆接回转结构，承载能力提升40%以上，额定承载可达80kg，转向时无卡顿，即使在满载状态下原地转向也不需要过大的操作力。整体结构没有多余的冗余设计，轮架的折弯处做了圆角过渡，避免应力集中，在频繁颠簸的使用场景下不会出现焊缝开裂、支架断裂的问题。安装边界方面，插杆段的截面尺寸为25*50mm，插入深度为60mm，安装后整体高度（从设备支腿底面到地面的距离）为135mm，回转半径为72mm，在做设备整体布局设计时，只要预留出对应半径的回转空间，就不会出现轮体转向时与设备支腿、周边结构干涉的问题。轮体的转动阻力经过实测，在满载状态下启动牵引力不超过15N，推行过程中的滚动阻力不超过8N，单人即可轻松推动满载的周转设备。另外整个结构没有易损的外露小零件，日常使用不需要频繁维护，轴承部位的润滑脂可以保证3年以上的使用寿命，适合在工厂车间、仓储物流、商用展示等多种场景下长期使用。
