立式带座轴承支撑支座结构设计

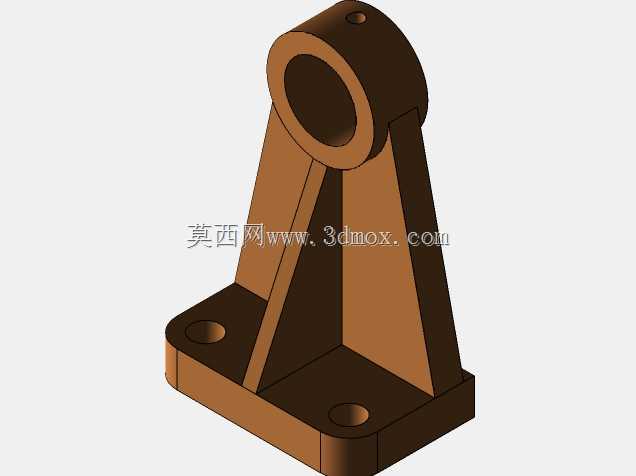

该支撑支座属于机械设备中常见的轴系支撑类零件，主要应用在中小型传动设备、轻工输送线、小型机床辅助传动单元中，用来为旋转轴提供稳定的径向支撑，同时承受轴系运行过程中产生的径向载荷与少量轴向载荷，保证轴件运转时的同轴度与位置精度，避免轴系运行出现偏摆、窜动问题。从结构设计来看，底部采用方形安装法兰布局，法兰上开设两个对称分布的沉头安装孔，安装时可通过内六角螺栓将整个支座固定在设备安装基面，沉孔设计能够让螺栓头完全沉入孔内，不会突出安装面干涉其他部件排布，方形法兰的接触面积更大，相比圆形底座在承受偏载时的抗倾覆能力更强，适配平面安装基面的固定需求。上部的支撑主体为带通孔的圆筒轴承安装位，通孔内径与标准滚动轴承外径采用过渡配合设计，圆筒顶部开设一个小的螺纹定位孔，用来安装紧定螺钉，装入轴承后可通过紧定螺钉顶紧轴承外圈，防止轴承在孔内出现周向转动或轴向窜动，保证轴承配合的可靠性。连接底部法兰与上部轴承筒的部分采用了双三角形加强筋结构，两道筋板分别从法兰对角位置延伸至轴承筒下部外壁，这种筋板布局在不额外增加过多零件重量的前提下，大幅提升了支座整体的结构刚度，能够有效抵消轴系运转时传递到支座上的弯矩，避免支座受力出现形变，同时筋板与主体、法兰的连接处均做了铸造圆角过渡，既符合铸造工艺的脱模要求，也能减少应力集中问题，提升零件的疲劳强度。整体零件采用铸造工艺成型后再进行机加工，安装法兰的底面、轴承安装孔的内圆柱面、安装孔的沉头面均为需要机加工保证精度的面，设计时预留了合理的加工余量，铸造拔模斜度控制在合理范围，避免铸造时出现粘模、缺料问题。在安装边界上，底部法兰的外形尺寸适配常见的小型传动单元安装空间，轴承安装孔的中心高按照常规小型轴系的支撑高度设计，安装孔的孔距符合通用安装孔位规范，能够直接替换同规格的标准支撑座，不需要额外改动设备的安装基面，在设备维护、旧件替换时适配性较强。这类支座在实际使用中，通常会搭配深沟球轴承使用，穿过轴承内孔的传动轴可连接带轮、链轮等传动件，实现动力的转向或传递，结构简单可靠，维护时仅需拆卸底部的固定螺栓即可完成整个支座的更换，不需要拆解周边过多的关联部件，能够有效降低设备的维护时长。
