5.8GHz三重馈电FPV圆极化贴片天线结构

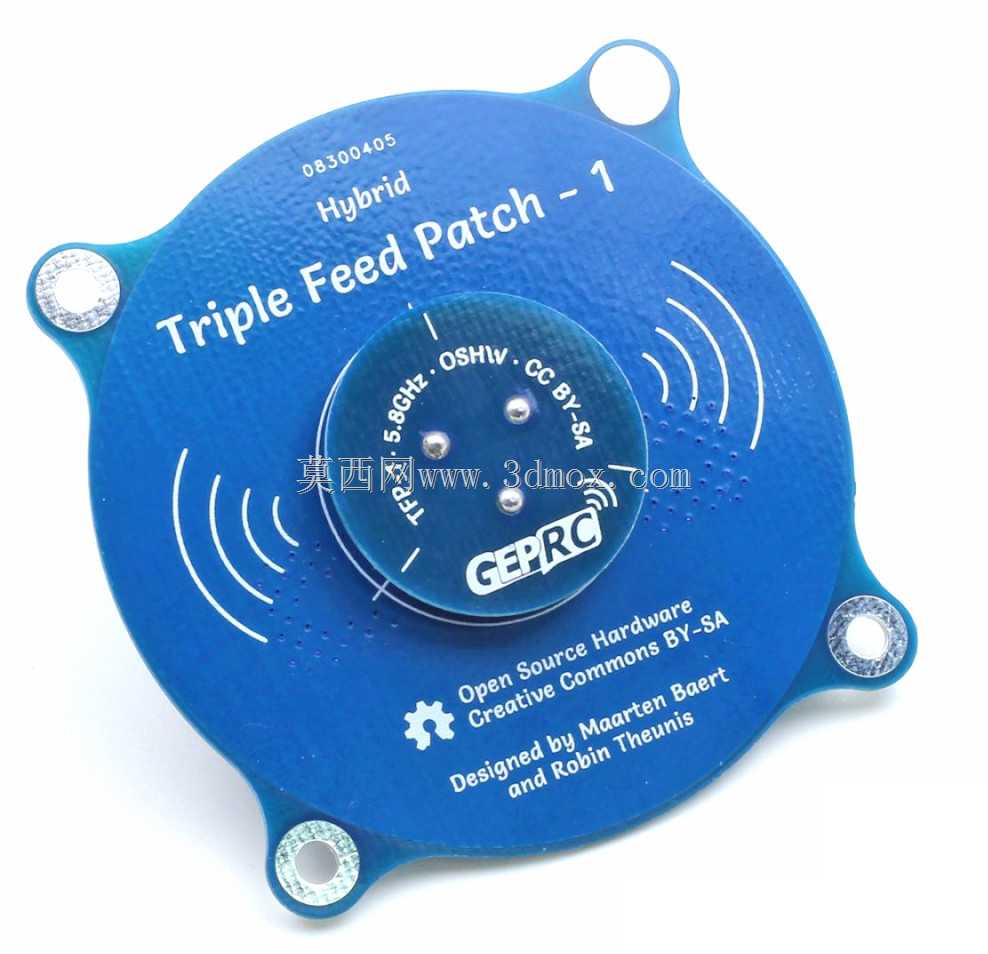

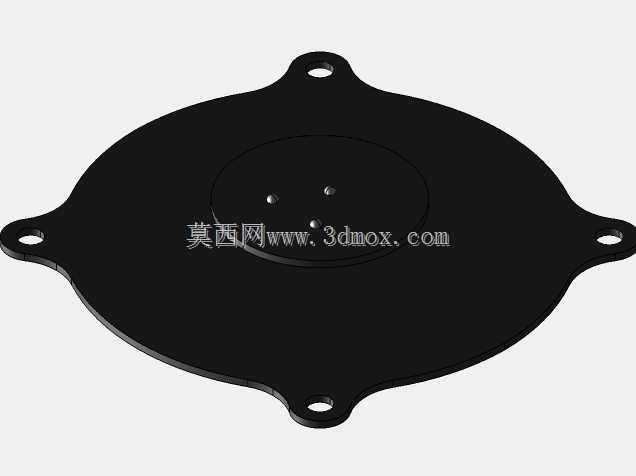

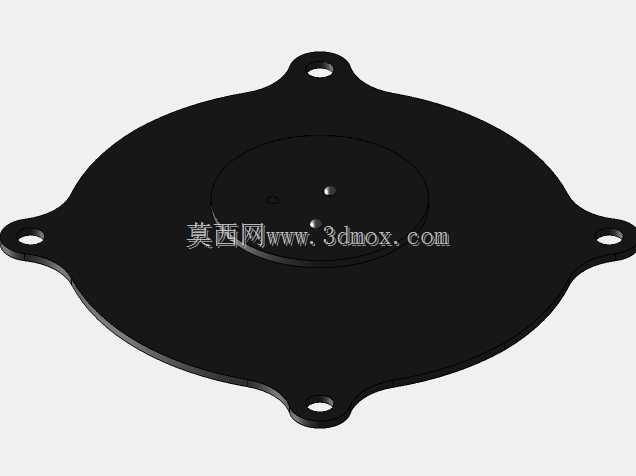

这款贴片天线主要面向FPV第一视角飞行场景的图传信号接收环节，适配主流视频眼镜的信号接收端安装需求，针对5.8GHz频段的图传信号做定向增益优化，解决飞行过程中多径反射带来的信号衰落、画面卡顿断连问题。从结构设计来看，整体采用薄型圆盘式布局，主体辐射面为圆形覆铜结构，中心设置三个等角度分布的馈电点，通过对称式馈电网络实现双向圆极化信号收发，无需额外调整天线极化方向即可匹配不同极化方向的发射端信号，在无人机做横滚、俯仰等机动动作时，能保持信号接收的连续性，避免极化失配带来的3dB以上信号损耗。天线外缘设置四个带安装孔的固定耳，安装孔位做了沉台设计，可通过M2规格螺丝直接固定在视频眼镜外壳或者头戴支架的对应安装位上，安装边界完全贴合主流Fatshark、DJI、Eachine等品牌FPV护目镜的外侧安装平面，整体突出安装面的厚度控制在6mm以内，不会对佩戴视野、头戴平衡造成额外干扰。辐射面表层做了蓝色阻焊覆盖，既可以保护表层馈电线路不受氧化、剐蹭损伤，也能清晰印刷标识刻度方便安装时对准信号朝向，中心馈电区域做了局部凸起的介质层设计，将三个馈电探针的焊接点完全包裹，避免日常使用中磕碰造成馈点脱落、阻抗失配问题。从信号覆盖特性来看，这款天线的定向辐射角度为9.4dBi增益对应的波束宽度，主瓣方向集中在天线正面60度锥角范围内，相比普通棒状全向天线，在正对飞行方向的信号增益提升明显，适合固定翼、穿越机长距离飞行时的定向信号接收，同时侧瓣抑制做了针对性优化，能减少周边同频段WiFi、图传设备的信号干扰。结构建模过程中，对馈电线路的阻抗做了连续匹配设计，从馈电点到辐射边缘的线路宽度渐变，保证5.8GHz频段下的驻波比控制在1.2以内，减少信号反射带来的增益损失，四个固定耳的位置做了应力分散设计，在固定耳与主体辐射盘的衔接处做了圆弧过渡，避免安装拧紧螺丝时应力集中造成基板开裂，安装孔内预留了焊盘接地位置，安装时可通过螺丝将天线地层与设备外壳连通，进一步提升屏蔽性能，降低设备本身电路对天线信号的干扰。
