航模用DS939MG伺服安装控制喇叭结构件

这套结构件主要面向翼展1.5m级别的固定翼航模开发，核心作用是实现舵机与舵面之间的快速可靠连接，解决传统航模舵机安装需要在机翼蒙皮或内部结构上穿孔穿针、破坏翼面结构完整性的痛点。传统安装方式中，穿针孔位会在机翼受力时形成应力集中点，大机动飞行过程中很容易从孔位处出现结构开裂，直接影响飞行安全，这套结构件完全规避了这类问题，安装时仅需要在机翼对应连接区域均匀涂抹热熔胶，将结构件粘接到位即可完成舵机的固定与传动连接，不需要在机翼结构上额外开孔，最大程度保留了机翼原有的结构强度。

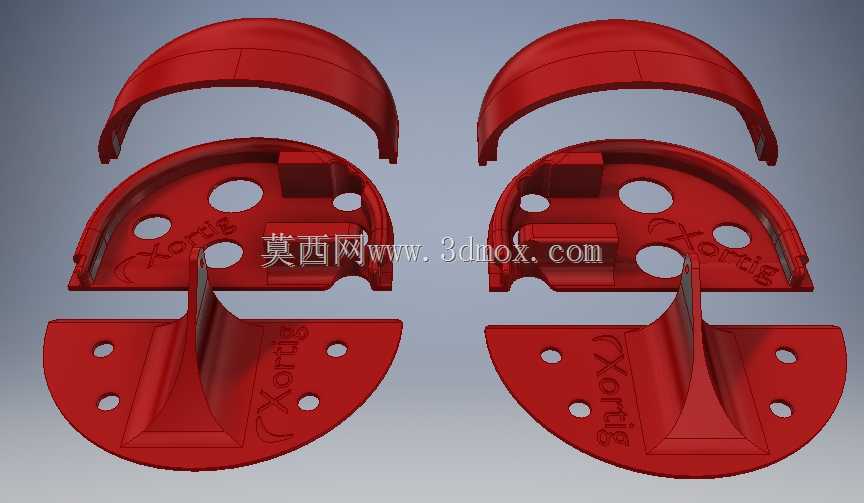

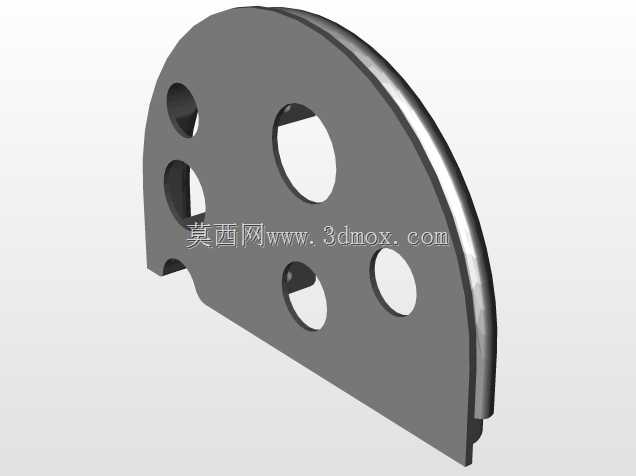

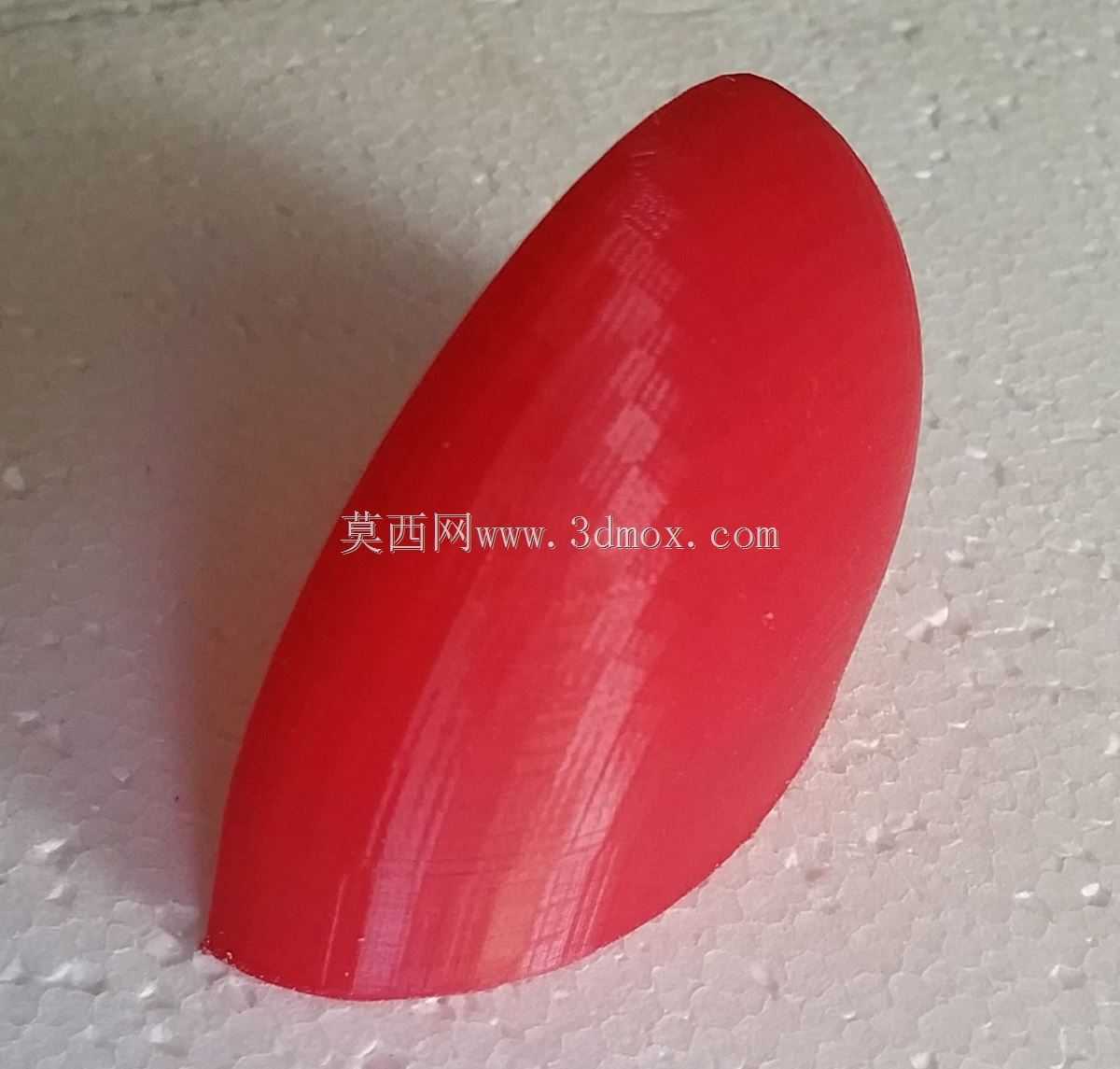

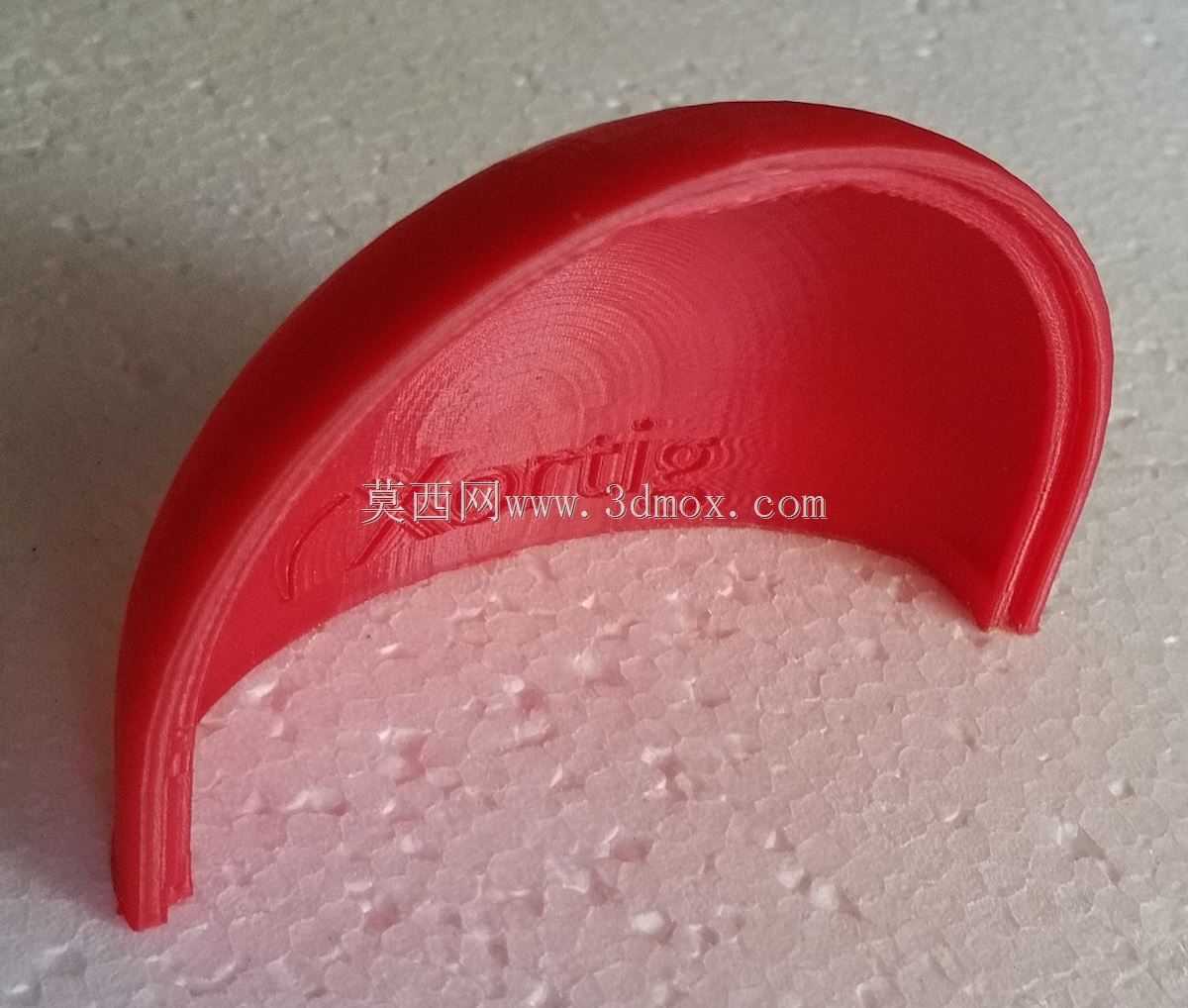

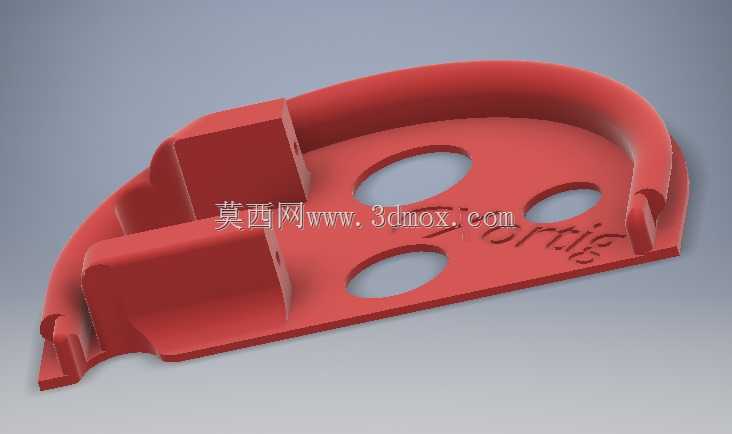

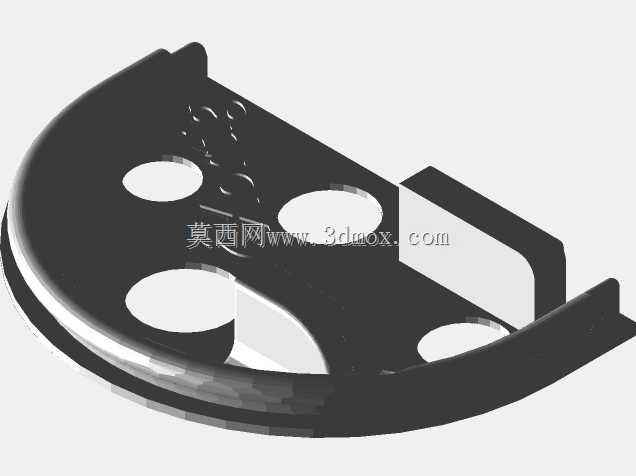

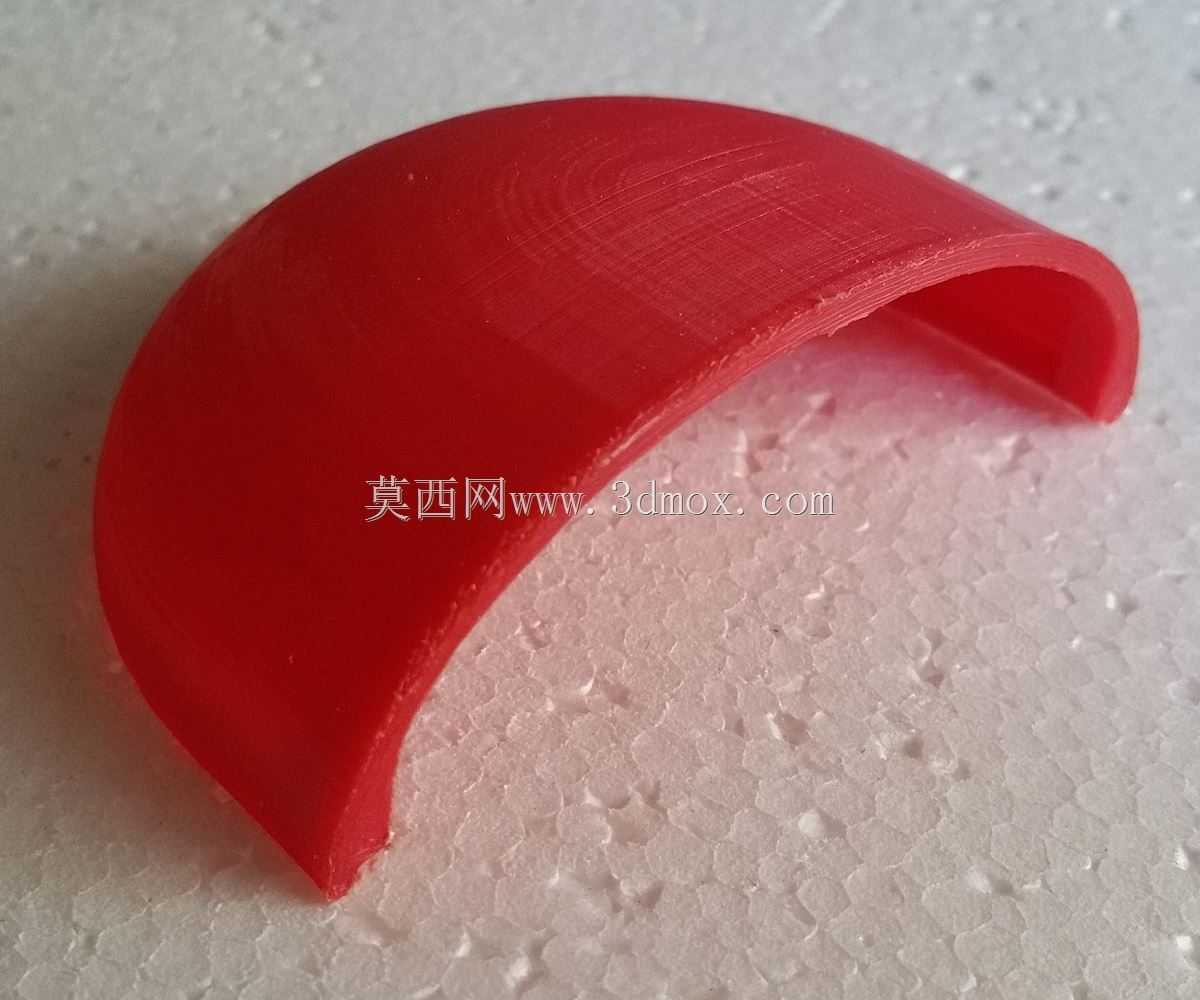

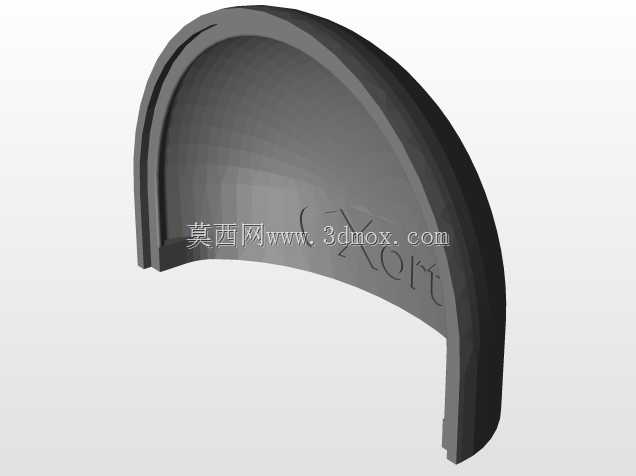

从结构设计来看，整套组件分为上下扣合的弧形壳体与底部安装支座两部分，弧形壳体的曲率完全匹配对应级别航模机翼的翼型曲面，粘接后可以和机翼表面完全贴合，不会出现局部凸起或者贴合缝隙过大的问题，粘接接触面积足够大，配合热熔胶的粘接强度可以承受12.5g级别舵机的最大输出扭矩，不会在舵面大幅偏转时出现结构件脱落的问题。底部安装支座预留了标准的舵机安装孔位，孔位间距完全匹配Corona DS-939MG型号舵机的安装尺寸，舵机装入后可以通过支座上的加强筋结构抵消舵机工作时产生的反扭力矩，避免长期使用后支座出现形变导致舵面中立点偏移。

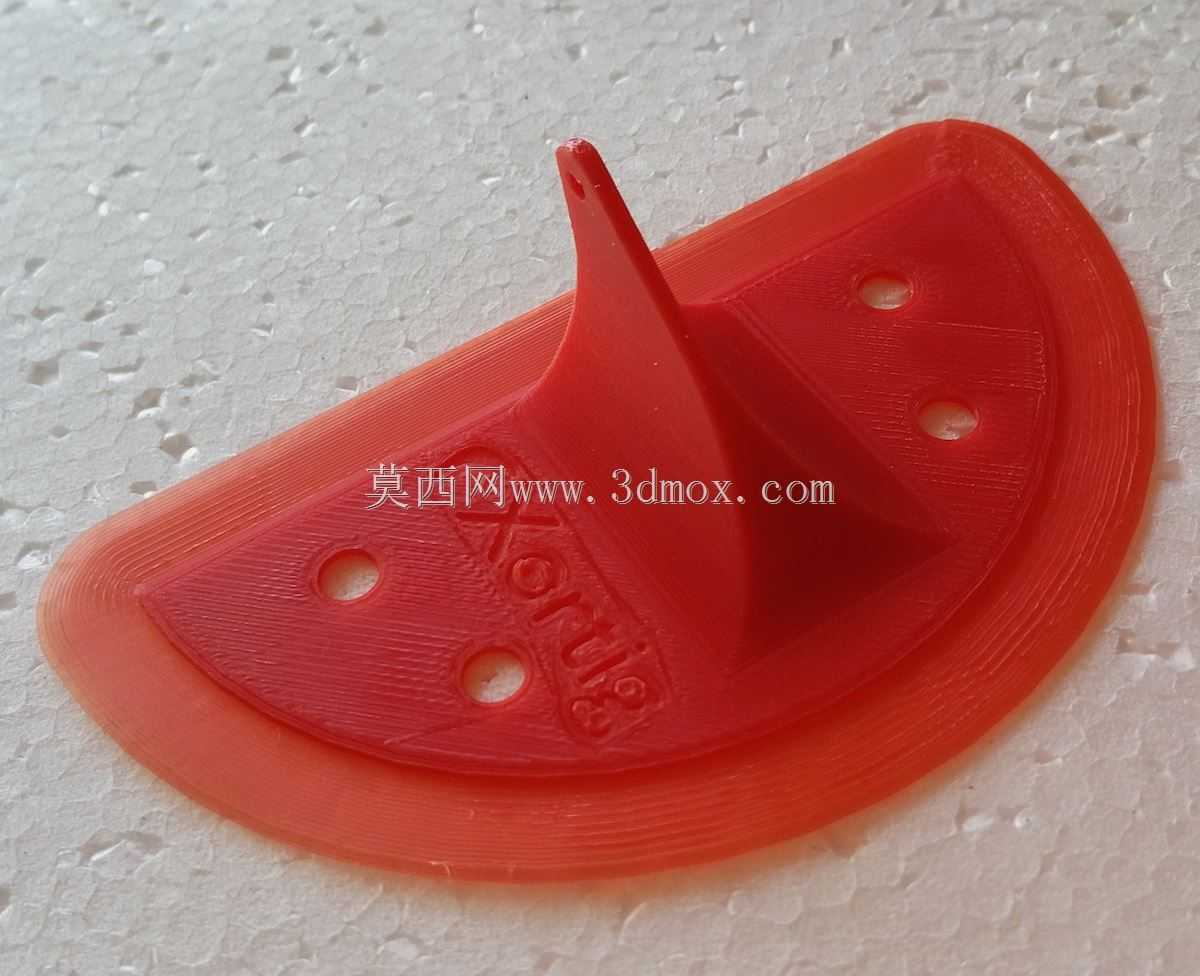

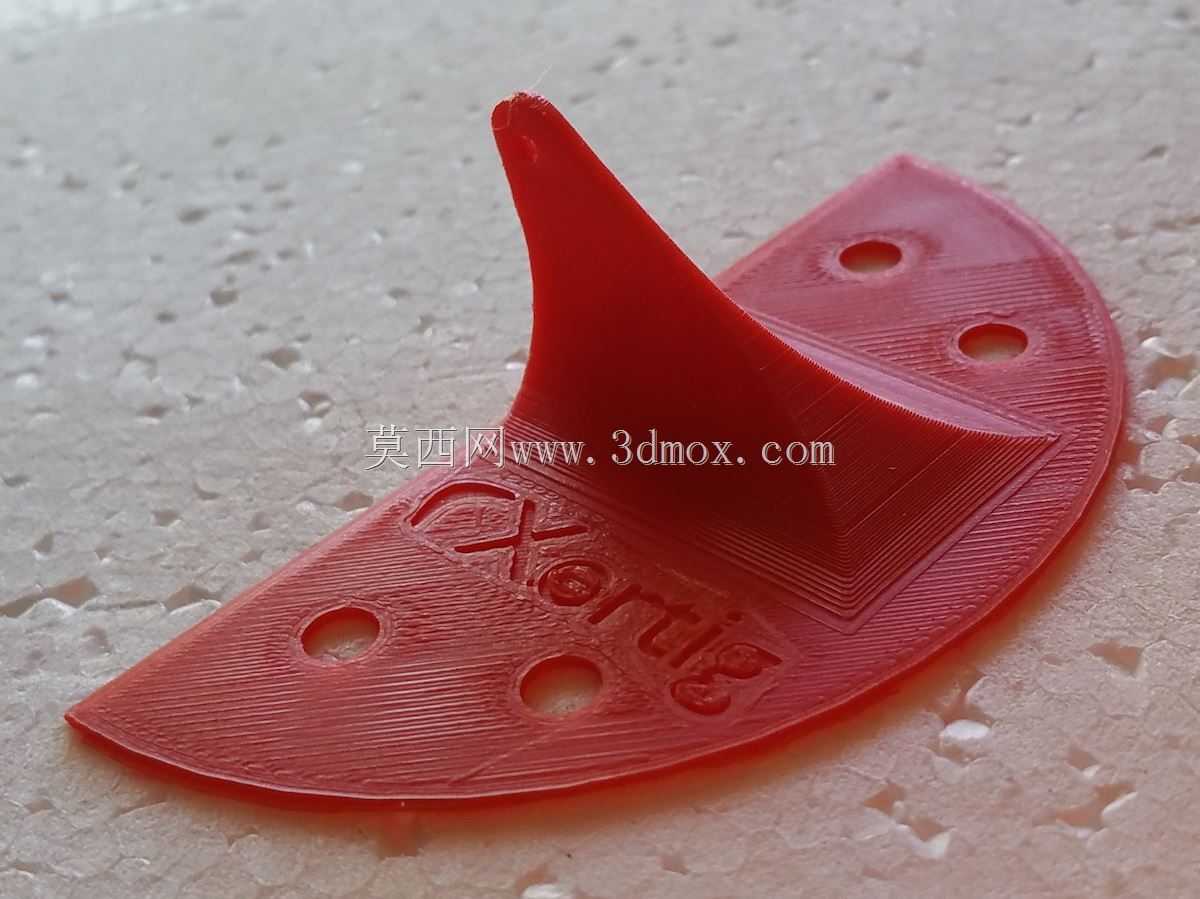

控制喇叭部分的孔位设计兼顾了不同舵机行程的调节需求，预留的多个连接孔可以对应不同的舵面偏转量要求，单组结构件可以支撑最大0.063平方米的控制舵面，完全匹配1.5m翼展航模的副翼、升降舵的舵面尺寸需求。配套的连杆止动器适配直径1.8mm的镀锌钢丝拉杆，安装时只需要使用Z形折弯机将钢丝端头折出标准Z形弯，卡入控制喇叭对应孔位后通过止动器锁紧即可，不需要额外的锁头或者快调结构，整体重量控制在极低水平，不会给航模增加过多的配重负担。

设计过程中特意在壳体与支座的衔接位置做了加厚的加强筋过渡，避免粘接面受力时从衔接处断裂，所有的孔位边缘都做了倒角处理，既可以减少安装时的应力集中，也能避免尖锐边缘切割拉杆或者机翼蒙皮。左右对称的两套结构件可以分别对应机翼左右两侧的副翼舵机安装，也可以根据需求用于平尾升降舵的舵机安装，安装边界不需要对机翼内部结构做额外修改，即使是泡沫材质的机翼也可以直接粘接使用，不需要额外预埋加强层，大幅降低了航模组装时的结构改装工作量，也减少了因为改装不当带来的飞行安全隐患。
