飞行器机身中部连接结构应力分析模型

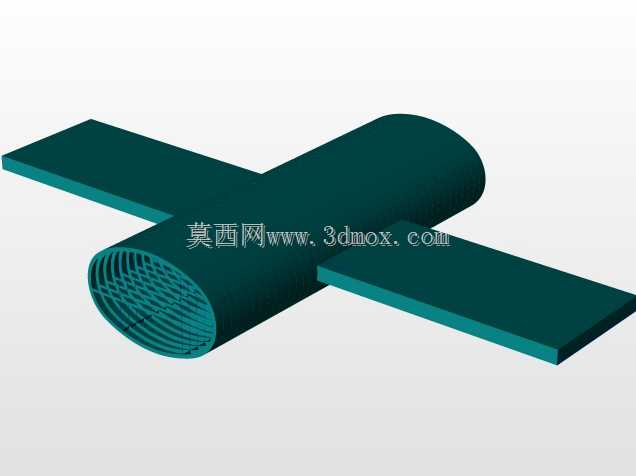

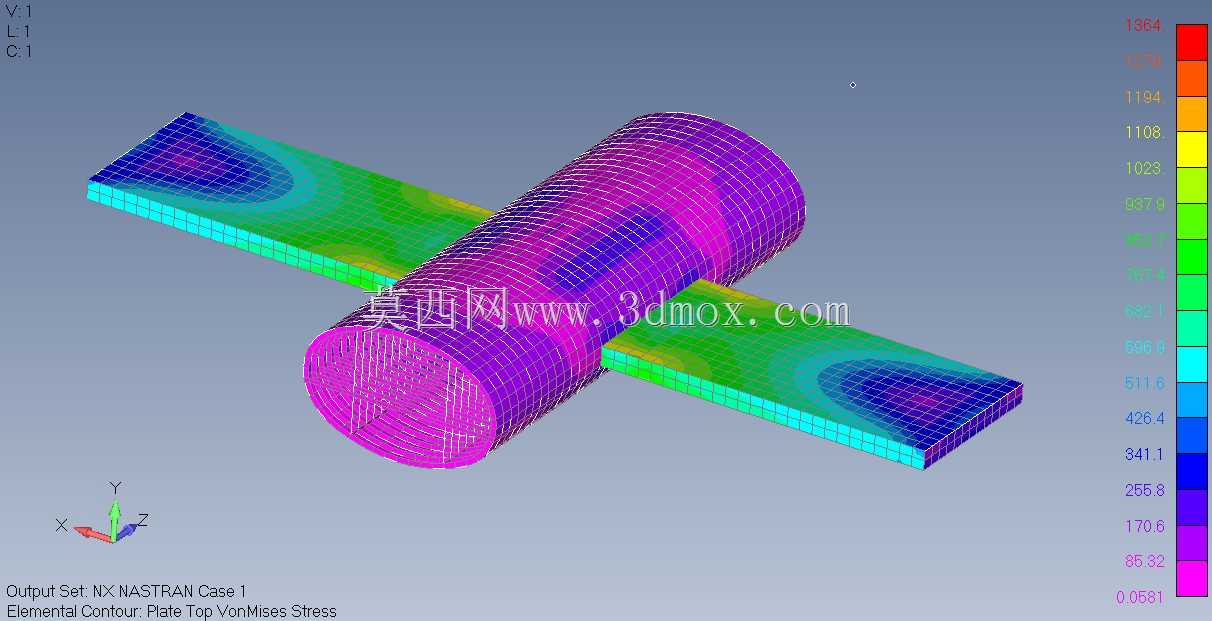

该结构对应飞行器机身中段与翼面连接的核心承力区域，是整机构件中负责传递机翼升力、机身惯性载荷与气动弯矩的关键部位，在实际飞行工况下需要同时承受交变气动载荷、机动过载带来的复合应力，其结构强度直接决定飞行器的飞行安全边界与结构疲劳寿命。从结构构型来看，主体采用筒形机身段搭配两侧平直翼连接段的一体化设计，筒形段作为机身主承力腔体，既需要为内部机载设备、燃油管路提供安装空间，也要承担前后机身传递过来的轴向载荷与扭矩，两侧伸出的翼连接段则需要将机翼产生的升力、阻力以剪切、弯曲的形式传递到机身筒段上，两类结构的过渡区域是应力集中的高发位置，也是本次应力分析重点关注的区域。设计过程中首先根据总体气动布局确定了筒段的直径与翼段的展向伸出长度，明确了结构的安装边界：筒段两端预留与前后机身对接的连接法兰面，法兰面上的连接孔位按照等强度原则排布，保证对接面的载荷均匀传递；翼段的外端面预留与机翼主翼盒连接的接头安装位，接头位置与翼梁的承力轴线对齐，避免连接位置产生附加弯矩。在结构细节处理上，筒段与翼段的过渡位置采用大圆角过渡设计，降低几何突变带来的应力集中系数，筒段内部设置环形加强框与纵向长桁，提升筒段的抗失稳能力，翼段内部则布置与翼梁衔接的加强筋，将翼面载荷顺畅引导至筒段的加强框位置。从应力分析的云图结果可以看出，高应力区域主要分布在翼段与筒段连接的上下表面位置，以及筒段对应翼连接位置的环向区域，这些区域的应力水平远高于结构其他部位，在后续结构优化中可以针对这些区域进行局部加厚、增加加强铺层或者设置局部加强角片，在控制结构重量的前提下提升局部承载能力。实际工程应用中，这类结构的设计需要反复迭代载荷工况与结构参数，既要满足极限过载下的强度要求，也要满足长航时飞行下的疲劳寿命要求，同时还要兼顾结构的工艺性，筒段与翼段的连接位置如果采用整体机加工艺，需要提前考虑刀具的可达性，如果采用焊接或者复合材料共固化工艺，则需要针对连接界面的强度进行额外的试验验证，确保结构在实际使用中不会出现连接失效的问题。
