三辐式花键安装V带传动滑轮结构

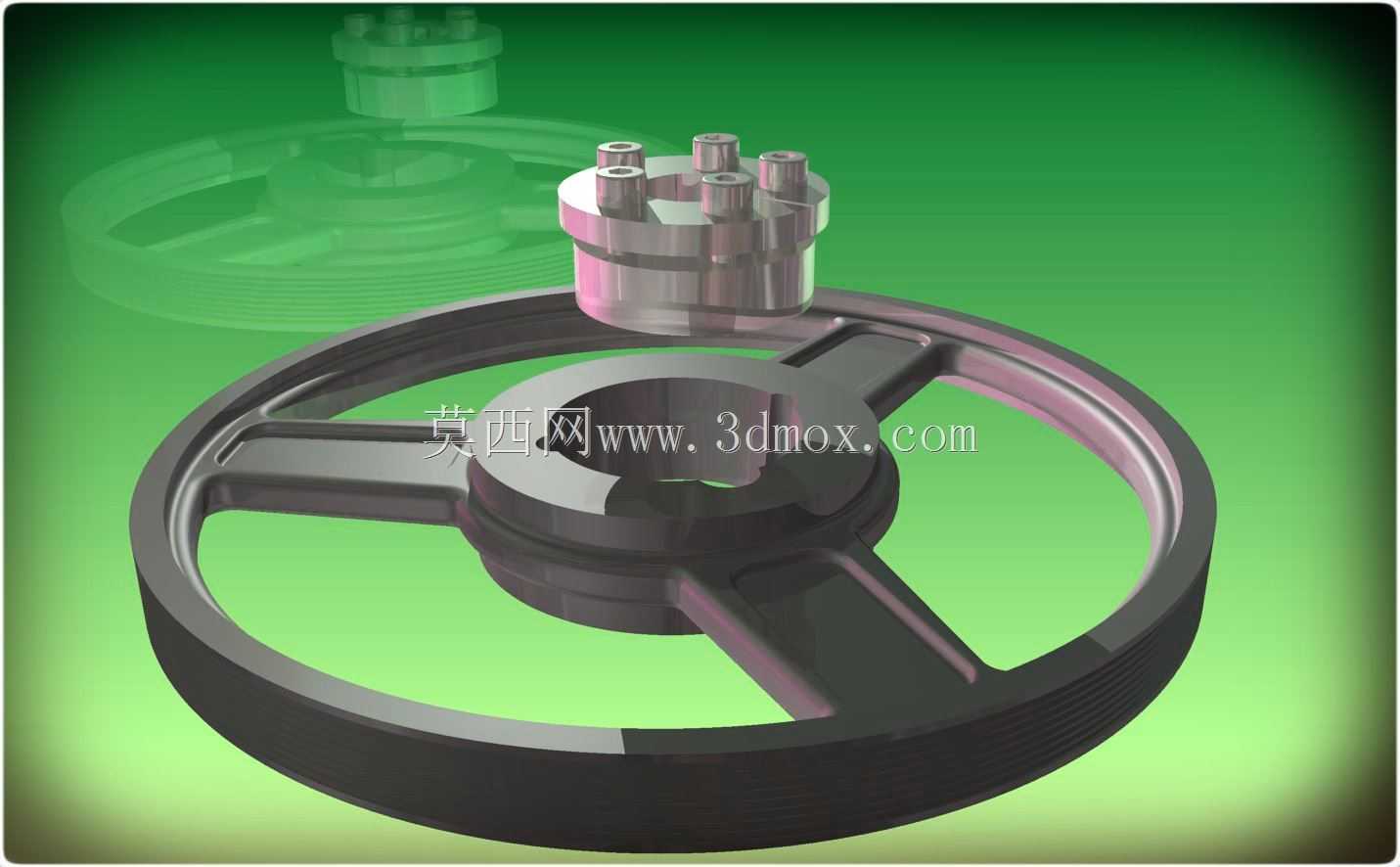

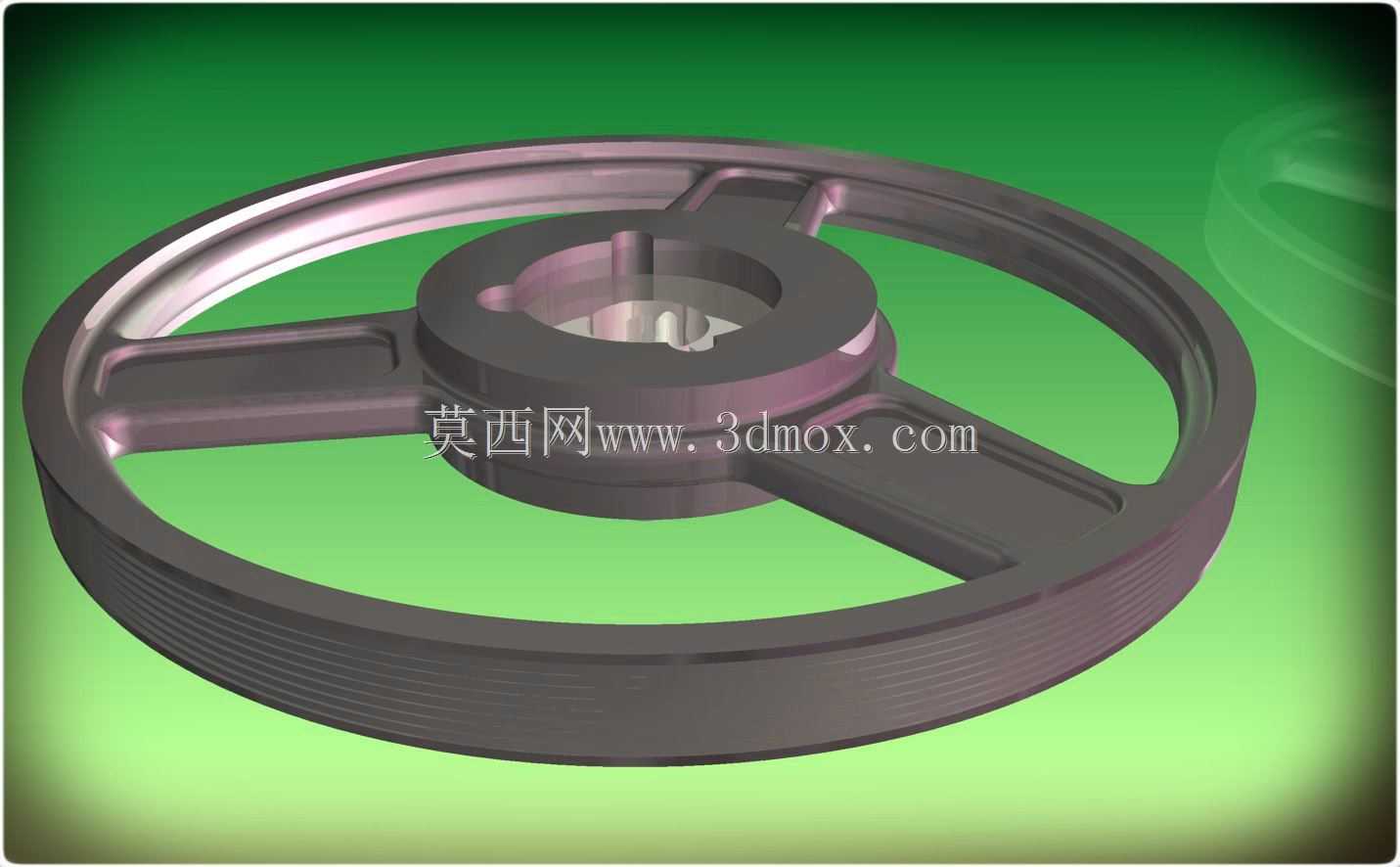

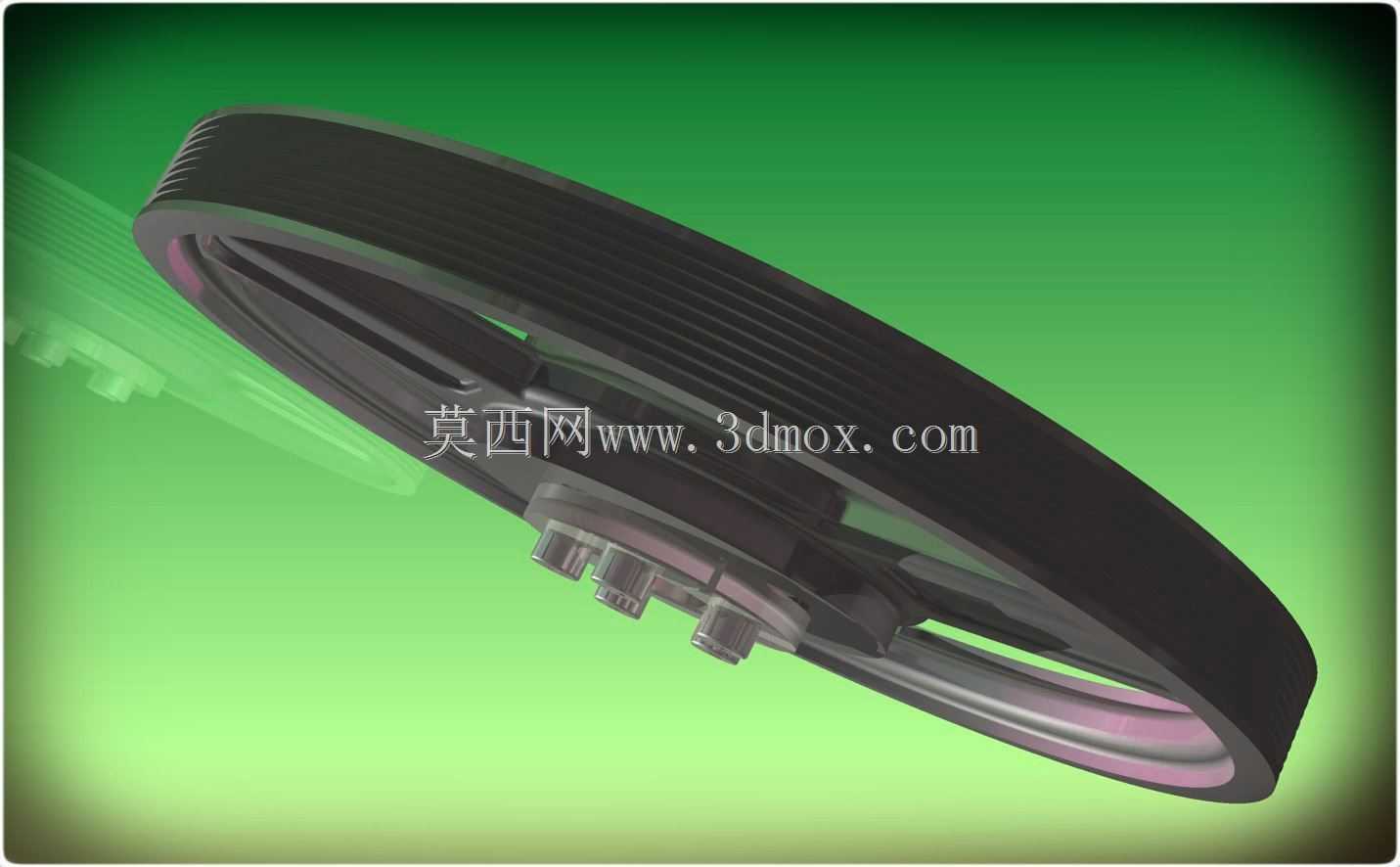

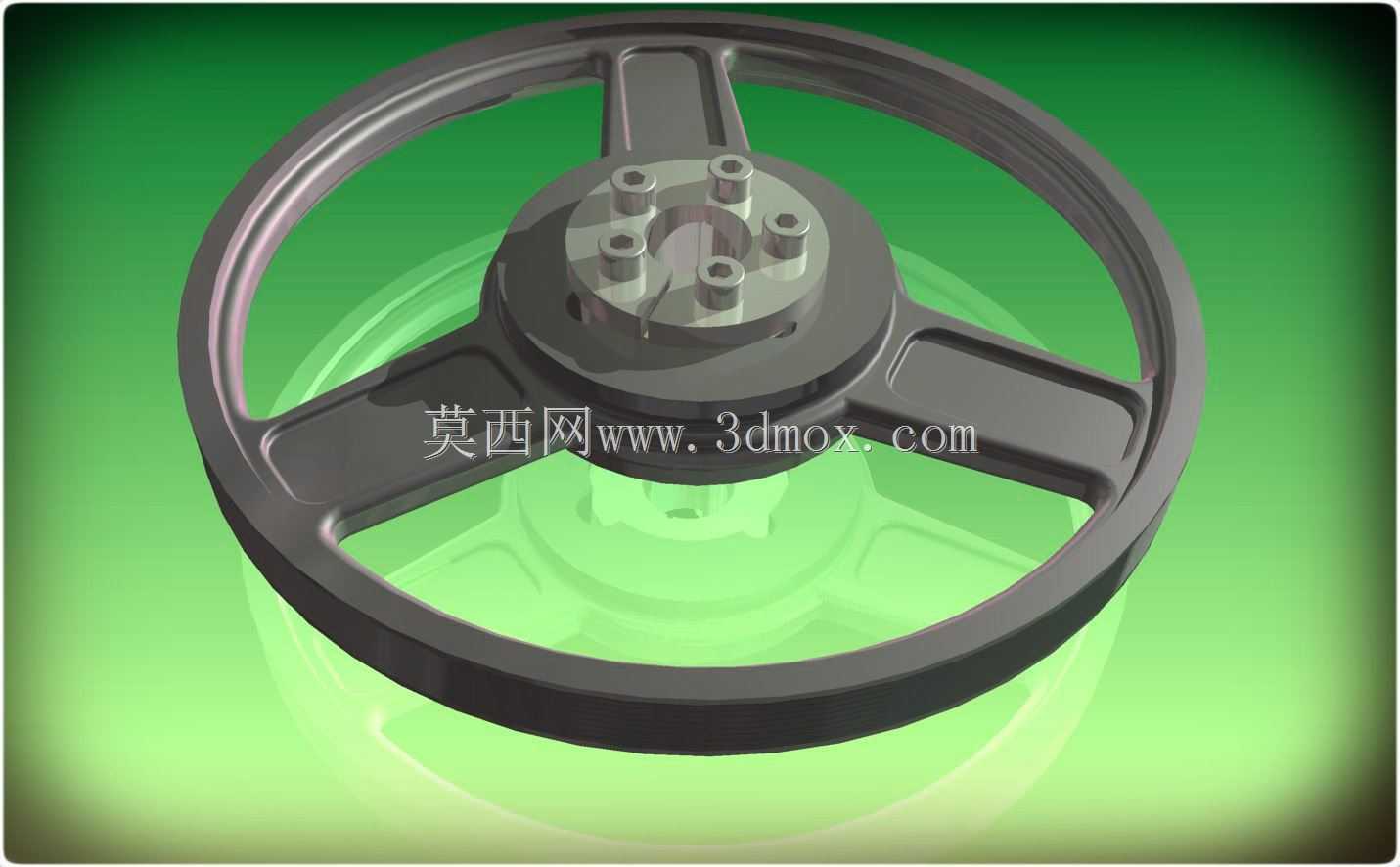

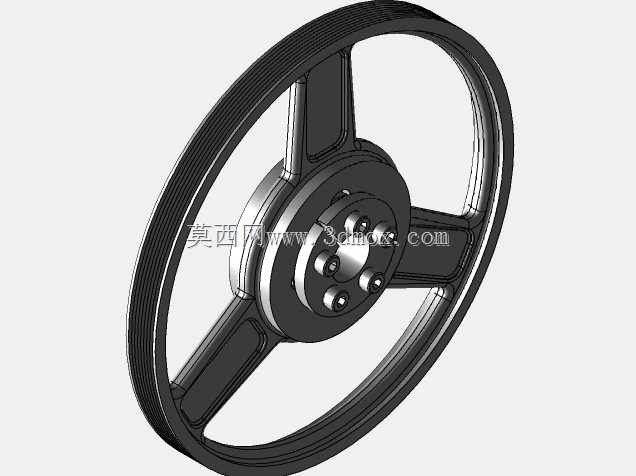

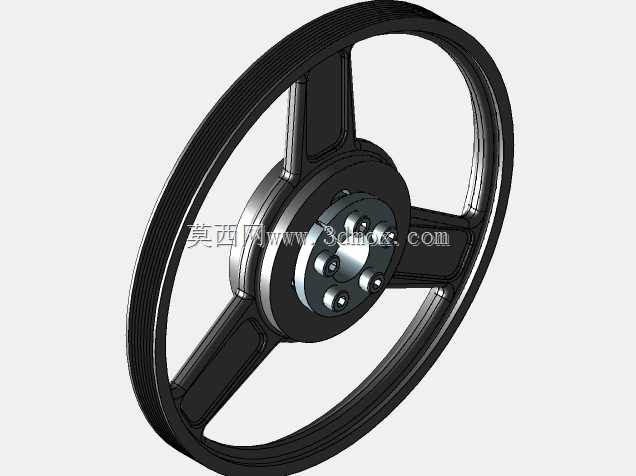

在常规工业带传动场景中，这类带轮常被用于中小功率的动力传递环节，常见于轻工输送设备、小型机床辅机、农用加工机具的传动链路里，承担着将电机输出扭矩通过V带传递给从动轴的核心作用，相比平带传动，V带与轮槽的楔面接触能提供更大的摩擦力，同等张紧力下传动效率更高，打滑率更低，适合转速中等、载荷有小幅波动的工况。设计时首先确定了轮缘的基准直径为280mm，这个尺寸适配常用的B型V带，轮槽的角度、深度都严格遵循带轮的设计规范，保证皮带嵌入后侧面能完全贴合，避免出现皮带偏磨、过早疲劳失效的问题。轮毂部分采用8齿矩形花键连接结构，适配直径30mm的传动轴，花键连接相比普通平键，承载的扭矩更大，对中性更好，适合正反转切换频繁、有冲击载荷的传动场景，安装时无需额外加工键槽，轴与轮毂的配合间隙能控制在极小范围，减少传动过程中的旷量。轮辐部分没有采用实心轮盘结构，而是设计为三辐条式结构，在保证轮体整体刚性、满足高速旋转下动平衡要求的前提下，大幅降低了轮体自身重量，减少了转动惯量，设备启停时的惯性冲击更小，同时也节省了加工原材料，降低了生产制造成本。辐条的截面采用带圆角的矩形结构，过渡位置都做了圆弧处理，避免应力集中，长期承受交变载荷时不会出现辐条根部开裂的问题。轮体的中心安装面做了凸台设计，安装时可以贴合轴肩实现轴向定位，端面上的6个螺纹孔用于安装轴向挡盖，防止带轮在轴向上窜动，保证传动过程中带轮的位置精度，避免皮带出现掉带、偏磨的情况。实际选型使用时，需要注意匹配对应型号的V带，同时保证两带轮的平行度，张紧力调整到合适范围，避免过紧加剧轴承磨损、过松出现打滑丢转的问题，这类结构的带轮在常规工况下维护成本极低，仅需定期检查皮带磨损情况、紧固端面挡盖螺丝即可，使用寿命远大于实心结构的同规格带轮。
