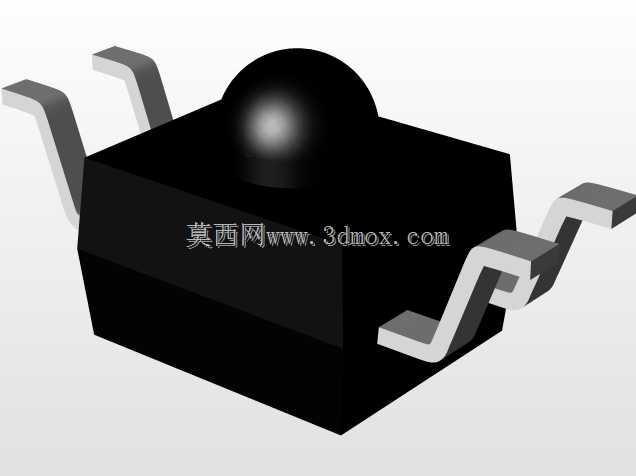

贴片式反向鸥翼光接收器件结构

这类SMD封装的光接收组件，核心应用场景集中在短距离空中红外通信链路搭建中，常见于消费类电子的红外遥控信号接收、设备间低速红外数据传输、工业控制场景下的非接触式光信号采集工位。实际使用时，器件可直接将空间中传输的特定波长光信号转换为可被微控制器识别的电平信号，无需额外搭建复杂的光电转换前置电路，输出端电平逻辑可直接匹配常规MCU的IO口输入阈值，大幅简化终端设备的信号采集链路设计。从设计思路来看，该器件采用反向鸥翼引脚的SMD封装形式，在结构设计阶段就充分考虑了SMT回流焊工艺的适配性，引脚向外延伸的弯折形态既可以在焊接时形成足够的焊锡浸润面，提升焊点的机械连接强度，也能避免焊接过程中焊锡沿引脚爬升至器件光学接收窗口造成遮挡。器件本体采用黑色不透光工程塑料塑封，仅在正面预留半球形聚光透镜结构，该透镜的曲率经过针对性调校，可将特定入射角度范围内的光信号汇聚到内部的光电感应芯片上，同时屏蔽侧面杂散光的干扰，降低环境光带来的信号误触发概率。在安装边界层面，器件整体为小型化表贴结构，引脚共面度控制在SMT工艺要求的公差范围内，贴装时占用PCB板面积极小，无需预留额外的插件安装通孔，可适配高密度布板的紧凑型电子设备设计需求。引脚的排布间距符合常规表贴元件的焊盘设计规范，结构工程师在进行PCB Layout时可直接按照器件的引脚尺寸绘制焊盘，无需额外定制特殊封装。与同规格的插件式光接收器件相比，该表贴结构可完全适配全自动SMT产线的贴装流程，无需额外安排人工插件工位，能有效降低终端产品的组装生产成本，同时其反向鸥翼引脚在焊接完成后，可通过目视直接检查焊点的成型质量，方便生产环节的外观质检，减少虚焊、假焊等工艺缺陷流出。在光学匹配性上，该器件的接收波长范围与对应型号的光发射器件完全匹配，配对使用时可获得稳定的信号传输距离与抗干扰表现，适合应用在对通信可靠性有一定要求的短距离光传输场景中。
