带滚珠轴承的可调式管道吊架支撑结构

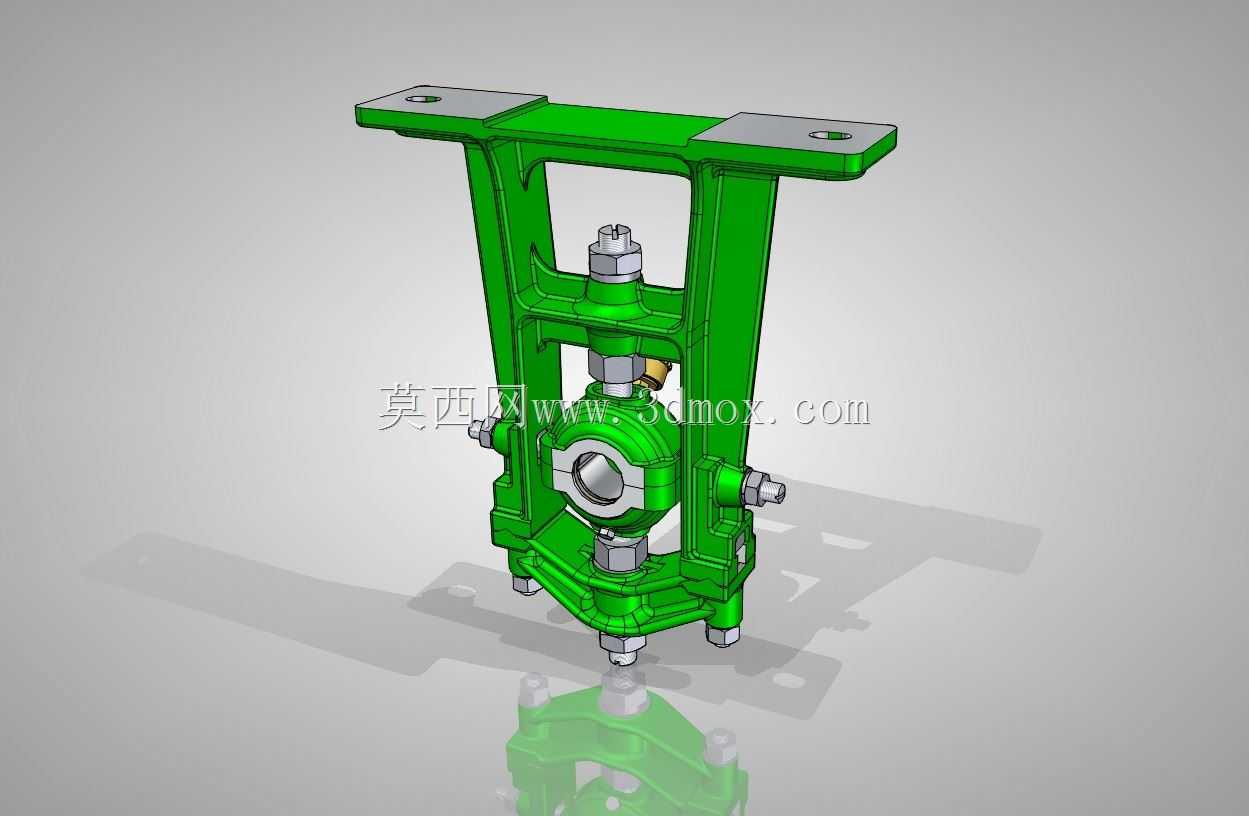

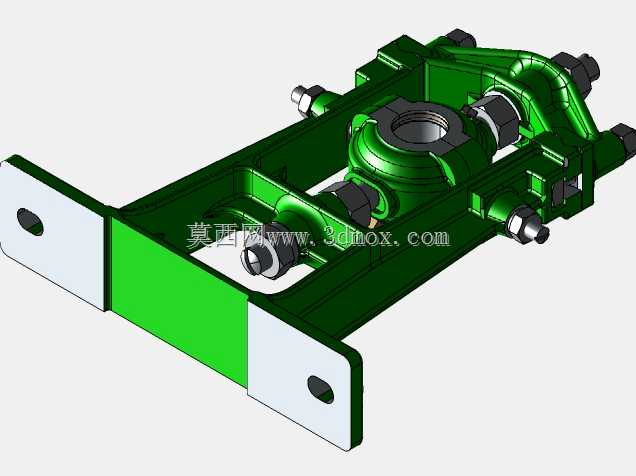

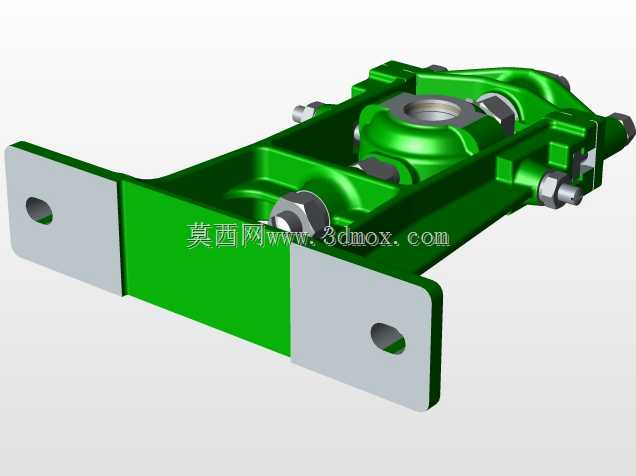

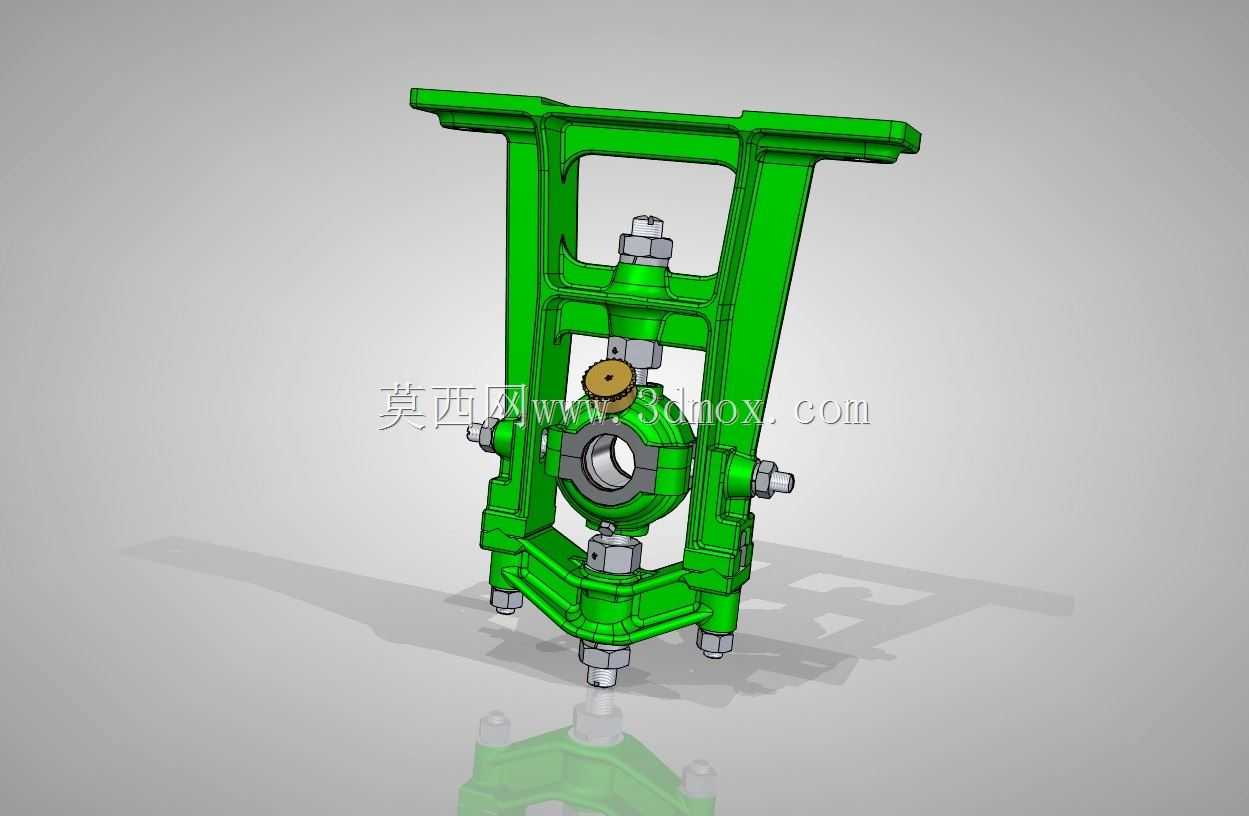

这类带滚珠轴承的吊架支架，多应用在长距离流体输送管线、工业通风管道、设备配套外接管路的架空布设场景中，尤其是存在小幅热胀冷缩位移、运行中带轻微振动的管路系统，相比传统刚性吊架，它能通过内置的滚珠轴承副释放管路轴向、径向的小幅窜动余量，避免管路应力集中导致的焊缝开裂、法兰密封失效问题。从结构设计逻辑来看，顶部两块对称布置的安装翼板开有长圆形安装孔，可适配安装基面的孔位偏差，安装时无需在现场二次扩孔，翼板与主体立式框架采用一体化铸造成型后机加工安装面，保证安装基面的平面度，避免安装后出现框架偏斜导致的轴承卡滞。中间的轴承夹持座采用对开式结构，通过两侧的锁紧螺栓实现轴承外圈的抱紧固定，上下布置的调节螺杆可调整轴承座的垂直安装高度，适配不同管径、不同安装标高的管路支撑需求，螺杆上配套的锁紧螺母可在高度调整到位后实现机械锁止，避免运行中因振动出现高度滑移。立式框架的两侧设置了加强筋结构，从顶部翼板一直延伸到底部支撑端，在不额外增加整体壁厚的前提下提升框架的抗侧弯刚度，可承受垂直方向的额定静载荷，同时能承受管路运行中传递的横向冲击力。安装边界上，顶部翼板的安装孔距适配常规的钢结构横梁、混凝土预埋板的孔位规格，底部的轴承内孔可适配对应外径的管路配套抱箍，安装时需保证两侧框架的平行度偏差在允许范围内，避免轴承外圈出现偏载导致的转动卡涩。实际使用中，这类吊架可允许管路在热胀冷缩时沿轴向自由小幅滑动，同时滚珠轴承的低摩擦特性不会对管路的位移产生额外阻力，相比滑动摩擦式的吊架，它的运行阻力更小，不会出现长期使用后滑动面锈蚀卡滞的问题，在暖通空调管线、工厂工艺水管、压缩空气管路的架空安装场景中应用广泛，设计时充分考虑了现场安装的容错性，所有连接部位均采用标准紧固件，后期维护更换轴承时无需拆解整个吊架，仅需松开对开轴承座的锁紧螺栓即可完成配件更换，大幅降低后期运维的工作量。
