贴片式铝聚合物电容三维结构设计

在高密度PCB板级设计场景中，贴片式铝聚合物电容是电源回路、信号滤波链路里的核心被动元件，这类元件的三维建模精度直接影响SMT产线的钢网开孔、贴片机吸嘴选型、回流焊治具设计，以及整机产品的结构堆叠干涉校验。不同于传统引线式铝电解电容，贴片封装的铝聚合物电容采用导电聚合物作为阴极材料，等效串联电阻远低于常规液态电解产品，在高频滤波、大电流脉冲负载场景下的温升表现更稳定，不会出现液态电解液长期使用后干涸、漏液的失效问题，广泛应用在消费电子主板、工业控制板卡、车载电子模块的电源输入输出端，承担纹波抑制、瞬态电压补偿、高频噪声滤除的核心功能。

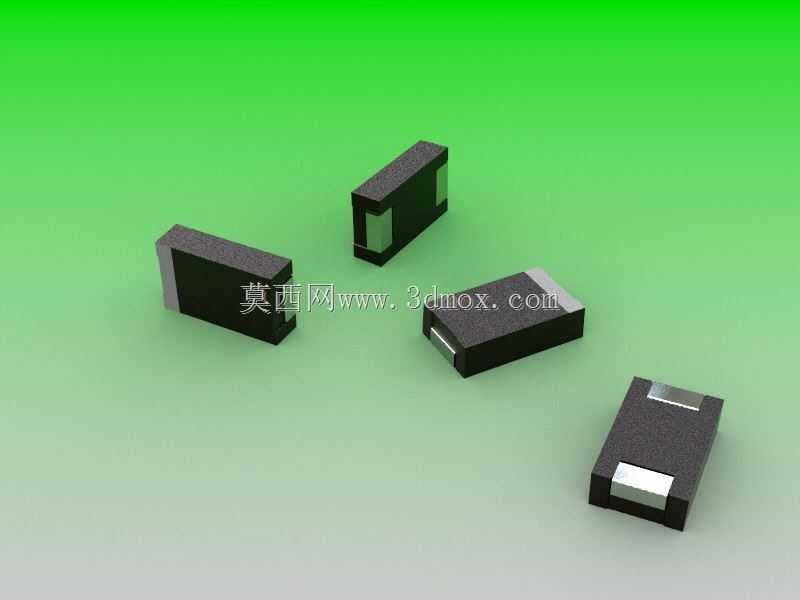

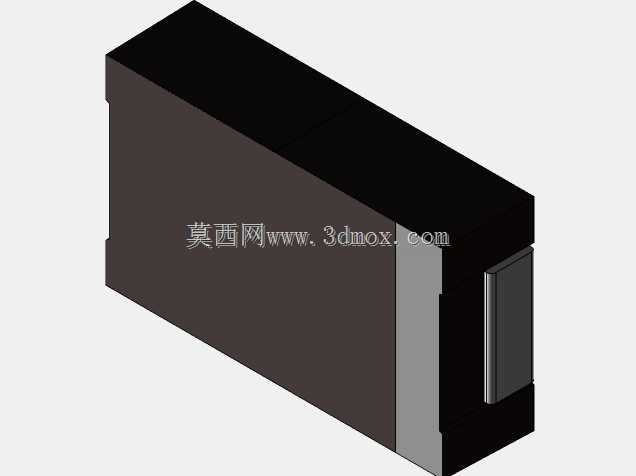

本次建模的贴片铝聚合物电容，外形尺寸严格遵循7.3x4.3x1.9mm的封装规格，建模过程中优先还原了元件的安装边界特征：两端的金属焊接端做了倒角处理，避免回流焊过程中出现锡珠爬锡过高导致的相邻元件短路；本体塑封外壳的棱角做了微小的圆角过渡，还原实际注塑生产的工艺特征，避免建模时出现完全直角的理想化结构，导致后续装配干涉校验出现误判。建模时特意区分了金属端电极与塑封本体的材质分界面，端电极的厚度、伸出本体的尺寸完全匹配实际元件的焊接要求，确保在PCB装配仿真时，焊盘与元件端电极的重叠面积符合SMT焊接工艺标准，不会出现虚焊、立碑等工艺缺陷的仿真误报。

从设计思路上，这类贴片电容的建模不需要还原内部的卷绕芯子结构，因为结构设计阶段的核心需求是确认元件的外部占位空间、与周边接插件、芯片、散热片的安全间隙，以及过回流焊时的高度是否满足整机外壳的内部净空要求。建模时将本体的顶面平整度、端电极的共面度做了精准还原，共面度公差控制在0.1mm以内，匹配实际元件的出厂精度要求，确保在做整板跌落仿真、热膨胀仿真时，元件与PCB焊盘的连接应力计算结果更贴近实际工况。在通讯模块、便携数码产品的紧凑结构设计中，这类薄型贴片电容可以贴装在BGA芯片的背面间隙区域，不需要额外预留引线弯折空间，能大幅压缩板卡的整体占用面积，建模时准确还原1.9mm的本体高度，可以帮助结构工程师在堆叠设计时精准评估板卡正反两面元件的间隙，避免出现装配时元件顶碰外壳、或者与对面元件干涉的问题。

不同于陶瓷贴片电容的硬脆材质特性，铝聚合物贴片电容的塑封本体有一定的韧性，建模时保留了本体与端电极结合处的微小台阶特征，还原实际生产中端电极与塑封本体的包边结构，这个细节在做自动化贴装的吸嘴吸附仿真时非常关键，能准确计算吸嘴与元件顶面的接触面积，避免出现吸嘴吸附偏移、抛料率升高的仿真偏差。对于电源类板卡的设计而言，这类电容的布局位置直接影响电源回路的阻抗，精准的三维模型可以帮助EMC仿真工程师准确评估元件与电源引脚的距离，优化滤波回路的走线长度，提升整板的电磁兼容性能。
