泵站教学实训流体管路实验装置

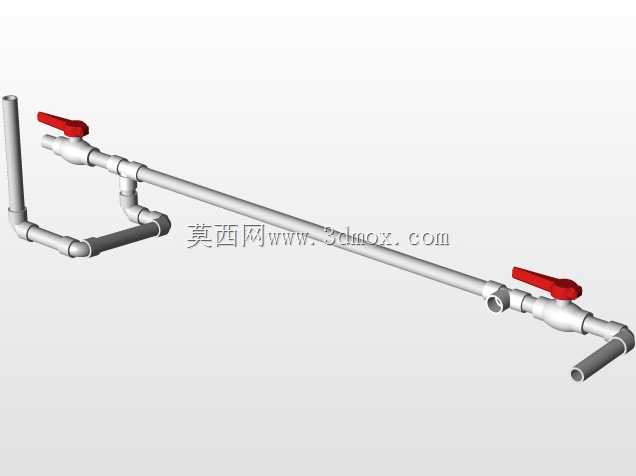

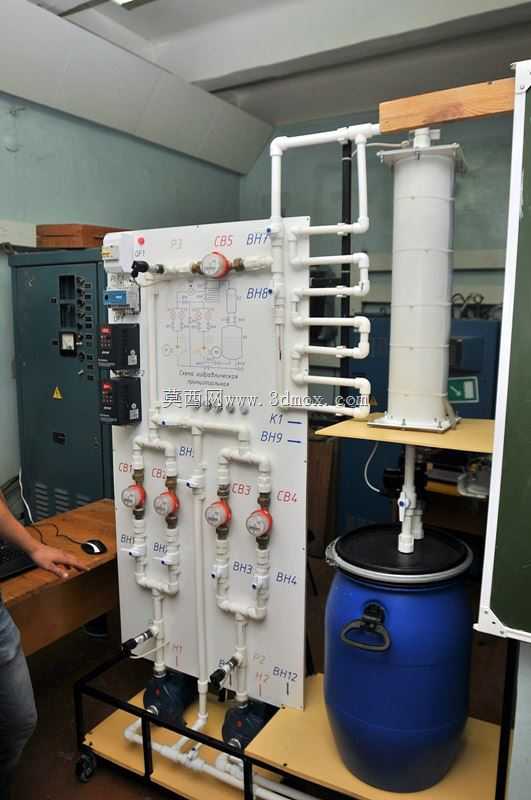

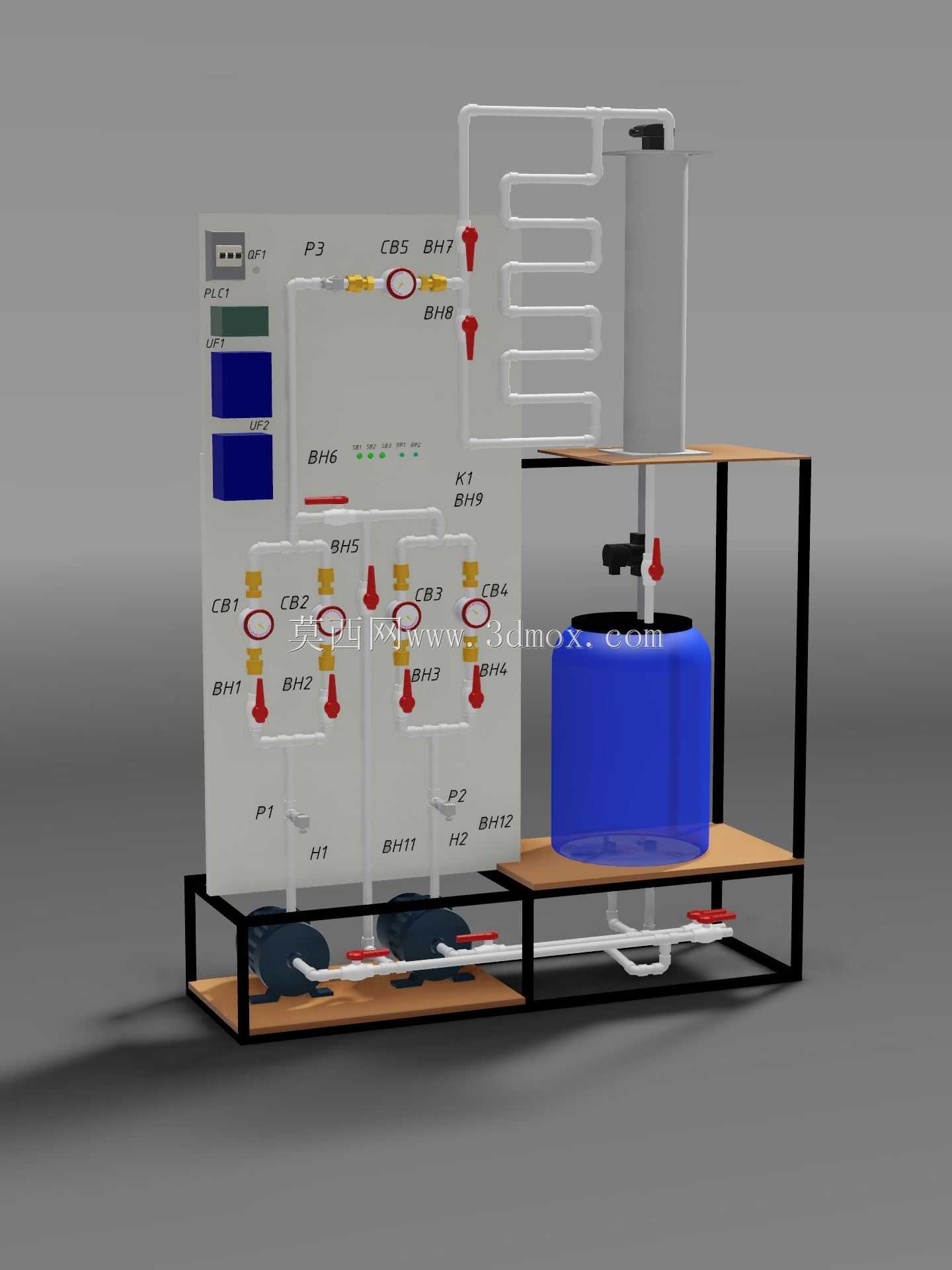

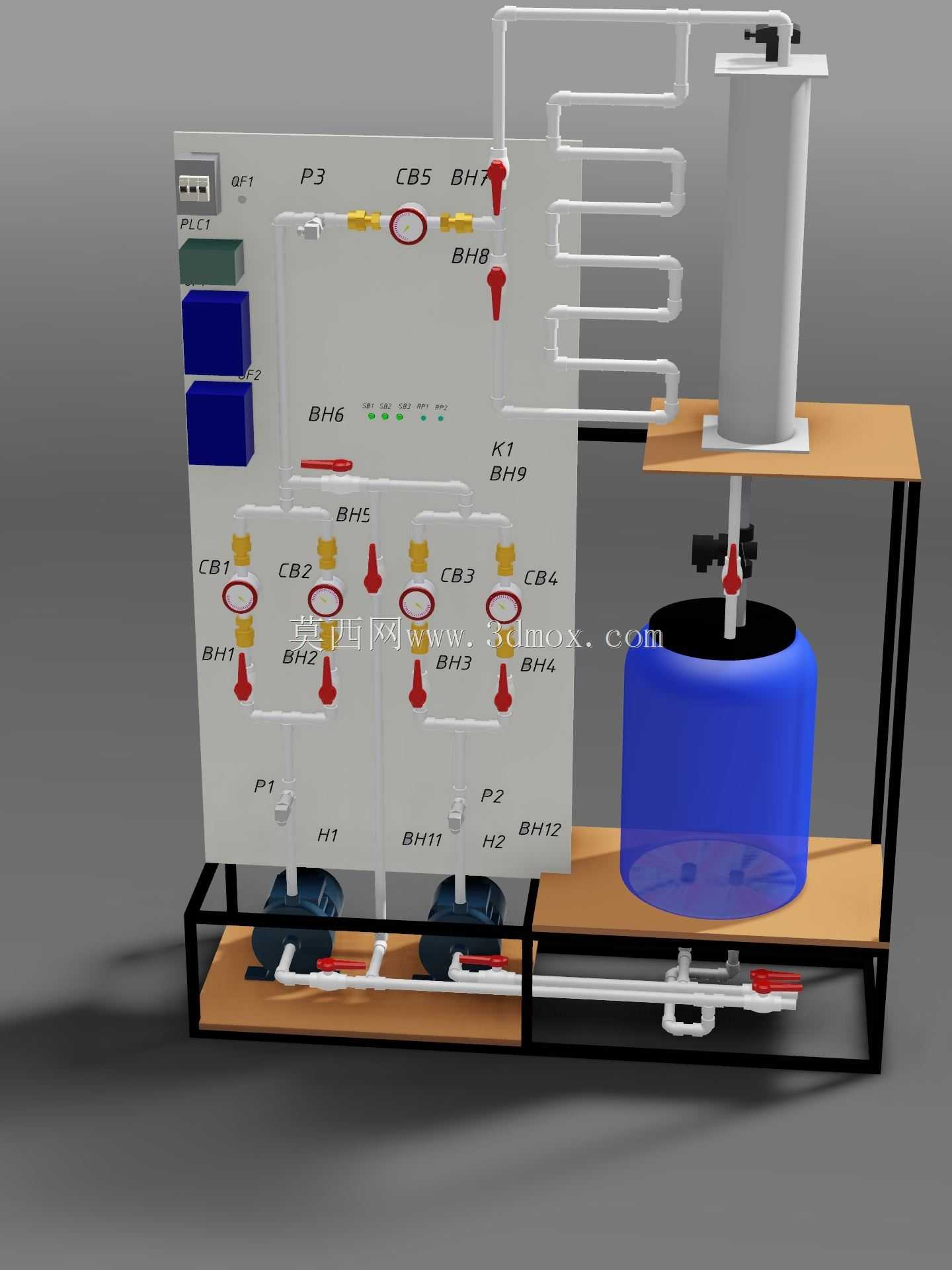

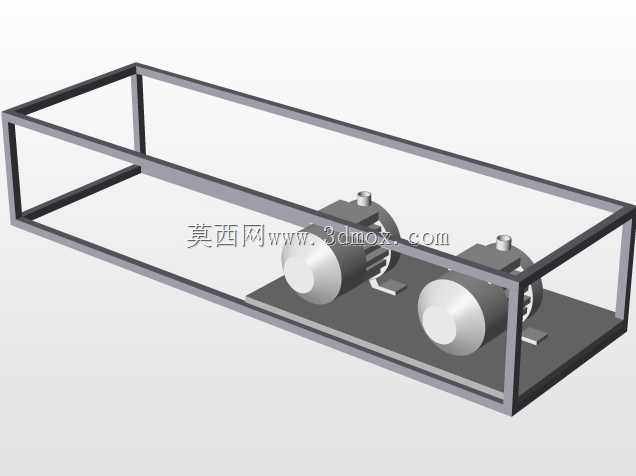

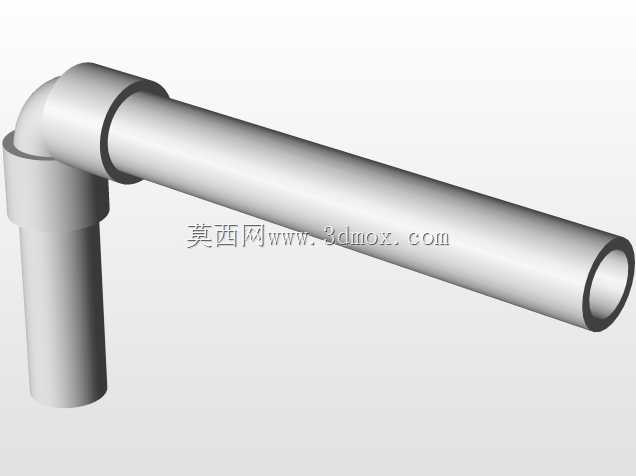

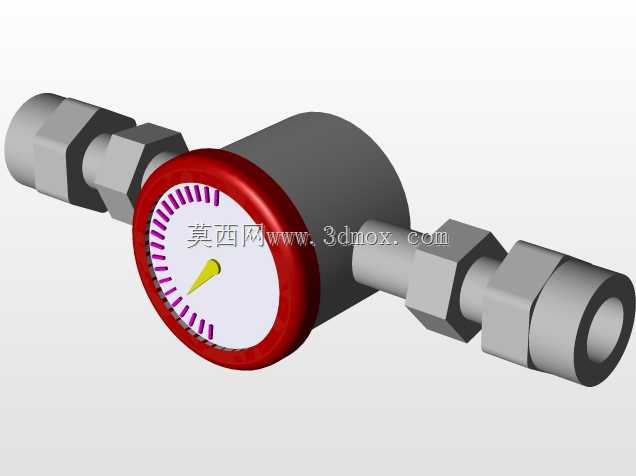

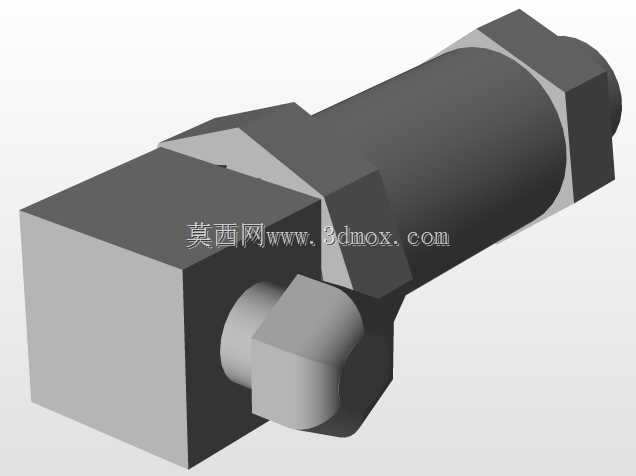

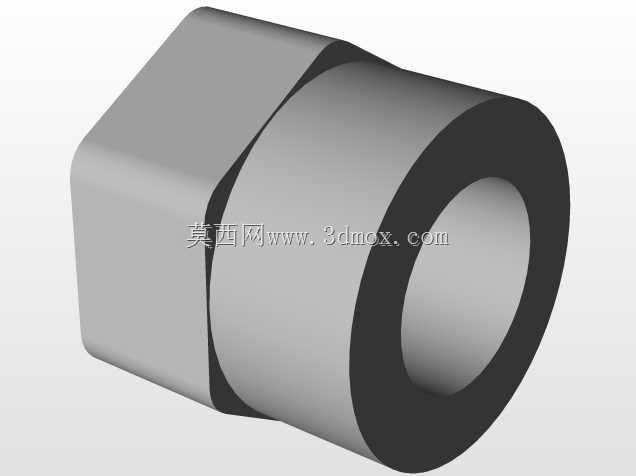

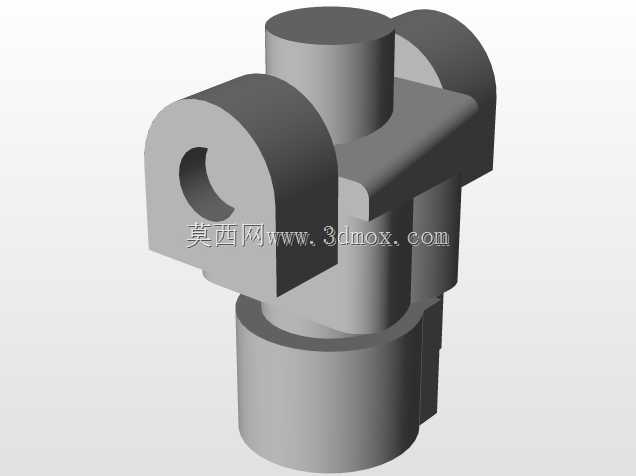

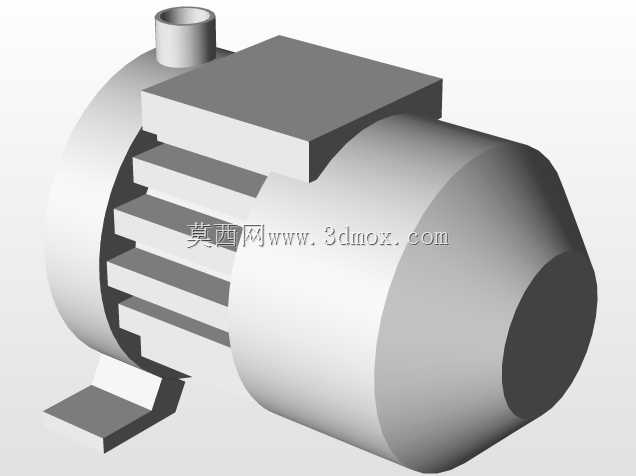

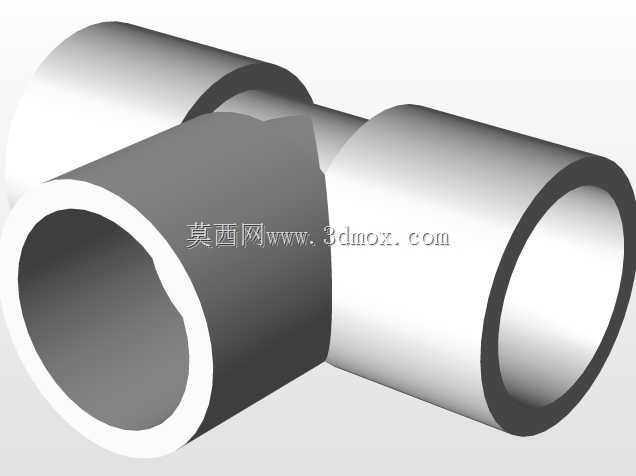

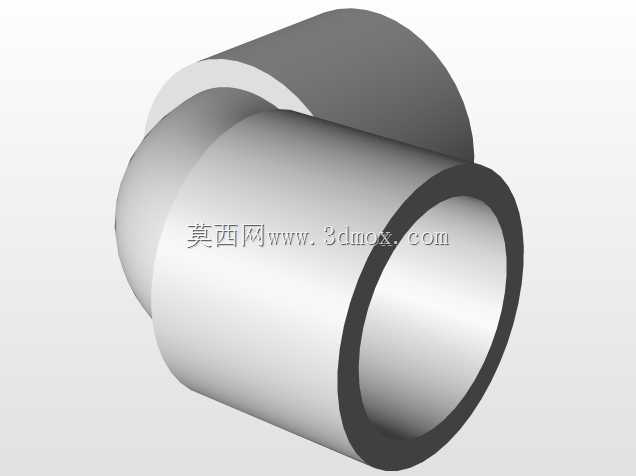

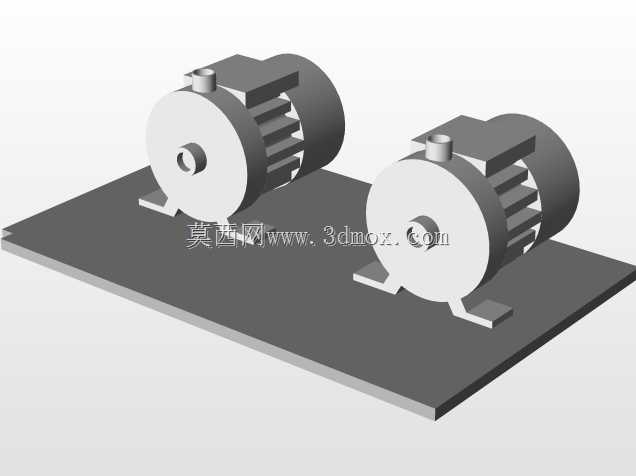

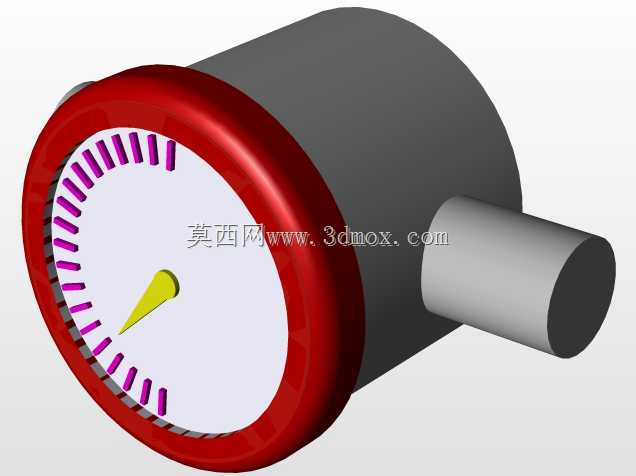

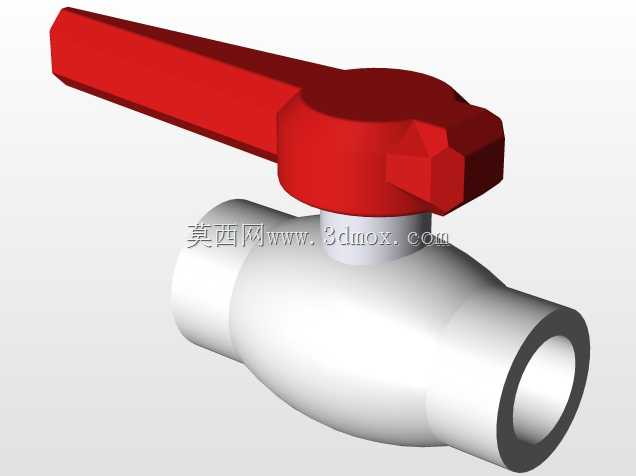

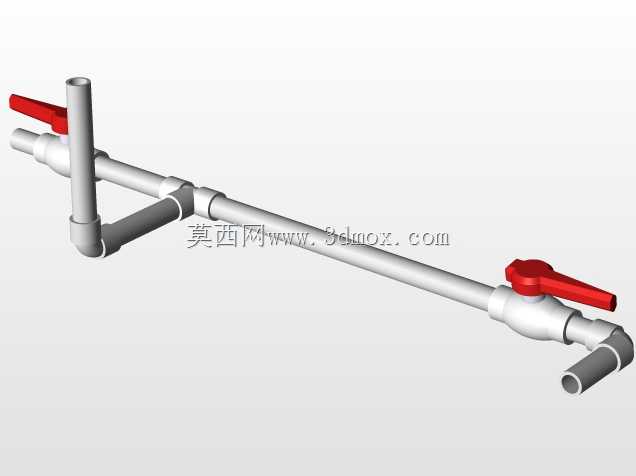

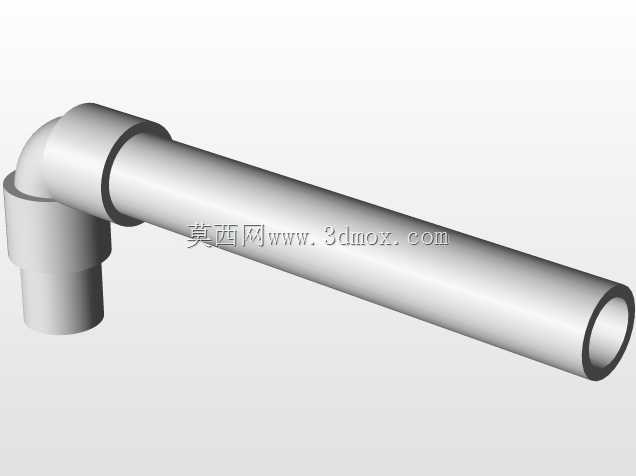

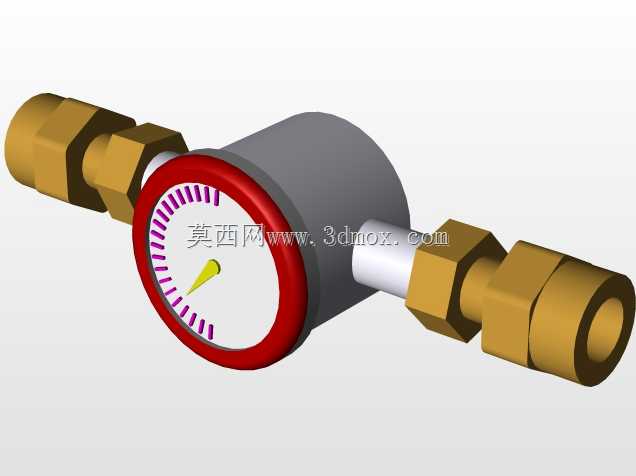

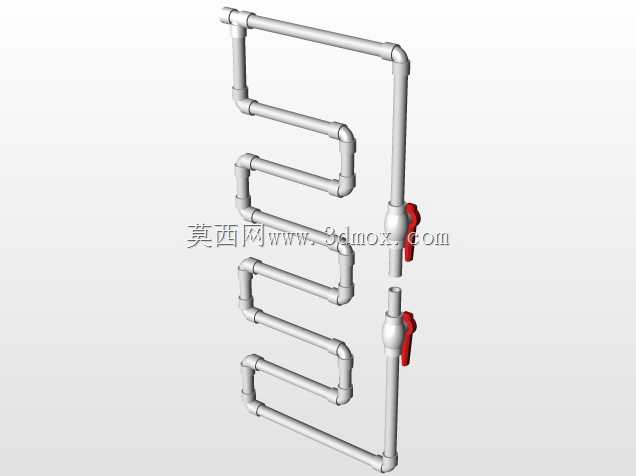

这套实训装置主要面向职业院校、工科高校的流体力学、给排水、化工原理类课程的实操教学设计，可模拟民用供水、小型工业流体输送、暖通循环水等多场景的泵站运行工况，让学习者直观理解管路阻力、阀件调节、泵组匹配的实际逻辑，不用到工业现场就能完成多工况的操作演练。装置整体采用立式框架布局，底部预留了安装固定的孔位，整体占地宽度控制在1.2米左右，纵深0.8米，总高度约1.8米，不需要额外做地基处理，放置在常规实训台或平整水泥地面即可完成部署，外接电源和储水容器就能快速投入使用，适配多数院校实训教室的空间边界。从功能设计上，装置集成了多组并联管路，每段管路上都配置了手动调节阀、流量检测元件，管路上标注了清晰的流向标识和点位编号，可单独模拟单泵单回路、双泵并联、分支管路输送、阀门节流调节等多种工况，右侧配置的立式过滤罐体和大容量储液桶，可完成流体过滤、液位控制、闭式循环等实验内容，能覆盖从基础管路认知到复杂工况调试的全阶段实训需求。设计阶段优先考虑了教学场景的可视性需求，所有管路、阀件、泵体都采用明装布局，没有做封闭外罩遮挡，学习者可以直接观察到每个部件的安装位置、连接方式，操作时能直观看到阀件开度变化对流量、压力的影响；管路连接采用标准化的快接+胶粘组合方式，后期更换部件、调整管路走向时不需要复杂的加工工具，维护成本极低。面板上预留的原理图印刷区域，将实物管路走向和原理图一一对应，能帮助学习者快速建立实物和理论图纸的对应认知，降低入门理解门槛。泵组安装在底部的减震支撑板上，运行时的震动不会传递到框架整体，避免管路长期受震动出现接口渗漏的问题，所有管路的排布都预留了足够的操作空间，手动调节阀门时不会和相邻部件产生干涉，日常拆装练习也有足够的手部操作空间。储液桶采用大容量耐腐材质，可满足长时间循环实验不用频繁补液，桶盖位置预留了管路穿装孔和排气口，运行时不会出现桶内憋压或者液体溅出的问题，立式过滤罐体采用快开式结构，可快速更换内部滤料，完成不同过滤精度的实验内容。
