工业用梯形电源插座线槽结构设计

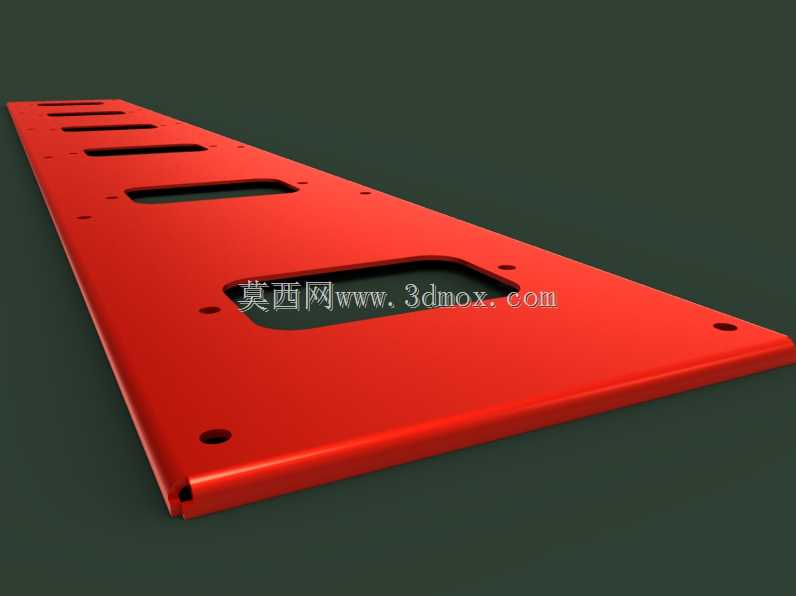

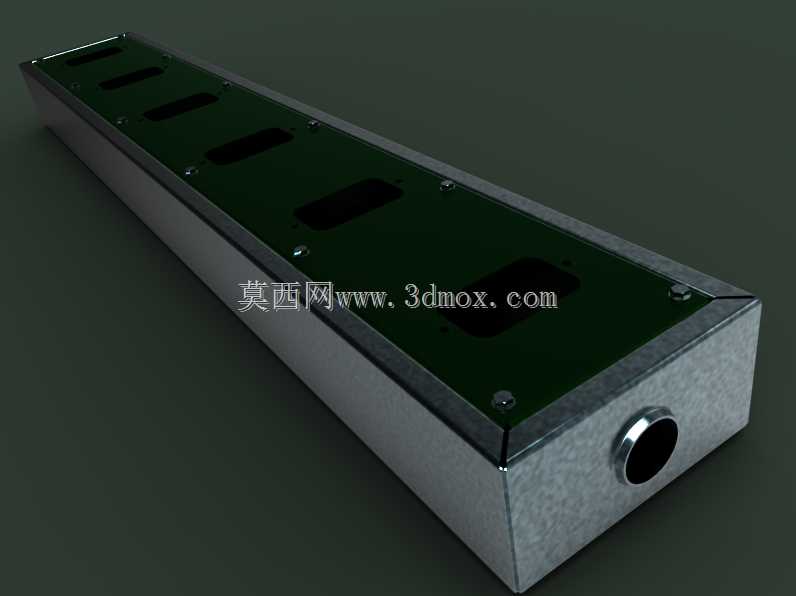

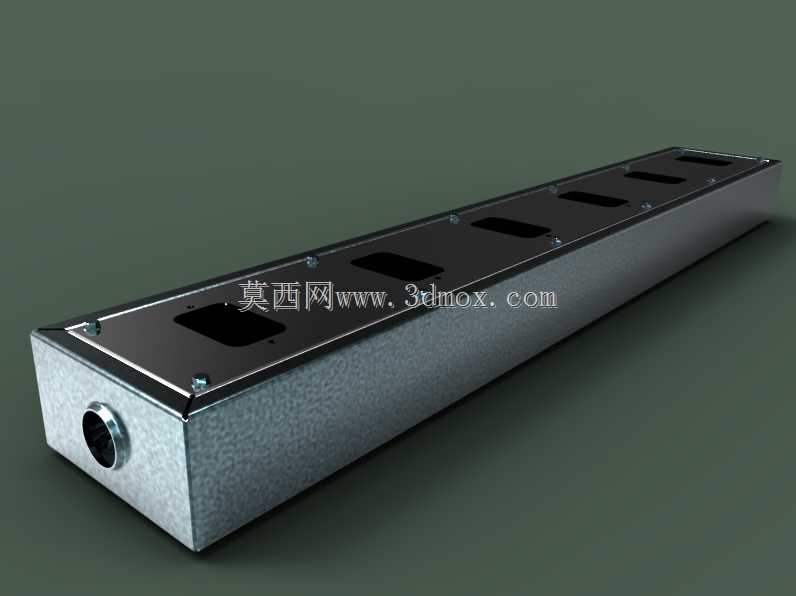

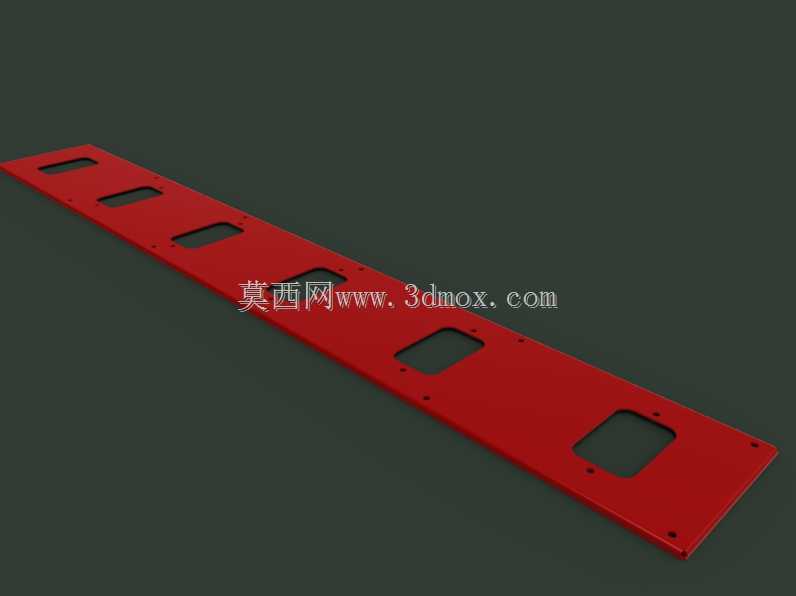

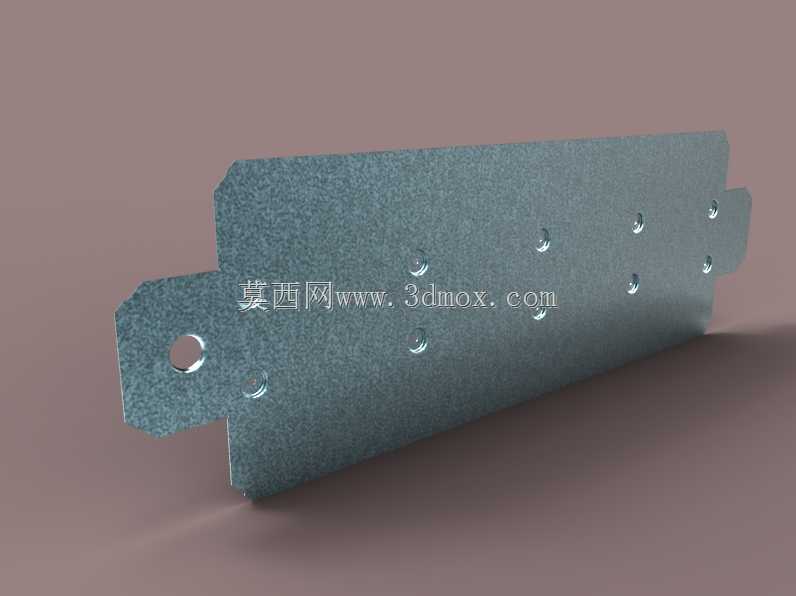

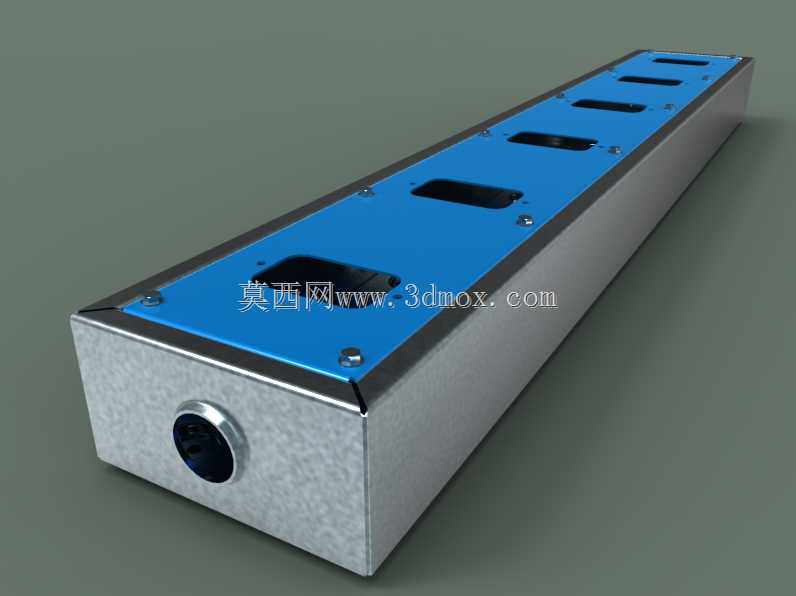

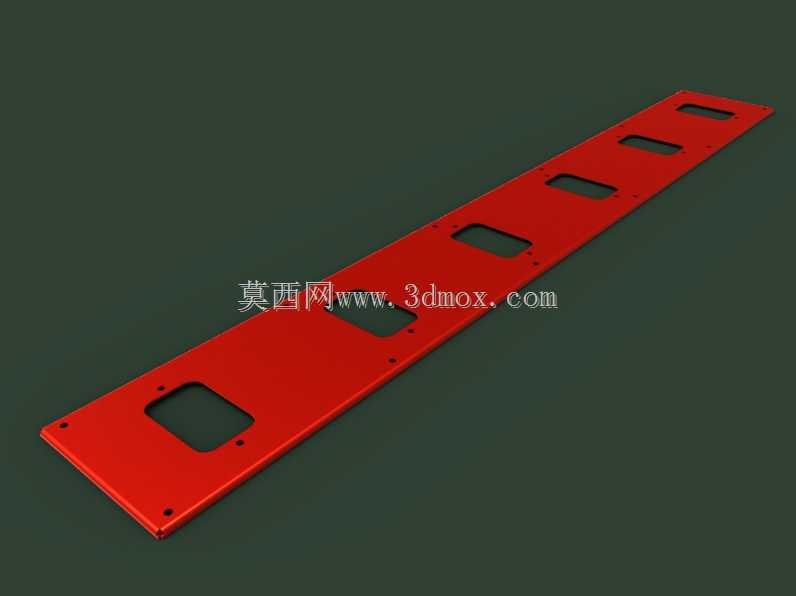

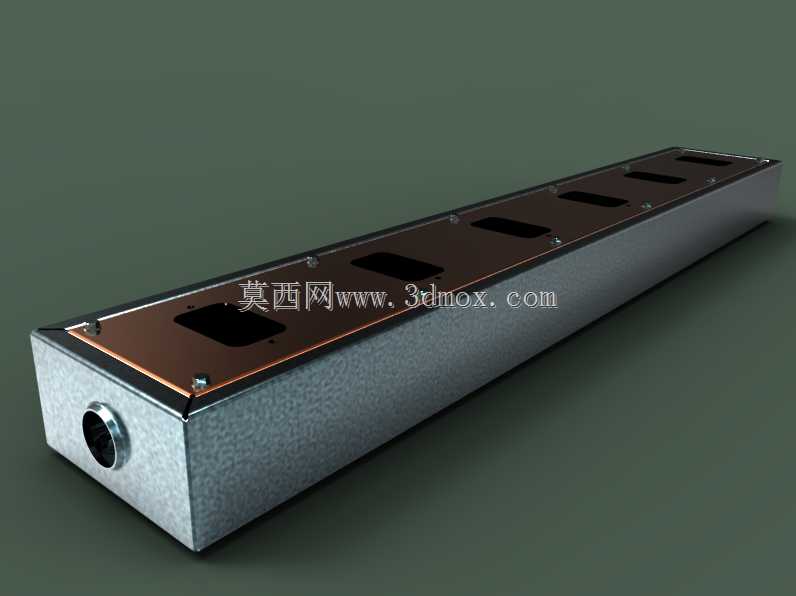

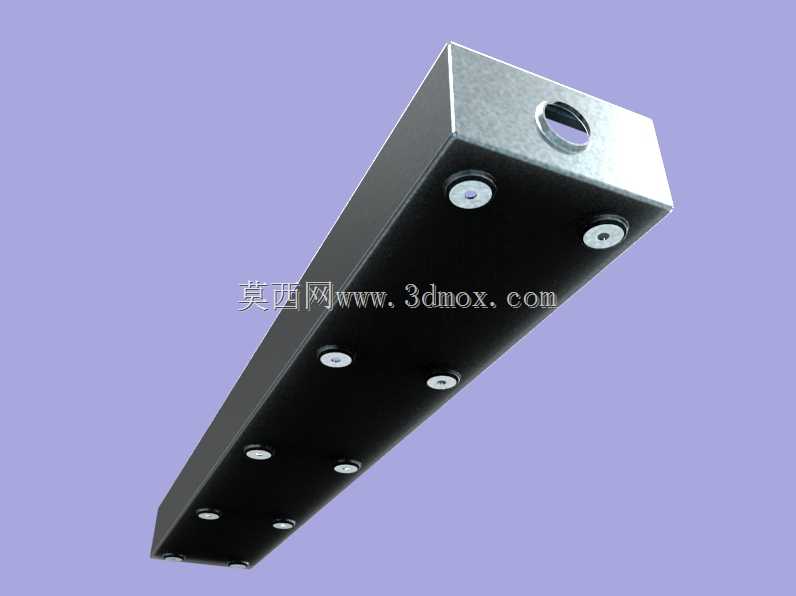

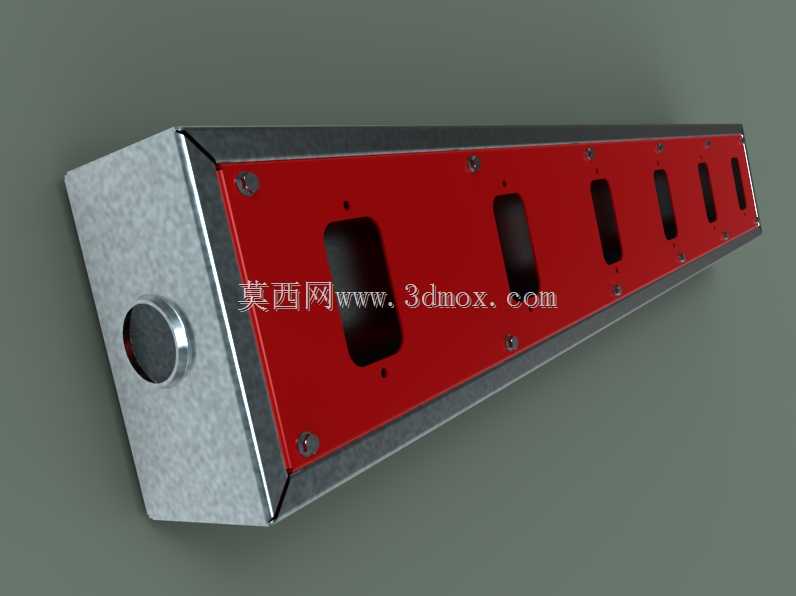

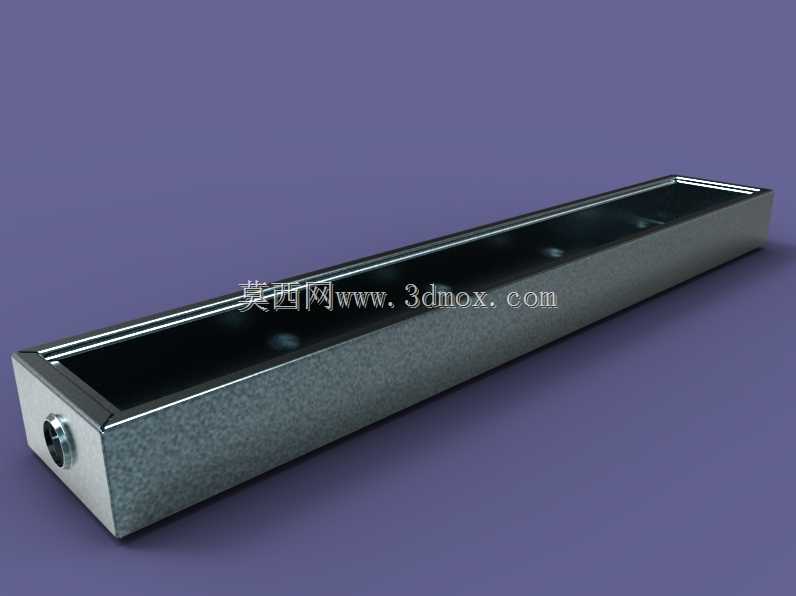

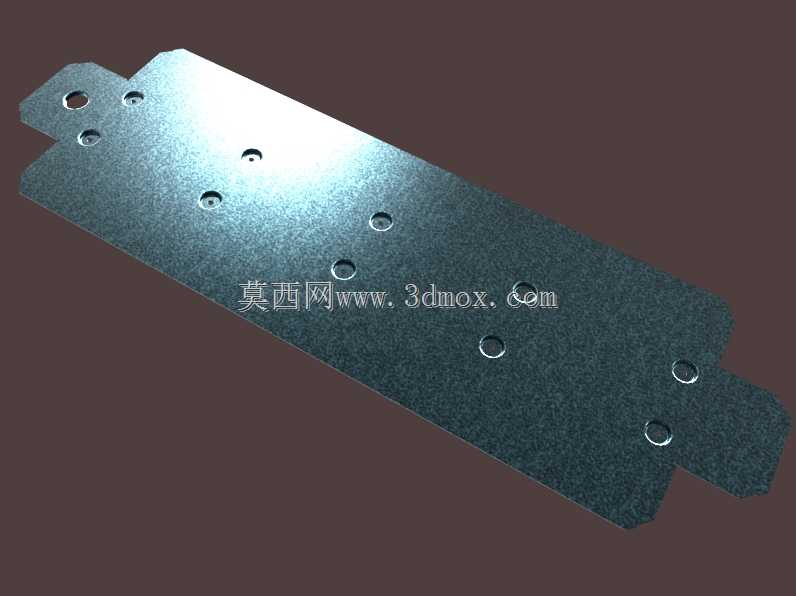

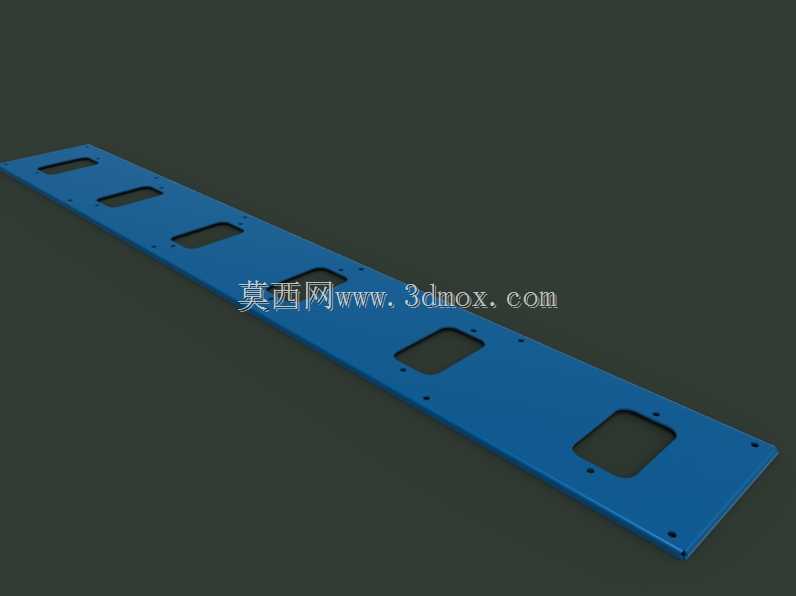

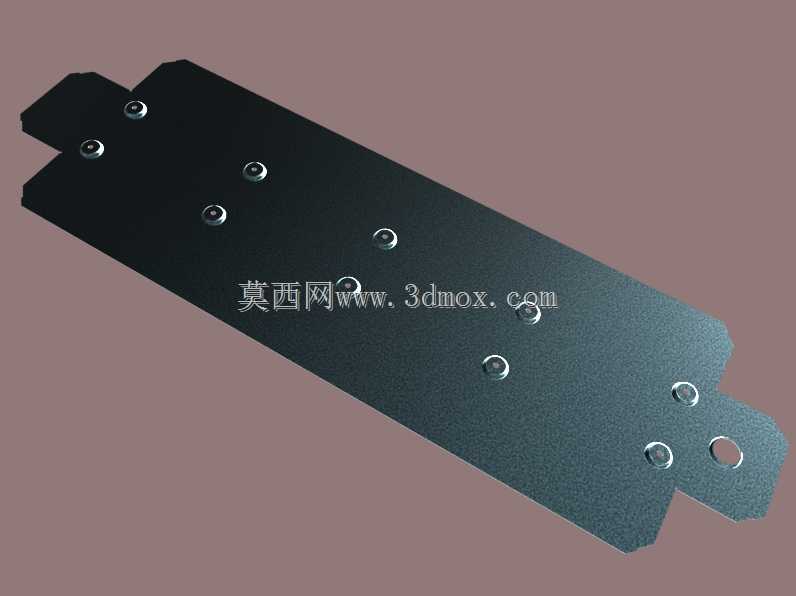

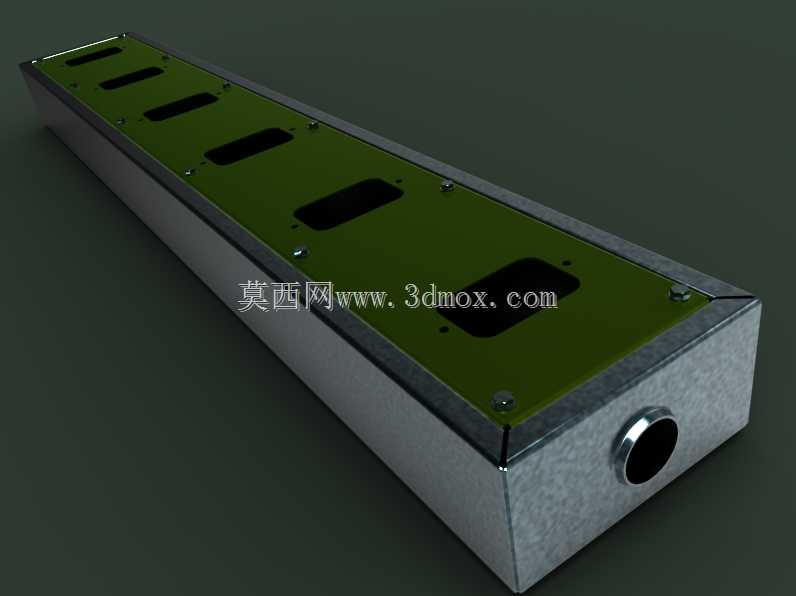

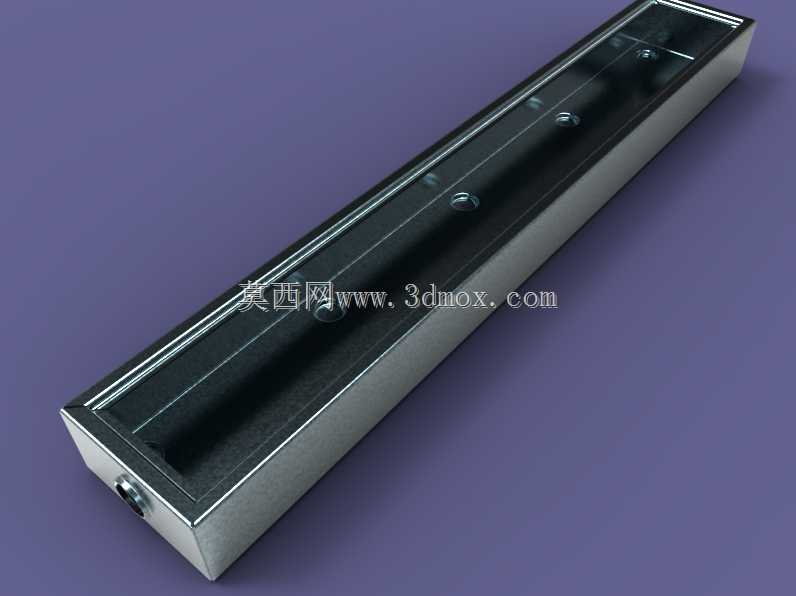

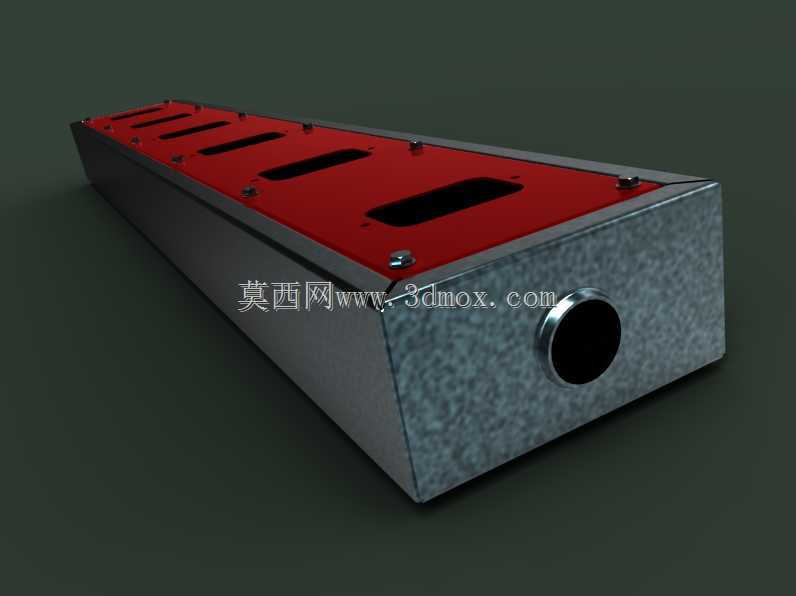

在工业现场布线、设备集成配套的场景里，这类梯形结构的电源插座线槽常被用于设备侧边、生产线工位旁的强电布线与插座承载，替代传统方形线槽在斜面安装、窄空间排布时的适配缺陷。从实际使用需求出发，这类线槽的主体采用镀锌钢板折弯成型，镀锌层的厚度控制在常规工业户外配套的常规区间，能够应对车间内少量切削液飞溅、常规湿度环境下的防锈需求，不需要额外做表面喷涂处理就能满足多数非强腐蚀场景的使用要求。上盖采用红色涂装钢板，一方面和银灰色主体形成视觉区分，方便运维人员快速识别线槽开盖位置，另一方面红色的警示属性也能提醒周边人员注意内部强电线路，避免误碰。上盖通过沉头螺丝与主体锁紧，螺丝孔位沿上盖长度方向等距排布，每间隔一段距离设置一个固定点，既保证上盖和主体的贴合度，避免车间内的粉尘、切削液进入线槽内部污染线路，也方便后期运维时快速拆卸，不需要撬动结构就能完成内部线路的检修调整。线槽整体为变截面梯形结构，一端截面尺寸更大，另一端逐步收窄，这种结构主要是为了适配设备侧面的斜面安装空间，很多工业设备的侧边护板为了避让操作空间、避免棱角磕碰会做斜切处理，传统等截面方形线槽无法贴合斜面安装，会突出安装面形成磕碰隐患，梯形结构的侧面斜度可以和设备护板的斜度完全匹配，安装后线槽外表面和设备护板齐平，不会突出多余结构。线槽端面预留的圆形过线孔，是用于引入主供电线缆，孔位边缘做了卷边钝化处理，避免穿线时锋利的钢板边缘割破线缆绝缘层，实际使用时可以根据线缆直径在孔位处加装橡胶护线圈，进一步提升线缆防护等级。上盖表面开设的多个长条形开孔，是用于内嵌安装电源插座模块，每个开孔的尺寸对应常规工业插座的安装尺寸，插座模块可以从线槽内部固定在开孔位置，接线完成后盖上上盖，仅露出插座操作面，既保证内部接线的整洁，也能避免接线端子外露带来的安全隐患。设计这类线槽时，首先要确认安装面的斜度参数，以此确定线槽两个端面的高度差与侧面倾斜角度，保证安装贴合度；其次要根据需要承载的插座数量、内部走线的线径总和来确定线槽的内部净空间，避免线缆填充率过高导致散热不佳，通常内部线缆的总截面积不超过线槽内部净截面积的40%，预留足够的散热与后期加线空间；还要考虑安装固定的孔位设置，在线槽主体的背部预留沉头安装孔，孔位避开内部走线的常用区域，防止安装螺丝顶伤内部线缆。实际选型配套时，要注意线槽的整体长度要匹配安装工位的需求长度，过长会浪费安装空间，过短则无法覆盖所有需要布置插座的点位，端面过线孔的尺寸要匹配引入主电缆的外径，保证密封件能够正常安装。
