大尺寸铝电解电容D50H92结构设计

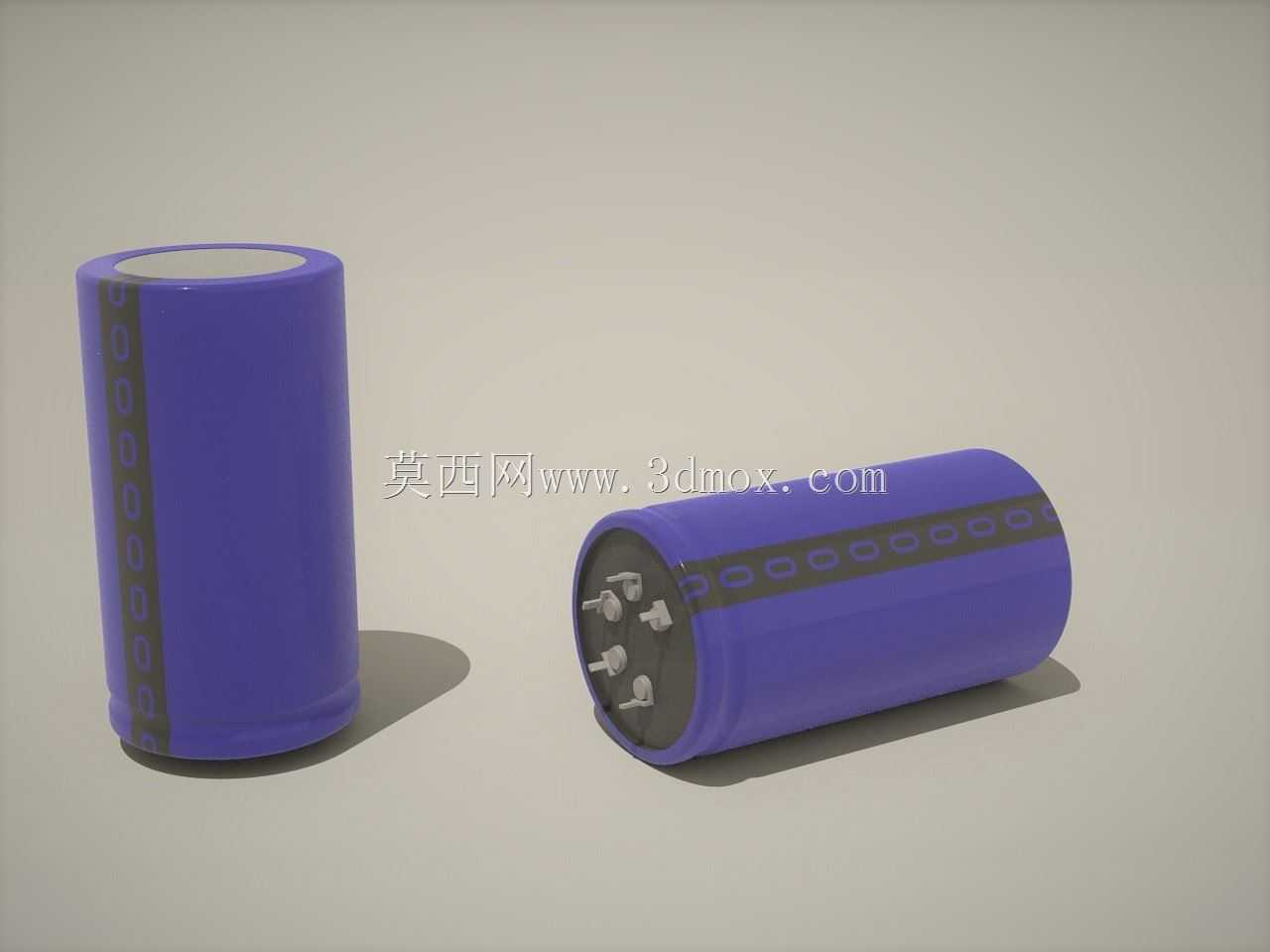

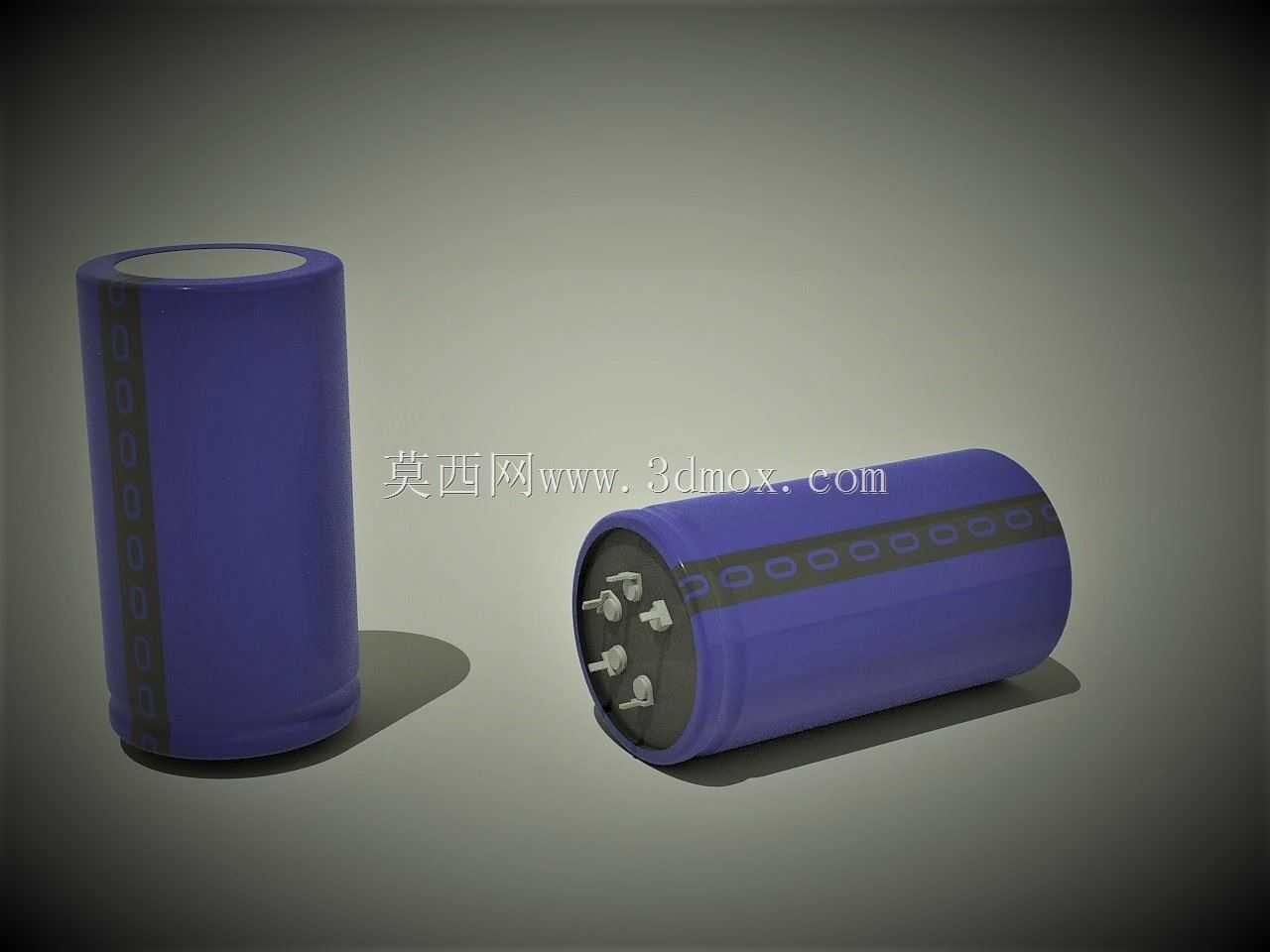

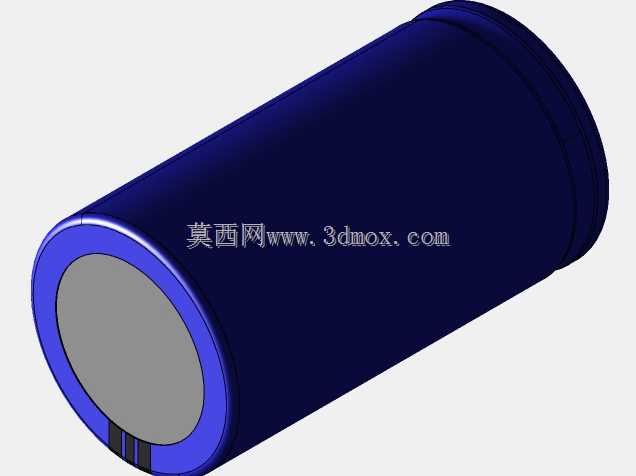

在工业变频、大功率开关电源、新能源逆变设备的PCB布局阶段，直插式大容量铝电解电容是核心的储能滤波元件，本次建模的D50mm直径、92mm高度规格电容，属于中大功率设备常用的螺栓引脚型大容量电解电容，主要承担母线电压滤波、浪涌电流吸收、瞬时大电流补偿的作用，在伺服驱动、UPS不间断电源、光伏逆变器的主功率回路中应用极为广泛。这类电容的引脚为螺栓式硬引出端，和普通小容量直插铝电解电容的软引脚不同，安装时需要在PCB上预留对应孔径的安装孔，通过螺母锁紧实现电气连接与机械固定，因此建模时需要严格把控引脚的中心距、引脚直径、引脚伸出端面的长度，避免实际生产时出现引脚无法对位、安装后电容本体倾斜的问题。从结构设计角度看，电容本体为圆柱形铝壳封装，外壳侧面带有负极标识条，标识条上印有容值、耐压、温度等级等参数的印刷区域，建模时预留了标识条的凹凸结构，方便后续渲染或出工程图时添加参数标注。电容的顶部为密封铝盖，带有防爆刻痕结构，当电容内部因过温、过压产生异常气体时，防爆刻痕会优先破裂泄压，避免壳体爆裂引发周边元件损坏，建模时还原了防爆槽的深度与走向，可直接用于设备的安规距离校验。在安装边界把控上，除了本体直径50mm、总高度92mm的核心尺寸外，还需要考虑引脚折弯预留空间、电容本体与周边功率器件的绝缘间隙、顶部防爆阀上方的泄压预留空间，通常这类大电容安装时，PCB对应位置需要做挖空处理，让电容本体下沉一部分来降低整机高度，或者通过电容固定夹将电容侧面锁附在安装支架上，避免设备运输或震动过程中引脚受力断裂。建模过程中还原了电容底部的绝缘垫片结构，该垫片用于隔离铝壳与PCB表面，防止电容外壳带电引发短路，垫片的厚度、外径都按照行业通用规格做了还原，可直接用于整机的结构干涉检查。这类大电容在布局时还要考虑散热空间，周边不要紧贴发热量大的MOS管、整流桥等器件，避免高温加速电解液干涸缩短电容寿命，模型的尺寸精度完全满足结构布局阶段的空间校验需求，引脚位置、本体轮廓、安装基准面都和实物一致，导入装配体后可直接完成布局约束，不需要二次调整尺寸。
