带透明视窗的曲柄摇杆自动传动机构

这套自动传动机构的设计，最初是面向小型自动化产线上的工位间歇送料场景做的方案验证，核心是通过曲柄摇杆的运动转换，把连续的旋转输入转化为摆臂的定角度往复摆动，适配需要小行程、固定节拍往复动作的工位需求，比如小型零件的工位推送、检测工位的探头往复避让、轻载物料的定角度拨料这类场景，相比气缸直推的方案，这套纯机械结构的传动不需要额外布置气路和电磁阀，在紧凑空间内的布置灵活性更高，也不存在气源压力波动导致的动作节拍偏差问题。

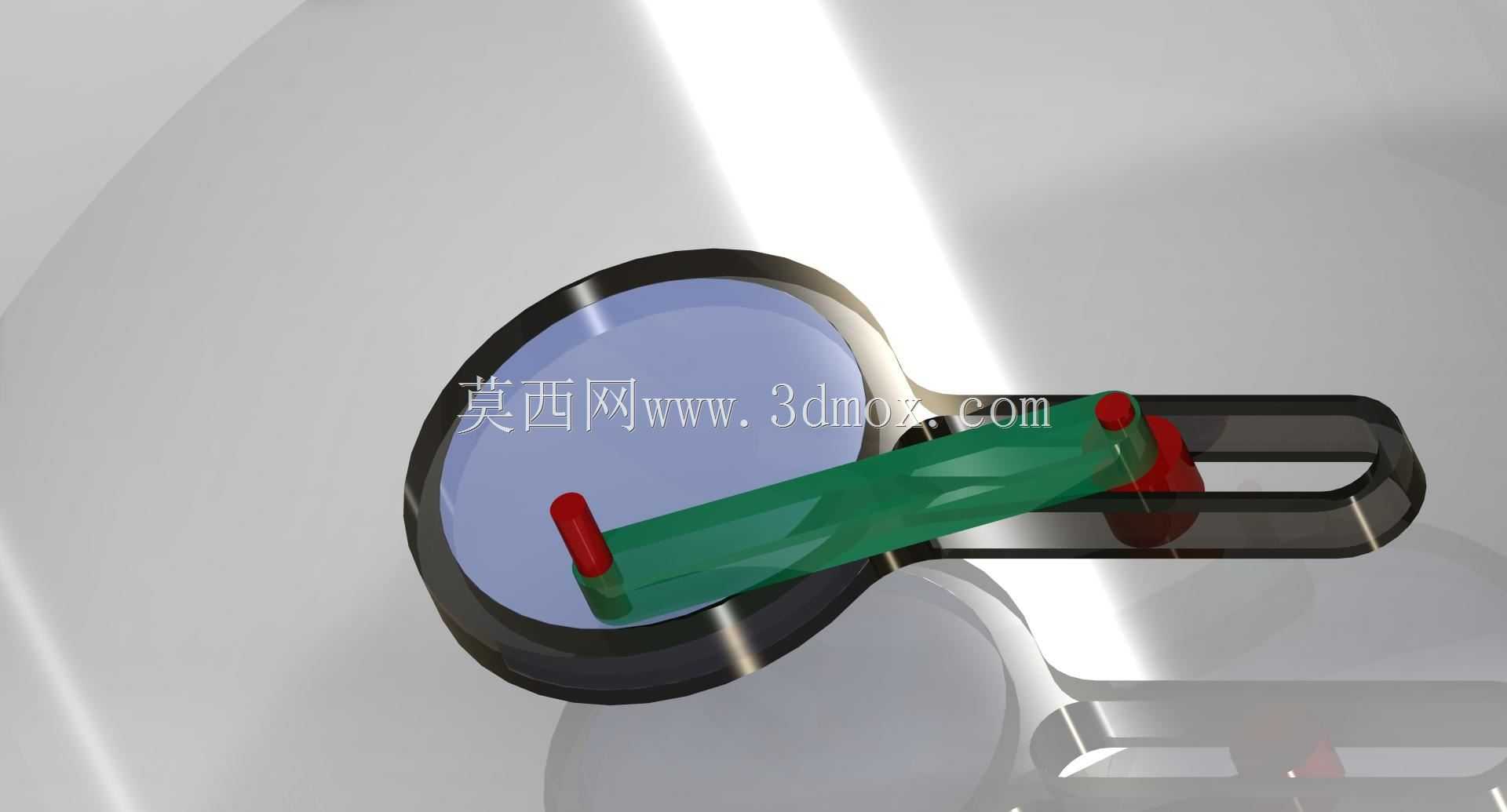

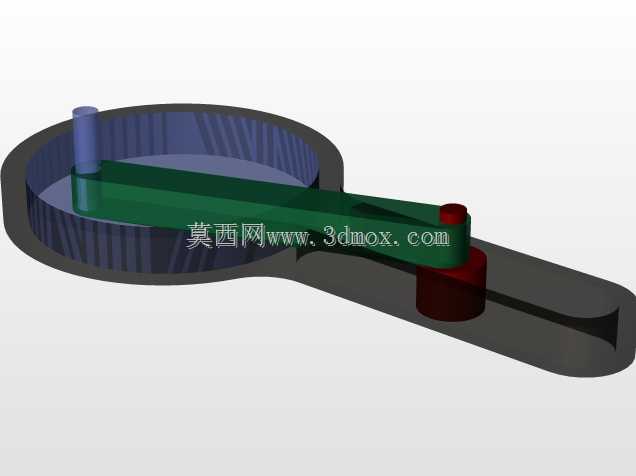

从结构设计逻辑来看，这套机构把圆形视窗和传动轮做了集成设计，外侧的黑色环形边框既是视窗的压装固定结构，也是内置曲柄的安装基座，透明视窗采用圆弧面设计，一方面可以在设备运行时直观观察内部曲柄销的运动状态，方便日常巡检时快速判断机构是否出现卡滞、销钉松脱的故障，另一方面圆弧面的结构强度比平面视窗更高，在有少量切削液、粉尘飞溅的工位上也不容易积存杂物，日常清洁维护更方便。绿色的摆臂做了等截面的矩形结构设计，两端的红色柱销分别连接曲柄端和摇杆端，摆臂的长度经过运动学仿真校核，在整个摆动行程内不会和外侧的固定滑槽发生运动干涉，摆臂和滑槽的配合面做了小间隙配合设计，预留了0.2mm的单边间隙，既可以避免加工误差导致的运动卡滞，也能控制摆臂运动过程中的横向窜动量，保证末端执行件的动作位置精度。

安装边界上，这套机构的核心安装面是后侧的圆形基座法兰，法兰上预留了三个均布的安装孔，可以直接通过螺栓固定在设备的立式安装板上，不需要额外做复杂的安装支架，整体的外轮廓厚度控制在80mm以内，在设备侧面安装时不会占用过多的侧向空间，适配桌面型小型自动化设备的紧凑布局要求。设计过程中对摆臂的两个极限摆动位置做了硬限位校核，当曲柄运转到上下止点位置时，摆臂的摆动角度刚好覆盖工位需要的45度工作行程，不会出现过冲撞击机架的问题，两端的红色柱销采用可拆卸设计，磨损后可以直接快速更换，不需要整体拆解整个机构，降低了后期的维护成本。整个机构的运动副都做了自润滑设计的预留，销钉和摆臂的配合面可以镶嵌石墨铜套，在长时间连续运转的工况下也不需要频繁加注润滑油，适合无尘车间、洁净工位这类不方便频繁做润滑维护的使用场景。
