N沟道射频功率MOSFET表面贴装器件

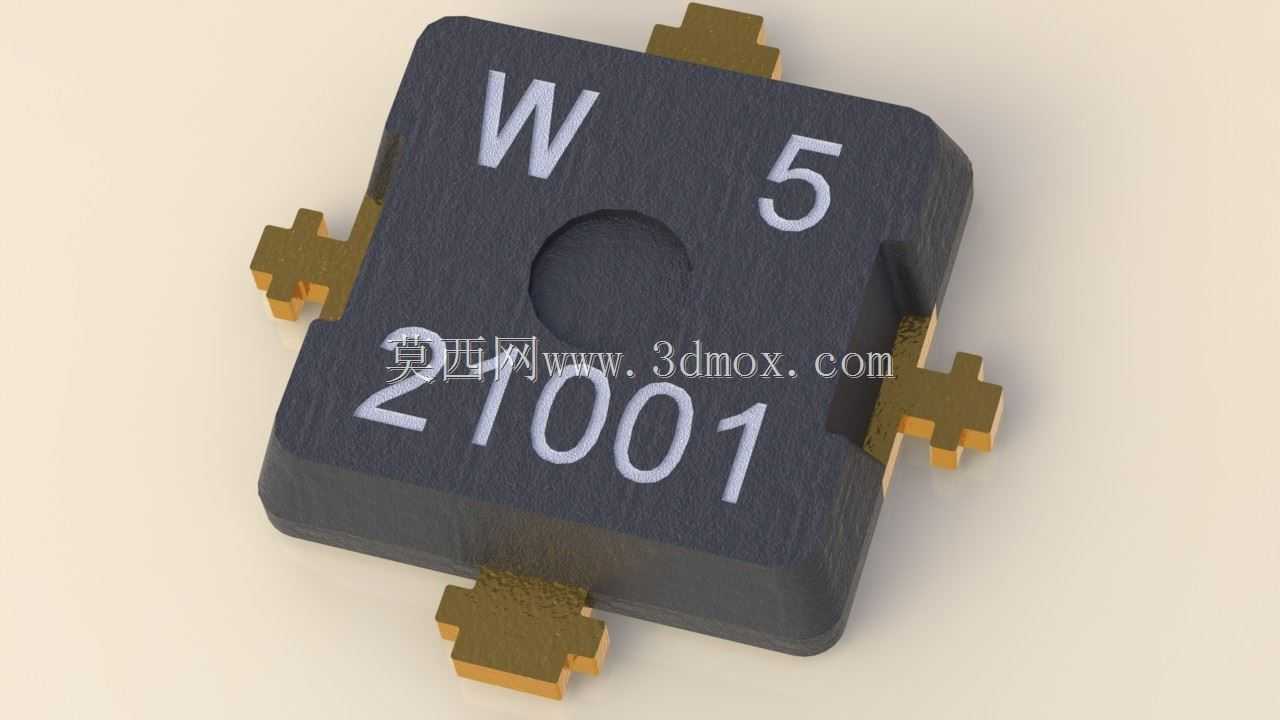

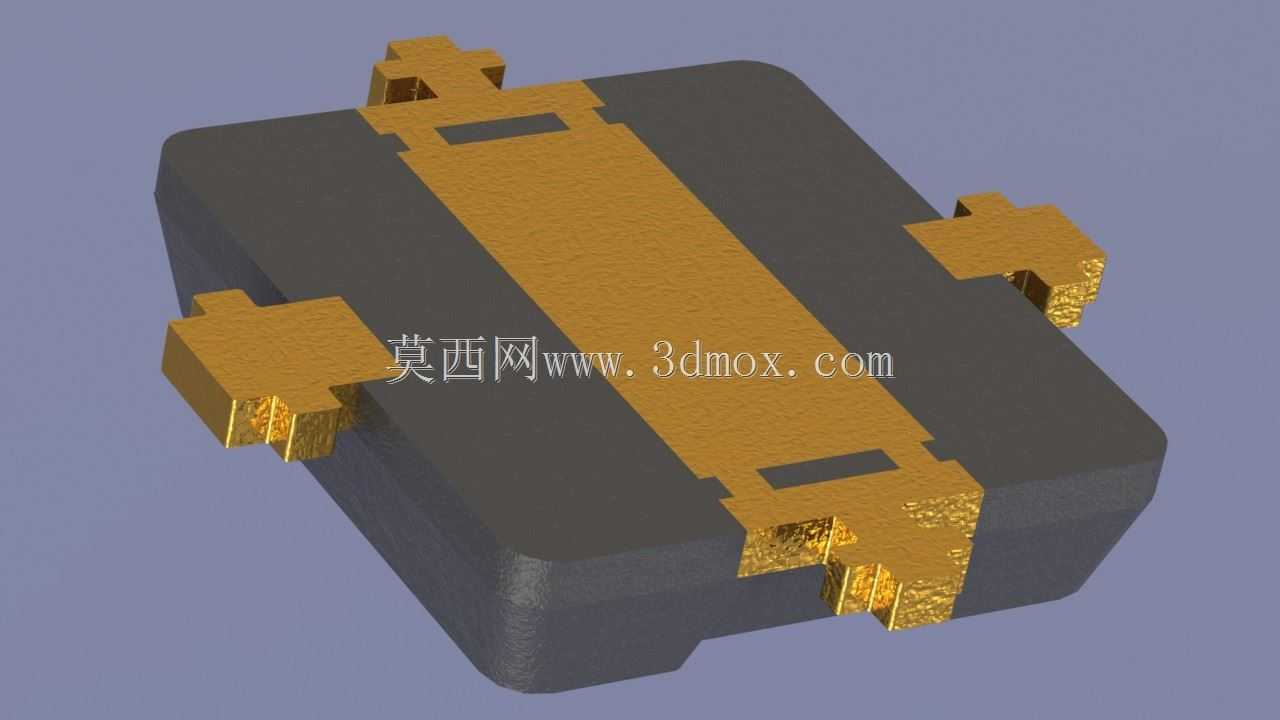

这款N沟道硅功率横向扩散MOS FET，核心面向7.5V无线电系统的传输功率放大场景设计，在460MHz工作频段、7.5V供电条件下可实现40.0dBm的输出功率，功率附加效率可达68%，能在手持对讲设备、小型无线数传终端、低功耗射频发射模块中承担末级功率输出的核心作用，适配便携式无线电设备对小体积、高效率发射链路的选型需求。器件采用表面贴装封装形式，四个方向延伸出十字形镀金引出端子，端子结构做了阶梯式限位设计，在SMT回流焊接过程中可自动对位焊盘，降低贴片偏移风险，同时镀金层能保证焊接后的接触可靠性，减少高频信号传输过程中的接触损耗。封装本体为方形黑色塑封结构，顶面预留圆形定位标记点，同时丝印字符清晰标注器件标识，方便生产环节的视觉识别与来料核对，本体边缘做了微小倒角处理，避免封装应力集中导致的本体开裂问题。设计过程中针对射频应用的阻抗匹配需求做了端子布局优化，四个引出端的对称排布可降低引脚间的寄生参数耦合，减少高频工作状态下的信号串扰，封装内部的芯片粘接工艺采用低应力导电胶，兼顾散热性能与温度循环下的结构可靠性，可适应-40℃到85℃的工业级工作温度范围。安装边界上，器件整体占用PCB板面积极小，四个焊盘的布局间距符合常规表面贴装工艺的最小间距要求，不需要额外预留特殊的安装空间，可直接布局在射频链路的末级位置，靠近天线馈点减少传输线损耗，封装厚度控制在薄型器件范畴，适配便携式设备的薄型化结构设计需求，不会对整机的内部堆叠造成额外的空间占用。在实际选型应用中，该器件可直接替代同参数等级的进口射频功率管，不需要对周边匹配电路做大幅调整，能降低中小功率无线设备的物料成本，同时其稳定的效率表现可减少发射链路的发热，降低整机散热设计的压力，适合批量应用在民用低功率无线电发射设备中。建模过程中完整还原了封装本体的细微纹理、端子的金属质感与倒角细节，顶面的丝印字符与定位孔尺寸完全按照实物规格绘制，可直接用于PCB装配仿真、整机结构干涉检查、产品外观渲染等场景，帮助结构工程师在设计阶段提前确认器件的安装空间，避免后期打样出现装配干涉问题。
