移远M85型GSM/GPRS通讯模块三维结构

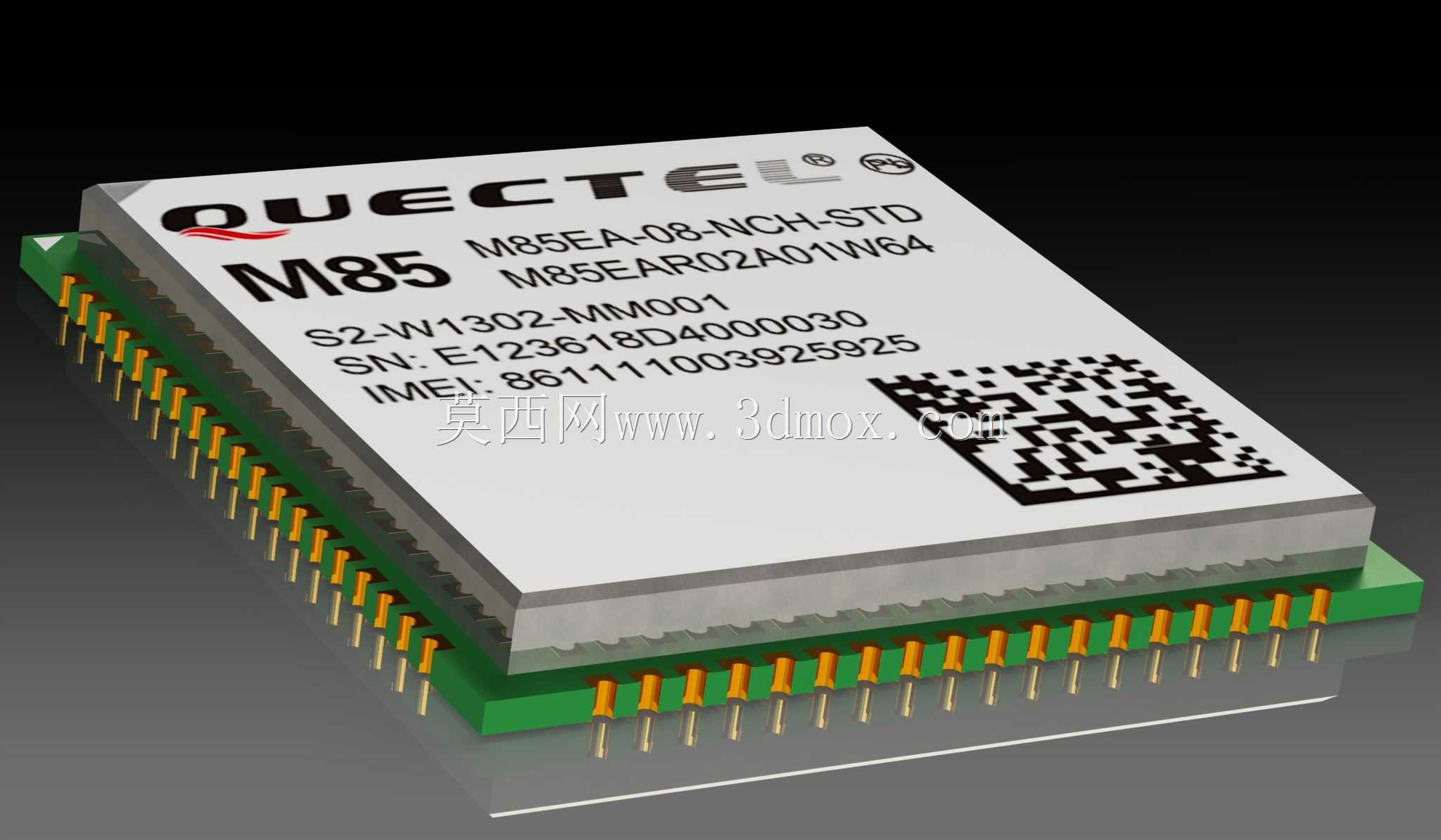

在物联网终端、远程数传设备的硬件结构设计环节，通讯模块的安装适配是结构工程师需要重点考量的部分，这款M85型GSM/GPRS模块的三维结构，完整还原了实物的引脚排布、壳体轮廓与安装基准，能直接嵌入各类终端设备的整体装配设计中，省去手动测绘模块尺寸的重复工作。从实际应用场景来看，这类模块常被集成在智能抄表终端、车载定位设备、远程安防报警主机、工业无线数传终端里，负责实现设备与公网的无线数据交互、短信收发、语音透传等功能，是小体积低速率物联网设备的核心通讯部件。从结构设计细节来看，模块主体采用矩形塑封壳体，表面丝印清晰标注了模块型号、序列号、IMEI码与二维码标识，建模时完整还原了这些表面特征，方便在整机BOM核对、装配可视化环节快速识别部件型号。模块底部采用双排邮票孔贴片引脚设计，引脚沿模块两侧长边均匀排布，建模时严格还原了每根引脚的间距、伸出长度与焊盘边界，结构工程师在设计PCB封装、设备内部安装槽位时，可以直接参考模型的引脚尺寸预留焊盘位置，避免出现引脚干涉、焊盘对位偏差的问题。模块的安装边界需要结合实际贴片工艺考量，模型标注的模块本体长宽高尺寸，可作为结构设计时预留安装空间的依据，通常在终端设备内部布局时，需要在模块上方预留至少2mm的净空区域，避免金属壳体遮挡模块天线的信号收发，同时在模块两侧引脚外侧预留1mm以上的焊接操作空间，满足SMT贴片加工的工艺要求。在设计思路上，这类通讯模块的结构优先保证贴片安装的可靠性，塑封壳体采用耐高温材质，可承受常规SMT回流焊的温度曲线，不会出现壳体变形、标识脱落的问题；模块底部的绿色PCB基板与上层塑封壳体的贴合间隙在模型中也有准确体现，工程师在设计设备内部的支撑结构时，可以参考这个间隙设置支撑筋位，避免模块焊接后出现受力翘曲的问题。对于做物联网终端结构开发的工程师来说，这类精准的模块三维模型，能在方案设计阶段快速完成模块的布局校验，提前排查模块与周边结构件、电池、接口部件的干涉问题，大幅缩短硬件结构的开发周期，减少打样后出现装配问题的概率。
