入耳式有线耳塞外观结构三维设计

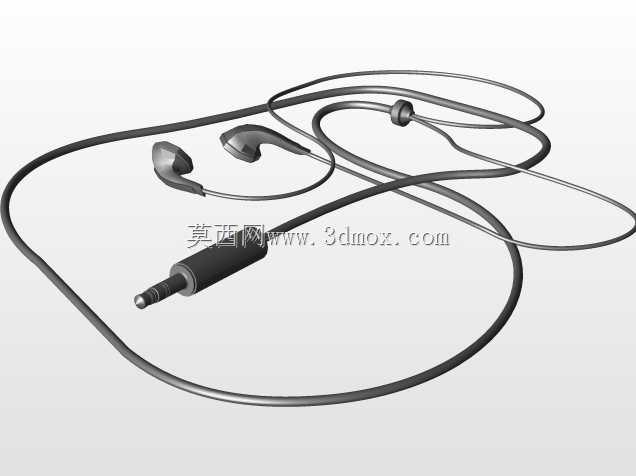

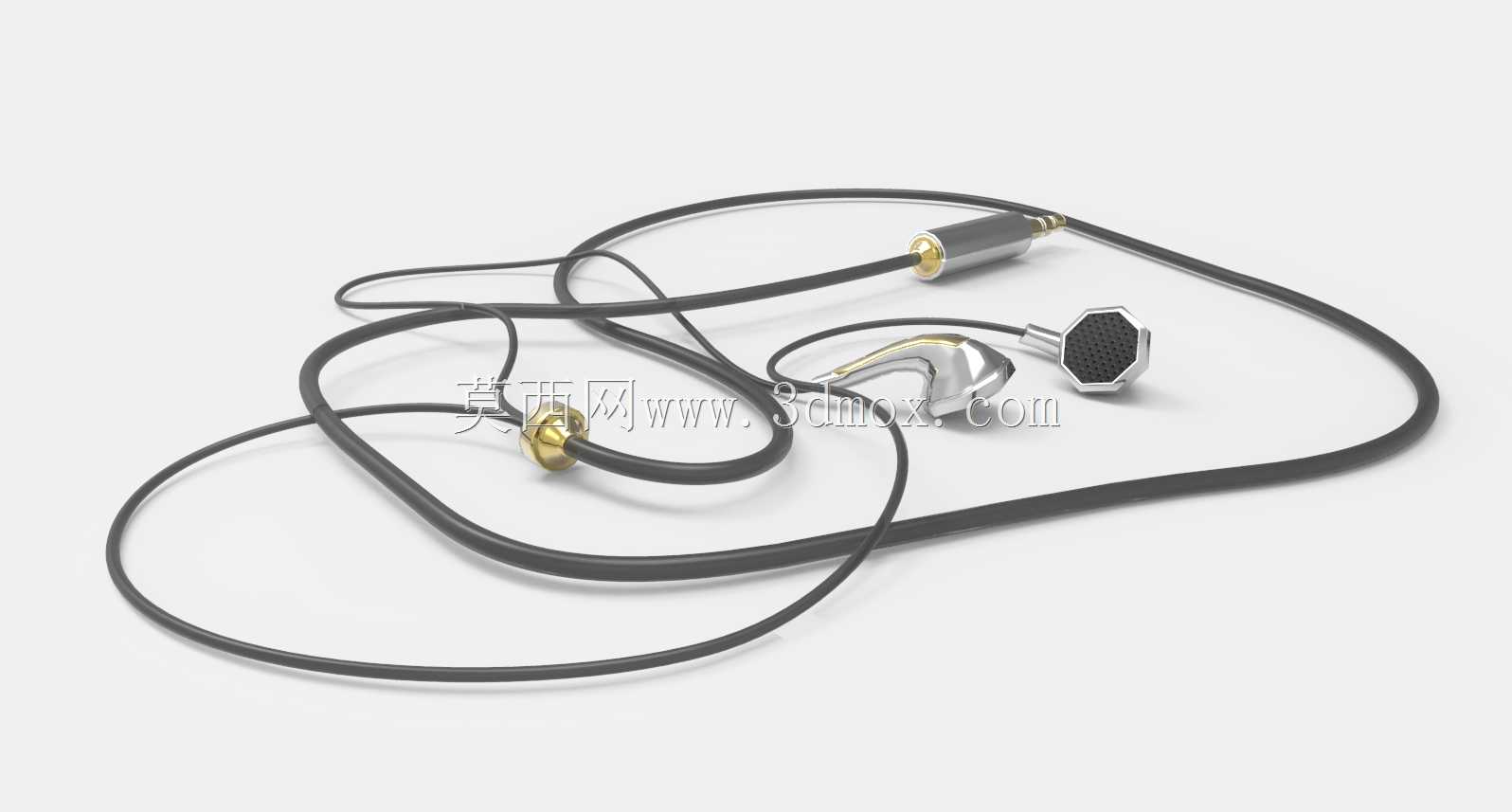

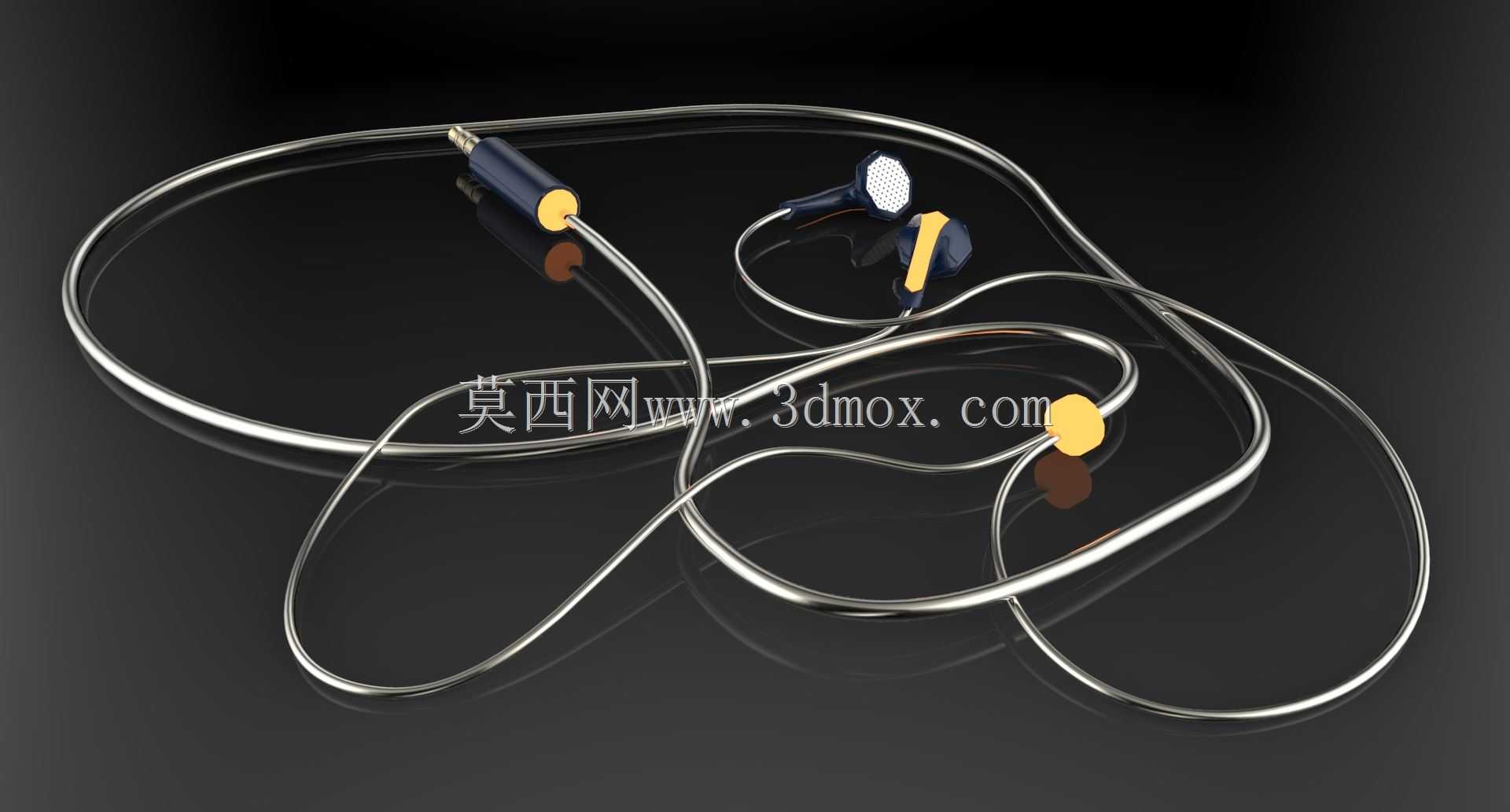

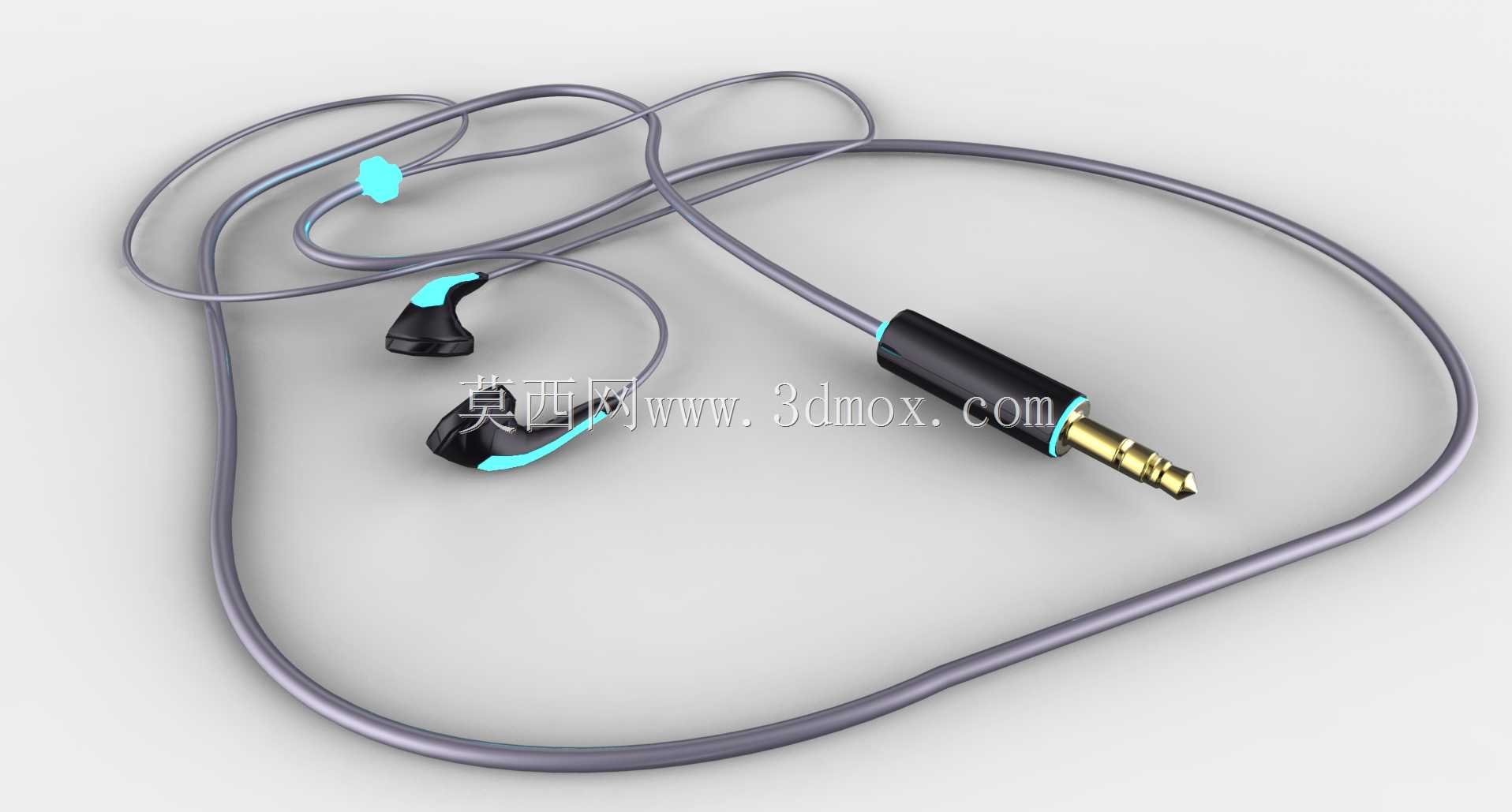

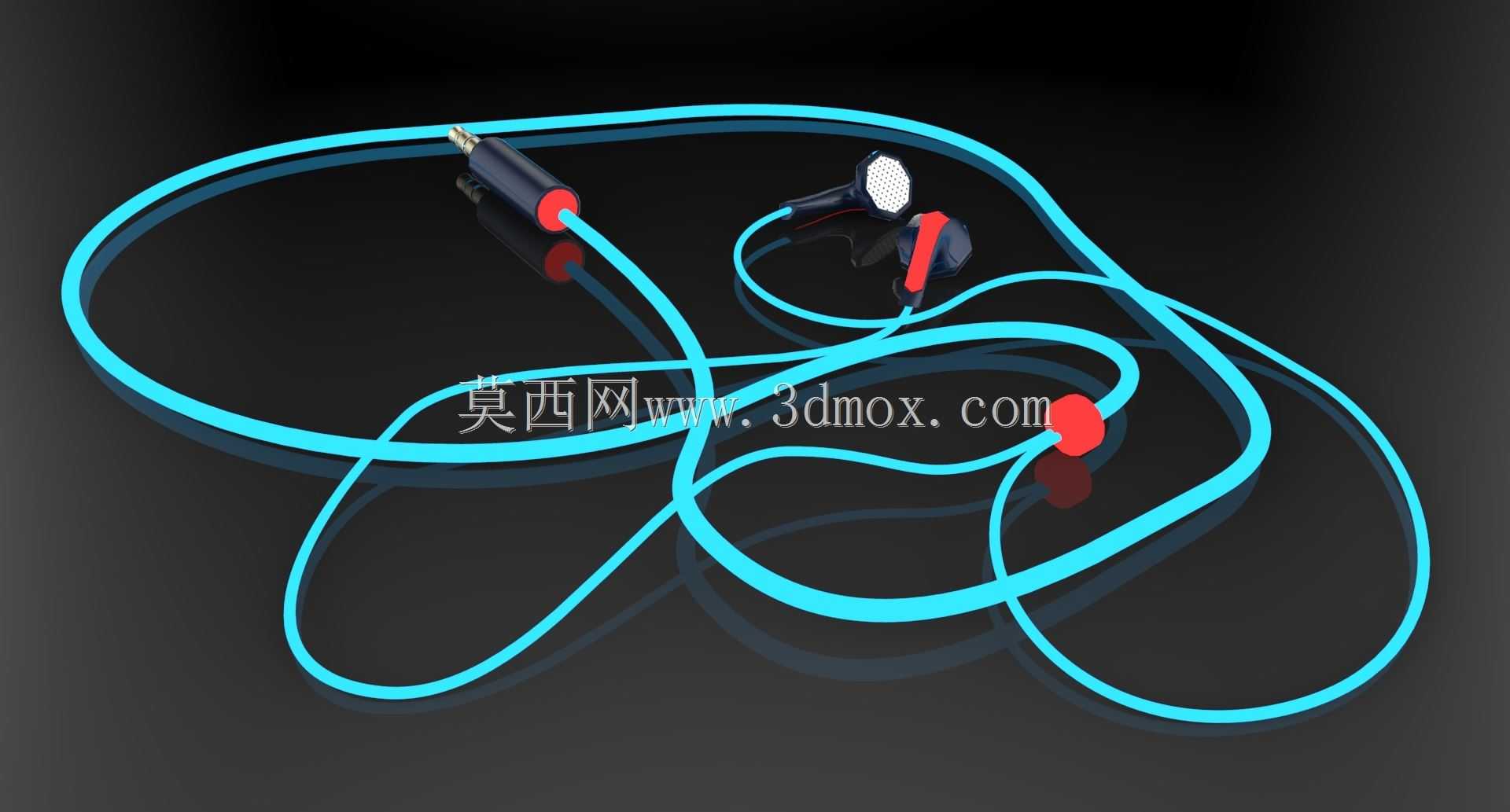

日常消费电子领域里，有线入耳式耳塞是普及率极高的音频输出配件，这类产品的三维结构设计需要兼顾佩戴舒适度、声学传导路径合理性以及线材抗弯折疲劳性能，建模过程中需要对各个部件的装配间隙做严格把控。从实际使用场景来看，这类耳塞多用于个人移动音频播放、语音通话场景，日常使用中会频繁经历插拔、线材弯折、耳道贴合挤压等工况，因此结构设计阶段就要把这些实际使用中的受力情况纳入考量。耳塞的出声端需要匹配常规入耳硅胶套的安装尺寸，壳体边缘做圆弧过渡处理，避免佩戴时对耳道产生硬质压迫，壳体内部预留出声孔与调音腔的空间，保证音频输出时的气流路径顺畅，不会因为结构遮挡产生音质失真。线材部分采用柔性线缆建模，还原日常使用中线材自然弯折的形态，插头部分做标准化3.5mm音频接头结构，接头与线材衔接处做应力释放锥度设计，减少频繁插拔时线材根部的弯折应力集中，避免长期使用后出现线材断裂的问题。线控与分线处的结构要做圆滑过渡，分线节点处预留足够的线材弯折空间，避免日常收纳缠绕时出现硬折损伤。整个模型的外形尺寸参考主流入耳式耳塞的人体工学参数，单只耳塞壳体直径控制在15mm以内，长度不超过25mm，适配绝大多数成年人的耳道佩戴尺寸，插头部分的尺寸符合通用3.5mm音频接口的标准规范，可以直接适配常规音频母座的安装边界，不需要额外调整结构即可完成装配。建模过程中对壳体的合模线做了隐藏式处理，外表面保持光滑曲面，既可以提升外观质感，也能减少佩戴时的异物感，耳塞尾部的线材出线角度做了15度的倾斜设计，贴合佩戴时线材自然下垂的走向，减少线材对耳廓的拉扯力。
