人体工学流线型电脑鼠标外观结构设计

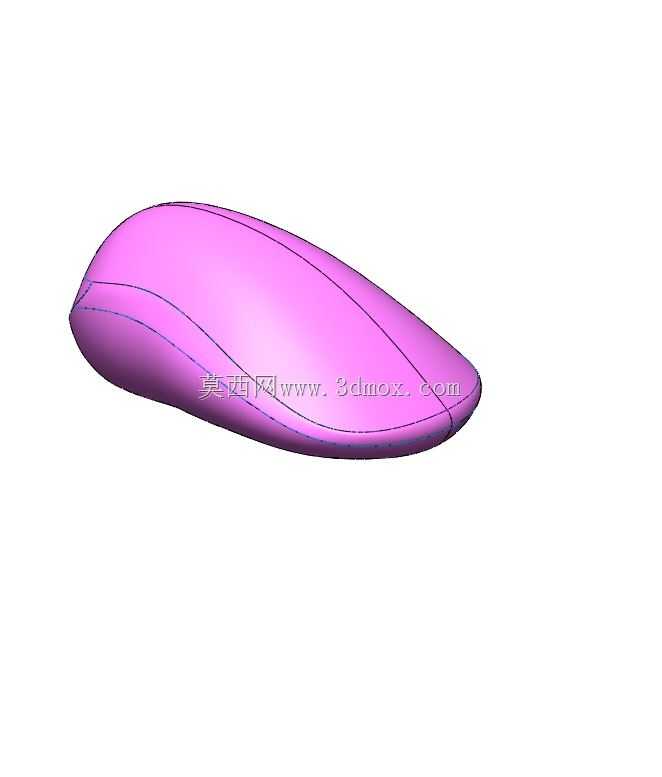

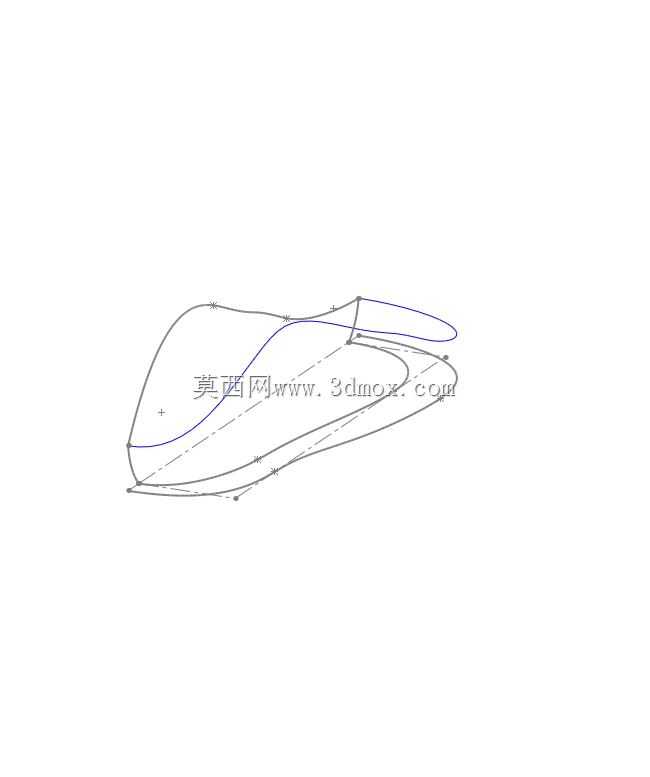

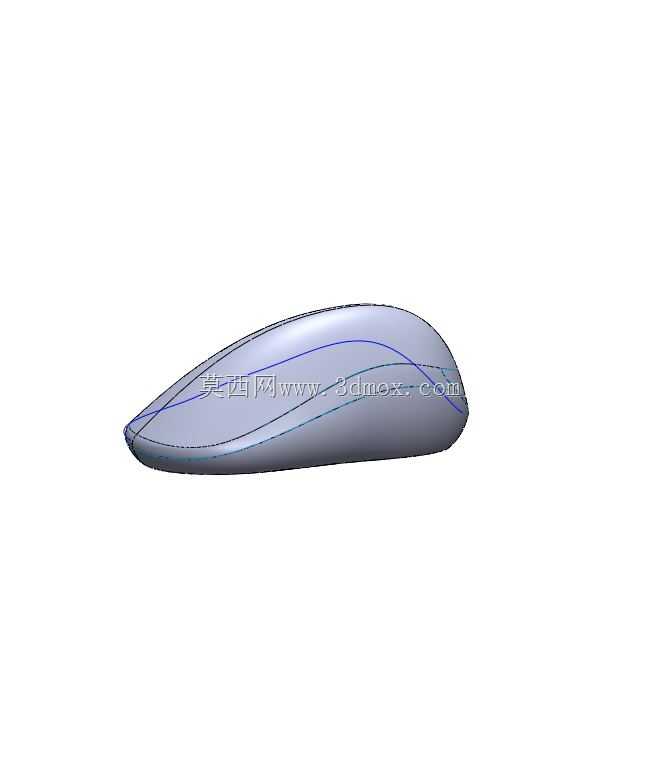

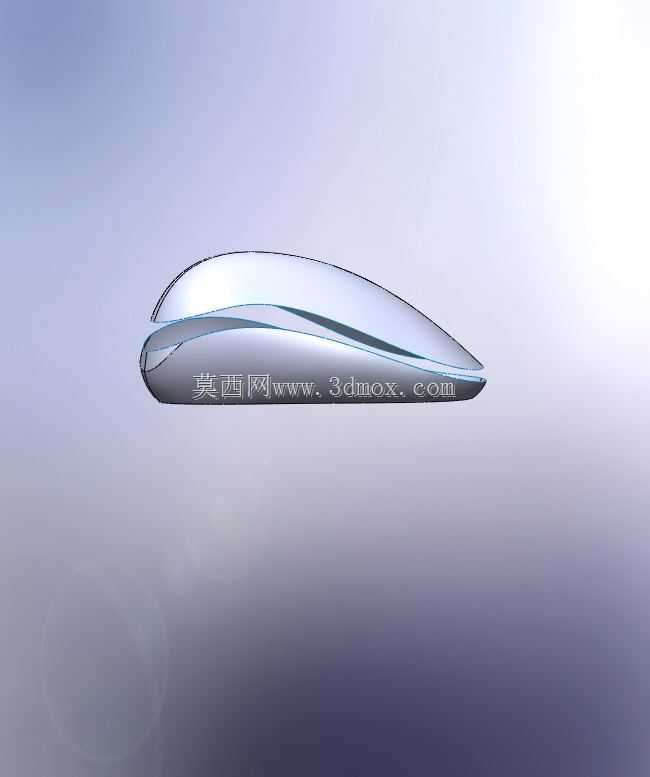

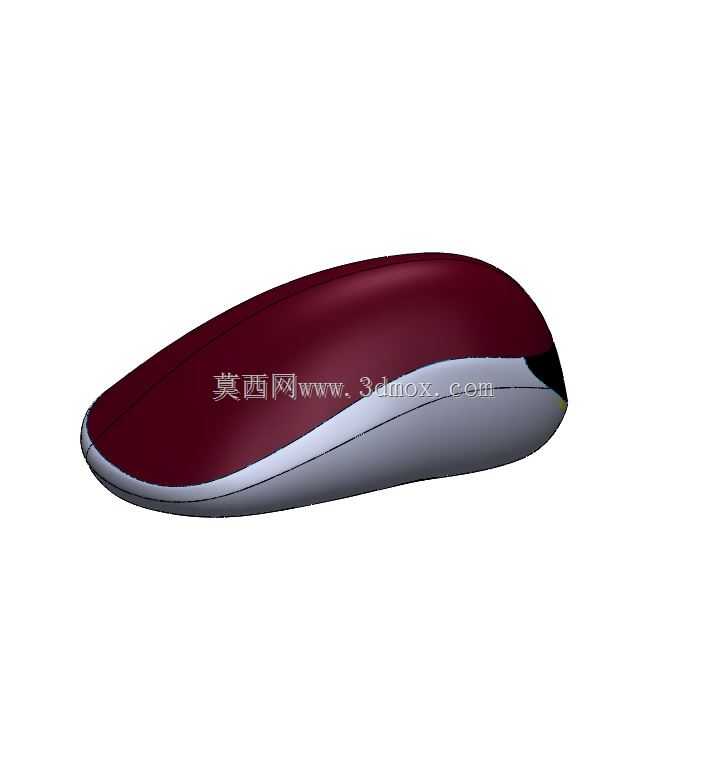

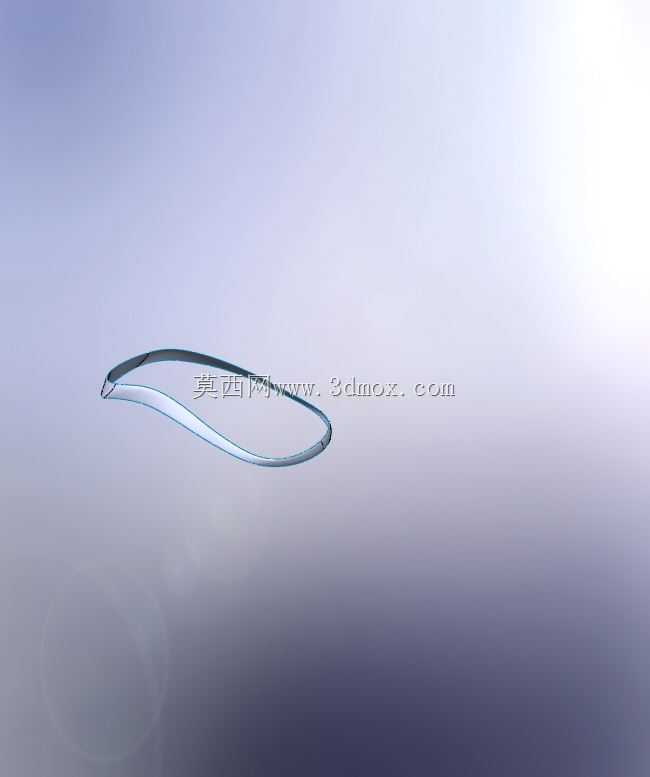

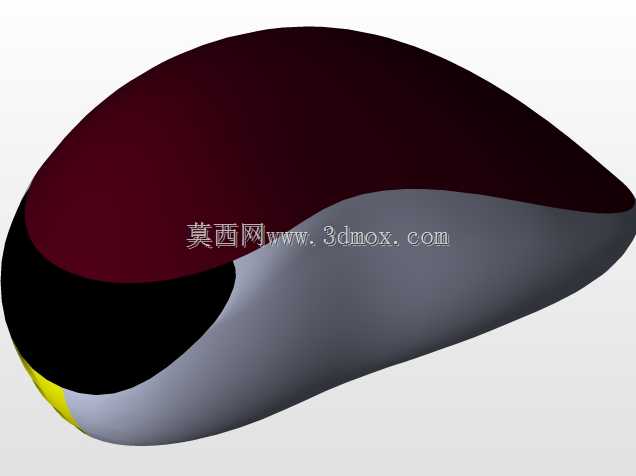

作为日常人机交互最核心的输入终端，鼠标的结构设计直接决定长时间办公、设计作业场景下的操作舒适度与操控精度，本次呈现的曲面造型鼠标，在建模阶段就围绕手掌自然贴合的核心需求展开曲面构建，没有采用生硬的棱角拼接，整体上盖从指根放置区到掌托位置做了连续的曲率过渡，侧裙位置做了内收的弧面处理，刚好匹配拇指与无名指、小指的自然放置弧度，避免长时间握持时出现指节悬空的疲劳问题。建模过程中采用多草图投影的方式构建基础引导曲线，先在三个正交基准面上绘制对应截面的轮廓线，通过草图到草图的投影曲线生成连续的空间引导线，再通过放样曲面生成主体上盖的基础曲面，为了保证鼠标右下角（对应握持时小指侧的边缘位置）的曲面顺滑度，在最后一个放样曲面的边缘额外做了多组引导线约束，避免放样过程中出现曲面褶皱或者曲率突变的问题。曲面主体完成后，通过镜像命令快速生成对称侧的基础曲面，再利用曲面修剪工具裁减掉上下盖分型位置的多余面组，最后通过曲面编织命令将所有独立面组缝合为封闭的实体，直接导出可用于后续结构设计的实体零件。从实际使用的边界尺寸来看，这款鼠标的整体长度控制在手掌自然弯曲时的掌宽适配范围内，宽度方向预留了足够的指腹放置空间，不会出现窄款鼠标握持时手掌挤压的问题，高度方向从前端按键区到后端掌托做了平缓的抬升，刚好贴合手掌自然放松时的掌心弧度，既不会因为过高导致腕部被迫抬起引发腕部劳损，也不会因为过低导致手掌完全平贴桌面增加指部操作的受力。在实际应用场景中，这类曲面造型的鼠标既可以适配日常办公的长时间轻量操作，也能满足三维设计、电竞类场景下的快速移动、精准点击需求，侧裙的曲面边界刚好可以作为握持时的受力支撑点，快速移动鼠标时不会出现打滑脱手的问题。建模阶段预留的上下盖分型线位置，刚好沿着鼠标侧部的视觉腰线布置，后续做结构设计时可以直接沿着分型线布置卡扣或者超声焊接结构，不需要额外调整曲面边界来适配结构件的安装空间，上盖曲面的厚度预留也符合常规塑料注塑件的壁厚要求，不会出现壁厚突变导致的注塑缩痕问题，按键位置的曲面曲率做了微调，保证手指点击时的接触面积足够，不会出现边缘硌手的问题。
