笔记本配套菲涅尔屏幕放大固定支架结构

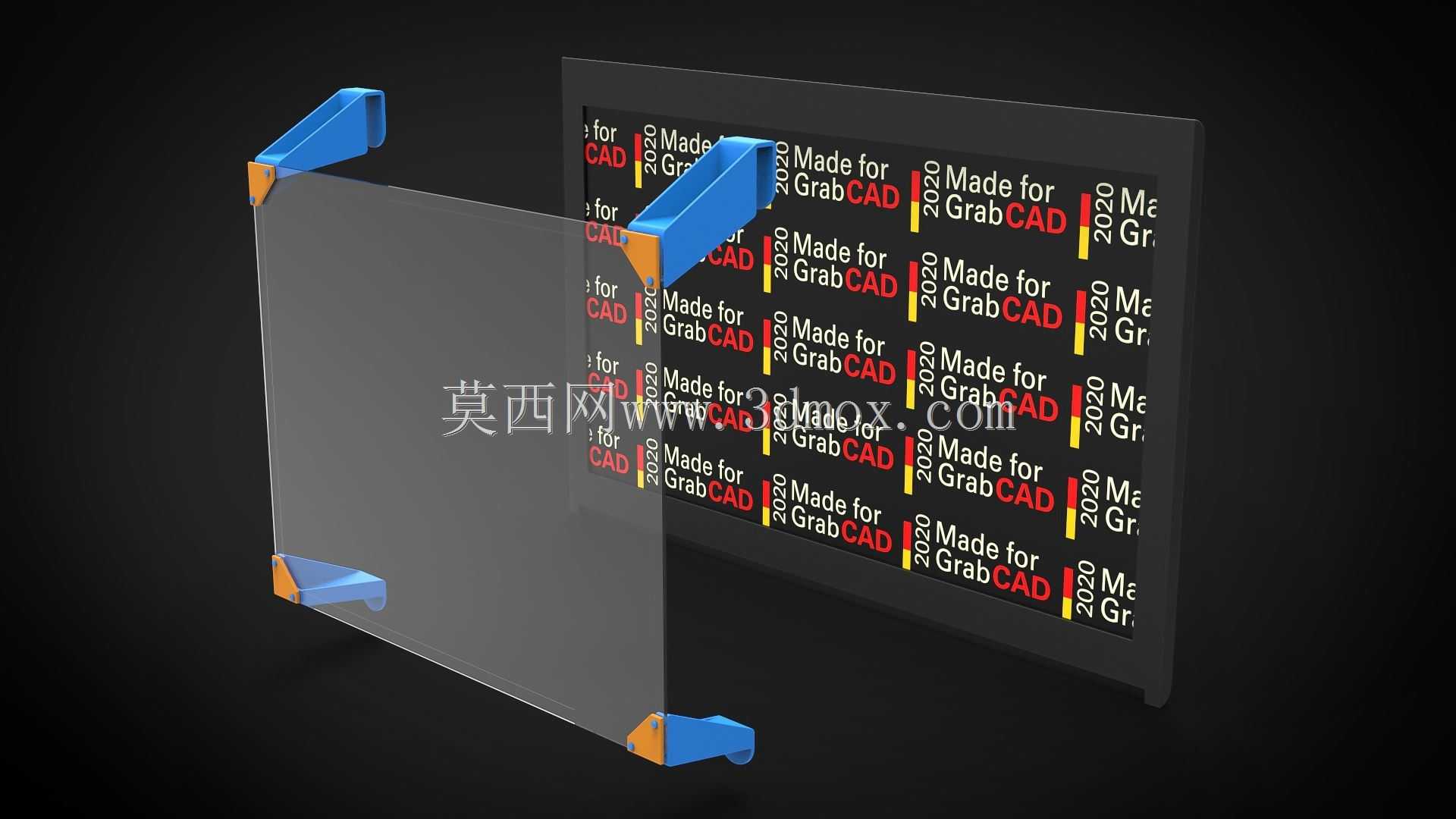

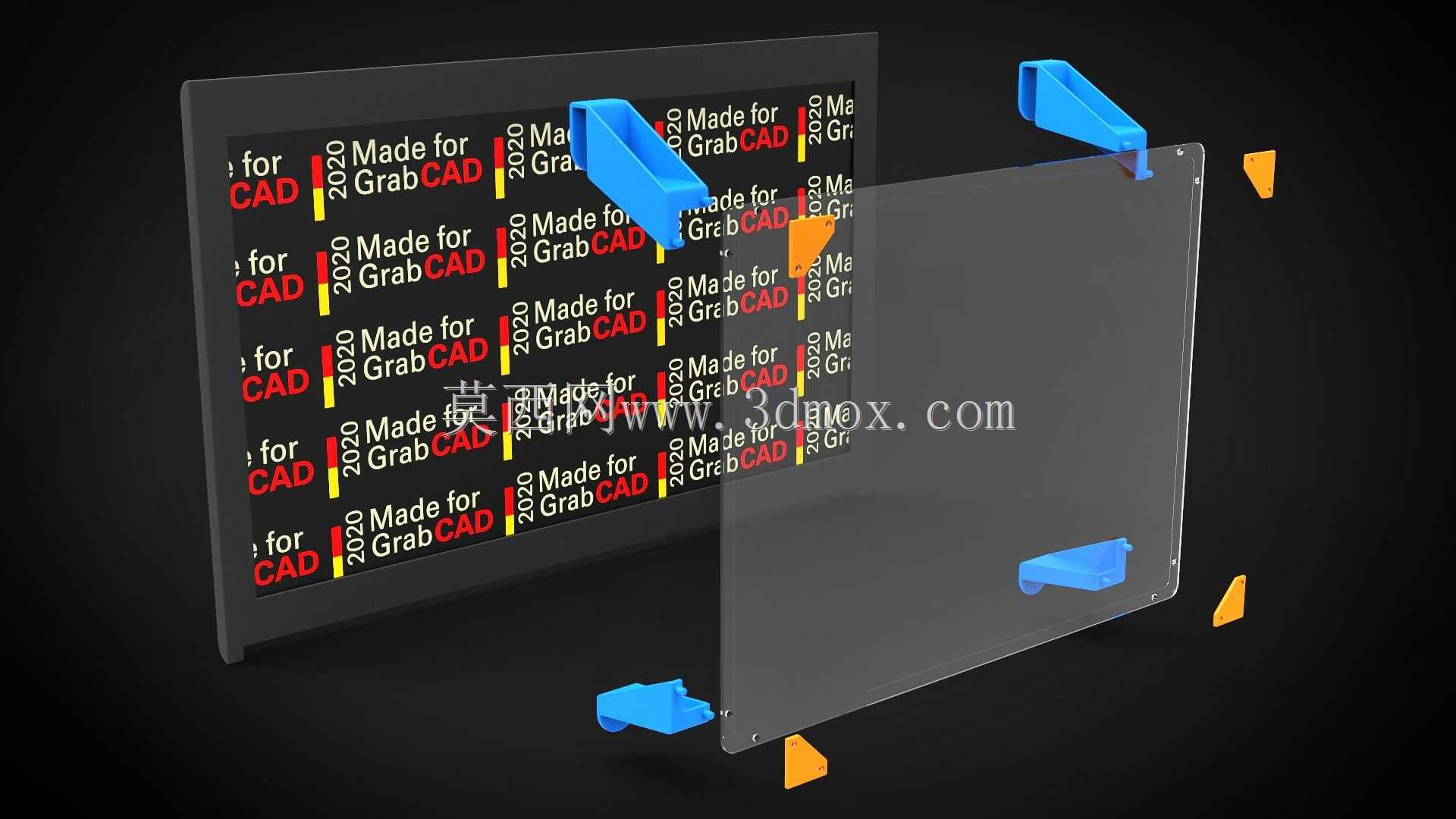

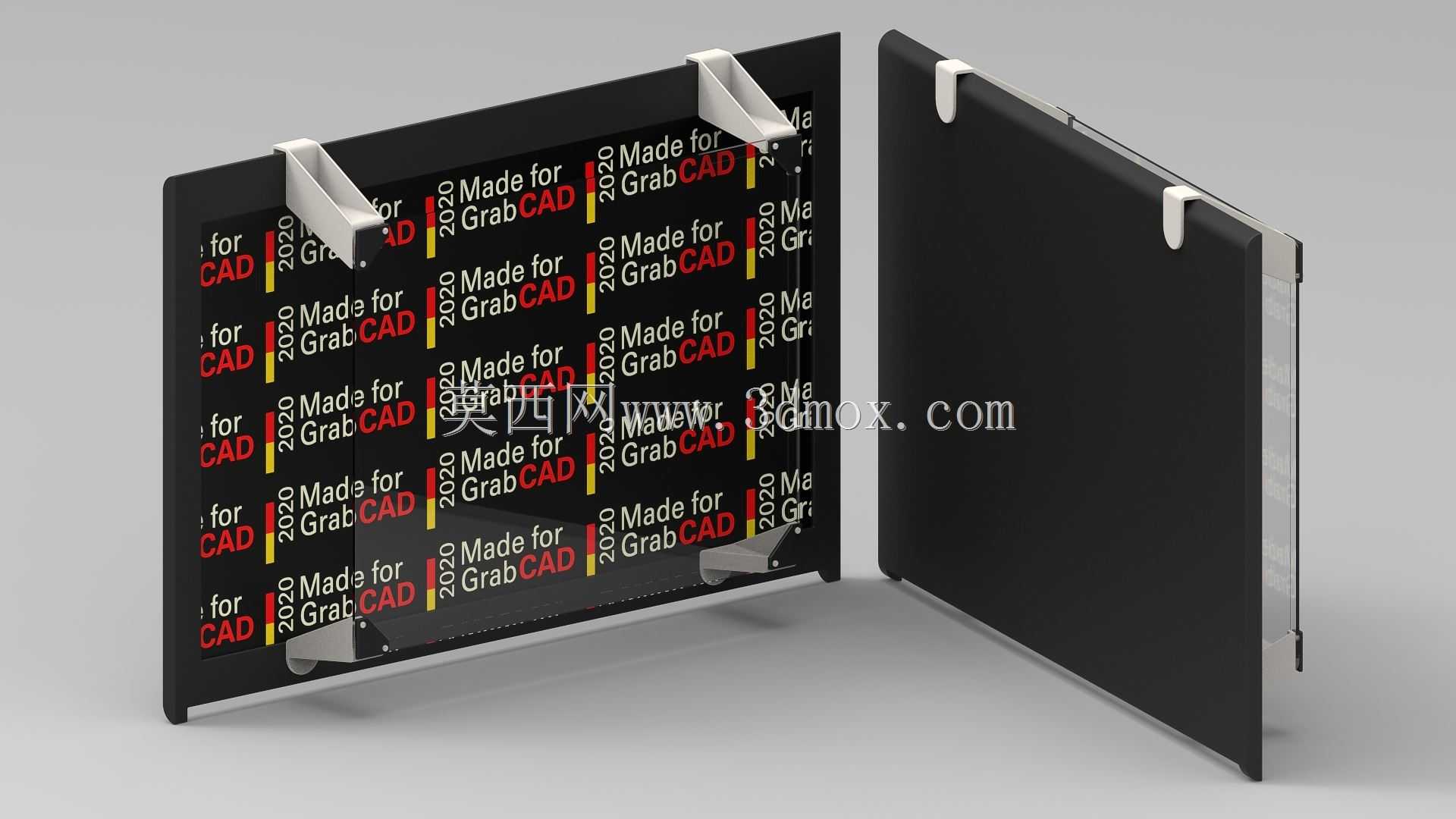

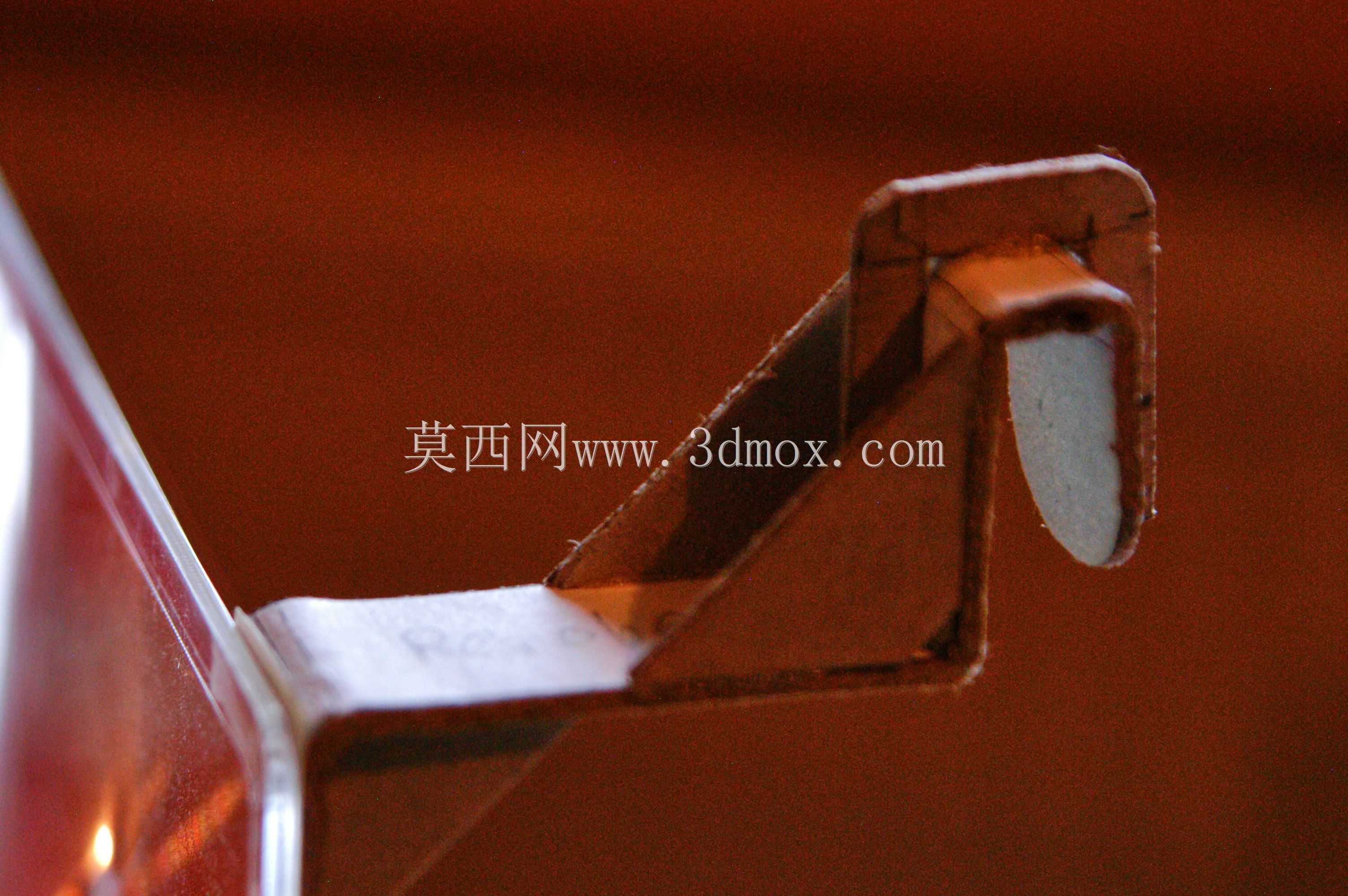

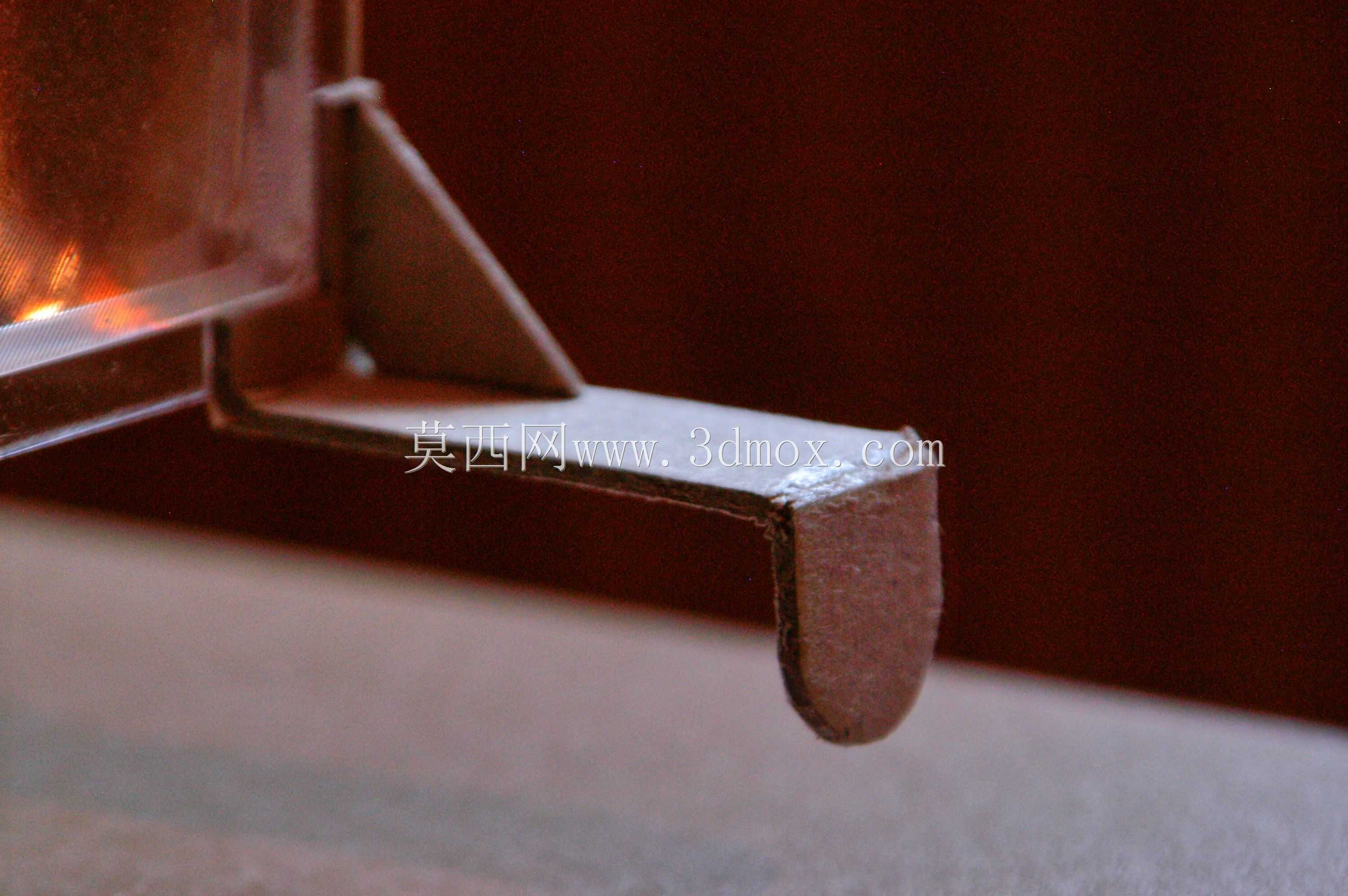

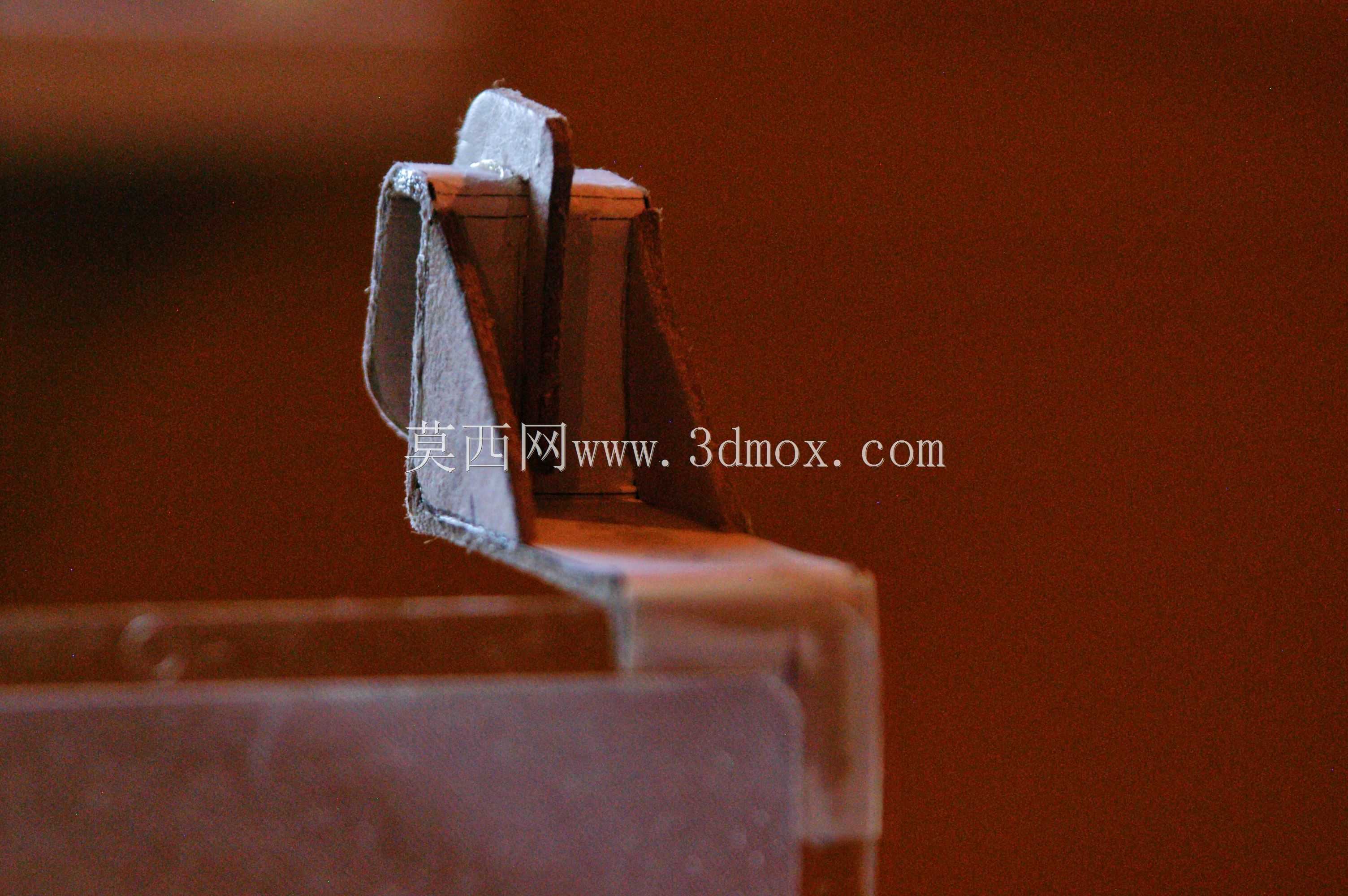

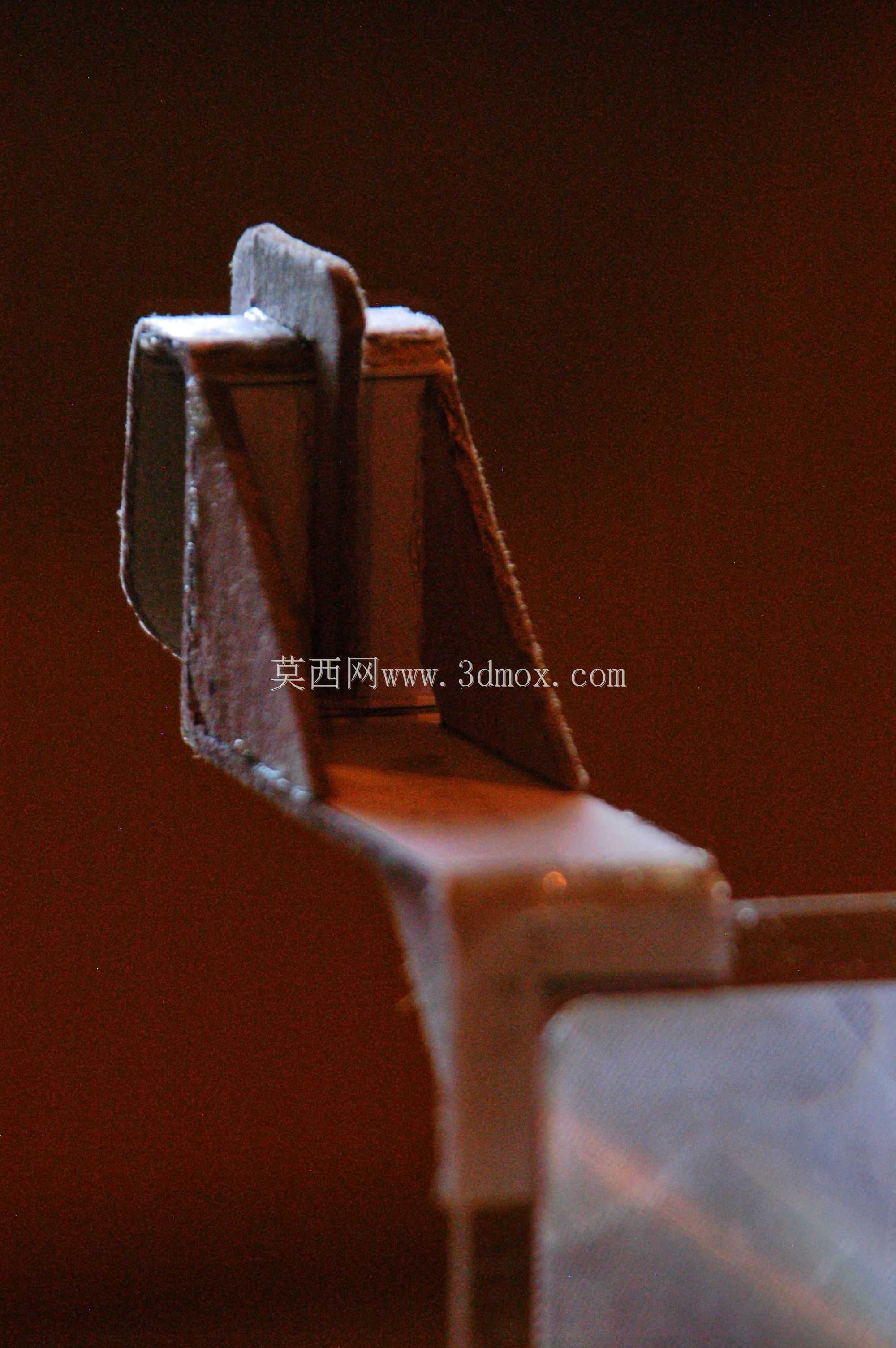

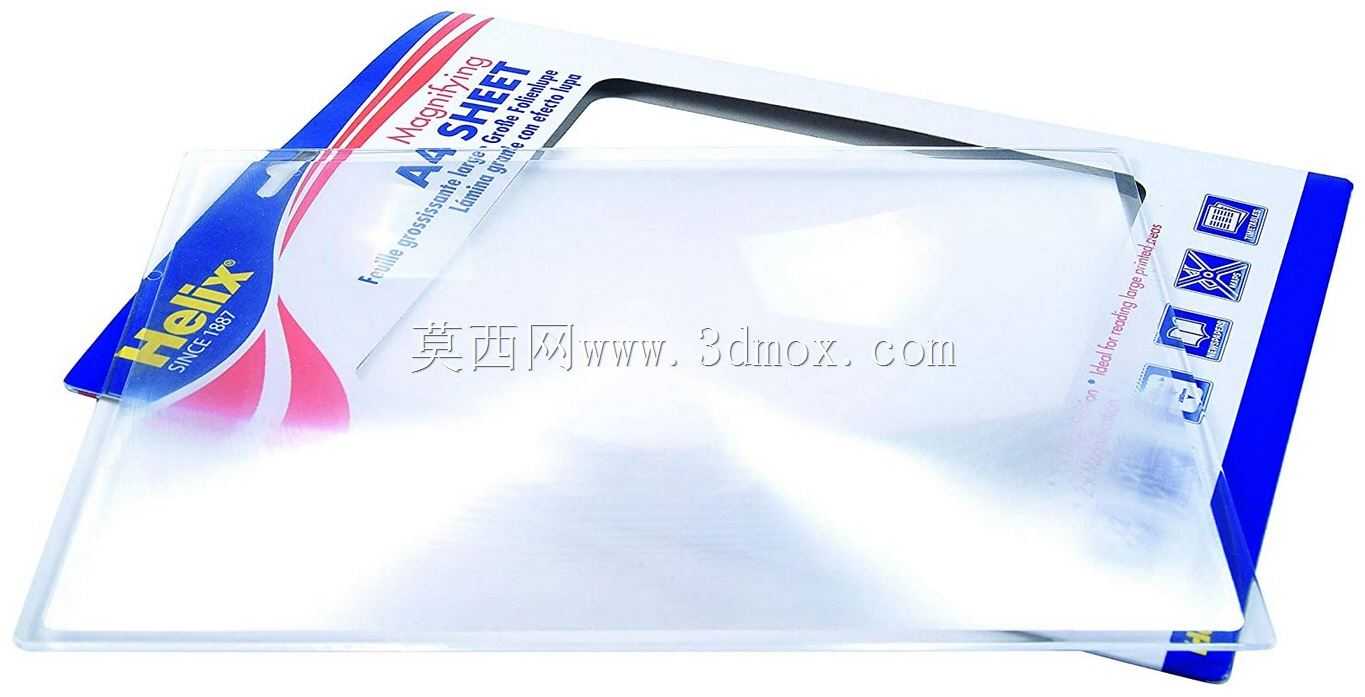

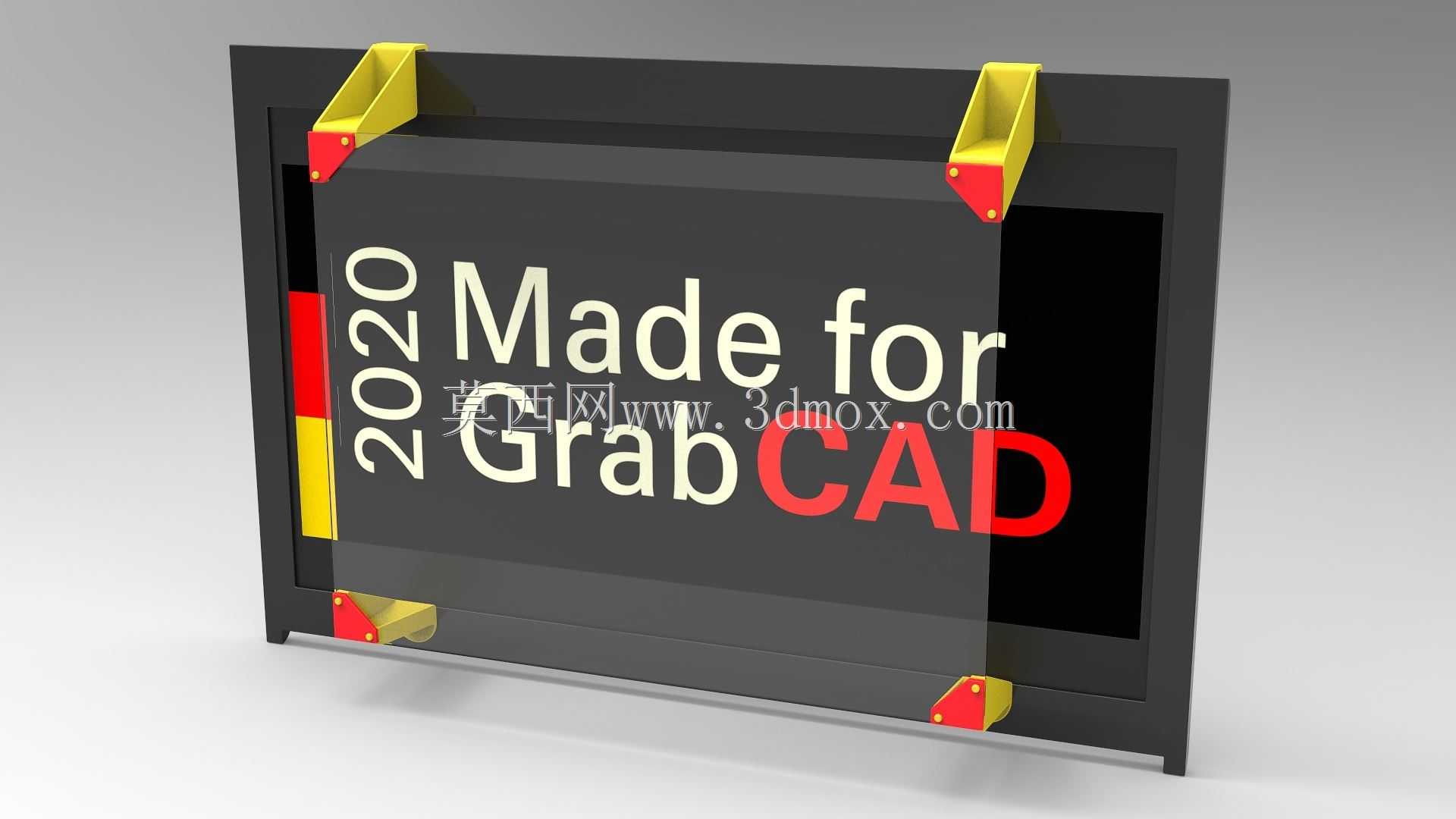

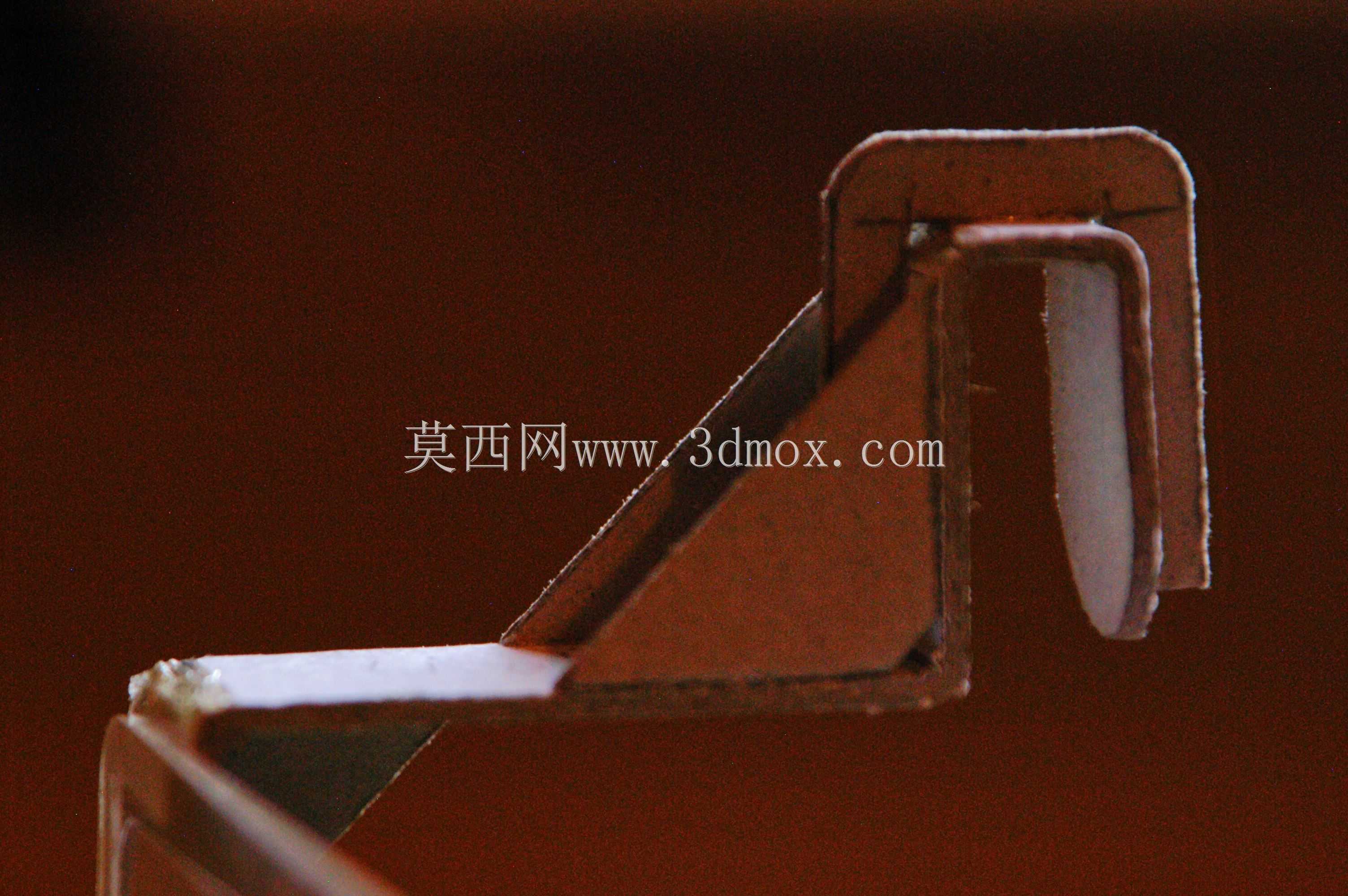

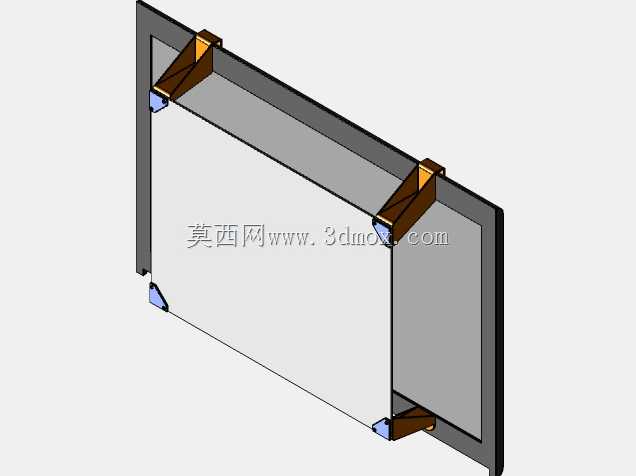

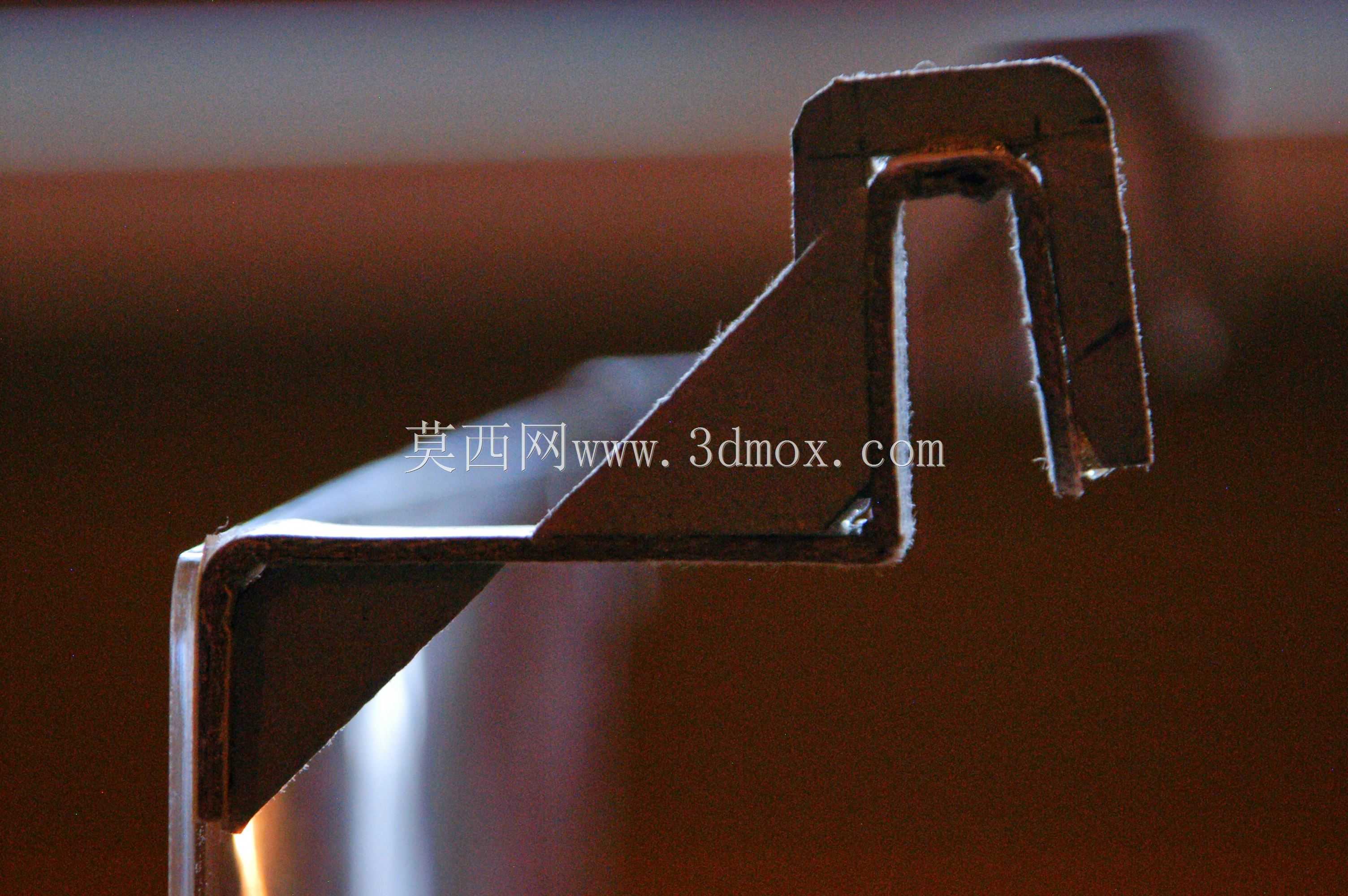

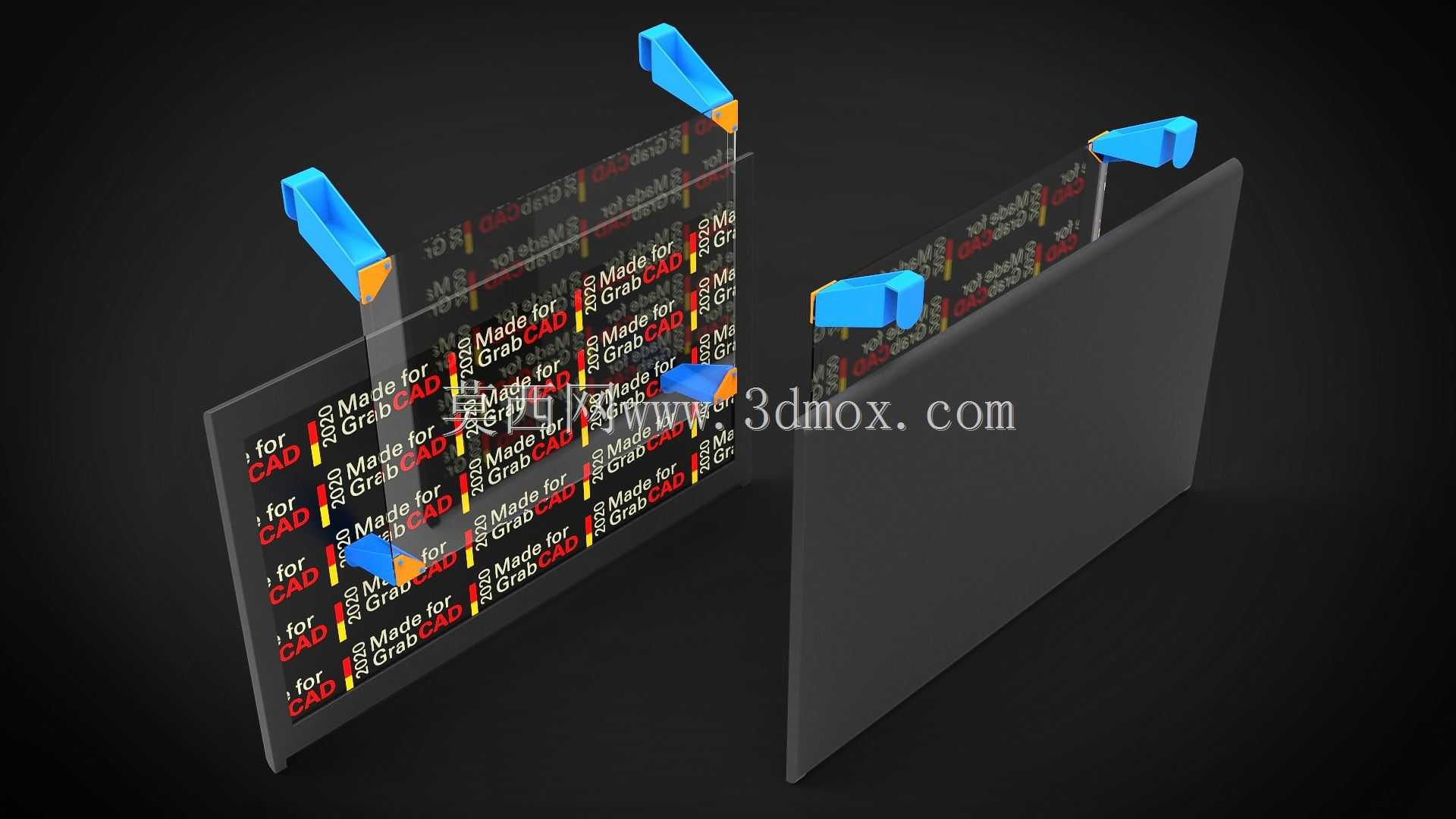

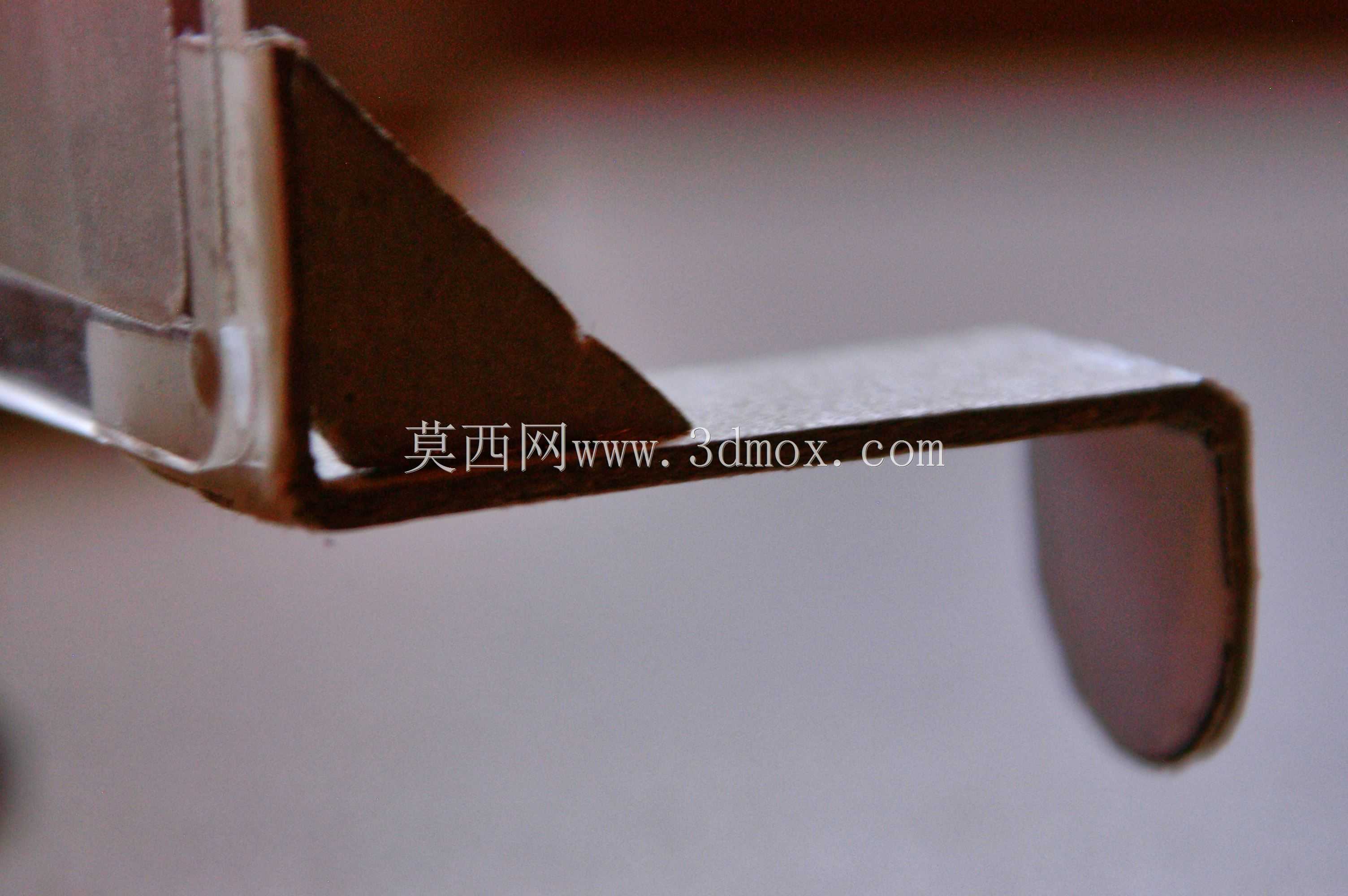

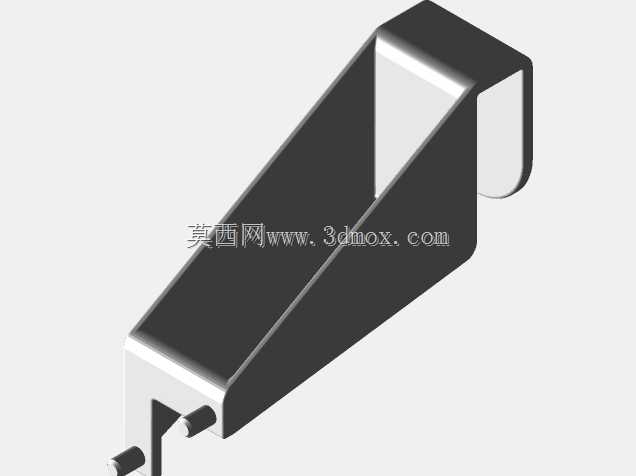

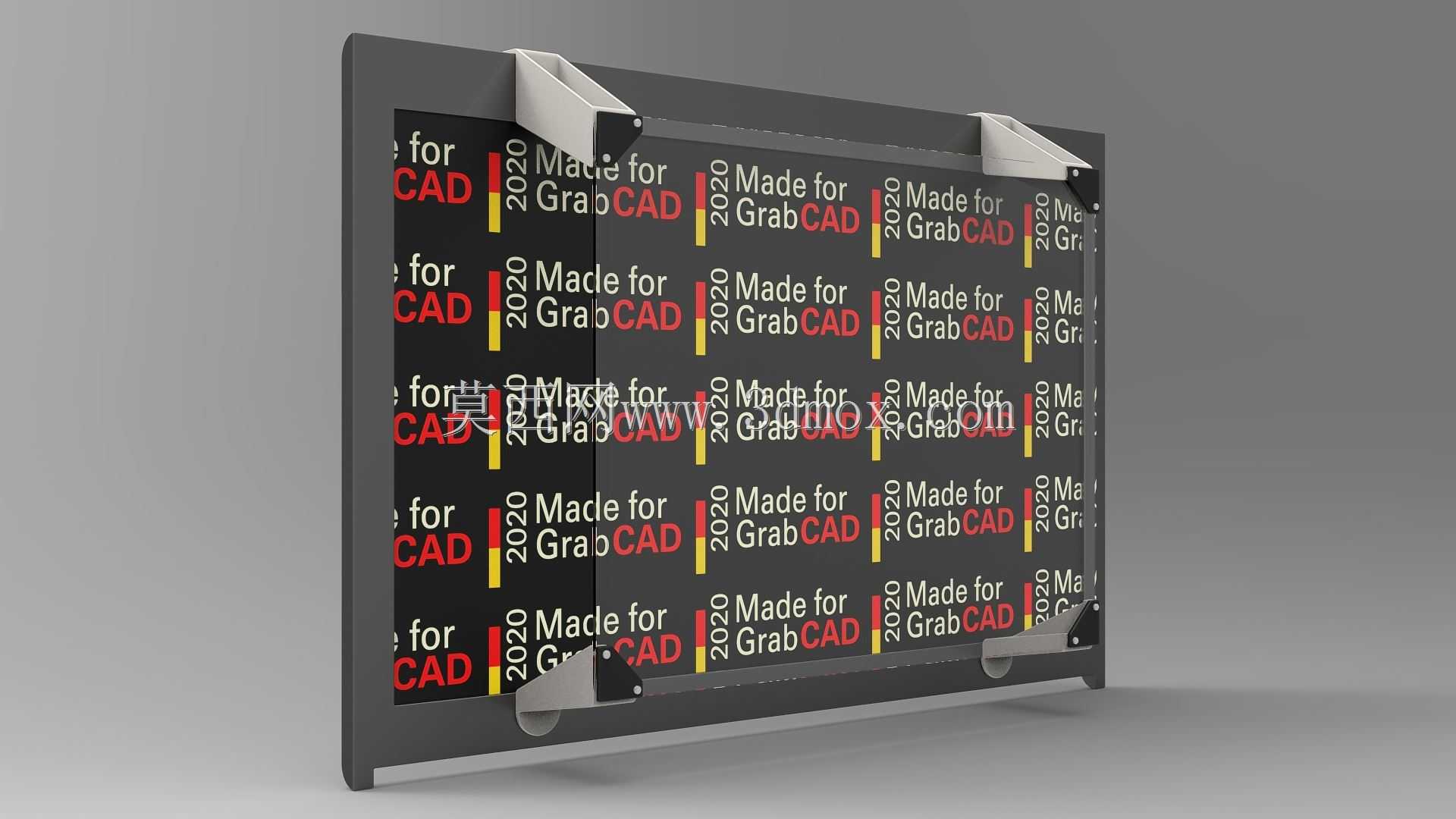

日常使用移动工作站处理三维建模工作时，常遇到屏幕尺寸偏小、小尺寸参数文字辨识吃力的问题，尤其是在草图绘制环节反复核对尺寸数值时，视线长期聚焦小字号内容极易产生视觉疲劳，这款屏幕放大固定结构正是针对这类实际使用痛点开发的配套装置。整套结构围绕17英寸对角线规格的笔记本屏幕设计，适配1920×1080分辨率的显示面板，核心功能是通过夹持结构将DIN A4规格、焦距50mm的菲涅尔透镜稳定固定在屏幕前方，利用透镜的光学放大特性放大屏幕显示内容，降低长时间盯屏的视觉负荷，同时兼顾安装与拆卸的便捷性，不会对笔记本屏幕本体造成额外损伤。结构设计上采用分体式角位固定方案，四个角位的夹持件分别对应屏幕的四个边角，每个夹持件做了适配屏幕边框厚度的卡槽结构，夹持接触面预留了缓冲层的安装位，避免硬接触刮花屏幕边框；夹持件的造型做了斜向让位处理，不会遮挡屏幕有效显示区域，同时预留了透镜的安装定位面，保证透镜与屏幕平面保持平行，避免出现画面畸变、局部放大倍率不均的问题。整套固定结构的安装边界完全控制在笔记本屏幕的外轮廓范围内，不会额外增加过多的整机携带厚度，拆卸后可单独收纳，不会影响笔记本的正常开合使用。在结构验证阶段，曾采用2mm厚度硬纸板制作简易原型验证夹持力度与安装位置，确认透镜安装后不会出现画面偏移、边缘虚焦的问题，最终的成型结构可采用3D打印方式制作，零件拆分逻辑充分考虑了无支撑打印的工艺要求，减少后期支撑去除的工作量，装配时仅需通过双面胶即可将透镜与固定支架完成粘接，不需要额外的紧固件，普通使用者也可快速完成组装。实际使用场景中，除了三维建模时核对小尺寸参数，长时间处理文档、浏览网页时也可通过该结构放大显示内容，缓解眼部疲劳，角位固定的方案也可适配不同边框厚度的17英寸笔记本，不需要针对单一机型做专属定制，具备一定的通用适配能力。
