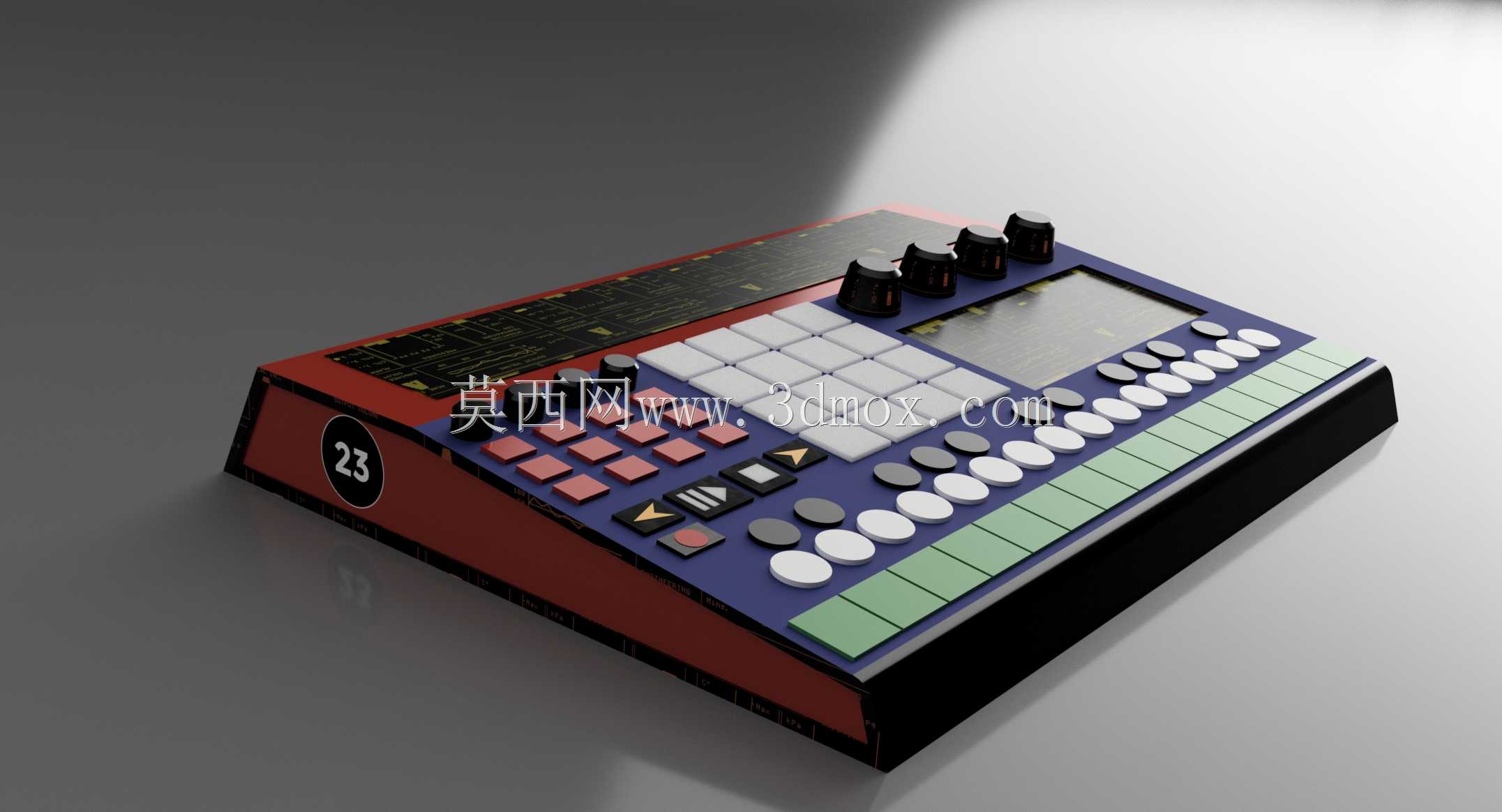

桌面式合成器MIDI控制定序设备结构

该设备面向小型音乐工作室、现场演出场景设计，作为音频信号链路中的核心控制终端，可同时承担MIDI信号输出、音色参数调节、音序编排存储三类核心功能，适配桌面摆放与便携演出两类使用需求。从结构设计逻辑来看，整体采用斜置操作面布局，操作面板与水平桌面呈12度倾角，符合坐姿操作时的手腕自然摆放角度，长时间调节参数不会产生过度疲劳，设备底部预留3毫米厚度的防滑橡胶垫安装位，可避免操作按键时设备产生滑移。面板区域按操作频率做了功能分区：顶部区域布置四个大尺寸旋转编码器，用于快速调节主输出音量、效果器发送量等高频参数，编码器采用滚花纹理设计，旋钮帽直径18毫米，盲操作时可通过触感快速识别；中部左侧为16个带背光的打击垫矩阵，单垫尺寸20*20毫米，触发压力阈值可通过硬件电路适配不同敲击力度，用于鼓点采样触发、clip片段快速启动；中部右侧为走带控制按键组与参数微调旋钮，走带按键采用凸起式结构，与周边平面形成2毫米高度差，现场演出时无需目视即可完成播放、暂停、录音等操作；下方长条形区域为16个通道推子，单推子行程60毫米，用于分轨音量调节与声像定位，推子旁预留了小尺寸显示屏安装位，可实时显示当前通道参数、音序位置信息。设备侧边做了圆弧倒角处理，外壳采用1.5毫米厚度的钣金折弯结构，拼接处采用卡扣加螺丝的双重固定方式，既保证外壳结构强度，也方便后期拆解维护，整体外形尺寸控制在320*220*55毫米范围内，可放入标准尺寸的设备便携包中，满足移动演出的携带需求。接口区域布置在设备后侧，预留了MIDI输入输出、USB通信、电源输入三类接口位置，接口间距保持10毫米以上，避免多线缆同时插接时产生干涉，后侧还预留了标准Kensington锁孔，可在固定工作室场景下做防盗固定。内部PCB板采用分层布局，按键板与主控板通过排针连接，旋转编码器与推子直接焊接在按键板上，减少内部飞线带来的信号干扰问题，外壳内部预留了2毫米的绝缘间隙，避免金属外壳与电路板接触产生短路风险。
