方形扁平封装集成电路芯片结构

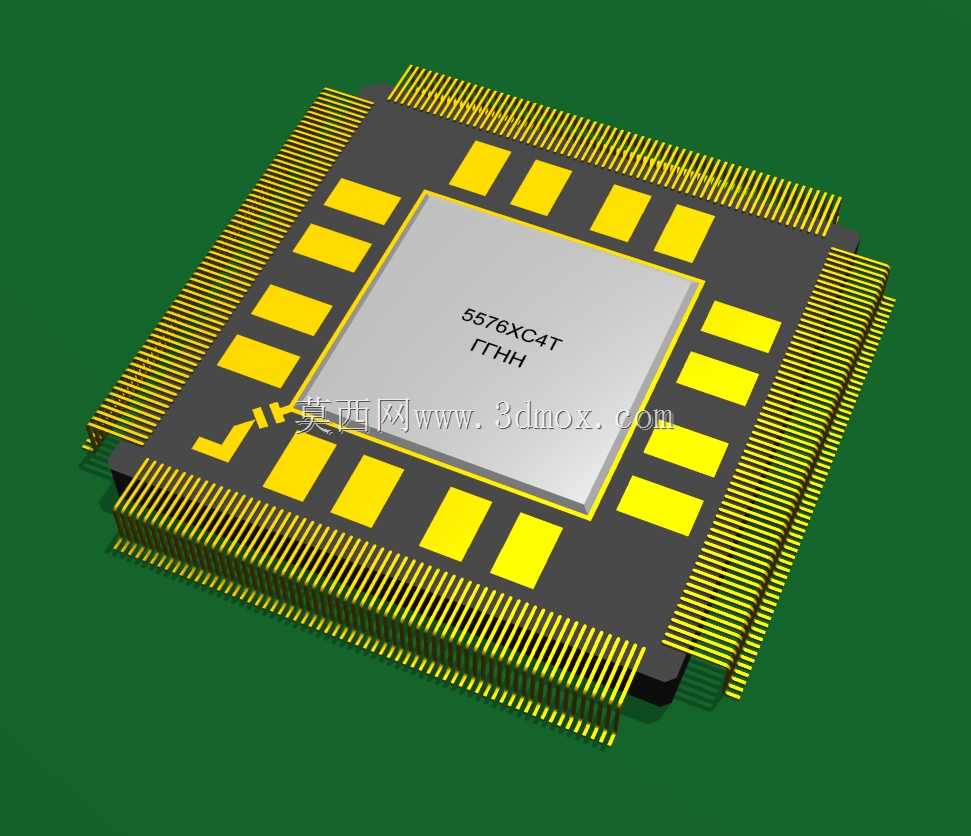

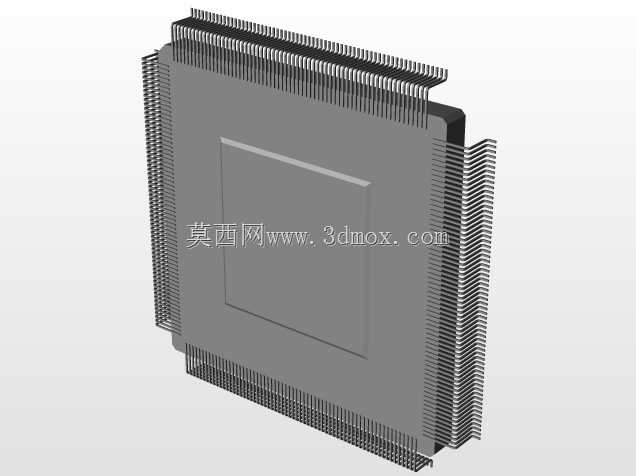

这款方形扁平封装的集成电路芯片，是当前板级电子电路集成设计中应用极为广泛的核心元件，常见于工业控制板卡、消费电子主控板、通讯终端信号处理模块等场景，承担信号运算、逻辑控制、数据交互的核心功能，是整套电子设备实现功能逻辑的核心载体。从结构设计来看，该芯片采用四周引出引脚的QFP封装形式，引脚沿封装本体四个侧边等距排布，引脚采用细间距镀金工艺设计，既保证焊接时与PCB焊盘的可靠接触，也能在有限的封装尺寸下引出更多信号通路，适配高密度布线的电路板设计需求。封装中心的芯片核心区域采用硬质环氧树脂塑封成型，表面印有元件标识，既可以保护内部的硅晶圆裸片不受外界潮气、机械应力的损伤，也能在生产、焊接、检修环节快速识别元件型号，避免错料混装。设计这类封装的三维模型时，需要严格把控引脚的共面度公差，所有引脚的底面需要处于同一平面内，公差控制在0.1mm以内，否则在SMT回流焊接过程中容易出现虚焊、引脚翘起等工艺缺陷，直接影响电路板的焊接良率。同时引脚的宽度、引脚间距需要严格匹配对应封装的IPC标准，预留足够的焊盘接触余量，避免相邻引脚之间出现焊锡桥连短路的问题。从安装边界来看，这类芯片在PCB布局时，需要在封装本体四周预留至少2mm的工艺操作空间，一方面满足SMT贴片机的吸嘴取放、视觉定位的空间需求，另一方面也给后续检修时的热风枪拆焊预留操作余量，避免周边元件距离过近导致拆焊时受热损坏。封装本体的厚度、引脚的弯折弧度都需要符合实际量产元件的尺寸参数，在做整机结构的干涉检查时，能够准确模拟芯片安装后的实际占用空间，避免结构件与芯片本体出现装配干涉，尤其是在紧凑型消费电子、薄型化工业控制模块的设计中，这类精确的封装模型可以帮助结构工程师提前预判装配风险，减少打样后的改模次数。另外，模型中还原的引脚排布顺序、定位标识点，也能在PCB设计阶段辅助工程师核对封装引脚定义，避免出现封装引脚顺序与原理图不匹配的低级错误，从设计源头降低研发出错概率。这类封装模型在做整机热仿真分析时，也可以通过赋予塑封体、金属引脚对应的材料热参数，模拟芯片满负载运行时的热量传导路径，辅助工程师评估散热方案的合理性，比如是否需要在芯片上方增加导热垫、散热片，或者调整周边元件的布局避免热堆积。
