笔记本外置抽风式辅助散热装置结构

日常办公场景中，高性能笔记本在持续高负载运行工业设计软件、渲染程序或大型游戏时，核心硬件积热会直接触发降频机制，影响运行稳定性，传统底座式散热装置受限于笔记本底部进风开孔位置不统一、送风距离远的问题，实际换热效率往往达不到预期。这款外置辅助散热装置采用侧出风位对接的安装形式，直接贴合笔记本侧边的散热出风口，通过主动抽风的方式加速机壳内部热空气的排出效率，相比常规底座散热，能直接打通机身内部的散热风道，避免热空气在机壳内部滞留循环，实测在密闭高温的办公环境下，可让持续满负载运行的笔记本核心温度下降10-20℃，有效避免硬件因高温触发的性能限制。

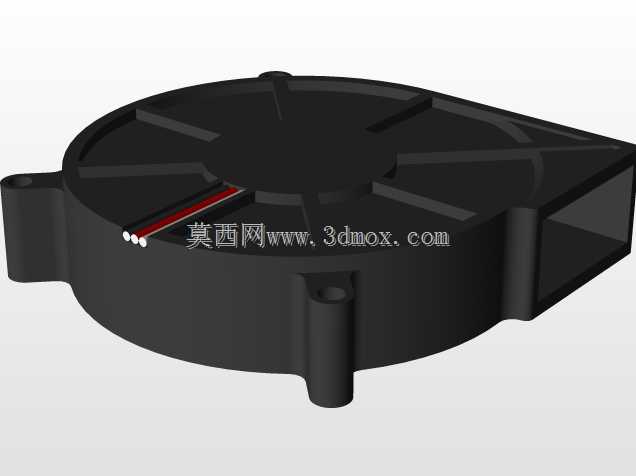

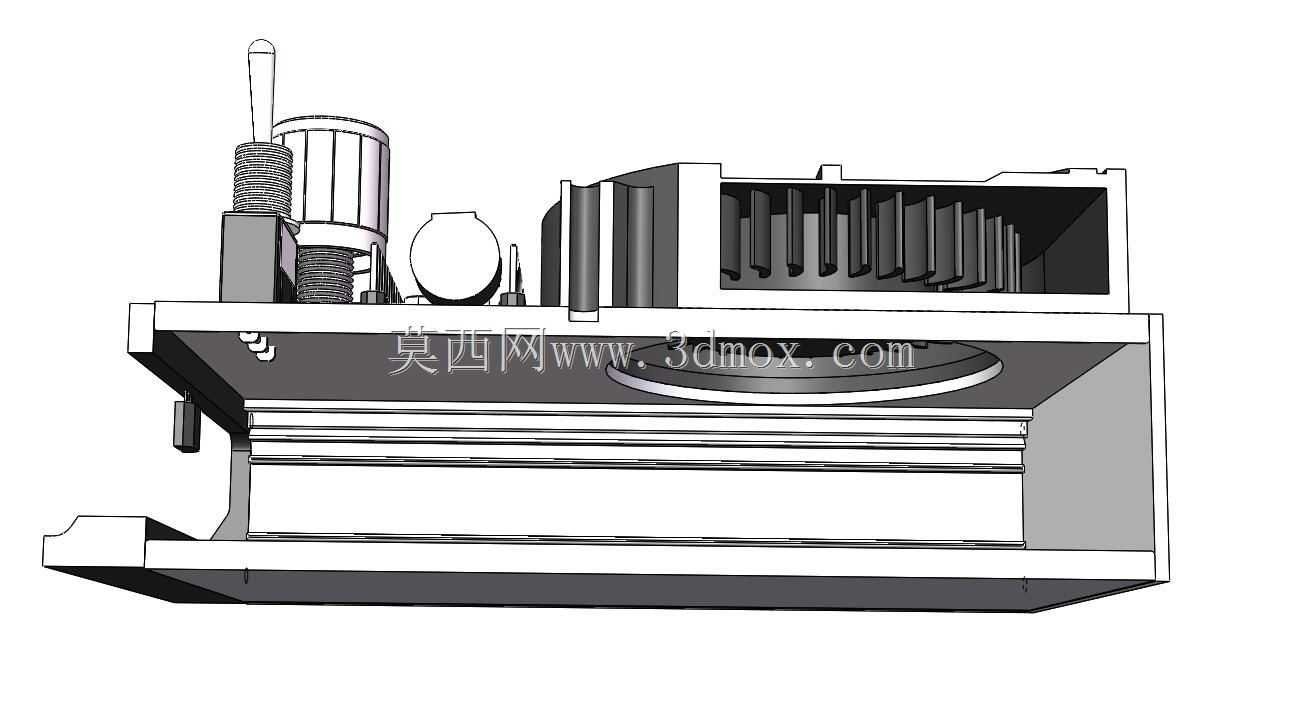

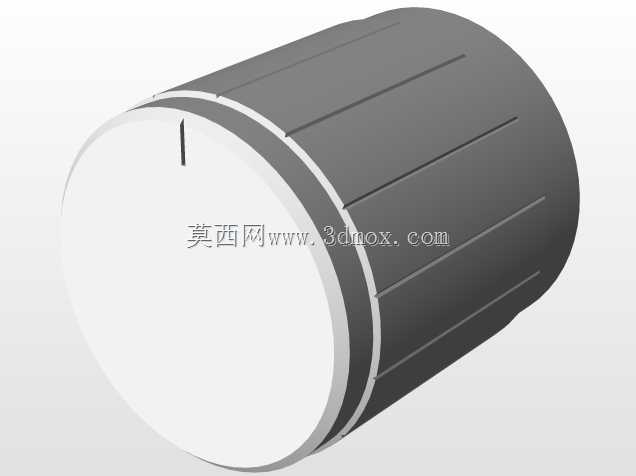

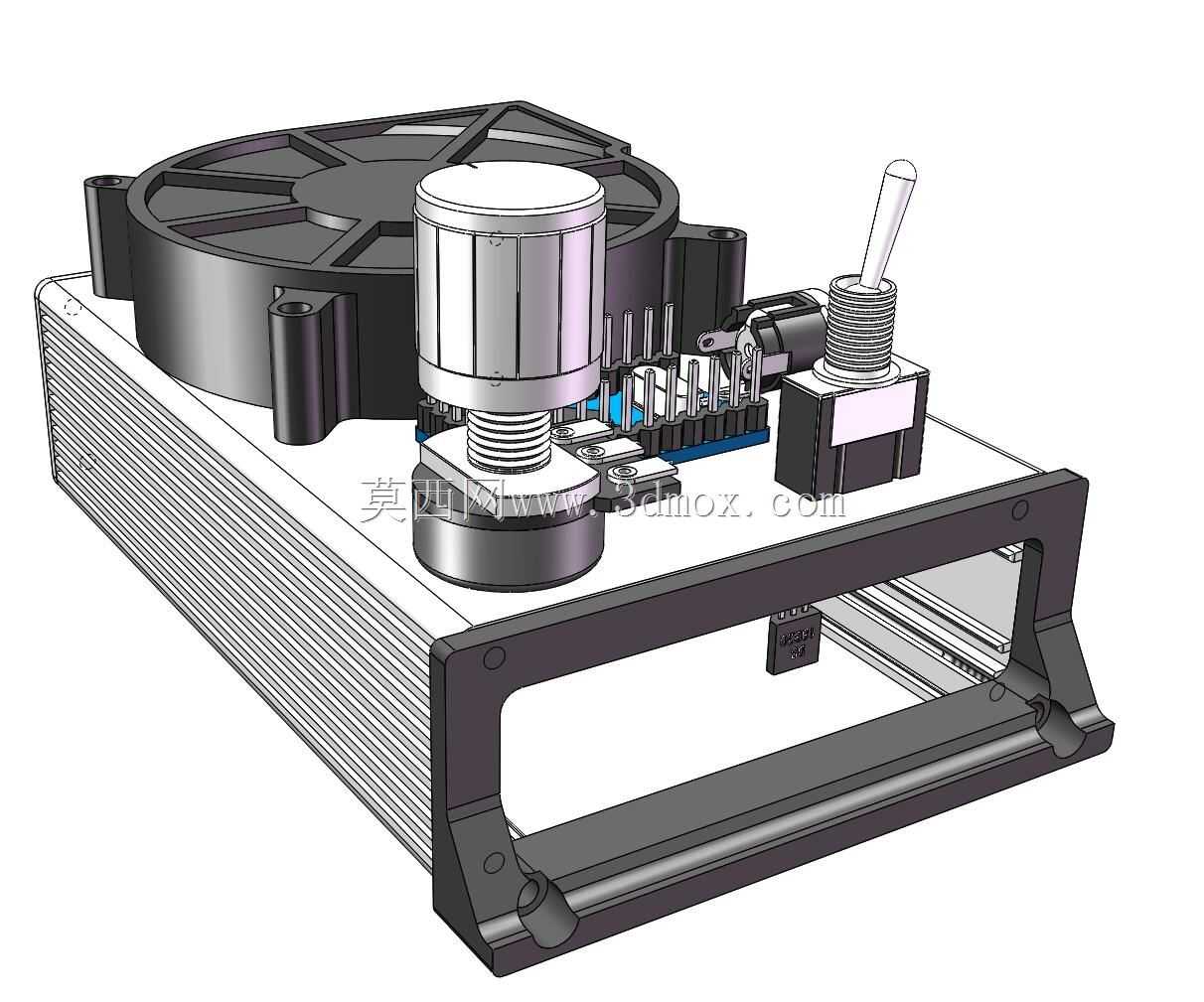

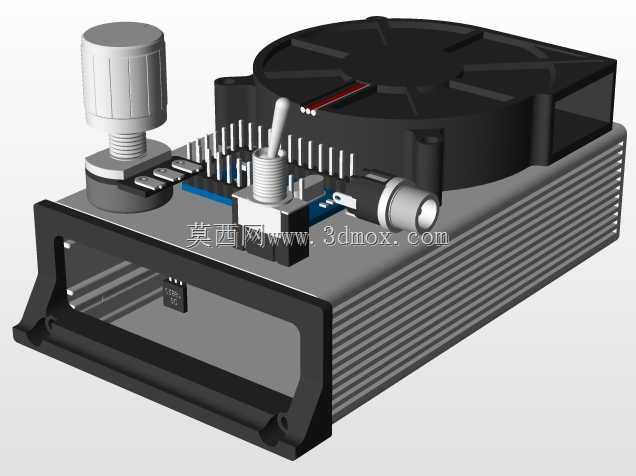

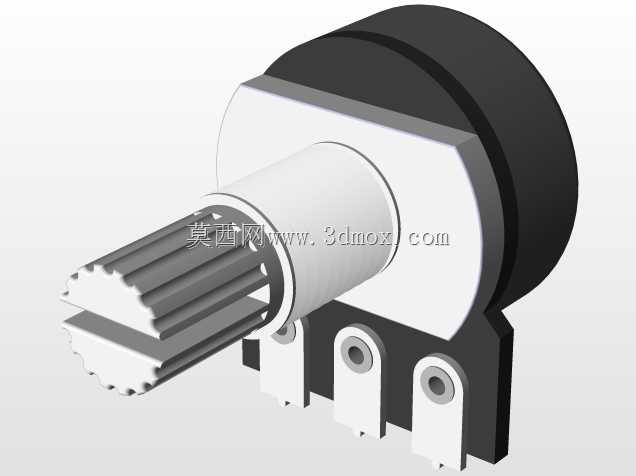

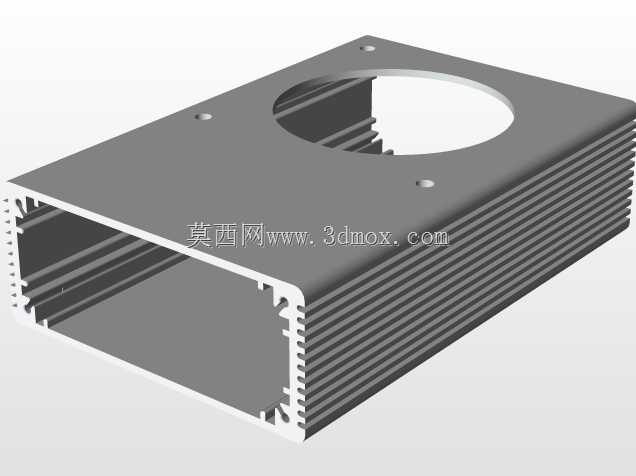

从结构设计逻辑来看，装置主体采用框架式铝合金型材作为承载基体，型材自带的散热鳍片结构可进一步增大与空气的接触面积，辅助带走传导至框架上的热量。核心散热单元选用高转速轴流风扇，风扇安装位设置了减震胶垫，抵消风扇高速运转产生的振动，避免振动传导至笔记本机身影响内置机械硬盘的运行稳定性。装置上预留的调节旋钮结构可实现风扇转速的多档位切换，用户可根据笔记本当前的负载情况灵活调整风量，在低负载办公场景下降低转速减少运行噪音，高负载渲染场景下拉满转速最大化散热效率。

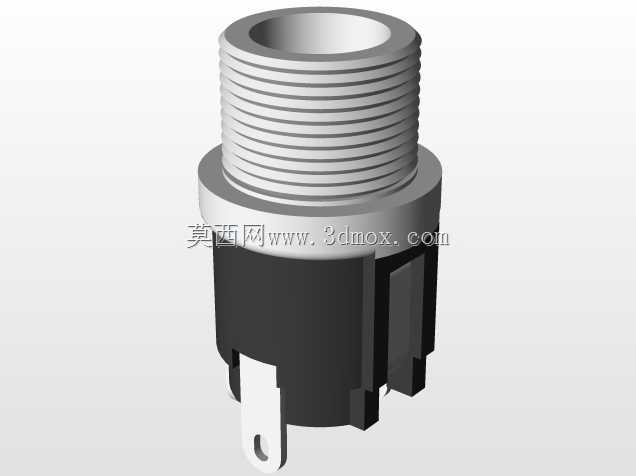

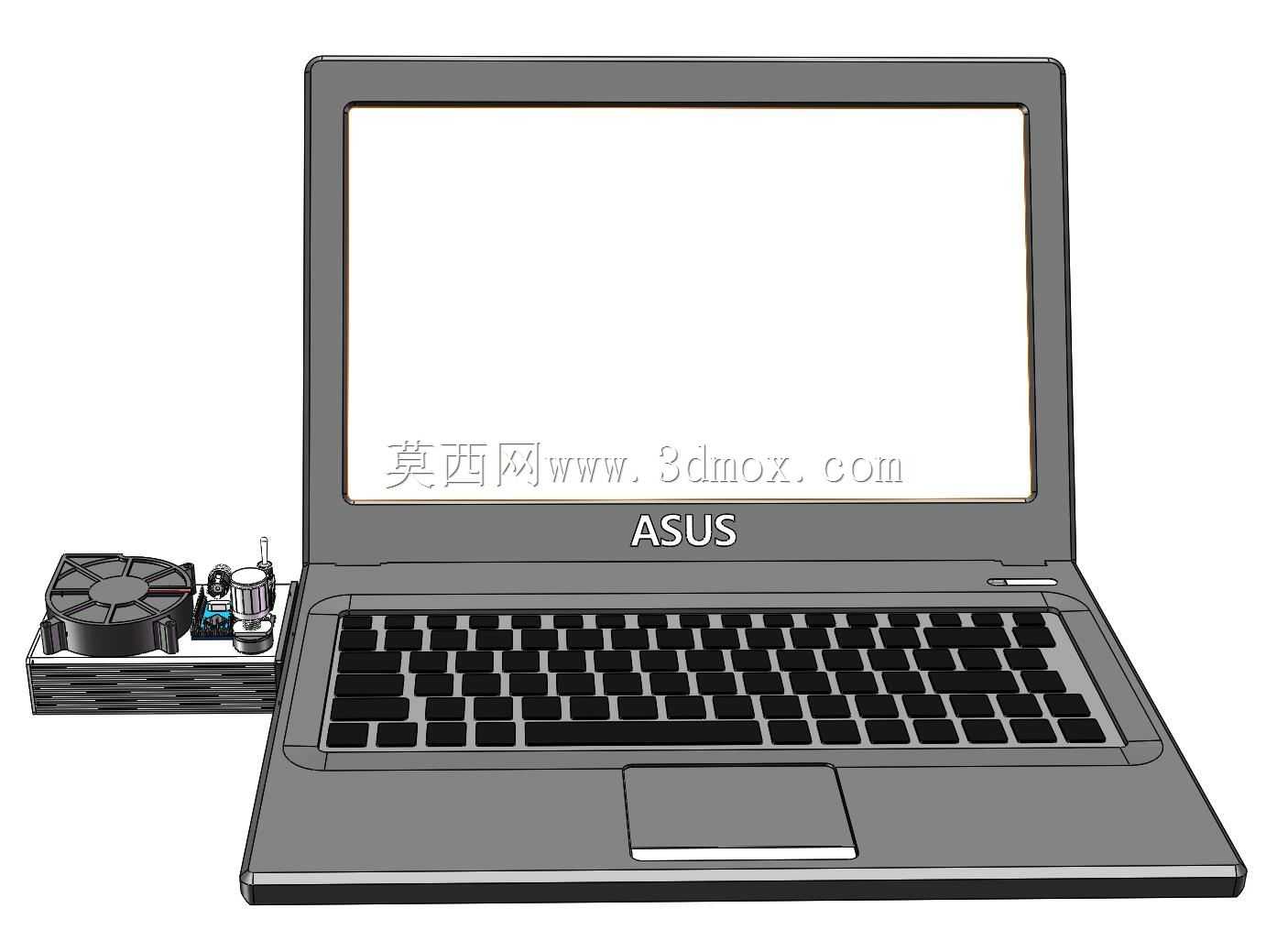

安装适配层面，装置前端设置了可伸缩的卡扣调节结构，能够适配14英寸到17.3英寸范围内不同厚度的常规笔记本机型，卡扣接触面贴有防滑橡胶垫，既可以保证装置与笔记本出风口的对接密封性，减少抽风过程中的风量泄漏，也能避免硬质卡扣刮花笔记本的外壳漆面。装置的供电模块采用通用USB接口取电，无需额外配置独立电源适配器，可直接接驳笔记本的USB接口获取电力，减少桌面布线的杂乱感。整体结构的安装边界控制合理，装置固定在笔记本侧边后不会遮挡笔记本的其余接口，也不会影响笔记本屏幕的开合角度，日常携带时可直接与笔记本一同放入电脑包，无需额外拆分收纳。

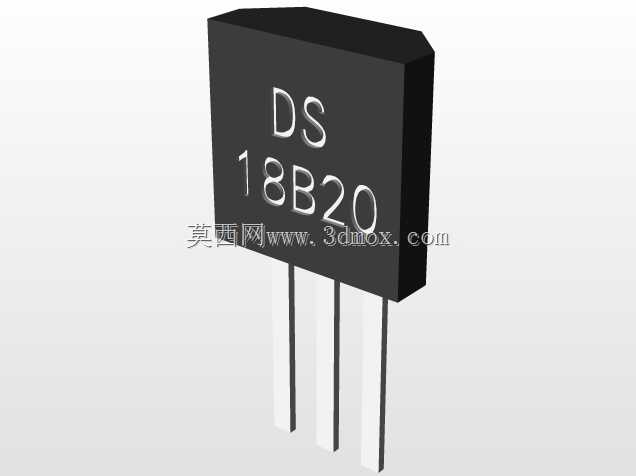

结构细节上，装置内部预留了控制模块的扩展安装位，可后续加装温控感应模块，实现根据出风口温度自动调节风扇转速的功能，无需用户手动切换档位。框架边角位置做了圆弧倒角处理，避免日常拿取过程中尖锐边角划伤手部，所有外露的金属件都做了阳极氧化处理，提升表面耐磨性能的同时也避免长期使用出现氧化锈蚀的问题。风扇的出风方向做了导向设计，抽出的热空气直接朝向装置侧后方排出，不会直吹用户手部，提升长时间使用的舒适度。
