电脑CPU水冷散热锁固安装结构

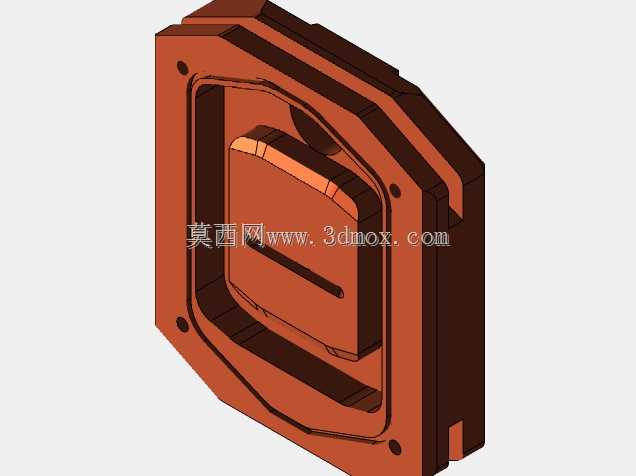

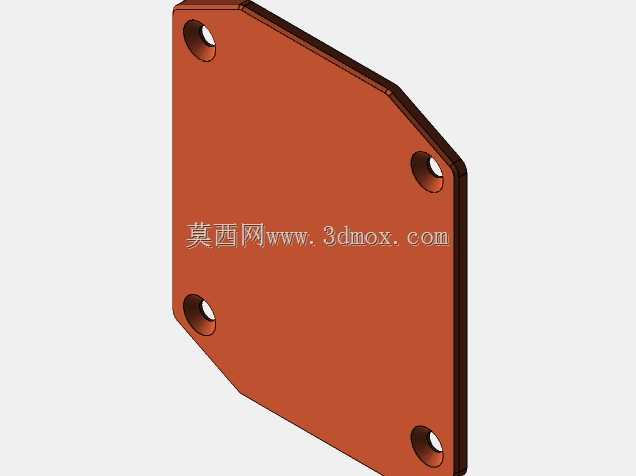

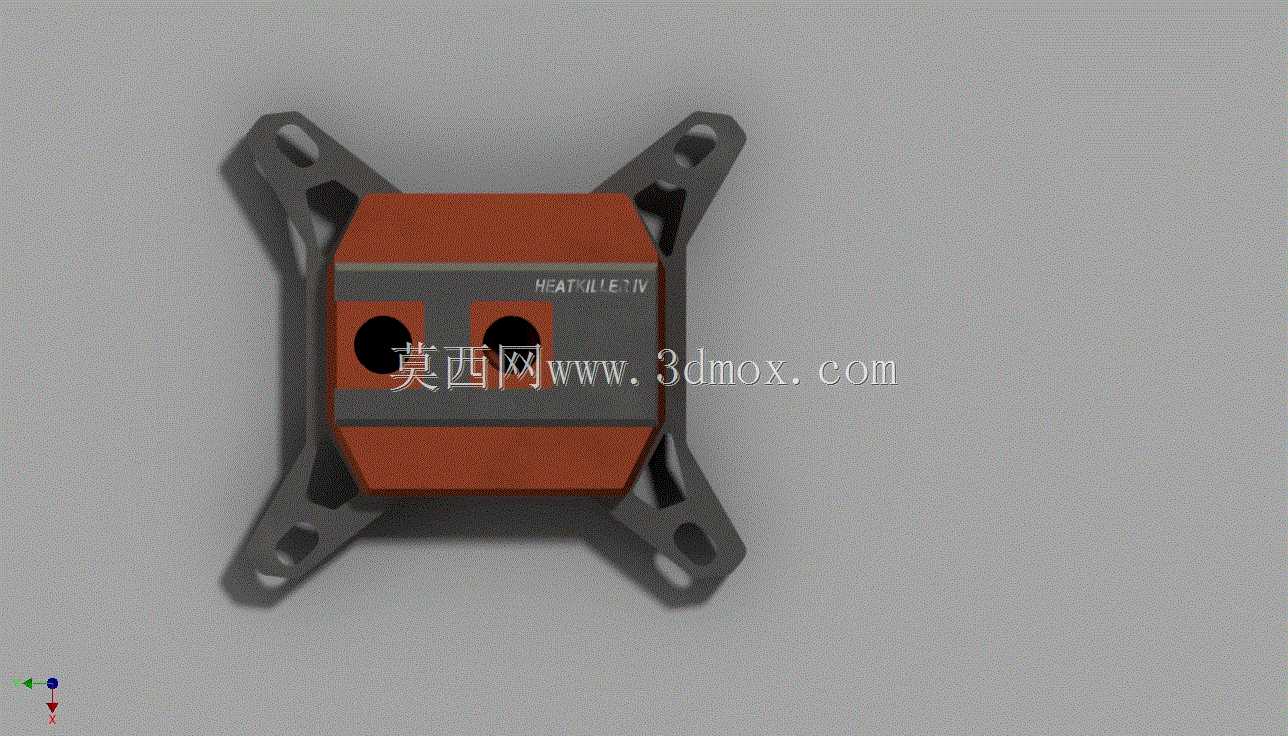

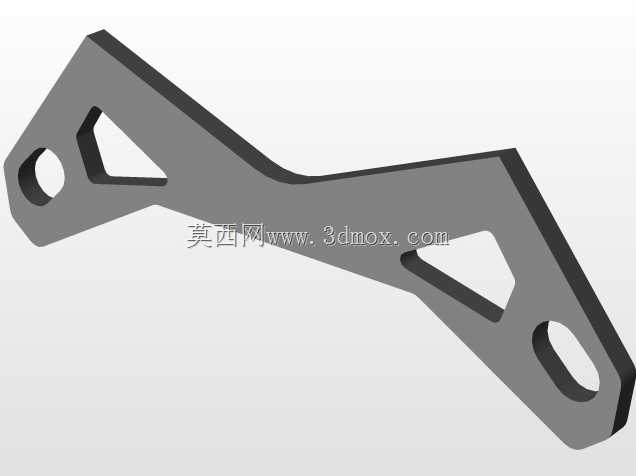

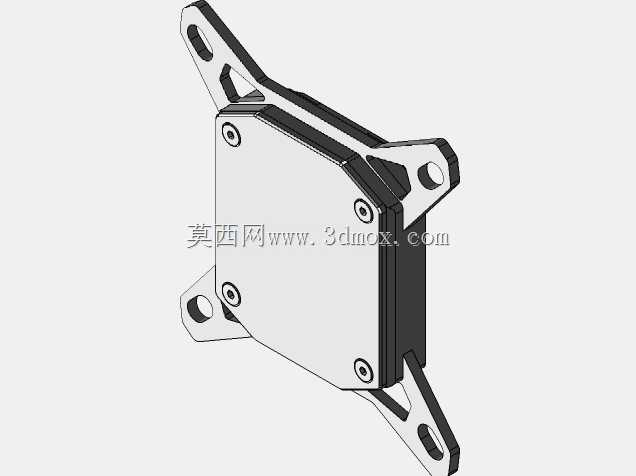

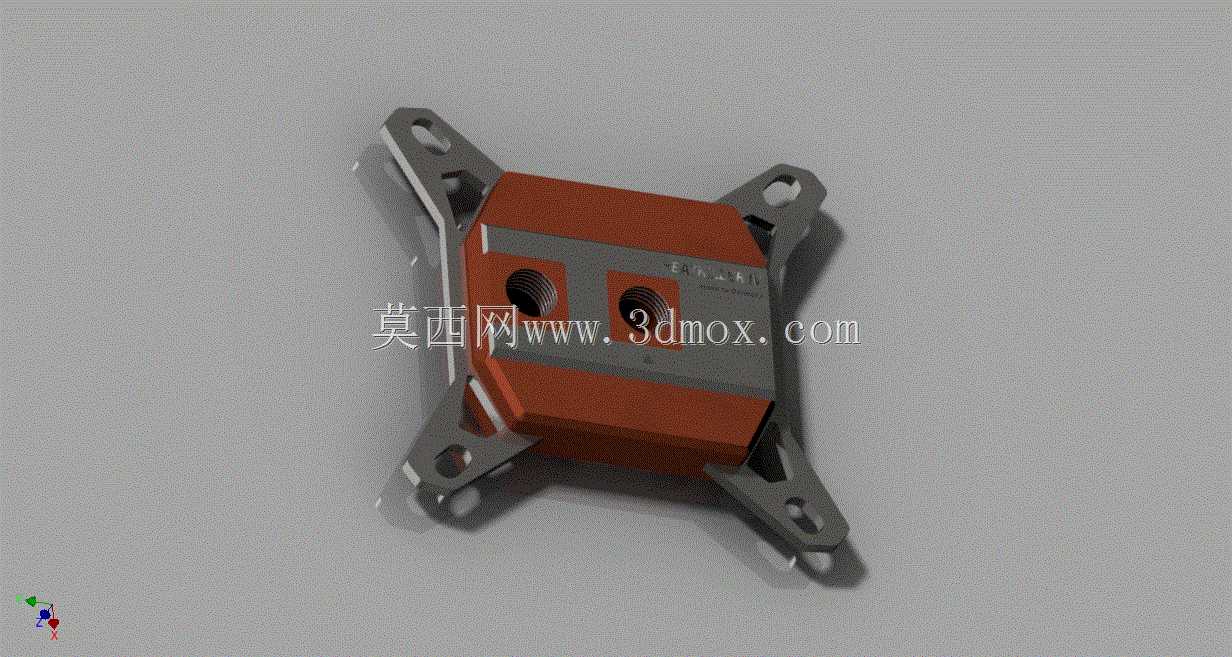

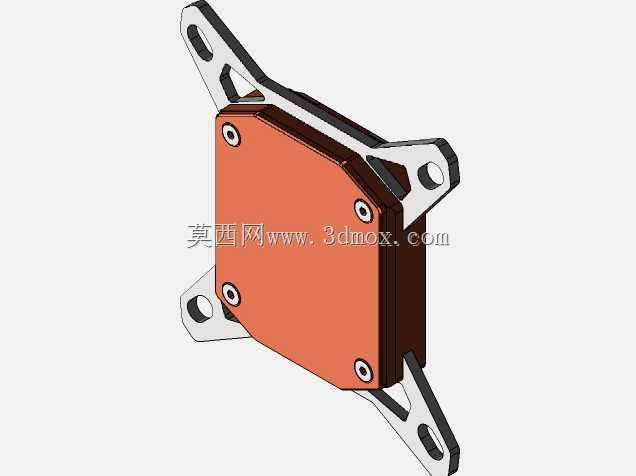

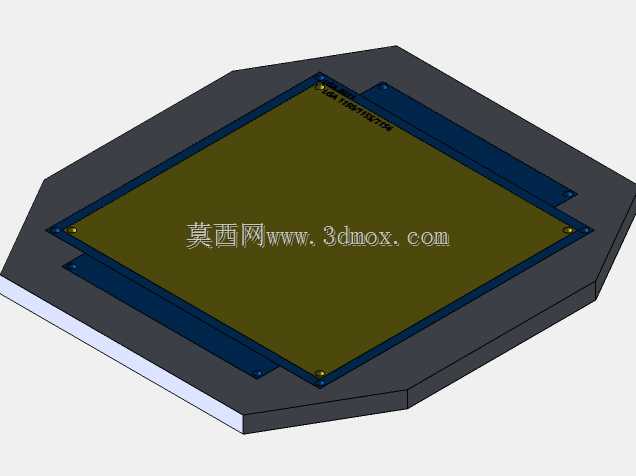

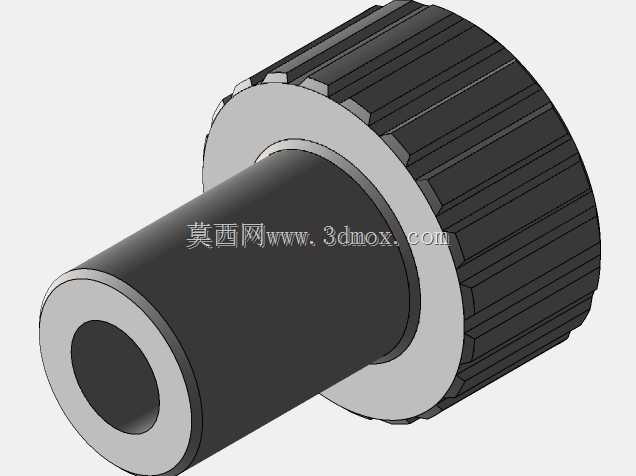

在桌面级PC硬件散热改装、小型工控机散热适配场景中，CPU水冷头的锁固结构直接决定散热接触压力的均匀性，是影响热传导效率的核心结构件。这款锁固结构采用四角对称延伸的安装支脚设计，支脚预留长条形调节腰孔，可兼容不同孔距的CPU插座安装规范，覆盖主流消费级桌面处理器的安装孔位范围，支脚边缘做了镂空减重处理，在保证结构刚性的前提下降低整体自重，避免长期使用后因自重下压导致主板PCB变形。主体基座采用方正切角的外形设计，中部预留冷头腔体的容纳空间，基座表面做分区结构处理，两侧的圆形开孔为冷液进出流道接口位，可匹配标准规格的水冷快插接头，接口位置做了下沉式定位台阶，安装接头时可直接卡入定位，无需额外调整对位角度，降低管路装配的对位难度。设计过程中优先保证外部安装尺寸的精度，所有与主板、冷头接触的安装面平面度控制在合理公差范围内，避免因接触面翘曲导致冷头与CPU顶盖之间出现间隙，需要额外加厚导热硅脂填补空隙增加热阻。内部流道结构参考成熟水冷腔体方案做适配调整，基于实际散热需求规划流道的扰流结构走向，让冷液进入腔体后可充分覆盖CPU核心对应的发热区域，避免出现散热死区。安装边界方面，四角支脚的延伸长度经过核算，安装后不会与主板周边的内存插槽、CPU供电散热片产生干涉，支脚的腰孔调节范围可适配不同厚度的冷头主体，用户更换不同厚度的冷头盖板时无需更换整套锁固结构，仅需调整固定螺丝的锁紧高度即可。锁固结构的受力点均匀分布在四个角位，锁紧螺丝时可采用对角逐步拧紧的操作方式，让冷头与CPU顶盖的接触压力均匀分布，避免单侧压力过大导致CPU顶盖受压倾斜，长期使用出现核心压损的问题。基座与支脚的衔接位置做了圆弧过渡处理，减少应力集中，在反复拆装锁紧的工况下不会出现支脚断裂的问题，整体结构兼顾安装兼容性、结构强度与散热适配性，可直接用于常规台式机CPU水冷散热系统的改装与装配，也可作为小型嵌入式工控设备的CPU散热锁固结构参考。
