ESP-01F型WiFi通讯模块结构设计

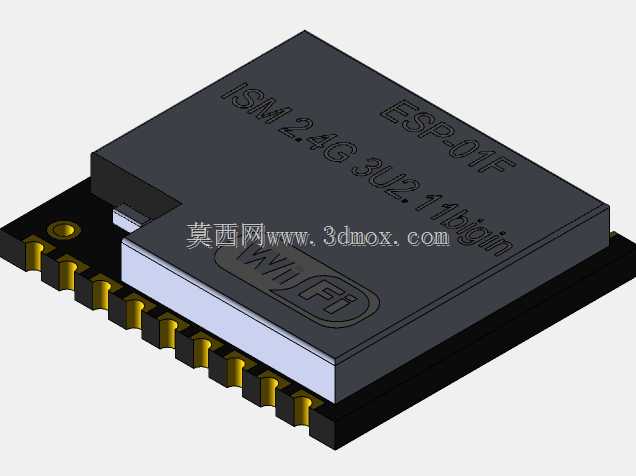

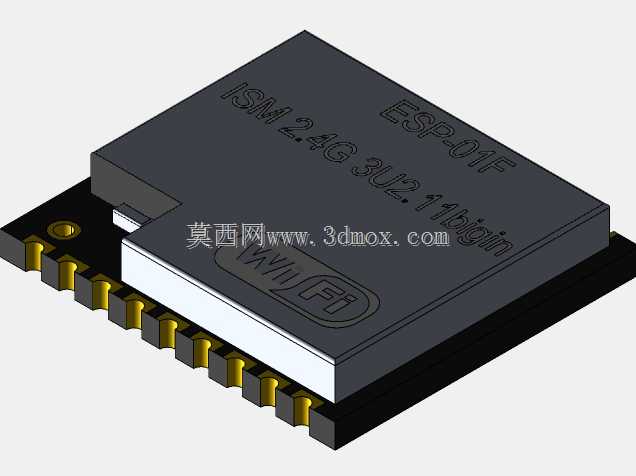

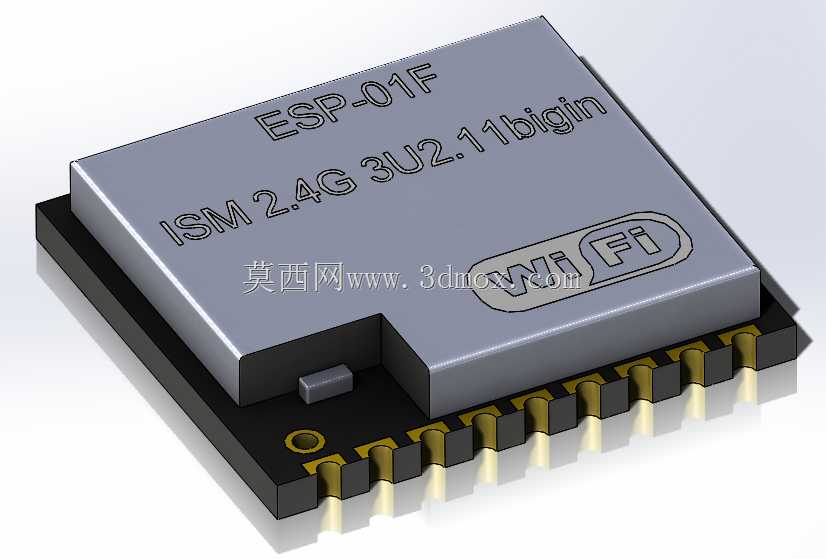

这款ESP-01F模块的三维结构设计，首先围绕嵌入式无线通讯场景的实际安装需求展开，在消费电子、工业传感节点、智能家居控制终端这类空间受限的设备里，这类贴片式WiFi模组的安装边界直接决定了主板的布局效率。设计时优先考虑了SMT回流焊的工艺适配性，模块底部的半孔焊盘沿PCB长边等距排布，焊盘的宽度、间距完全匹配常规0.8mm pitch的贴片工艺要求，避免生产过程中出现连锡、虚焊的问题，同时模块本体的屏蔽罩采用阶梯式结构，既给内部射频电路预留了足够的元件排布空间，又尽可能压缩了整体高度，能适配厚度要求严苛的便携类设备内部安装空间。

从功能特性来看，这款模组基于ESP8285芯片方案设计，集成了完整的2.4G WiFi射频前端、基带处理单元与MCU核心，不需要额外搭配外围射频电路即可实现802.11b/g/n协议的无线数据传输，在结构设计上特意将天线匹配区域预留了净空区，屏蔽罩边缘的开槽位置避开了射频走线区域，减少金属屏蔽层对无线信号的衰减影响。模块PCB一角设置的金属化定位孔，除了生产过程中的治具定位作用，也可以在高振动应用场景下配合点胶或者螺丝固定，提升模组安装后的抗振动性能，避免长期使用后焊盘出现疲劳脱落的问题。

在实际选型适配中，这款模组的外形尺寸控制在极小的范围内，安装时只需要在主板上预留对应尺寸的焊盘封装，不需要额外预留插件空间，相比早期的插针式ESP01模组，能节省超过60%的主板占用面积。设计过程中对屏蔽罩的折边公差、PCB板厚公差、焊盘共面度都做了明确的公差约束，保证批量生产时每一块模组都能满足自动贴片机的拾取精度要求，同时屏蔽罩与PCB之间的压合结构做了卡扣式设计，不需要额外焊接固定，既提升了生产组装效率，也方便后期维修时拆解屏蔽罩排查内部电路问题。

针对不同应用场景的安装需求，这款模组的结构设计还考虑了多方向的布局兼容性，焊盘采用对称式排布逻辑，在部分空间局促的主板上可以实现180度反向贴装，不会影响焊接可靠性与信号传输性能。模块表面的丝印标识清晰标注了型号与认证信息，方便生产过程中的目视检错，避免不同型号模组混料导致的生产事故。整体结构没有多余的冗余设计，每一处结构特征都对应实际生产、安装、使用环节的具体需求，完全贴合嵌入式无线通讯模组的小型化、高可靠性设计趋势。
