研华无风扇嵌入式迷你工控主机结构

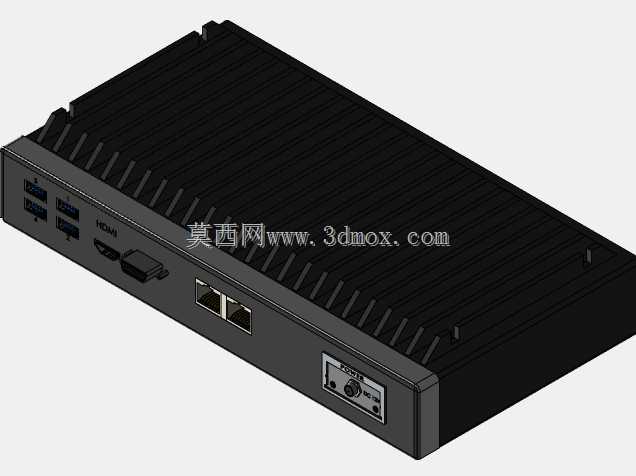

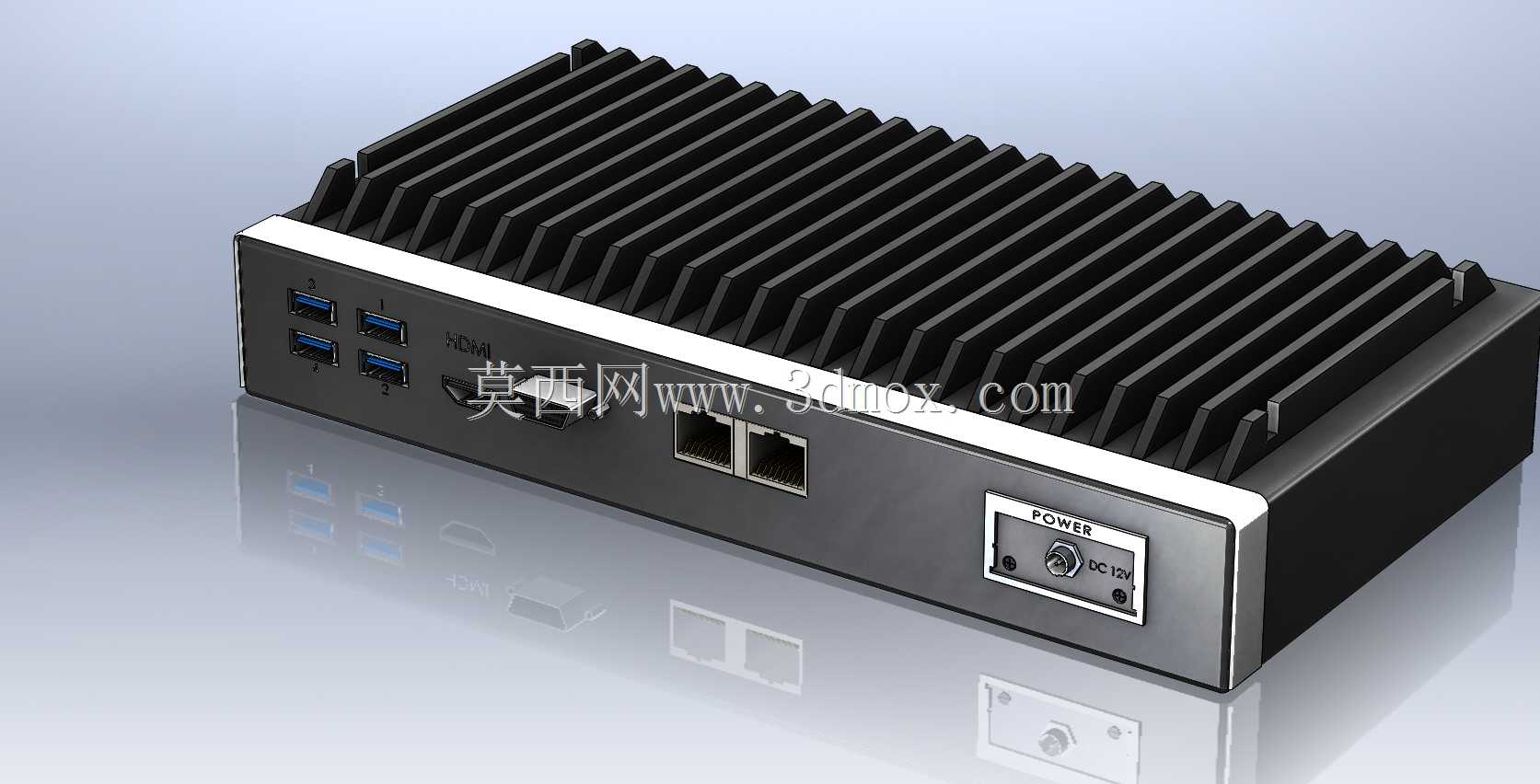

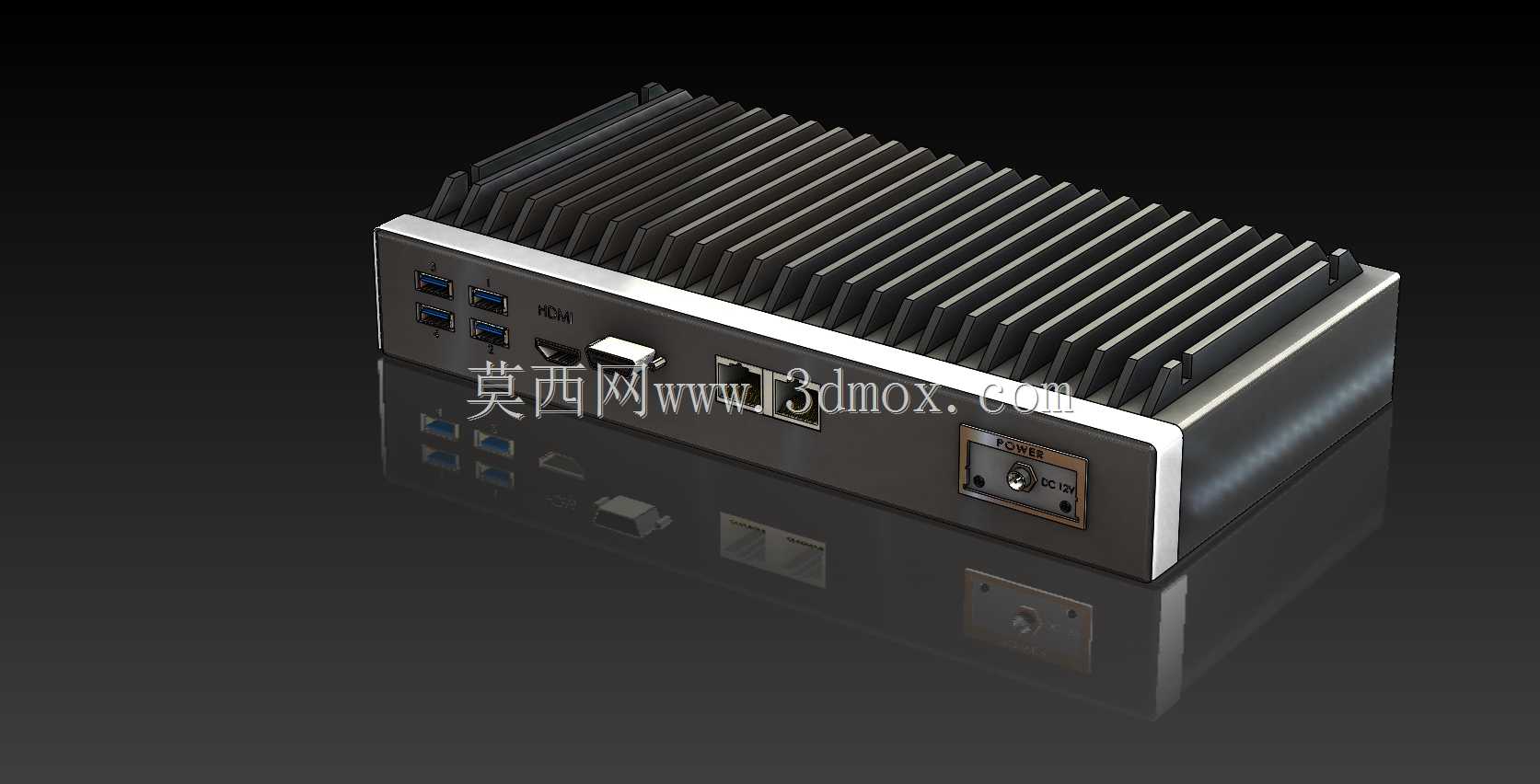

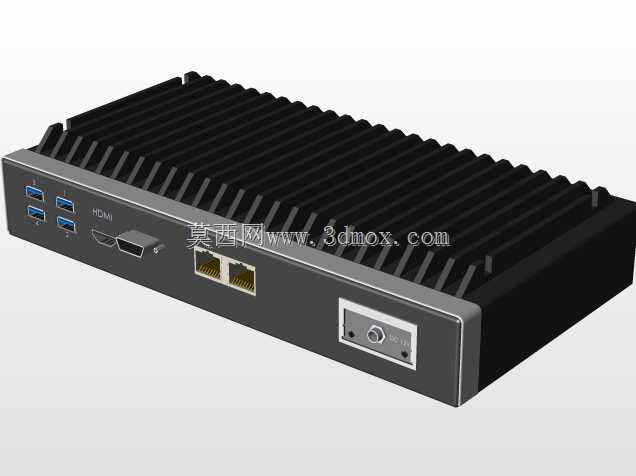

这款无风扇嵌入式工控主机，在工业现场的边缘计算场景里适配性极强，不管是产线设备的数据采集终端、智能仓储的AGV调度节点，还是户外自助终端的控制核心，都能依托全密封无风扇的结构特性稳定运行，完全规避了传统带风扇设备在多粉尘、高油污的车间环境里，因风扇积灰卡滞导致的过热宕机风险。从结构设计思路来看，整机外壳直接承担散热功能，上盖一体化挤出的铝制散热鳍片，按照内部核心发热元件的排布做了疏密分区，CPU、电源模块对应的鳍片区域做了加厚处理，热量可以直接通过导热硅脂垫传导到外壳鳍片，依靠自然对流完成散热，不需要额外的运动散热部件，能在-20℃到60℃的宽温环境下持续工作。前面板的接口排布完全贴合工业现场的接线需求，四个USB3.0接口分两列布置在左侧，能同时连接扫码枪、数据采集卡、调试U盘等多类外设，双千兆以太网口居中设置，支持链路冗余和多网段独立通讯，能同时对接产线PLC网络和上层MES系统网络，不需要额外扩展网卡。最右侧的电源接口采用带锁止结构的DC端子，能避免设备运行中因震动导致的电源松脱，电源开关做了内凹设计，防止现场作业误触导致设备断电。整机的外形尺寸控制在极小的范围内，宽度不到200mm，深度不足150mm，安装边界非常灵活，既可以通过背部的挂耳固定在控制柜的DIN导轨上，也能通过底部的螺丝孔直接锁装在设备机柜的内壁，甚至可以嵌入到自助终端的狭小安装腔体内，不会占用过多的柜内安装空间。外壳的拼接处做了嵌入式密封胶条，能达到IP40的防护等级，阻挡车间内的金属碎屑、浮尘进入设备内部，接口部分的金属外壳都做了接地处理，能有效抑制工业现场的电磁干扰，保证数据传输和设备运行的稳定性。内部的PCB板采用分层固定结构，核心计算板、电源板、接口板通过铜柱隔离固定，既保证了结构强度，也预留了足够的空气流通间隙辅助散热，存储模块采用宽温级固态颗粒，直接焊接在主板上，避免了传统机械硬盘在震动环境下的磁头损坏风险，完全适配工业现场的震动工况。在做设备选型适配的时候，这类迷你工控主机不需要预留风扇的维护空间，也不需要定期清理防尘网，后期运维成本极低，对于空间受限、环境复杂的工业部署场景，是非常合适的边缘控制硬件载体，建模过程中也充分还原了鳍片的散热结构、接口的安装尺寸、挂耳的固定孔位，能直接用于控制柜的布局设计和安装干涉校验。
