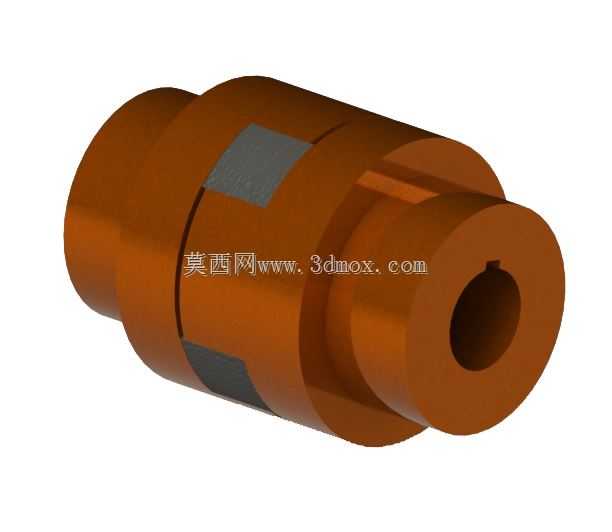

D60规格套筒式弹性联轴传动构件

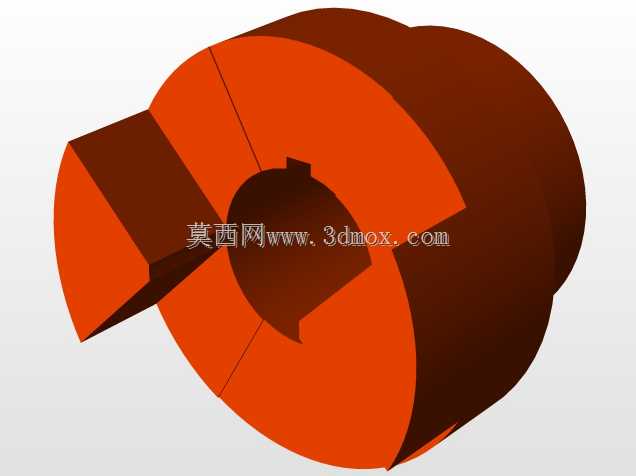

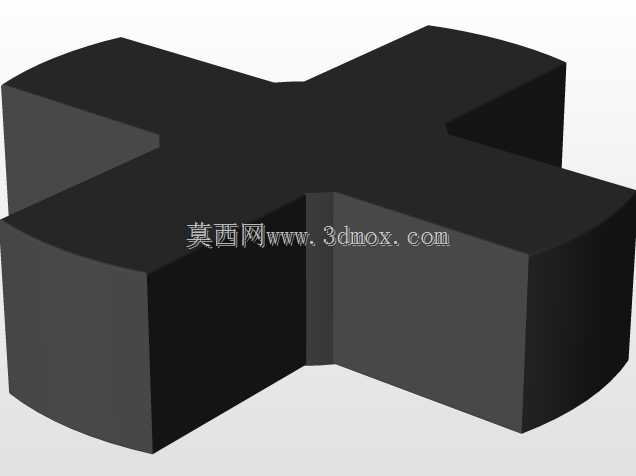

这类套筒式联轴构件常应用在中小功率传动链路的轴系对接场景中，比如轻工输送设备的动力输出端与执行辊轴的连接、小型机床进给轴的电机对接、非标自动化设备的同步传动单元，核心作用是补偿两根对接轴之间存在的少量径向、角向与轴向偏移，抵消传动过程中产生的小幅振动，避免轴系因安装对中误差产生额外的交变应力，延长轴承与动力端的使用寿命。从结构设计来看，该构件采用分体套筒咬合结构，中间的弹性嵌块承担缓冲与偏移补偿作用，两端的内孔可根据对接轴的直径、键槽规格做适配加工，其中一端预留的键槽卡位可实现与轴的周向固定，保证扭矩传递过程中不会出现打滑松脱。整体外形为阶梯圆柱结构，最大外径为D60规格，轴向总长度适配常规60-80轴间距的安装空间，安装时无需额外拆解两端的动力单元与执行单元，只需将两半套筒分别套入对接轴端，对齐嵌合位置后锁紧周向固定螺丝即可完成装配，相比凸缘联轴器对安装对中的精度要求更低，相比十字滑块联轴器的运转噪音更小，适配转速区间覆盖常规工业传动的100-3000转每分钟场景。设计过程中优先考虑了拆装维护的便捷性，套筒外壁的平面卡位既可以作为安装时的扭力支撑面，也可以预留传感器安装位用于检测轴系运转的跳动参数，中间弹性块的材质可根据传动场景的温度、腐蚀环境替换为丁腈橡胶、聚氨酯或者尼龙材质，满足不同工况下的缓冲与耐磨需求。在安装边界上，该构件要求对接轴的伸出长度不短于套筒内孔的有效配合长度，轴端的倒角不小于C1，避免装配时刮伤套筒内壁，径向安装空间需要预留至少10mm的扳手操作间隙，保证锁紧螺丝可以顺利紧固，轴向预留2-3mm的窜动间隙，避免轴系热胀冷缩时对联轴构件产生额外的轴向推力。这类联轴构件的扭矩传递能力匹配0.5-5kW的动力输出，可覆盖大部分中小负载的传动需求，在非标设备改造、老旧设备传动部件替换场景中适配性极强，建模过程中还原了各部件的配合公差，内孔与轴的配合采用H7/k6的过渡配合，嵌块与套筒卡槽的配合采用H8/h7的间隙配合，保证装配后运转灵活无卡滞，同时不会出现过大的传动回程误差。
