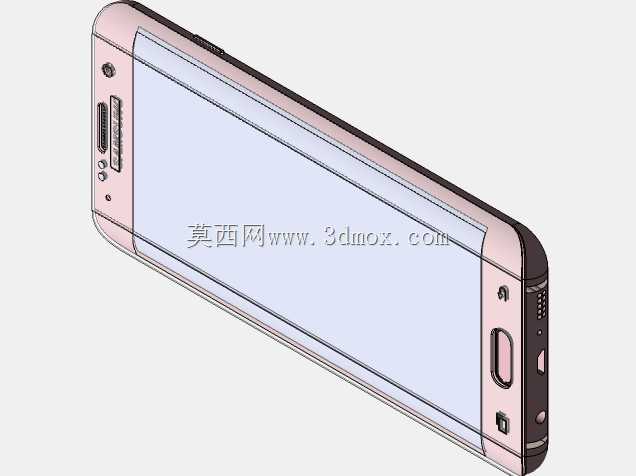

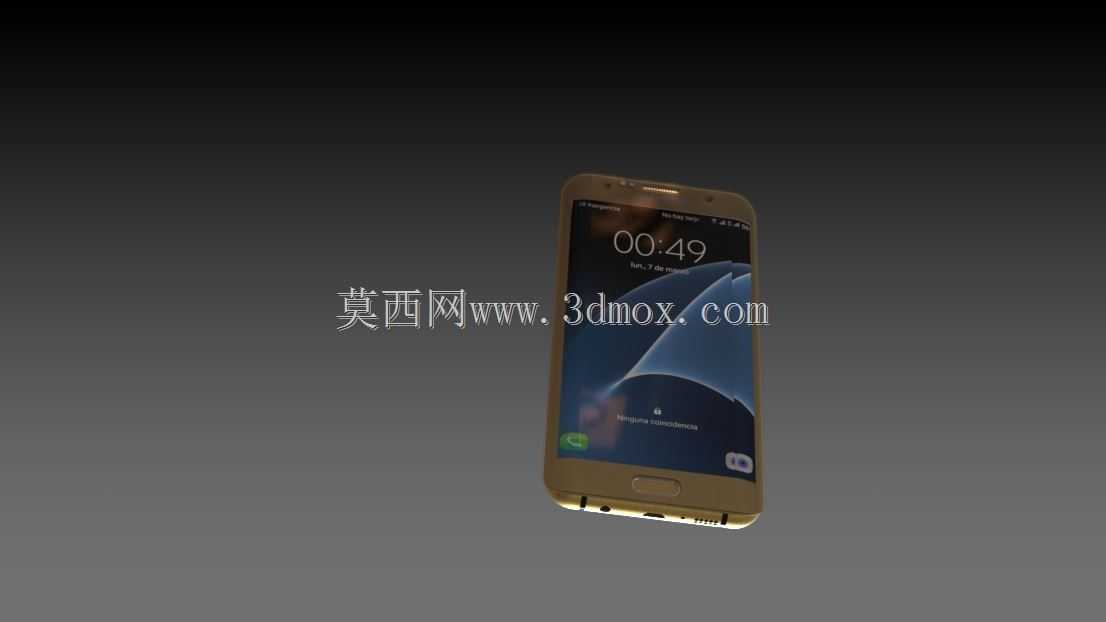

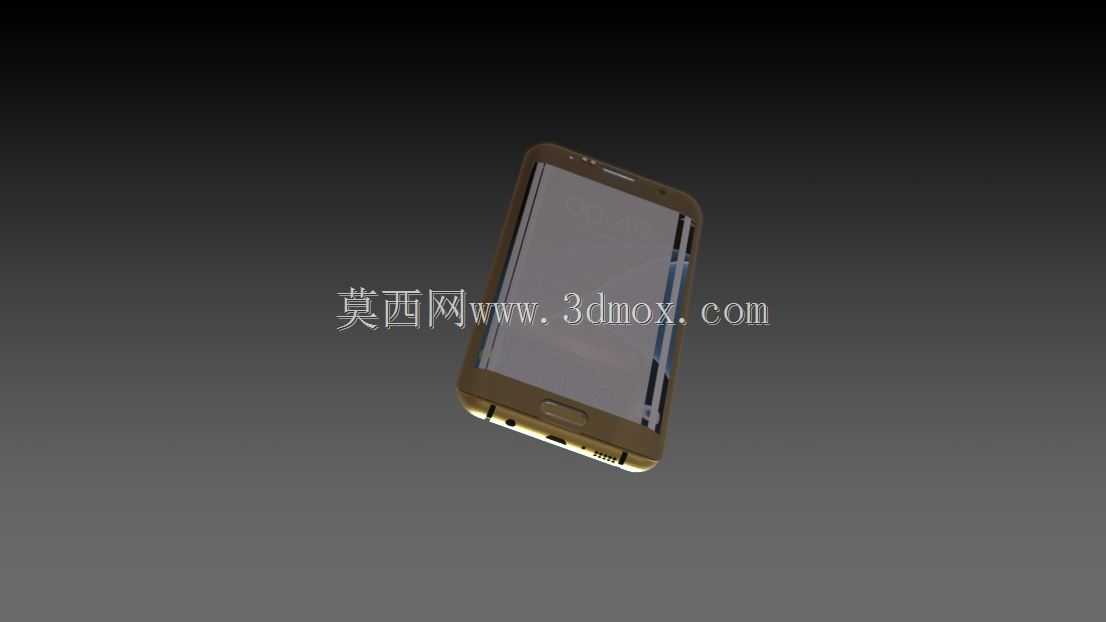

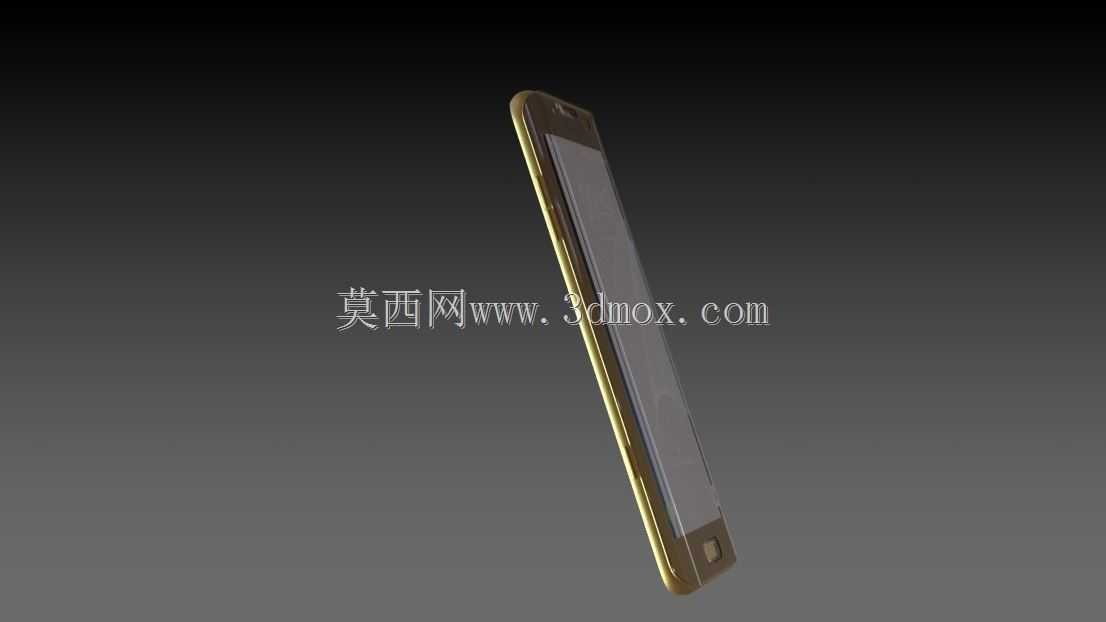

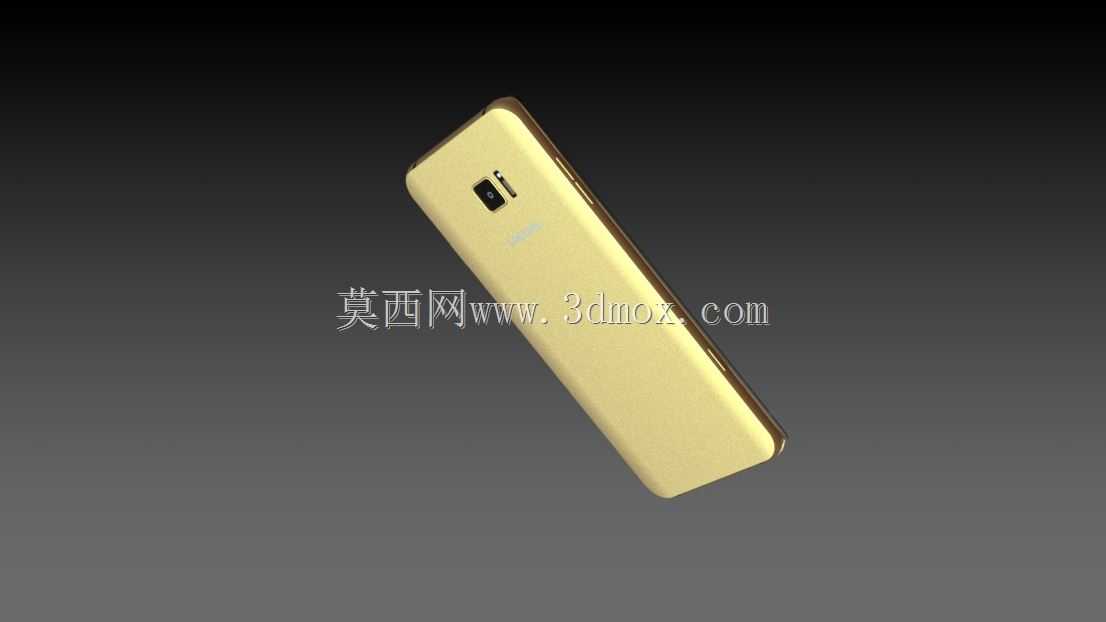

三星S7智能手机外观结构三维数模

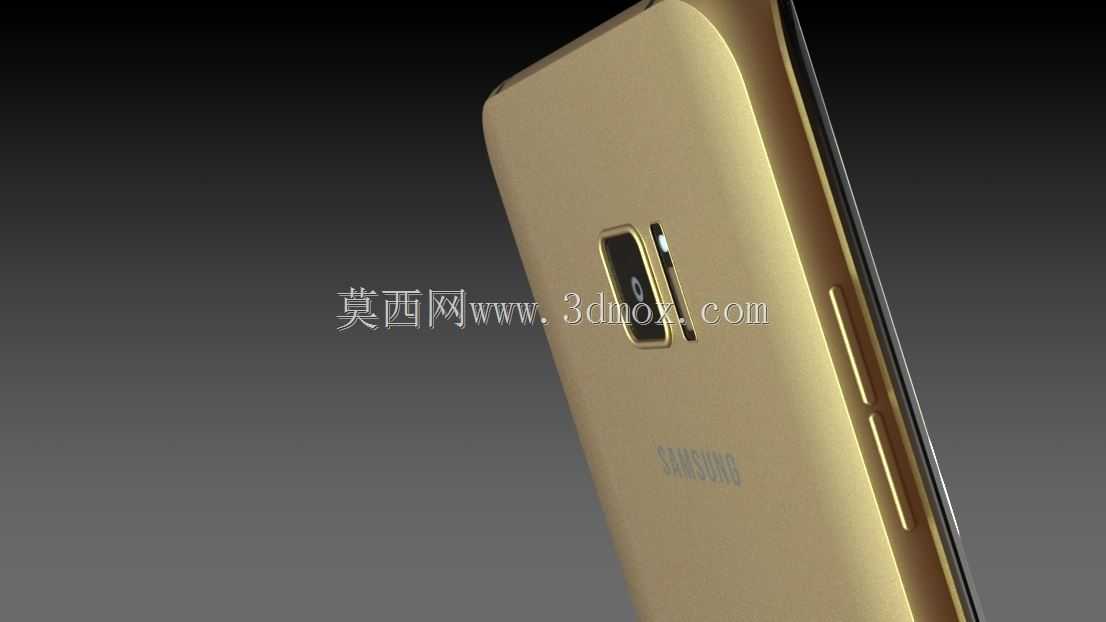

这款三星S7的三维数模完整还原了量产机型的外观结构细节，建模过程中严格参照真机的曲面过渡逻辑，对机身背部的弧面收边、中框与前后盖板的衔接缝隙、摄像头模组的凸起高度都做了精准的曲面拟合，没有出现曲面断层、曲率突变的问题，可直接用于消费电子周边配件的结构适配参考。从实际应用场景来看，该数模可作为手机保护壳、钢化膜、车载支架、无线充电底座等周边产品开发的基准参照，结构工程师在做配套产品设计时，可直接提取数模的外轮廓曲面做干涉检查，省去手动测绘真机的步骤，大幅缩短周边配件的开模前期验证周期。数模完整还原了机身侧边的按键布局，包括电源键、音量键的凸起高度、按压行程预留间隙，以及机身底部的接口开孔位置、麦克风收音孔的排布坐标，在做配套防水配件、外接扩展设备时，可直接对齐这些特征做结构避让，避免出现配件安装后遮挡按键、接口对位偏差的问题。设计思路上，该机型采用的双面玻璃加金属中框结构，背部曲面从摄像头区域向四周边框平滑收窄，握持时的贴合度远优于直角边框机型，建模时对背部2.5D弧面的曲率做了连续处理，保证曲面G2连续，还原真机握持时的触感过渡，同时对摄像头模组的金属装饰圈、闪光灯的开孔位置都做了精准定位，数模中摄像头凸起区域的高度差与真机完全一致，做保护壳设计时可直接参照该高度做镜头保护圈的凸起预留，避免保护壳安装后镜头区域被磨损。从安装边界来看，数模标注的整机长宽厚尺寸与量产机一致，中框的弧度收边位置、前后玻璃的R角尺寸都做了参数化处理，在做配套工装夹具设计时，可直接提取数模的定位基准面，比如背部曲面的定位支撑点、中框的夹持接触面，保证夹具夹持时不会刮伤机身表面，同时适配不同批次机型的尺寸公差范围。数模中还还原了机身背部的品牌标识区域的凹陷深度，做定制化后盖、贴膜设计时，可对齐该区域做图案定位，避免出现标识偏移的问题。对于手持终端的结构设计从业者来说，该数模的曲面处理方式也具备参考价值，其大弧面收边的设计逻辑，可迁移到其他手持类消费电子设备的外观设计中，平衡机身视觉厚度与实际握持手感，同时保证内部堆叠空间的利用率。
