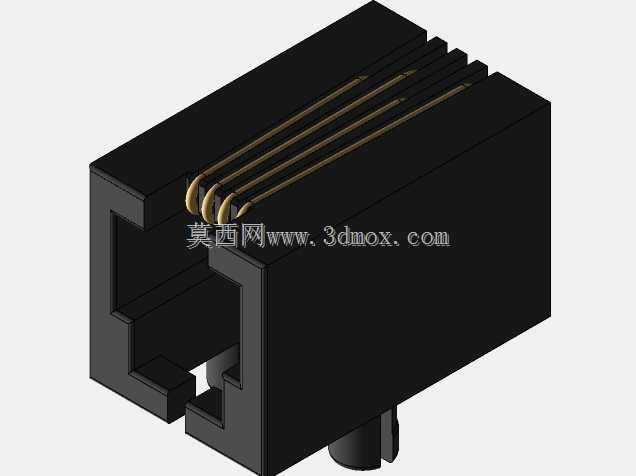

RJ11接口4p4c阴式通讯接插件结构

日常接触的固定电话接入、小型工控低速信号传输、楼宇对讲分机连线等场景里，这类4芯阴式接插件是出镜率极高的互联部件，很多人对它的认知停留在“电话水晶头母座”，但在结构设计层面，每一处卡扣、弹片的尺寸公差都直接决定连接可靠性。从实际使用场景出发，这类接插件常被焊接在通讯终端、小型控制板的PCB边缘，也有部分带螺纹安装柱的款式会固定在设备壳体的开孔位，作为对外的信号交互接口，匹配4P4C规格的公头水晶头使用，承载语音信号、低速RS485通讯信号或者小电流的控制回路信号，相比更大尺寸的RJ45接口，它的占用空间更小，适合布线空间紧凑、芯数需求少的互联场景。设计这款接插件结构时，首先要考虑公头插入的导向与限位：接口内部的空腔做了阶梯式导向结构，公头插入时不会出现偏斜卡滞，空腔两侧的弹性卡扣位对应公头的弹片卡点，插入到位后会发出清晰的卡位反馈，避免使用过程中受拉扯出现松脱。内部的4根接触弹片采用带弧度的冲压铜件设计，弹片的翘起高度经过反复校核，既保证公头插入时弹片有足够的下压形变空间，不会出现插接过紧或者弹片过度形变失效的问题，又能让弹片与公头的金手指接触面保持足够的正向压力，降低接触电阻，避免信号传输过程中出现接触不良、瞬断的问题。接插件的外部壳体采用阻燃黑色塑胶材质，外壳的加强筋分布在插接口的周圈，因为日常插拔时接口周圈是受力最集中的位置，加厚的筋位可以避免多次插拔后壳体出现开裂。底部的安装定位柱尺寸匹配PCB板上的标准安装孔位，焊接时可以直接插在板上做预固定，不需要额外治具扶持就能完成波峰焊工序，提升批量组装的效率。带阴螺纹的安装款则在壳体两侧预留了螺纹孔位，安装时可以通过螺丝从设备壳体外侧将母座锁紧固定，安装边界需要注意接口前端要伸出壳体表面1.5-2mm，保证公头插入时不会被壳体边缘干涉，同时后端的焊脚位置要预留至少3mm的走线空间，避免焊盘与周边元器件出现安全间距不足的问题。弹片的排布间距严格遵循行业通用的4P4C接口规范，相邻弹片的中心距保持一致，焊脚的出线方向垂直于PCB板面，适合板端直插焊接的应用场景，壳体侧面的防呆结构可以避免公头反插，从结构上杜绝误操作导致的弹片压弯、针脚短路问题。在实际选型应用中，这类接插件的插拔寿命通常能满足千次级别的使用需求，足够覆盖民用通讯设备、小型工控终端的全生命周期使用要求，塑胶外壳的耐温范围也能适配常规波峰焊的温度曲线，不会出现焊接过程中壳体变形的问题。
