桌面级FDM熔融沉积成型3D打印机整机结构

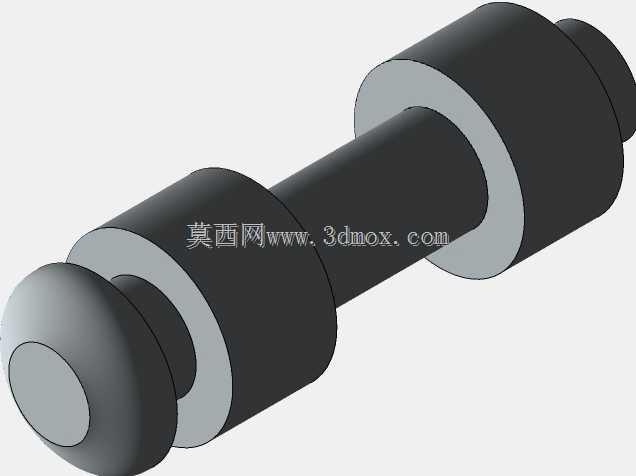

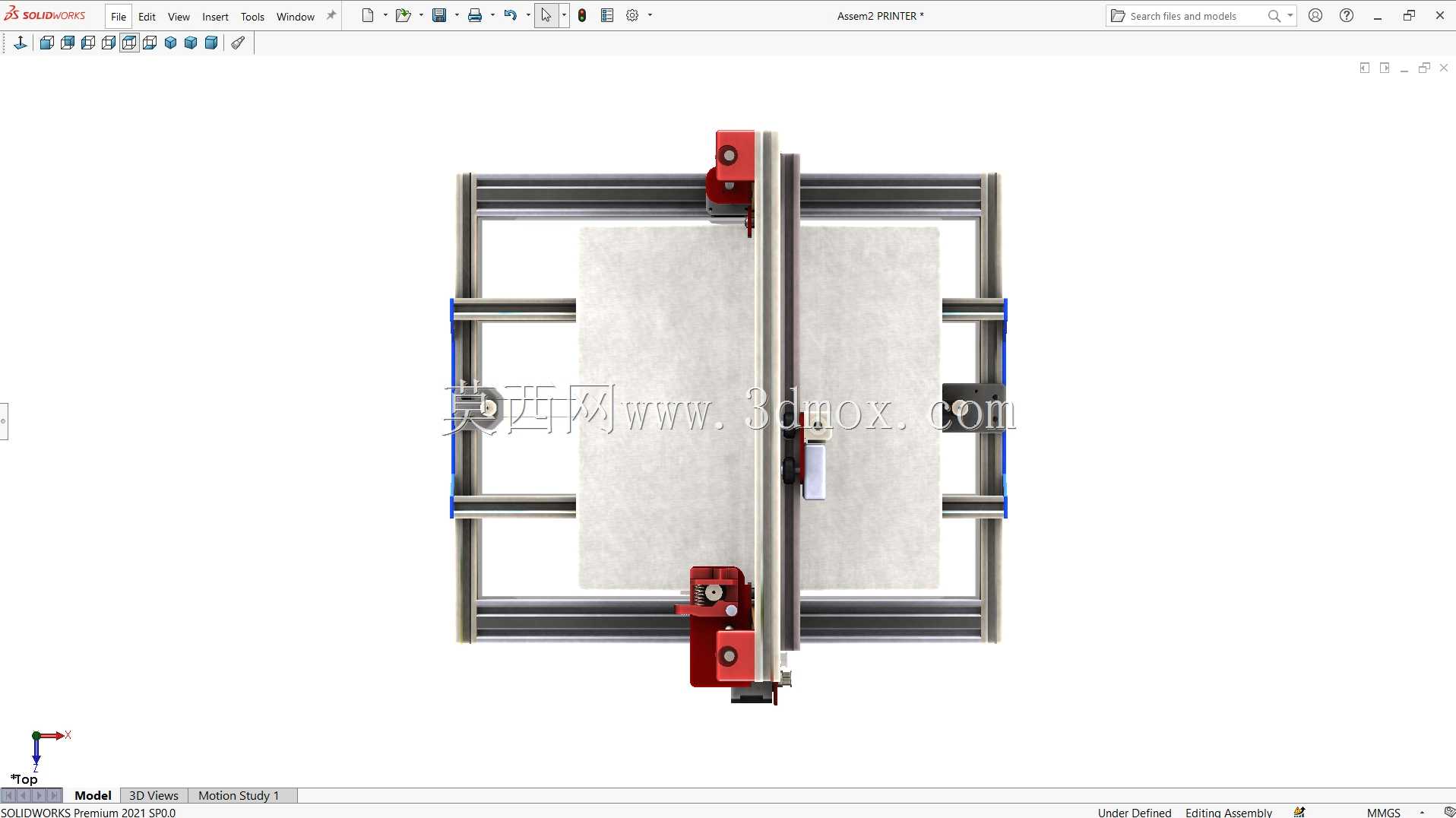

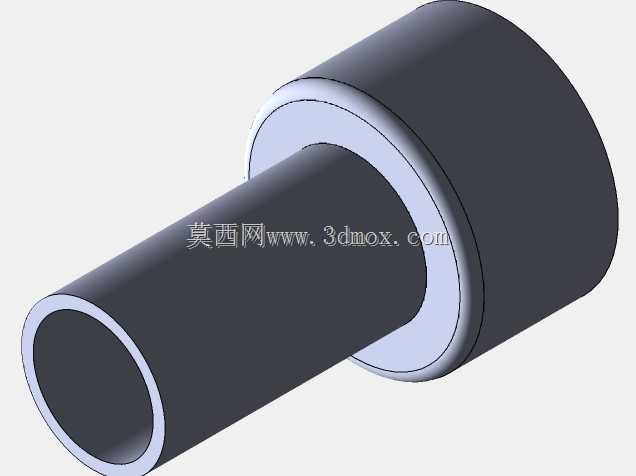

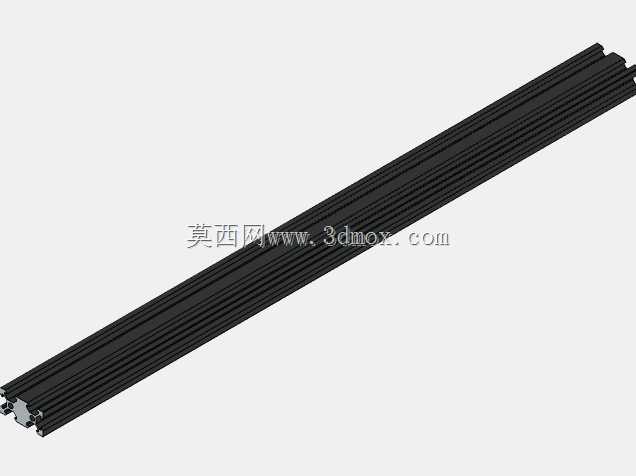

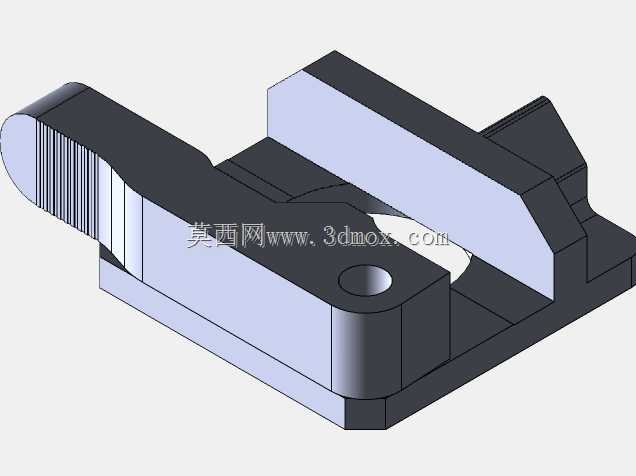

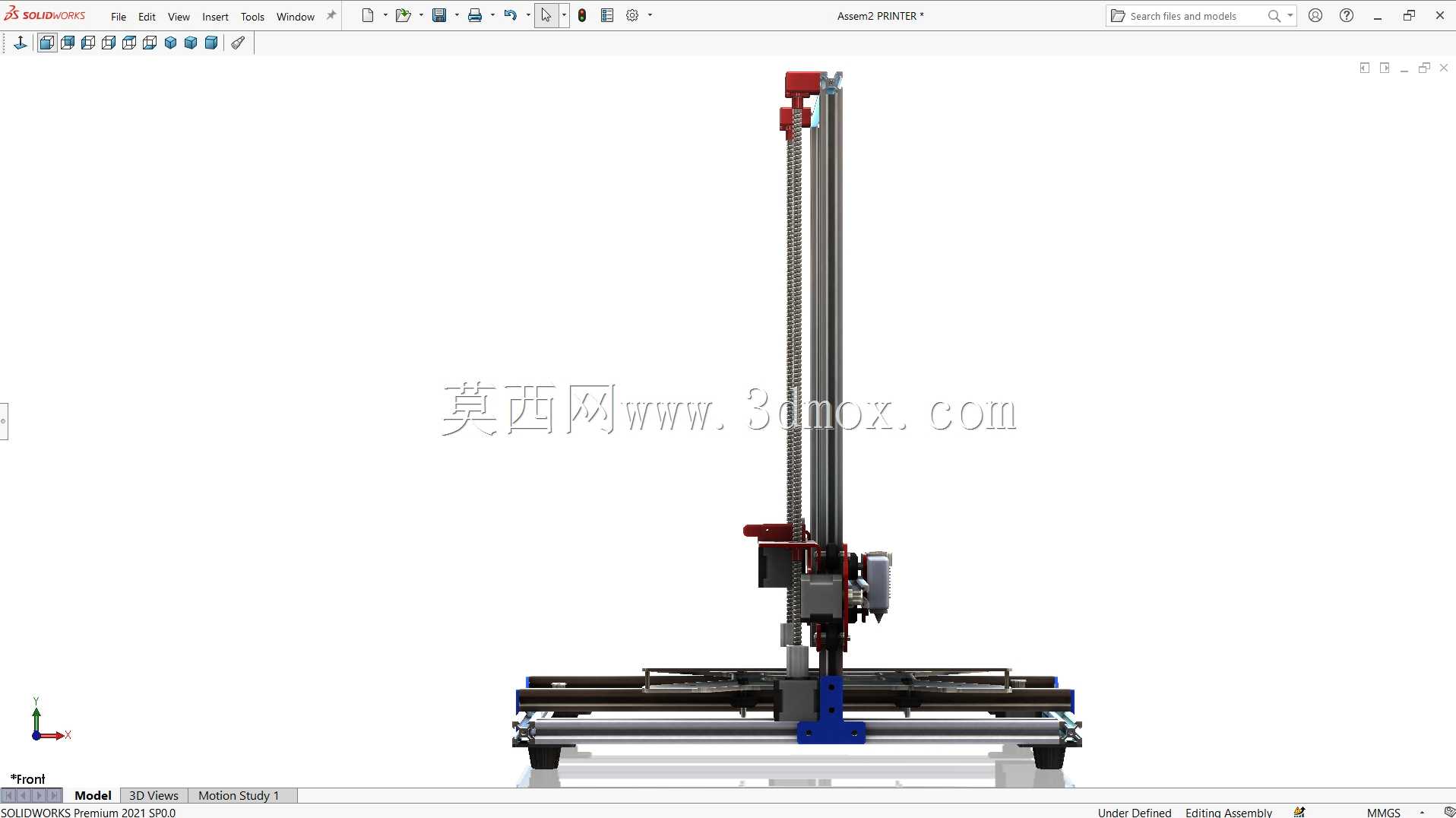

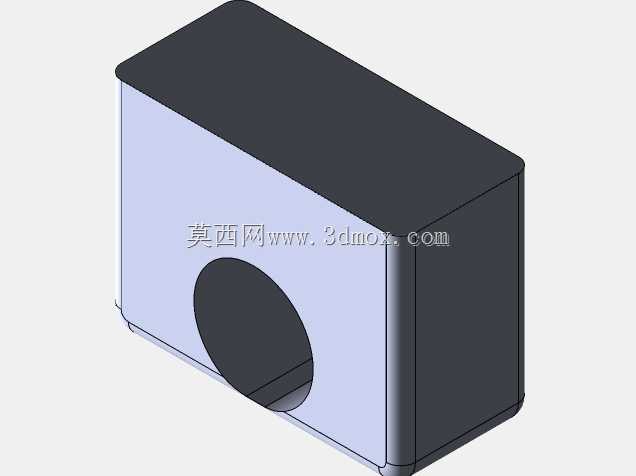

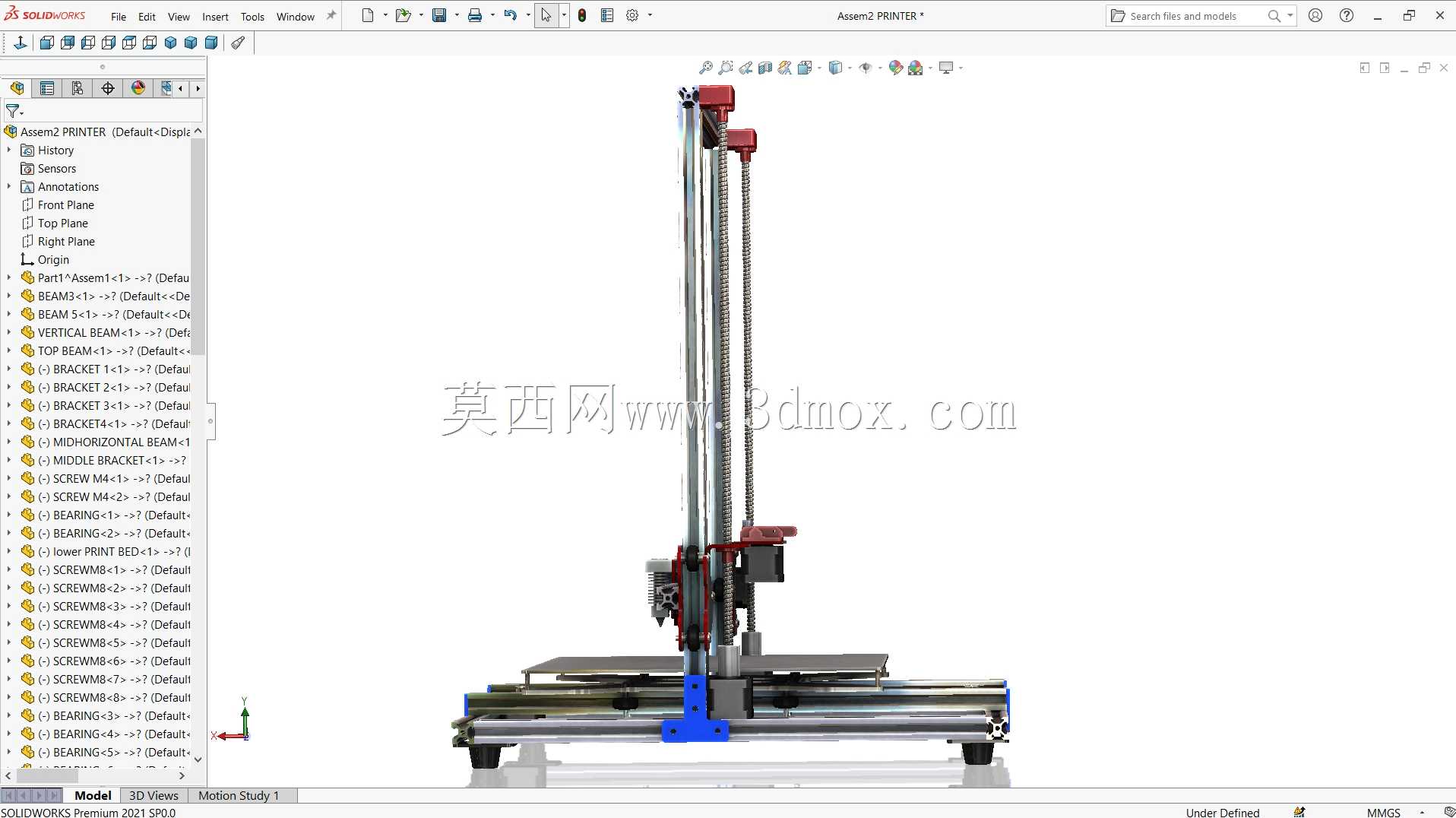

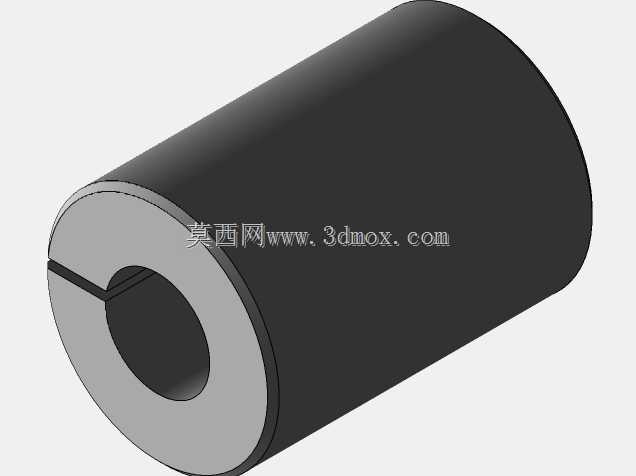

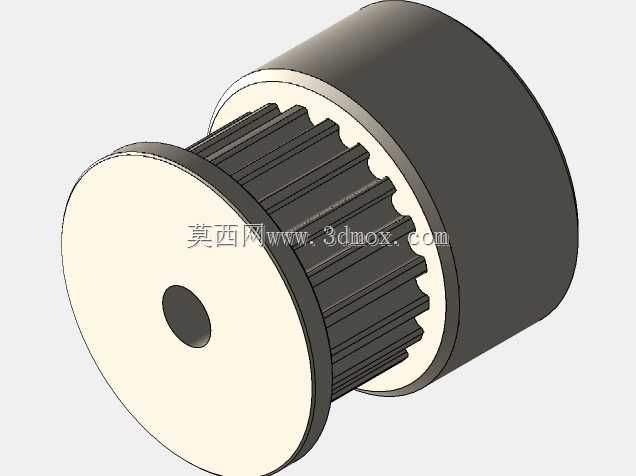

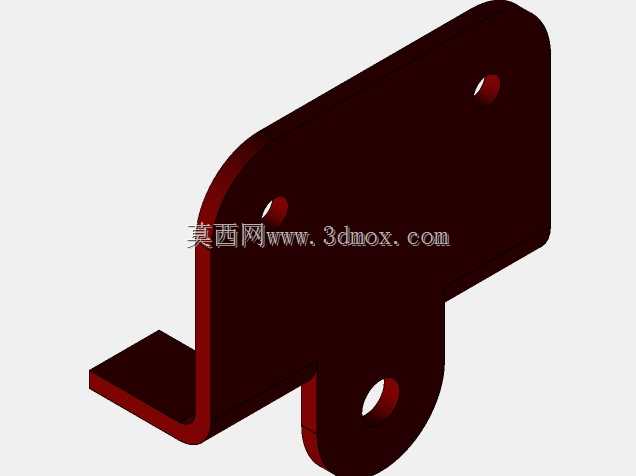

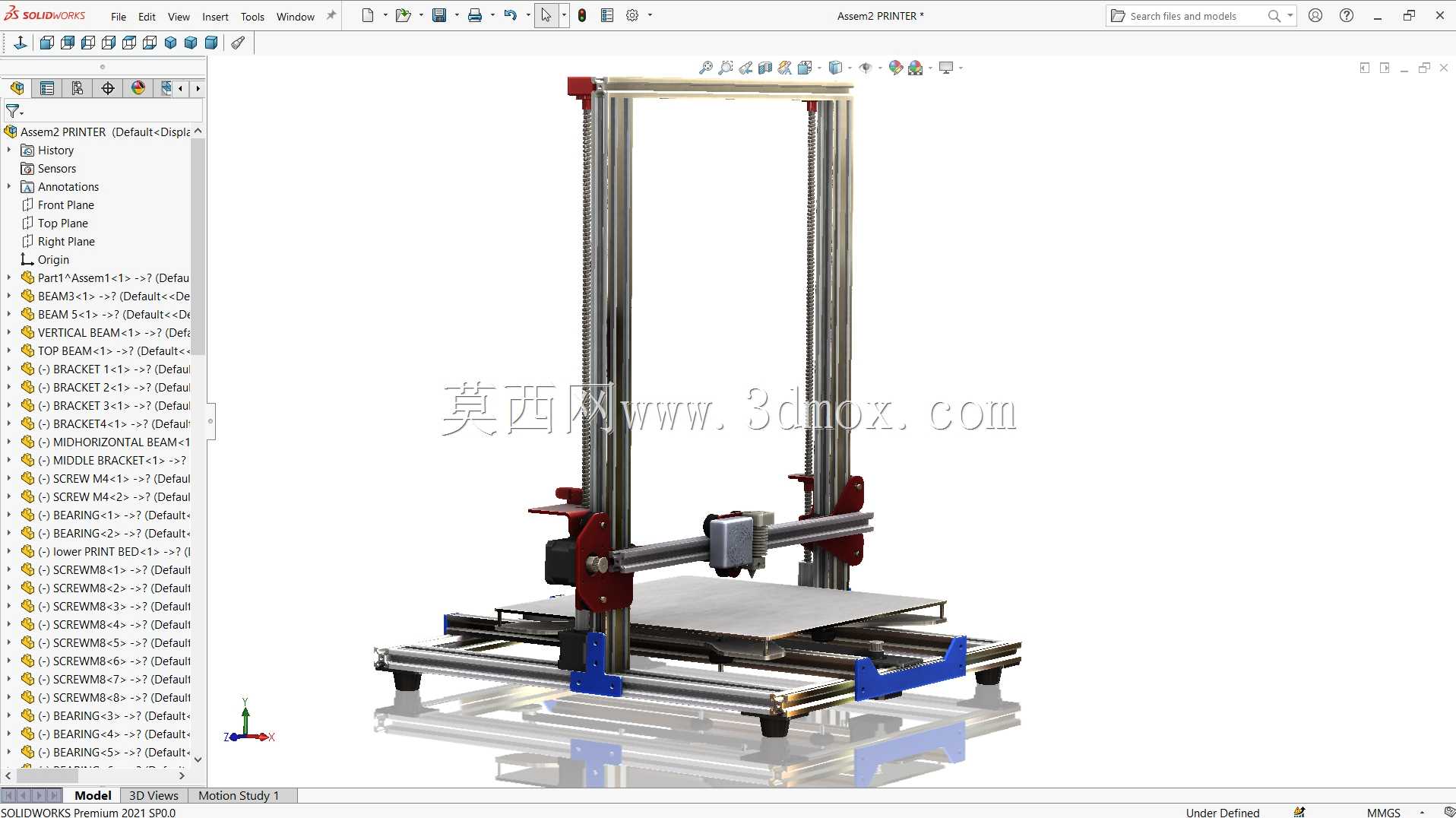

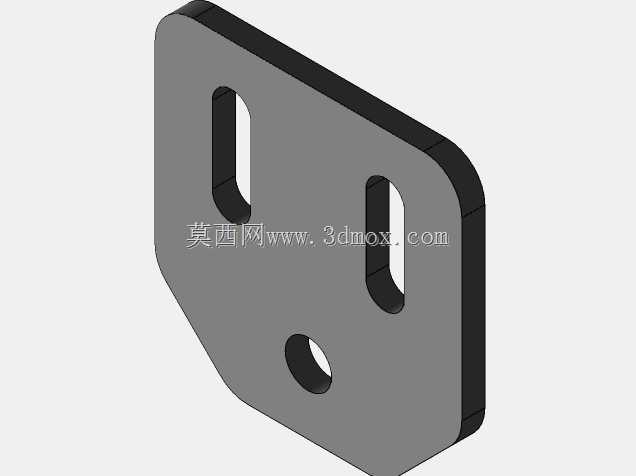

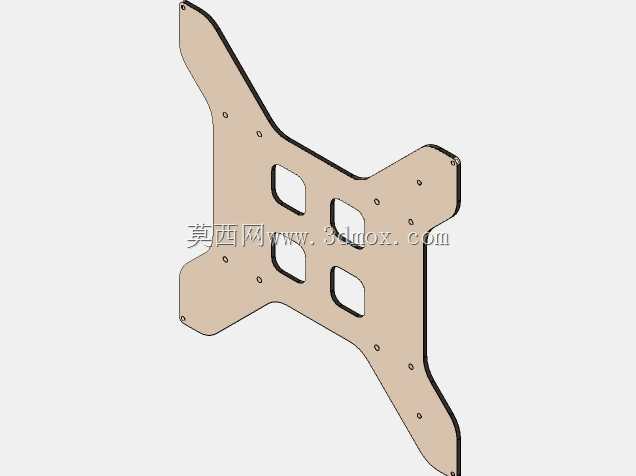

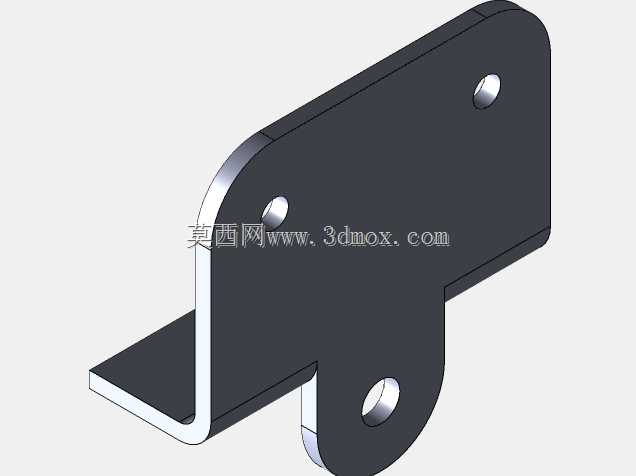

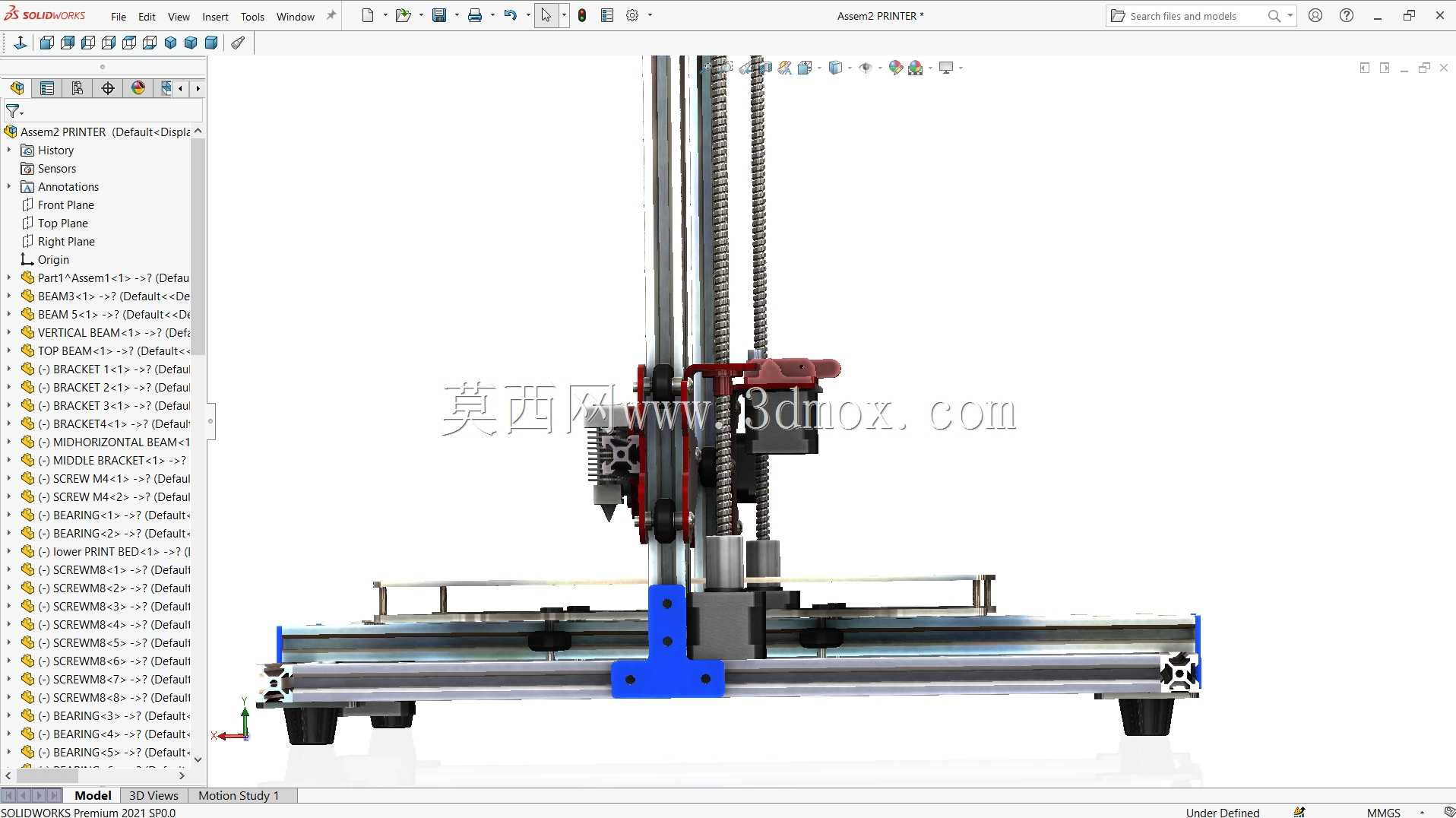

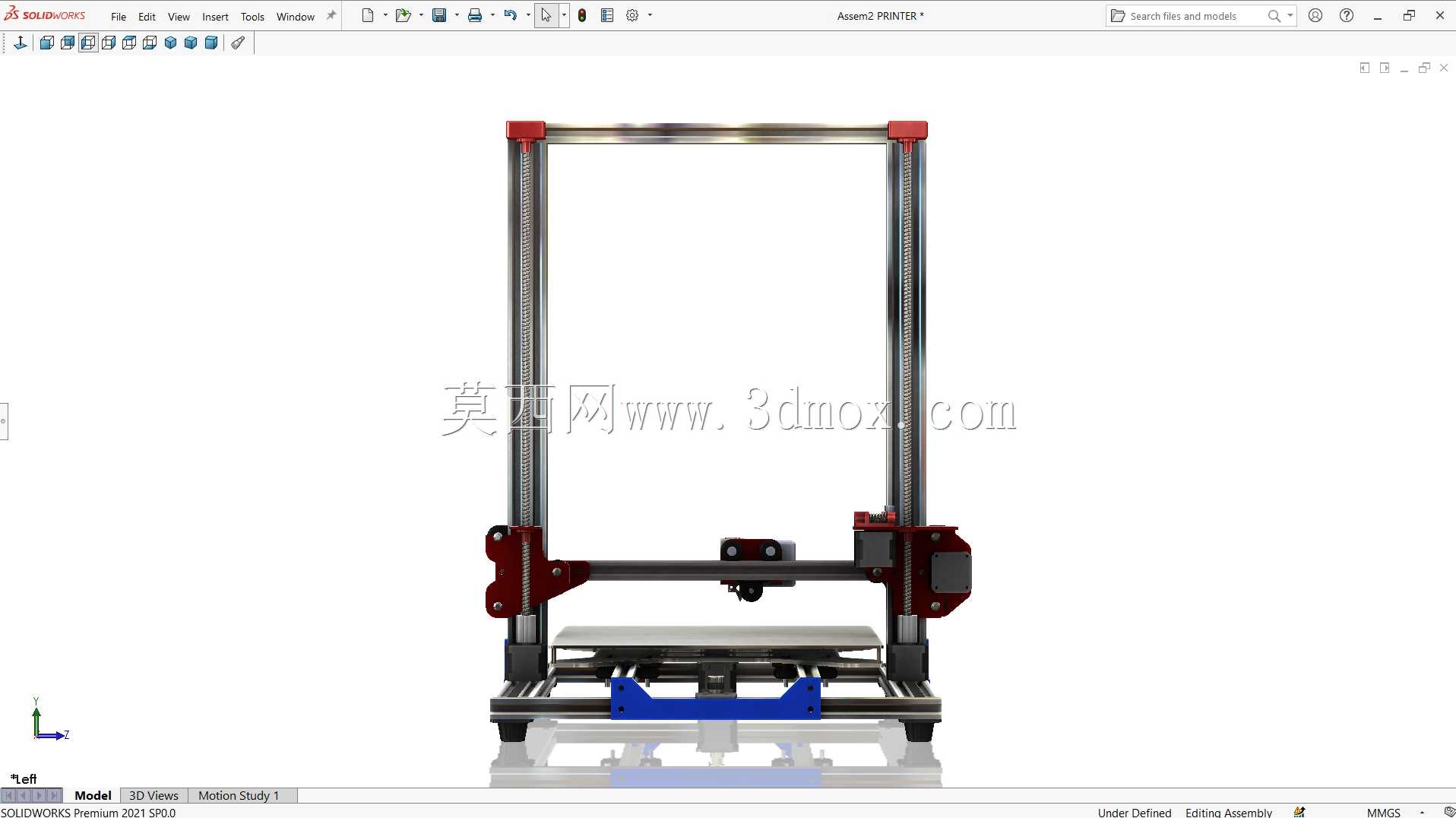

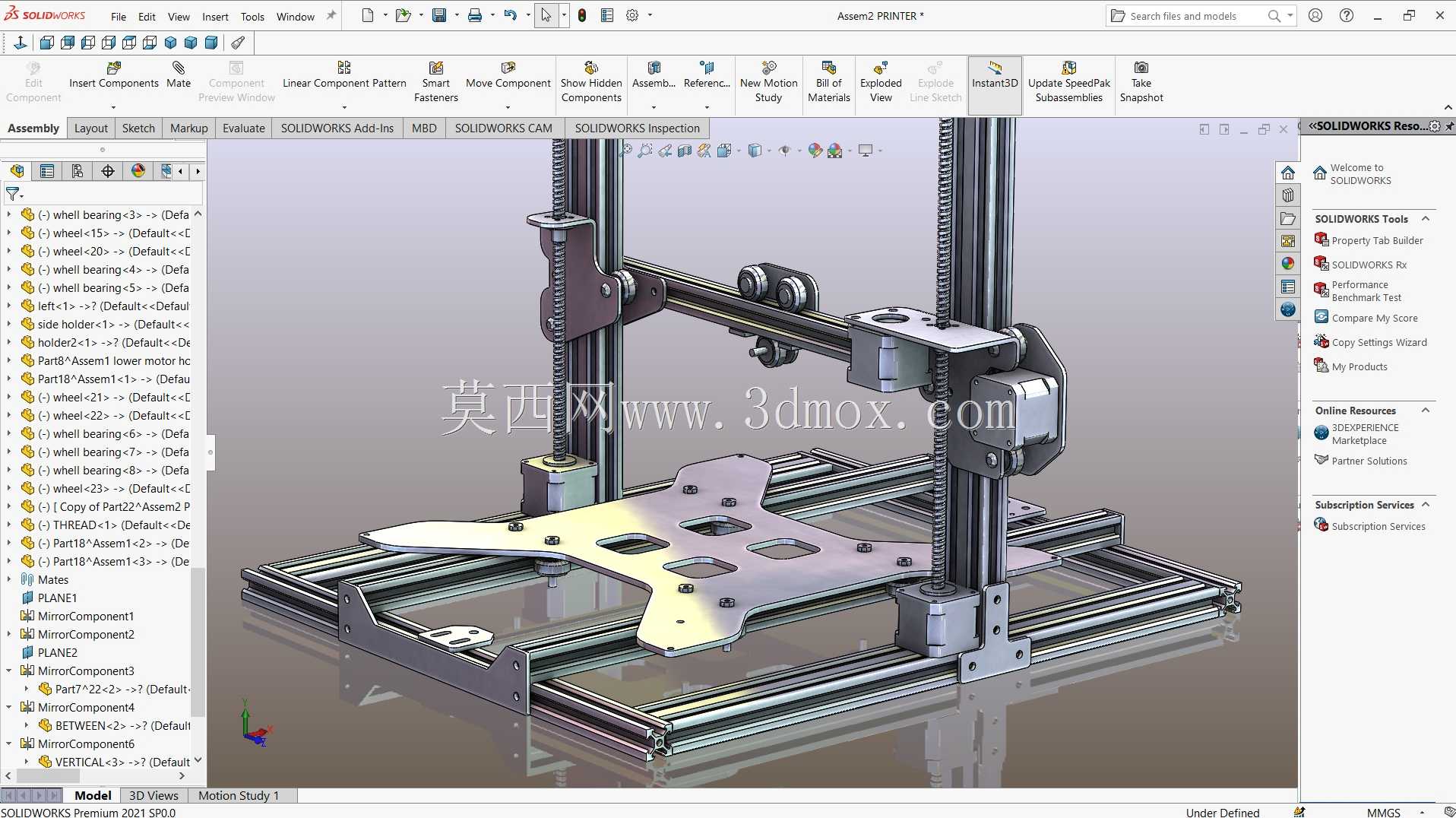

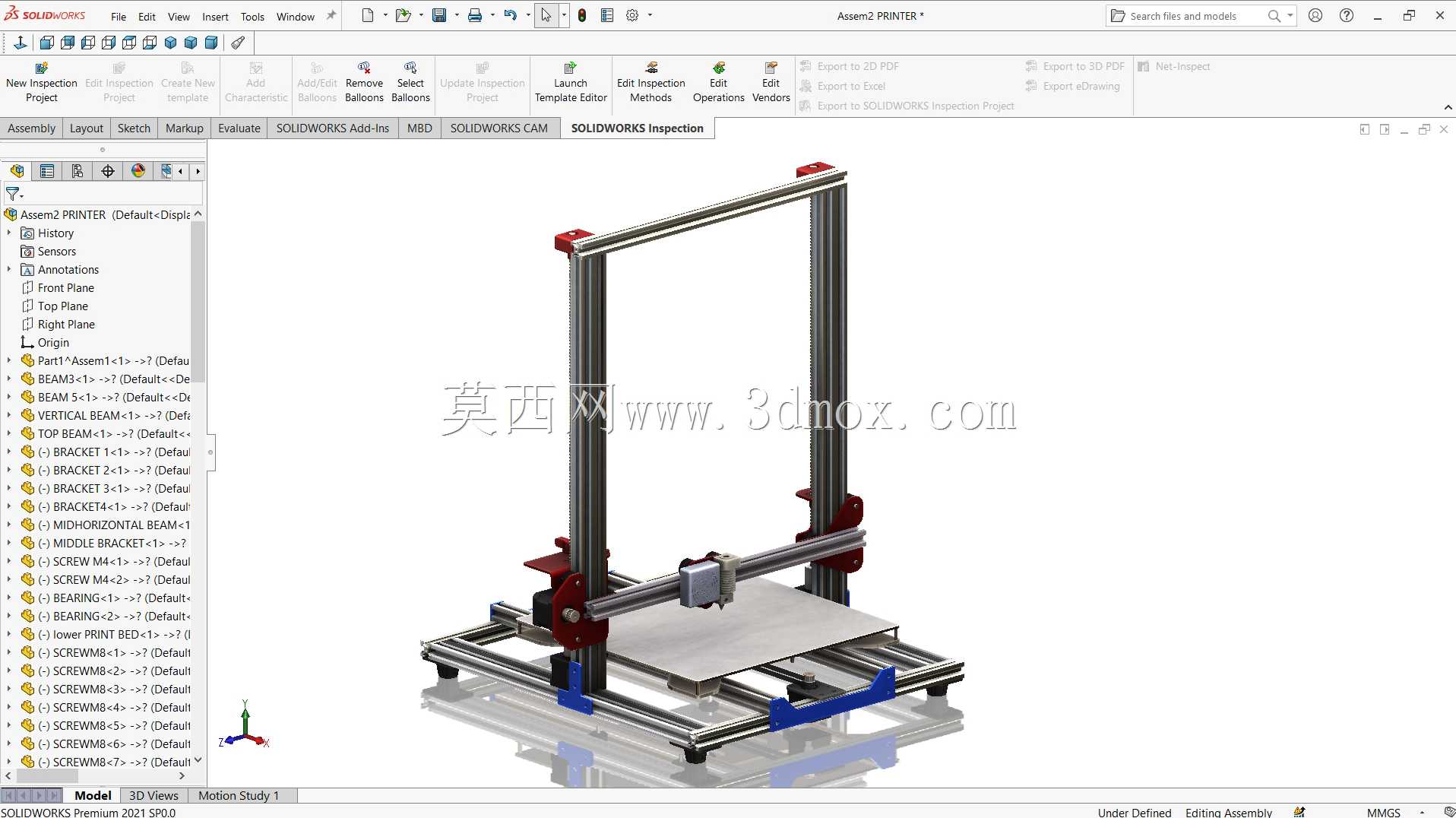

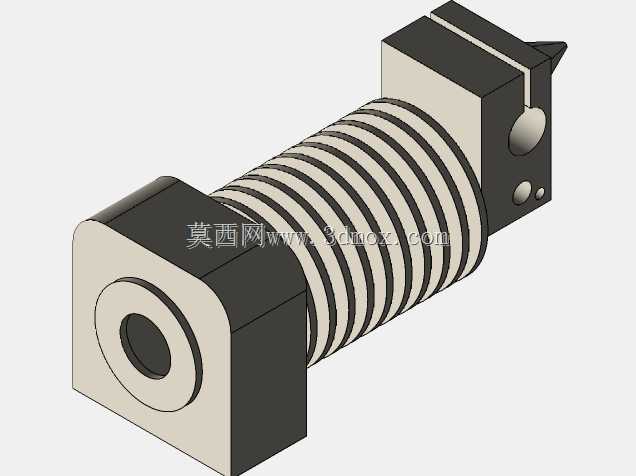

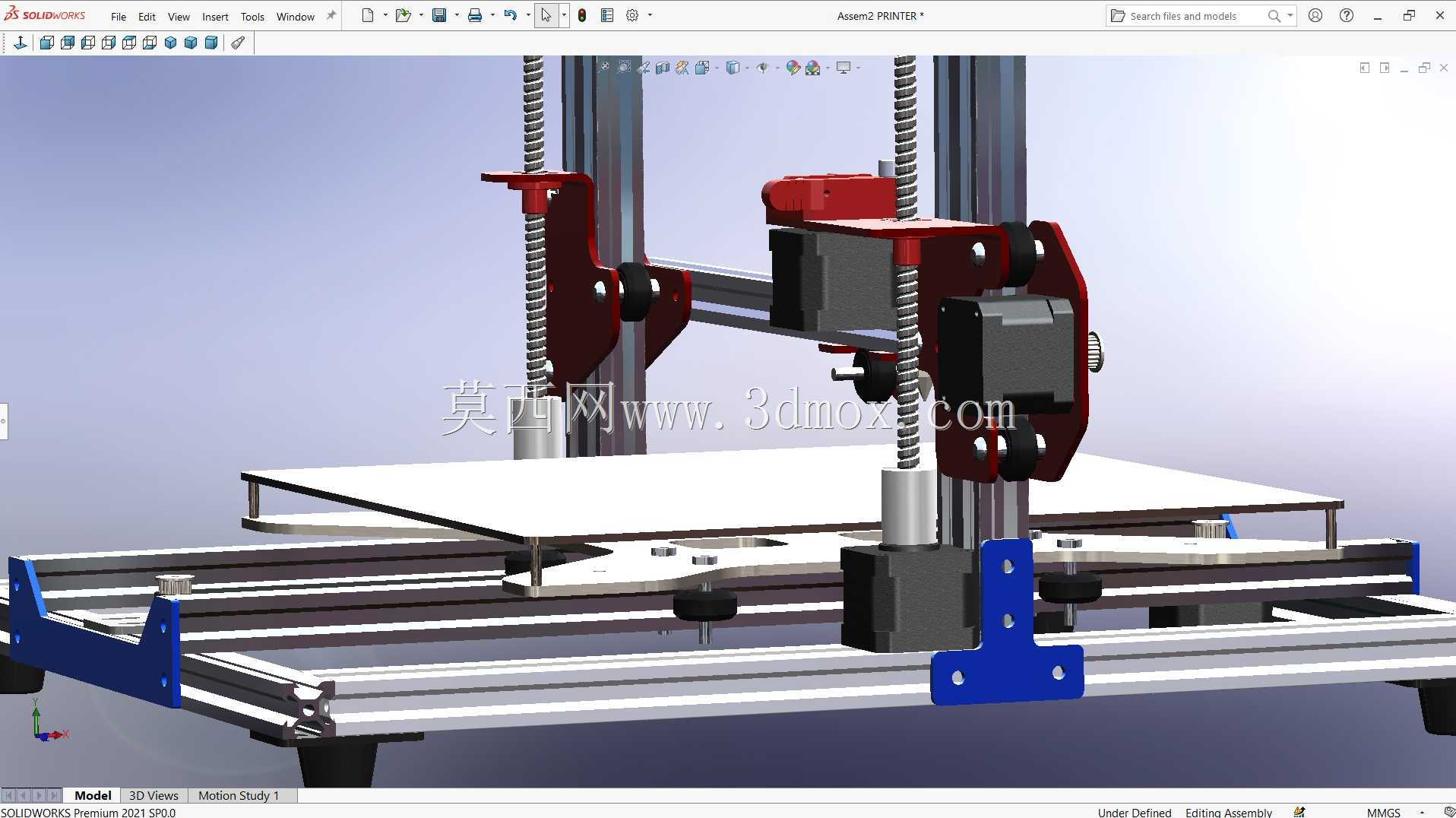

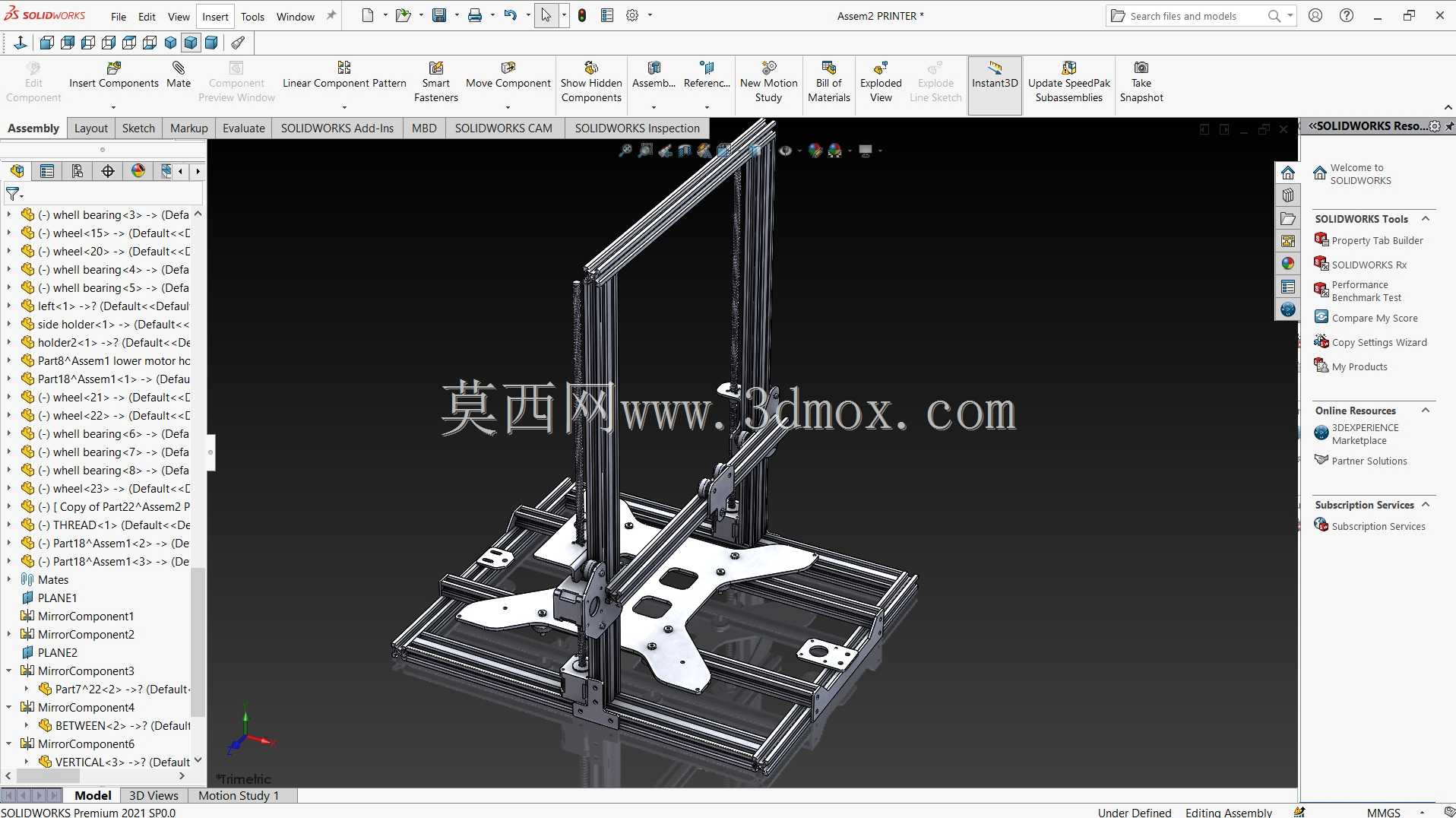

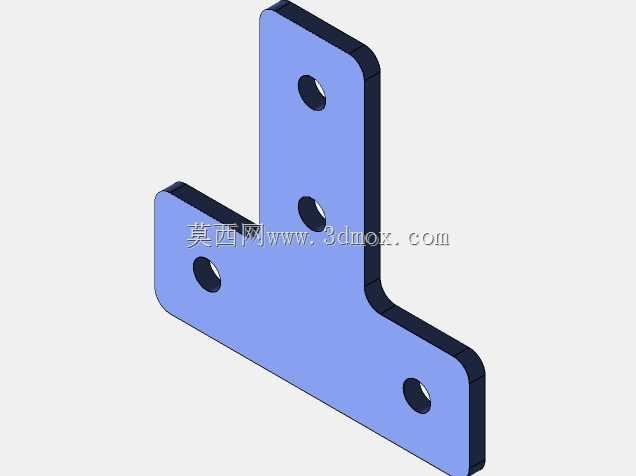

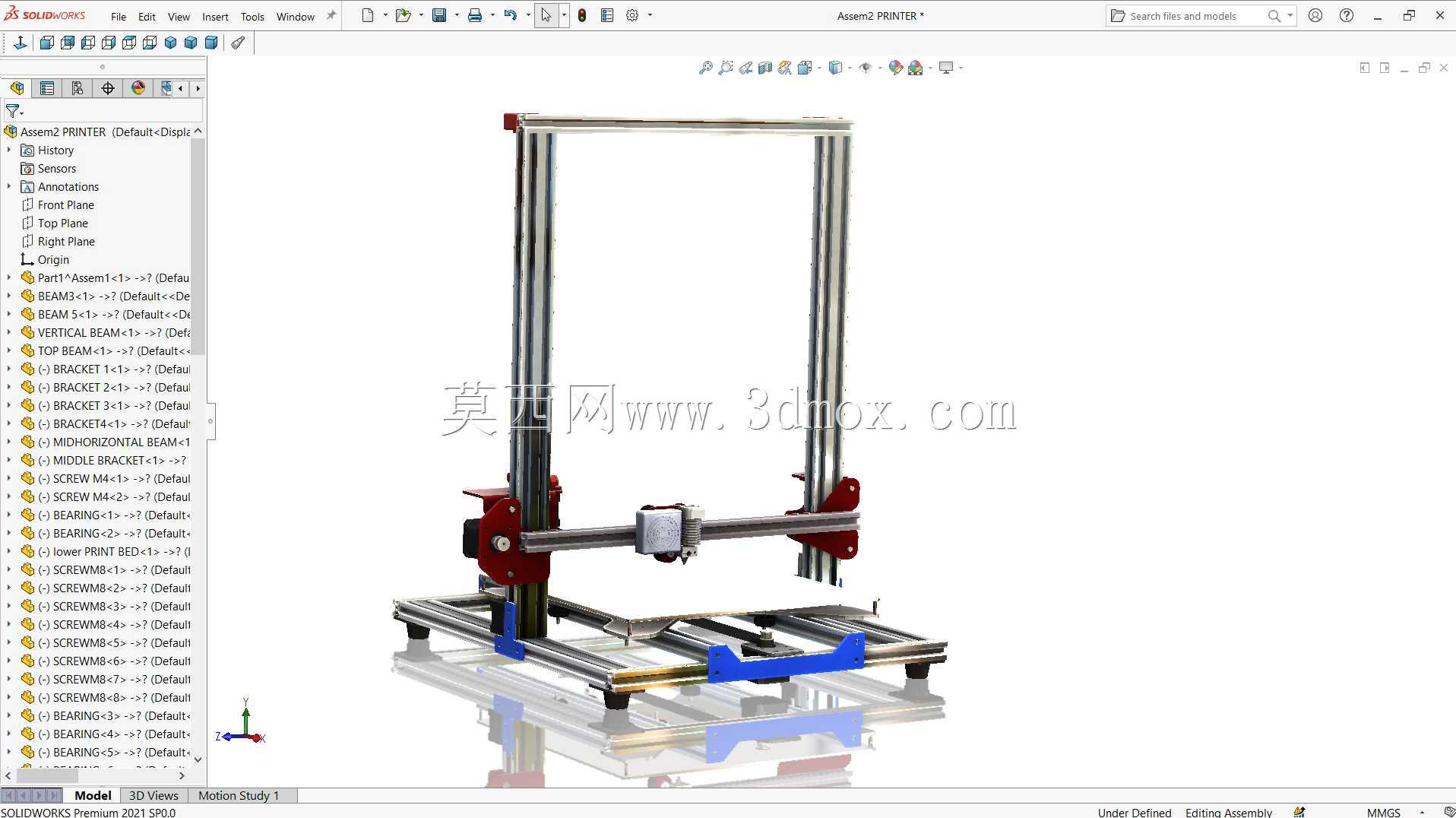

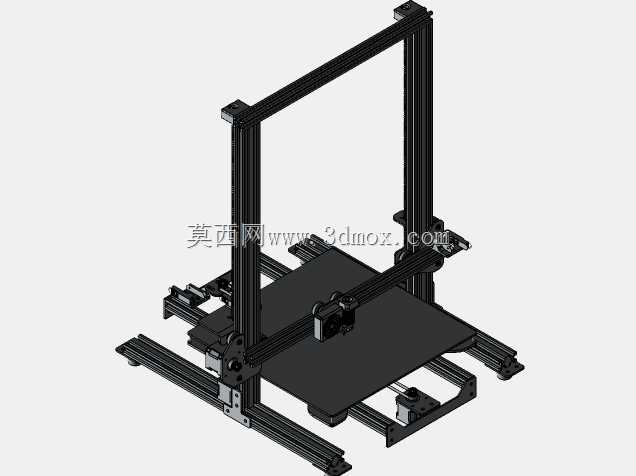

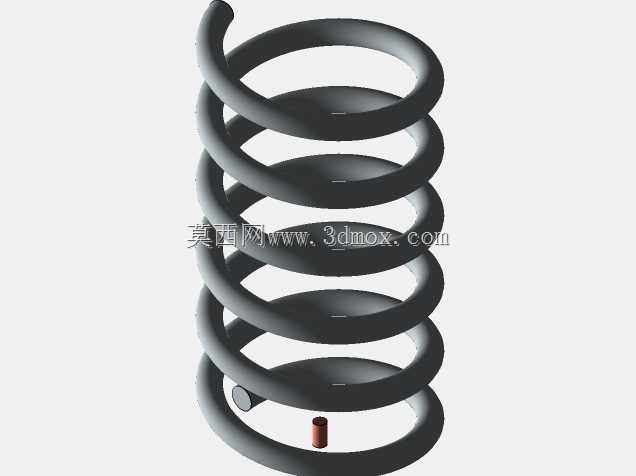

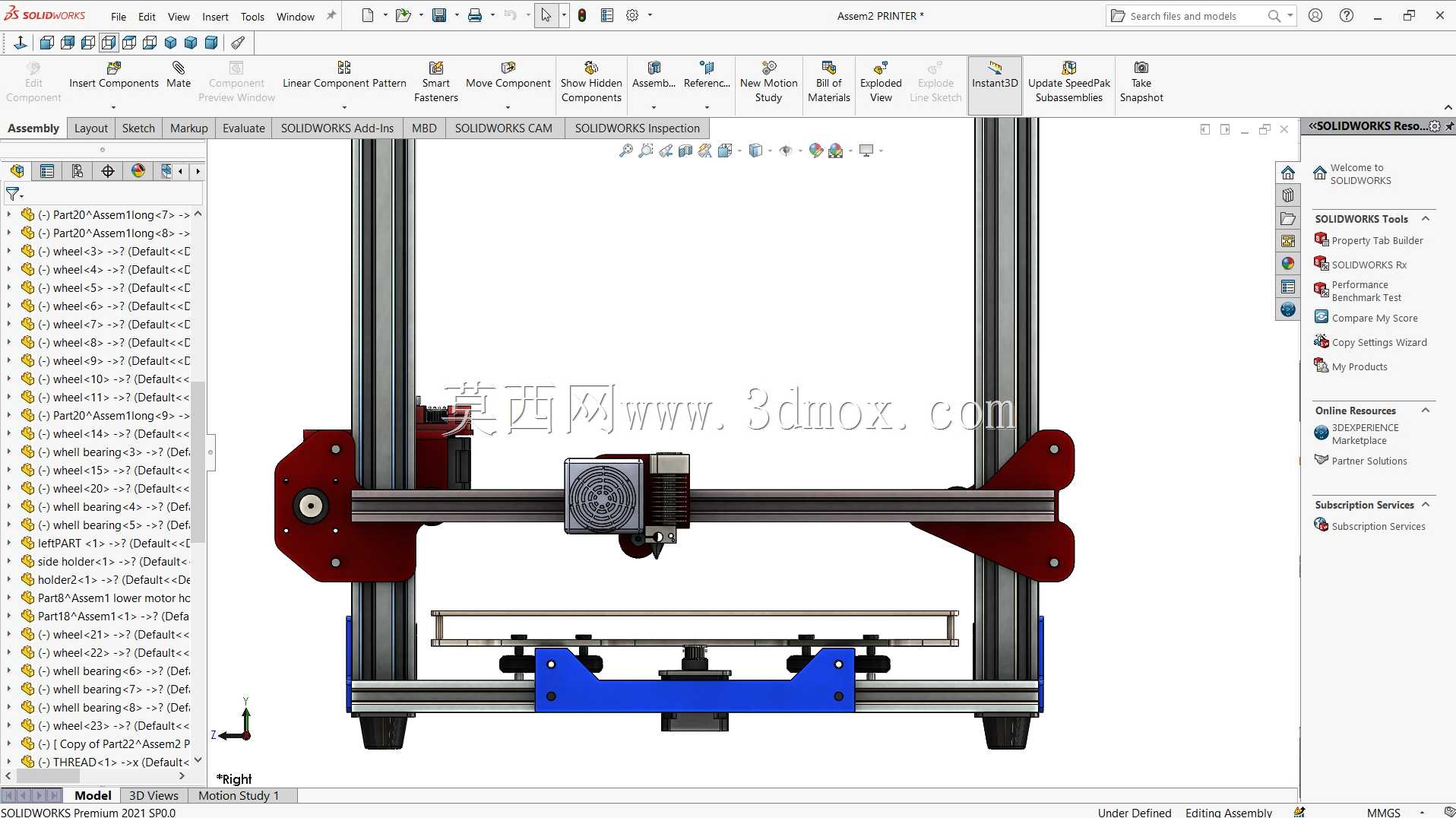

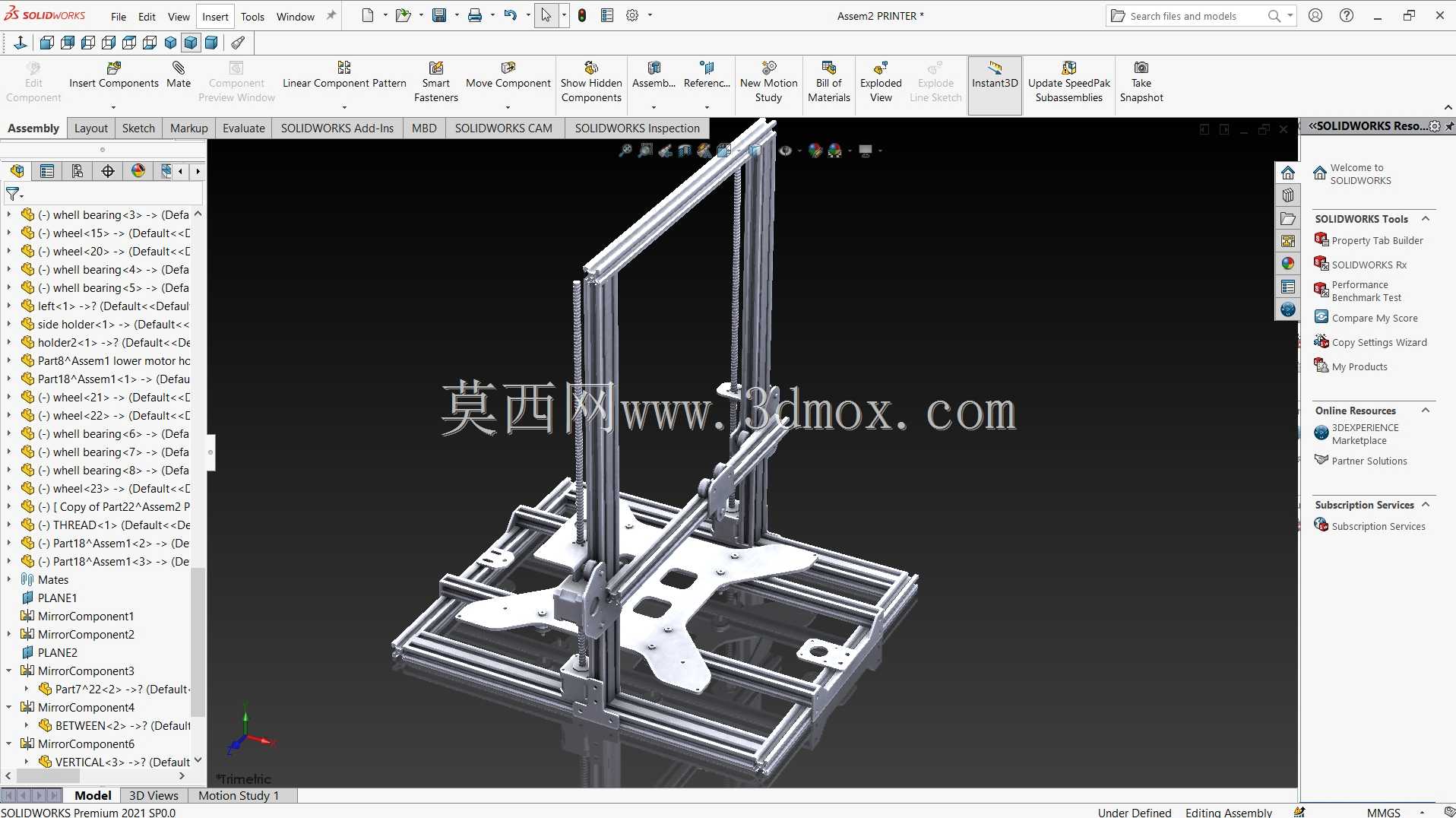

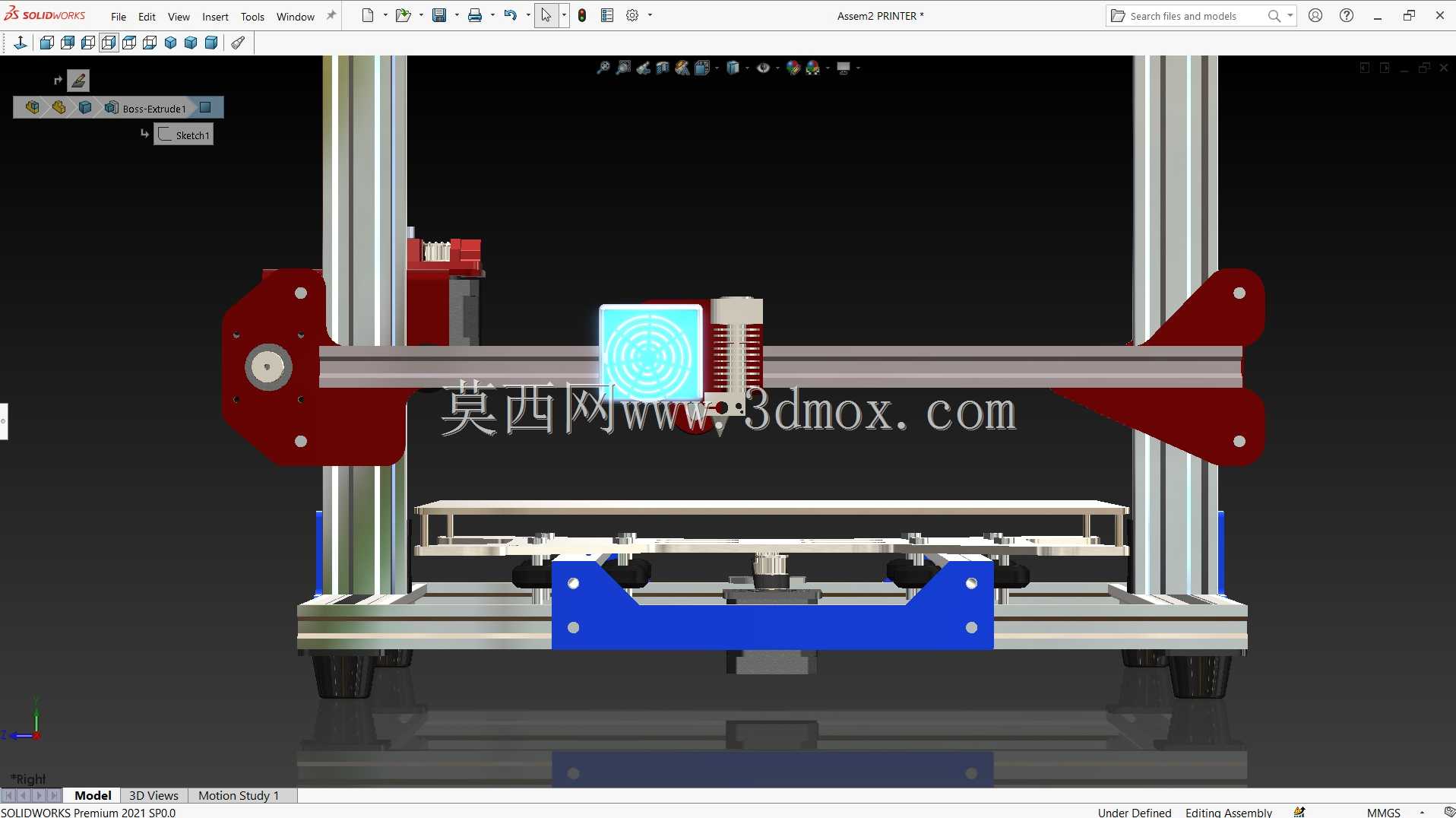

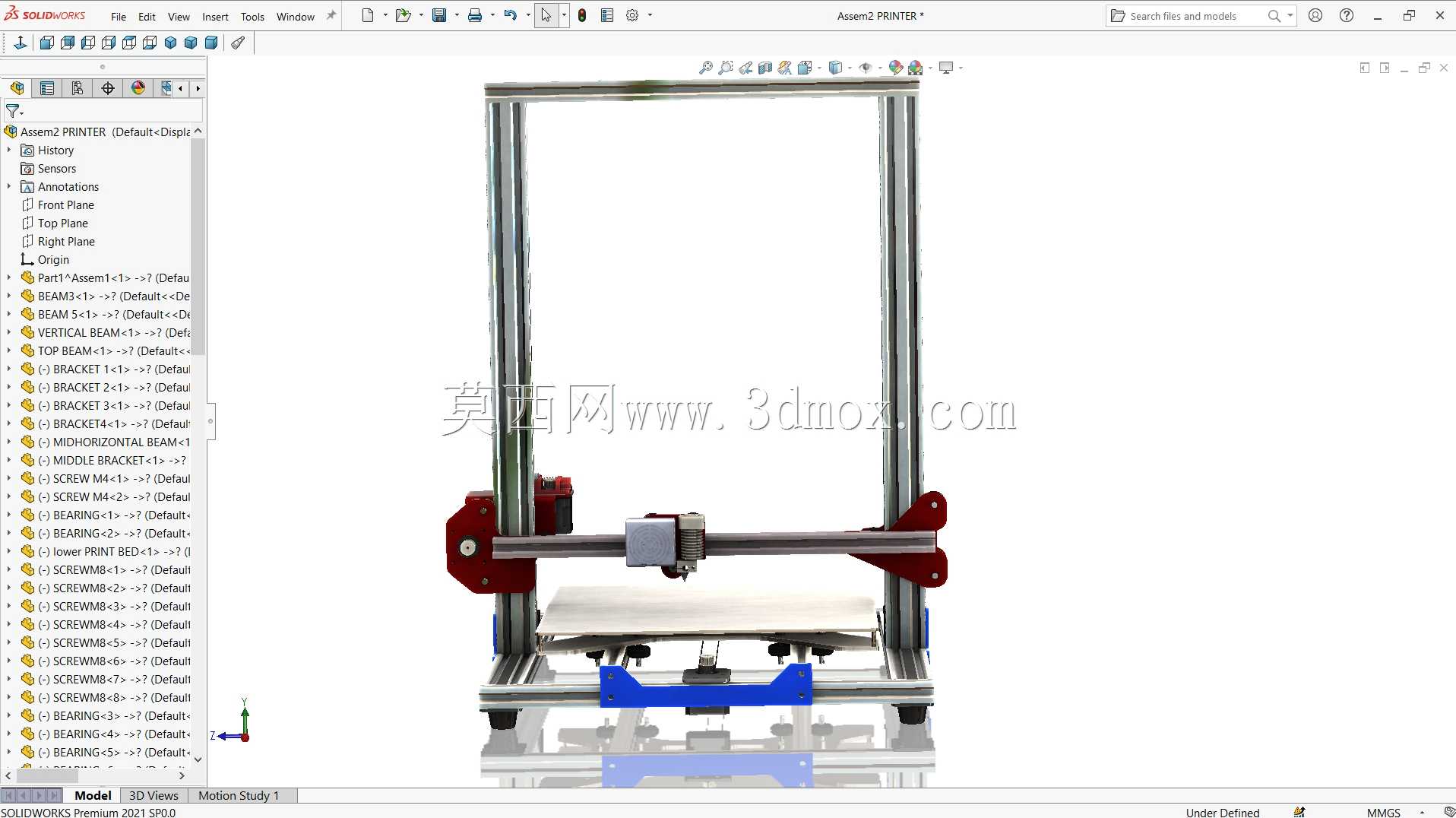

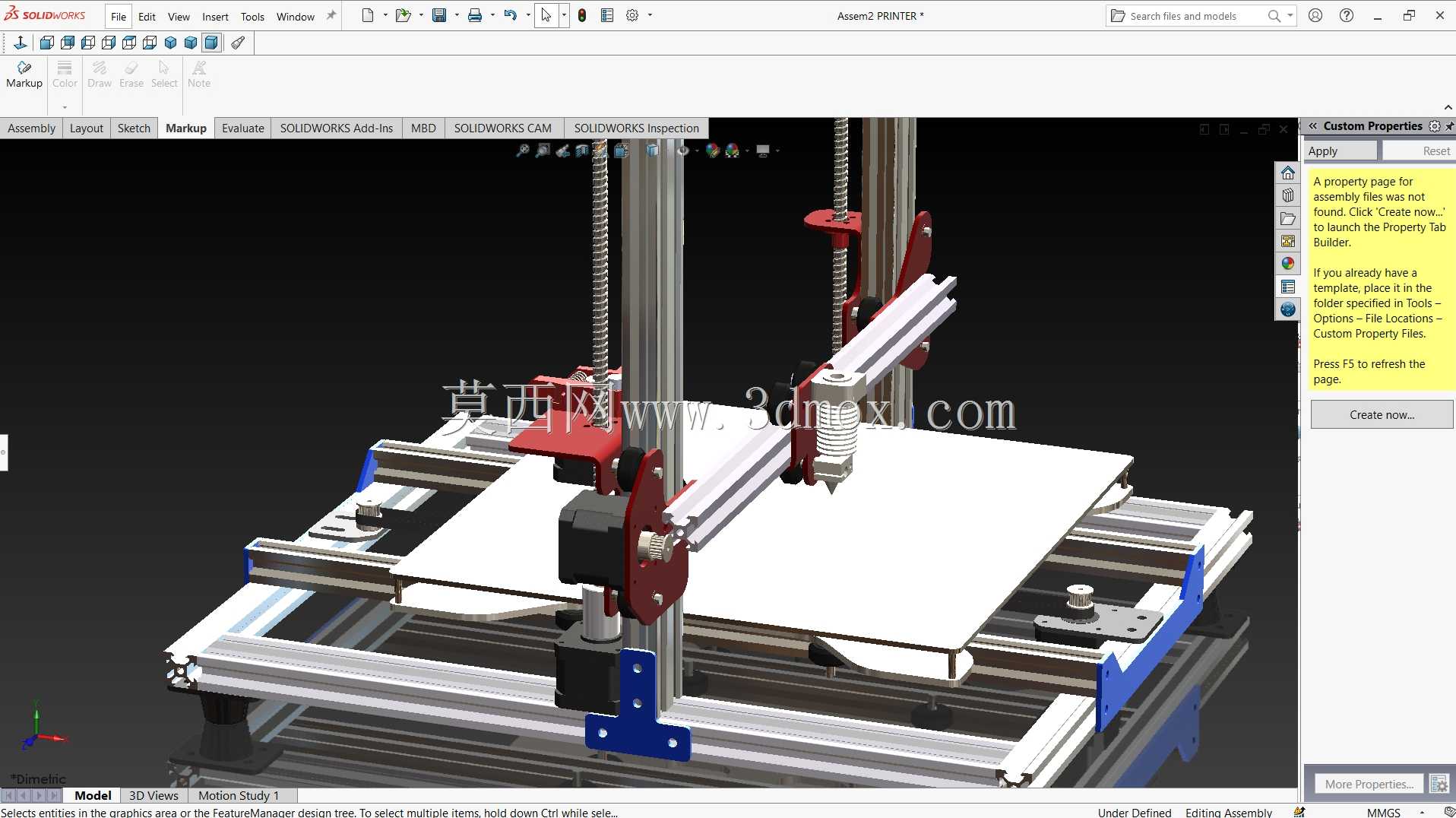

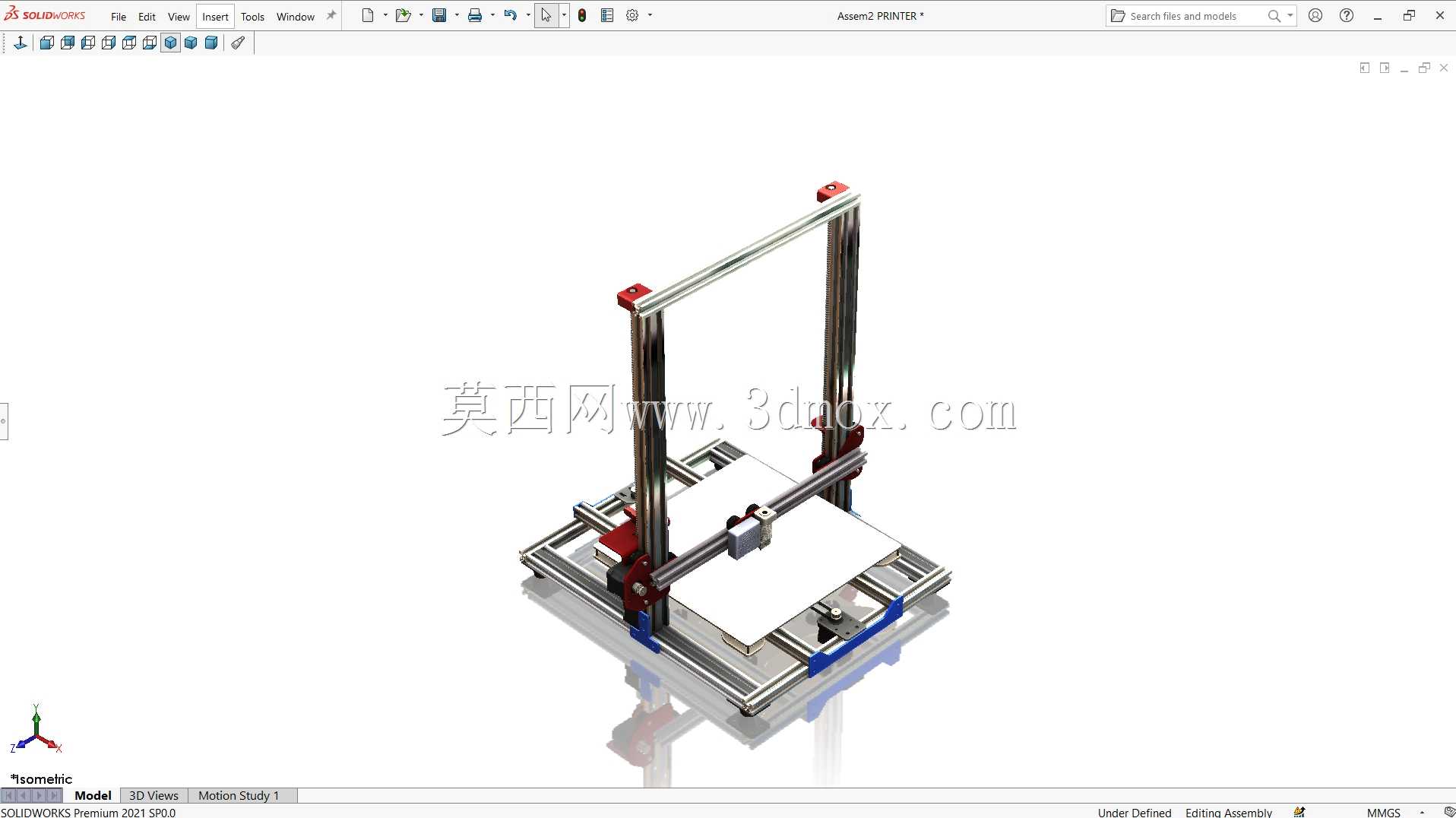

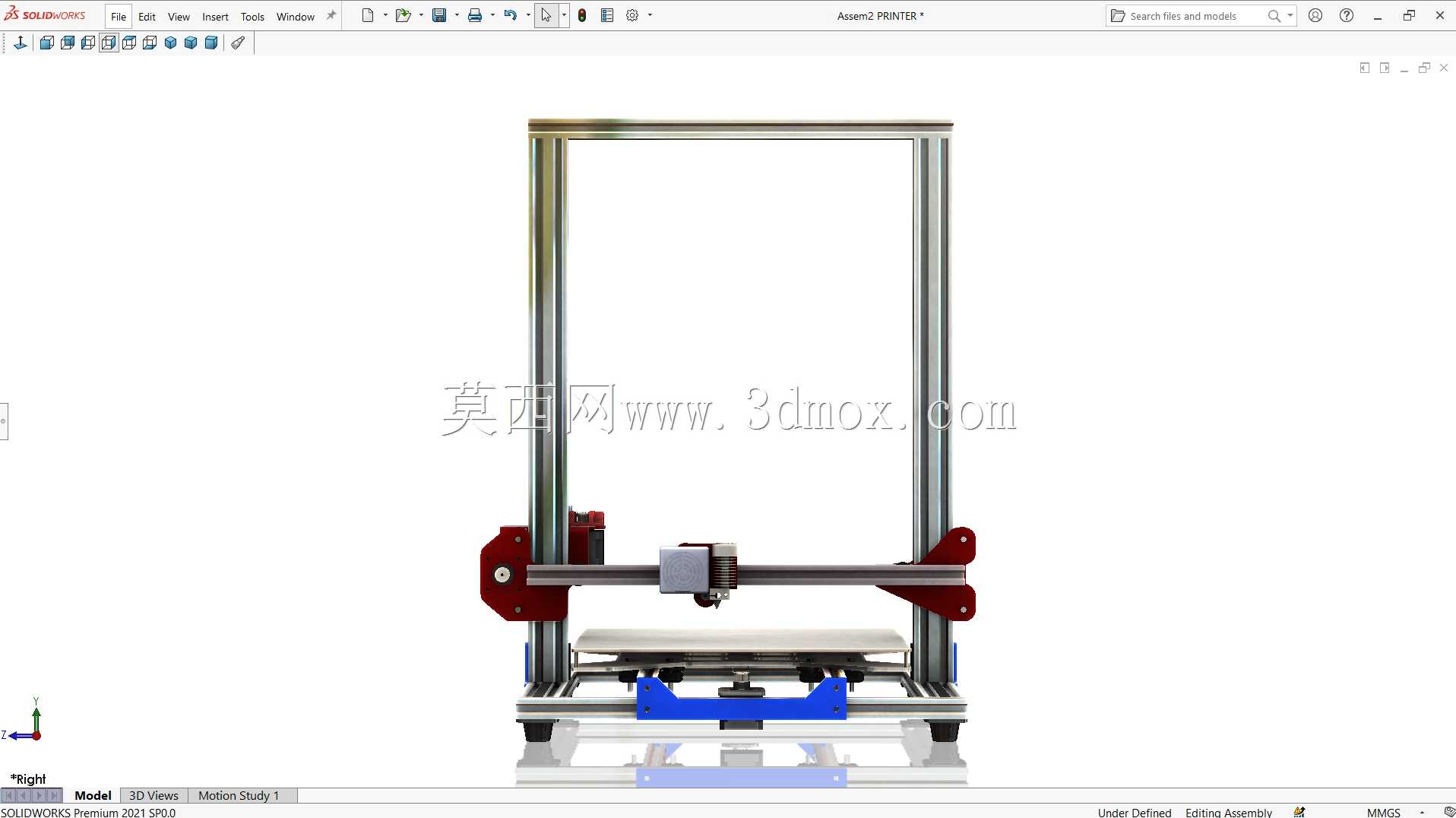

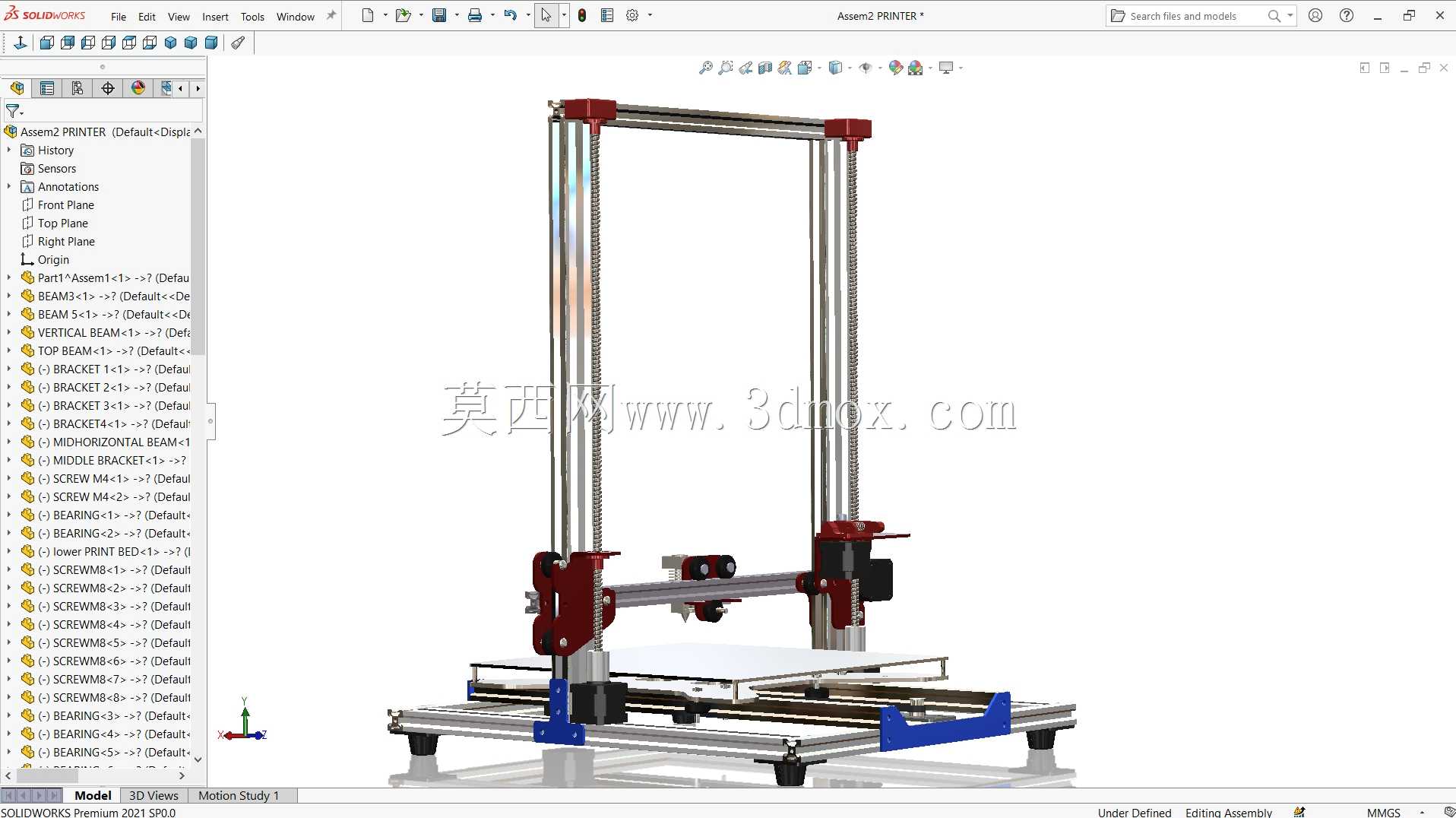

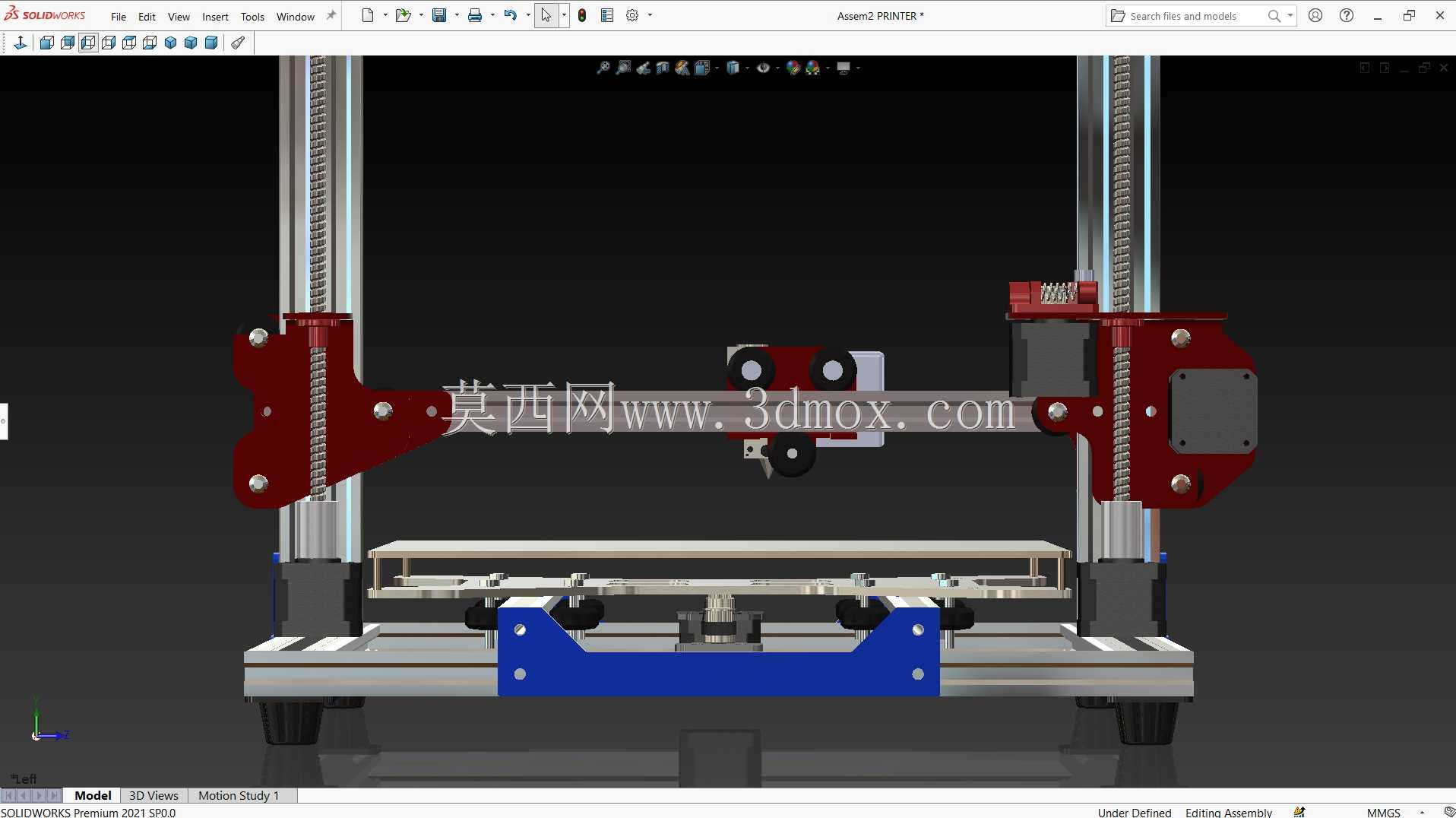

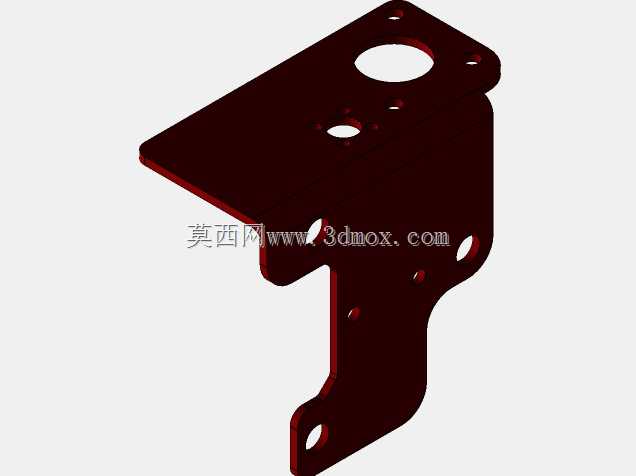

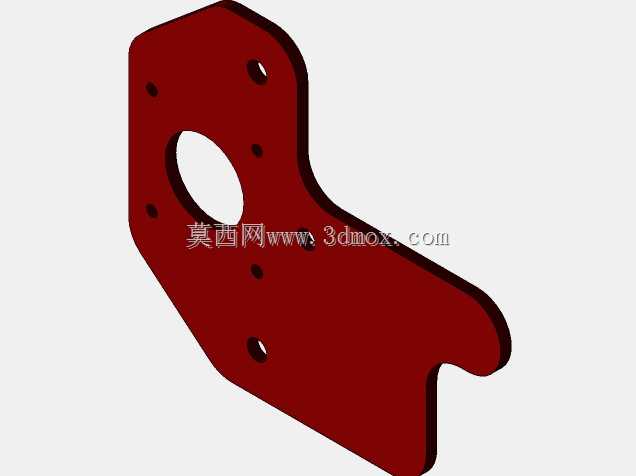

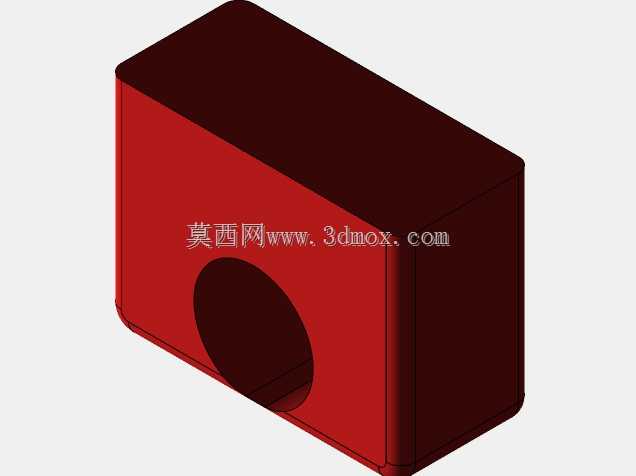

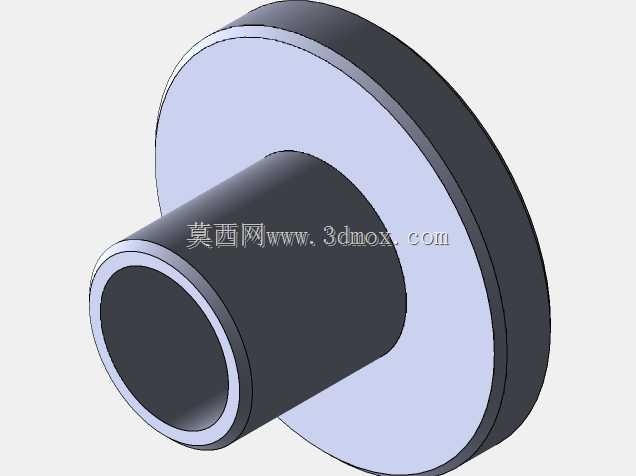

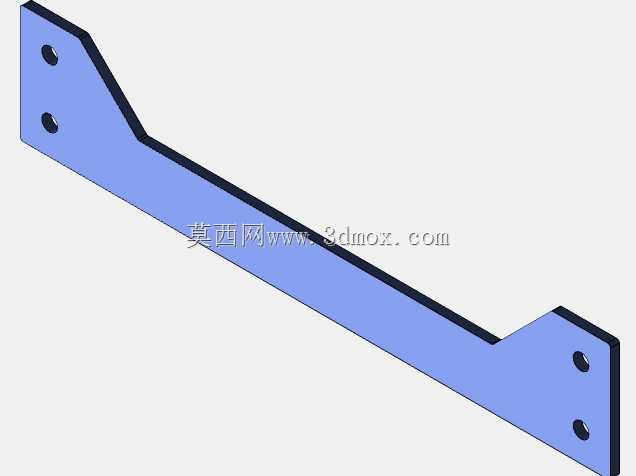

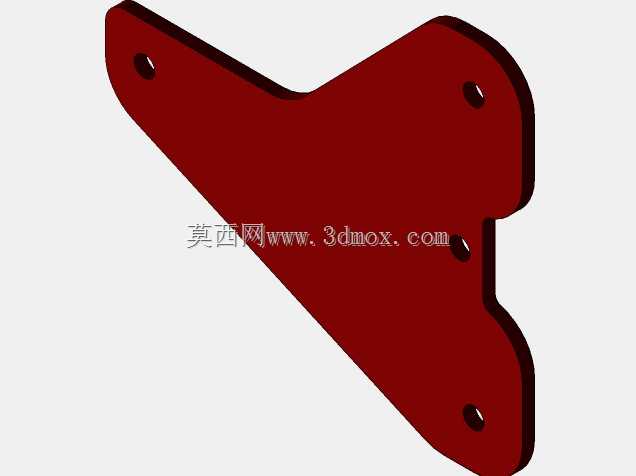

这套结构针对桌面级增材制造场景设计，可覆盖创客原型打样、小尺寸定制零件制作、教学实验演示等日常使用需求，整机采用笛卡尔坐标系运动方案，X轴负责挤出组件横向移动，Y轴承载打印平台完成前后进给，Z轴通过双丝杆传动带动X轴横梁完成垂直方向升降，三个运动轴的行程匹配常规桌面设备的加工范围，可容纳最大220mm见方、250mm高度的成型工件，安装时仅需预留设备本体四周各100mm的操作与散热空间，即可平稳放置在常规工作台面使用。设计过程中优先考虑运动稳定性，Z轴采用双光杆搭配梯形丝杆的对称布局，避免单丝杆传动带来的横梁倾斜问题，X轴挤出组件通过同步带与带轮连接驱动，带轮张紧结构预留了调节余量，可在长期使用出现皮带松弛时快速调整张紧力，保证横向运动的定位精度。Y轴平台采用线性导轨作为运动导向部件，相比光杆导向结构可降低平台移动时的径向窜动，减少打印过程中平台晃动带来的层纹问题，平台底部的调平组件采用偏心螺母配合弹簧的结构，可快速完成平台水平度校准，保证首层打印的附着效果。挤出端采用近程挤出结构设计，挤出电机直接安装在X轴滑座上，缩短了耗材送料路径，可适配PLA、ABS、TPU等多种不同硬度的打印耗材，减少远程送料带来的耗材弯折、送料滞后问题，挤出头的散热模块采用铝制散热片配合轴流风扇的组合，可快速带走喉管部位的热量，避免耗材提前熔化造成堵头故障。框架部分采用标准铝型材拼接搭建，型材槽位可兼容常规紧固件安装，后期拓展自动调平传感器、耗材断料检测模块、外壳封箱等附加功能时，无需对主体框架做打孔、焊接等二次加工，仅需通过型材螺母即可完成附件固定。整机的走线全部沿型材槽内布置，运动部位的线缆采用拖链承载，避免线缆长期随轴往复弯折出现断裂故障，各轴的限位开关安装位置预留了调节余量，可根据实际装配误差微调触发位置，保证各轴运动行程的准确性，不会出现超程撞机的问题。
