适配树莓派的分体式3D打印保护外壳

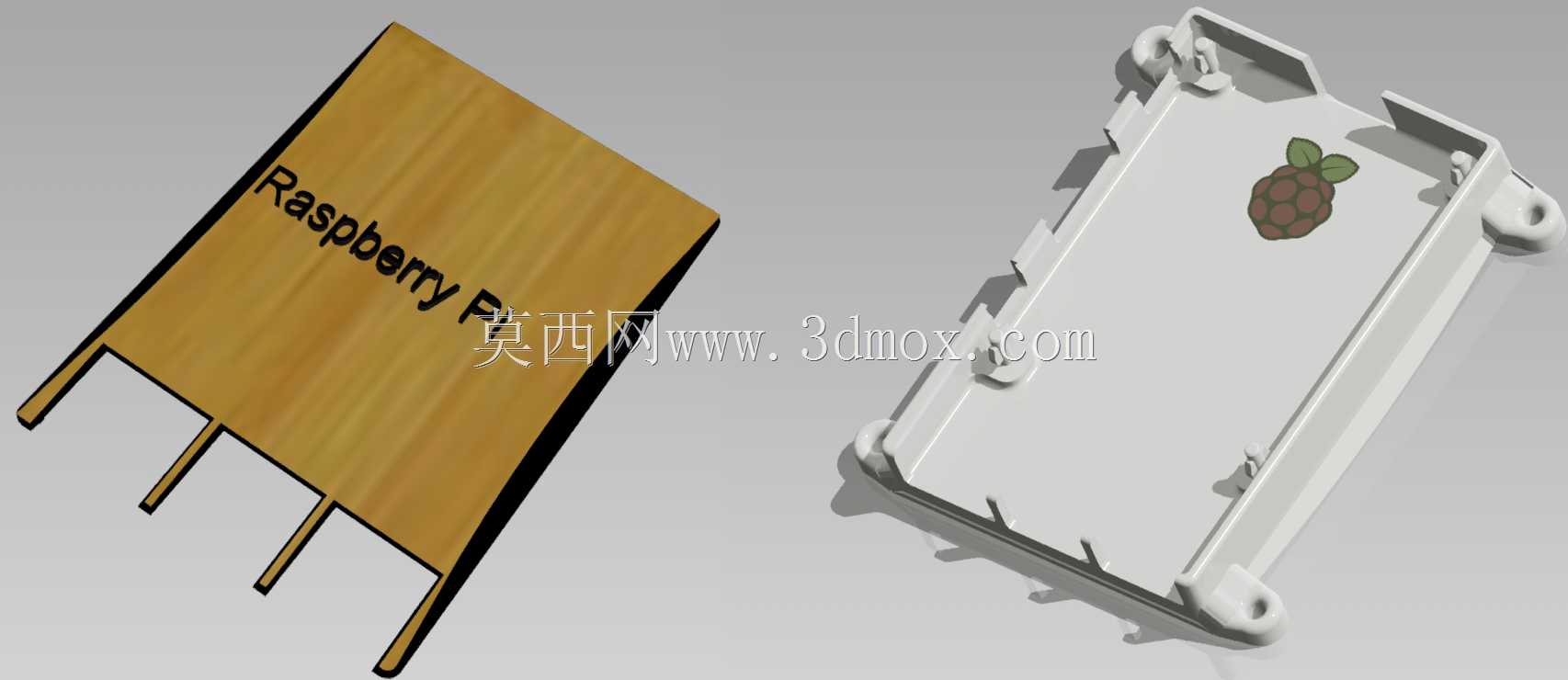

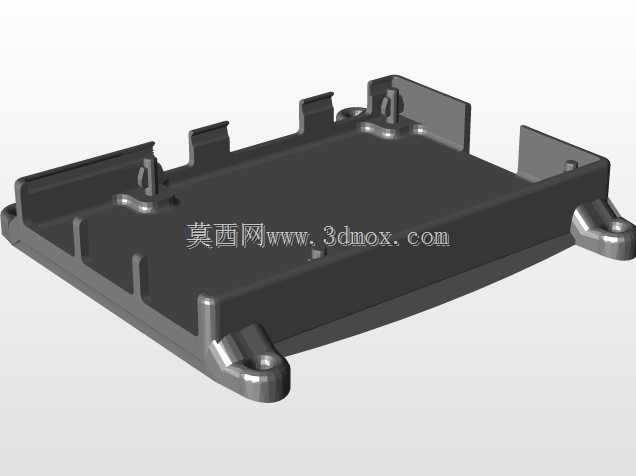

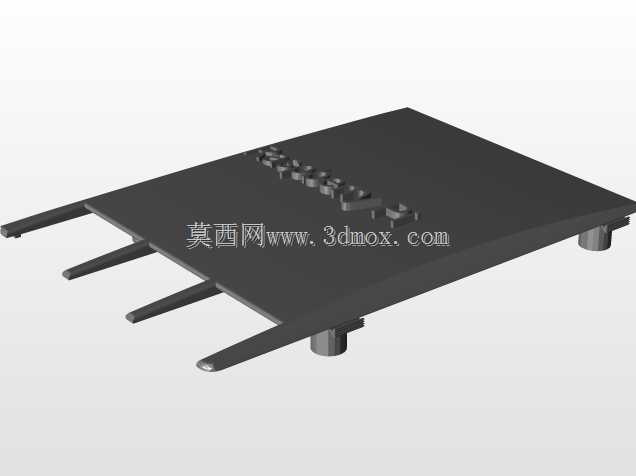

这款分体式保护结构专为单板计算机设计，在嵌入式开发、创客项目、小型智能终端部署场景中应用广泛，日常使用中能有效隔绝外界粉尘、溅水与意外磕碰对电路板的损伤，避免引脚受外力弯折、元器件被静电击穿的风险。设计上采用上下盖分体扣合结构，无需额外螺丝等紧固件即可完成装配，上下盖边缘设置了对应卡接结构，扣合后贴合紧密，不会因常规挪动、设备震动出现松脱移位的情况。上盖对应单板核心发热区域预留了合理的散热间隙，不会完全封闭板卡表面，能保证空气自然流通带走运行热量，避免封闭空间积热导致芯片降频；上盖表面做了标识区域设计，可直观区分设备类型，也方便使用者在多设备堆叠部署时快速识别对应板卡。下盖对应板卡的固定孔位做了定位凸台，板卡放入后能精准卡入对应位置，不会在壳体内出现窜动，同时下盖边缘对应板卡的外接接口位置做了精准避让开口，HDMI接口、USB接口、供电接口、GPIO排针位置都预留了充足的插接空间，不会出现外接插头被壳体挡住无法插到底的问题，下盖外侧设置的带孔固定耳，可通过自攻螺丝将整个壳体固定在支架、墙面、设备机柜内部，适配不同的安装场景。设计过程中充分考虑了FDM3D打印的工艺特性，所有边角都做了合理的圆角过渡，没有小于0.8mm的薄壁结构，也没有悬空角度大于45度无支撑的结构，打印时无需添加大量支撑，打印完成后去除支撑的工作量极小，上下盖的配合间隙预留了0.2mm的打印公差，即使普通桌面级3D打印机打印，也能顺利完成扣合，不会出现过紧卡滞或者过松松垮垮的问题。壳体内部对应板卡上较高的元器件比如电容、排针座都做了对应的避空凹槽，不会出现元器件顶住壳体导致盖合不严的情况，整体壁厚设置为2mm，兼顾了结构强度与打印耗材用量，日常手持挪动、轻微摔落都不会出现壳体开裂的情况，能给内部板卡提供足够的防护能力。
