Pycom LoPy物联网开发板结构设计

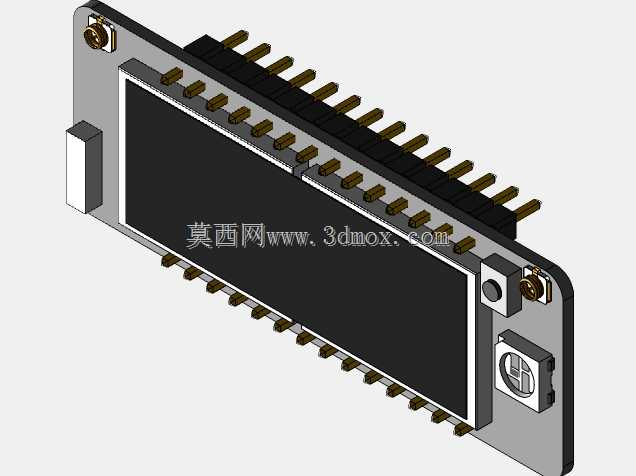

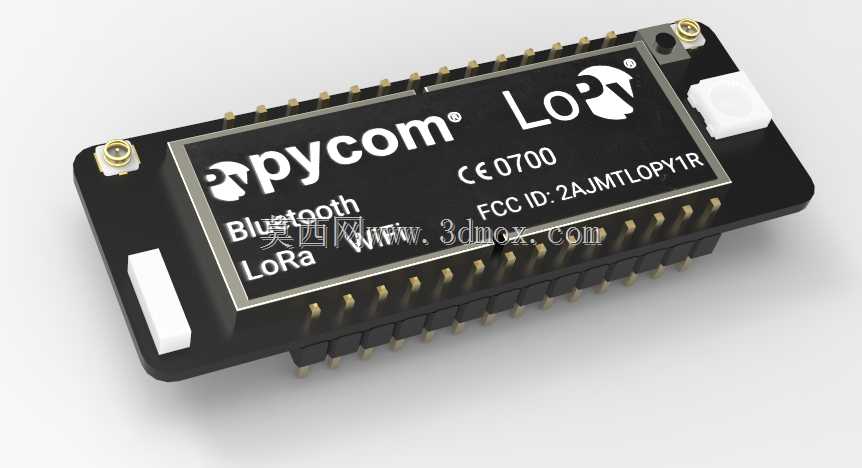

这款Pycom LoPy开发板的三维结构设计，完全围绕物联网终端的实际部署需求展开，在做结构建模前，首先要明确这类模块的核心应用场景：它常被嵌入到智慧农业的土壤监测节点、工业厂区的设备状态采集终端、城市公共设施的远程传感单元里，多数部署场景没有外接电源、空间紧凑，还需要兼顾信号传输效率与安装便捷性，因此结构设计的每一处细节都要匹配这些实际使用要求。从功能特性来看，这块开发板集成了LoRa远距离通信、蓝牙近场配网、WiFi数据传输三类无线能力，板载的两个IPEX天线座分别对应不同频段的射频需求，结构设计时特意将天线座布置在板卡的两个对角位置，避免板上排针、元器件对射频信号造成遮挡，同时预留了足够的天线安装操作空间，不会出现接插天线时和周边结构干涉的问题。外形尺寸与安装边界的把控是这类板卡建模的核心要点，整体板型采用标准的双排插针布局，兼容常见的面包板、扩展底座安装孔位，建模时严格控制板厚公差，板卡边缘的白色定位凸块尺寸完全匹配通用外壳的卡槽，不需要额外做结构修改就能直接装入配套的防护外壳，适配户外部署的防水、防尘需求。设计思路上没有做多余的结构冗余，板卡四角做了小尺寸的圆角处理，避免安装时尖角剐蹭导线或者外壳内壁，排针的伸出长度经过反复校核，既保证插接到扩展板时的接触可靠性，又不会因为针脚过长导致安装后整体高度超标，适配空间受限的嵌入式安装场景。板载的复位按键布置在板卡侧边位置，手指按压的操作空间预留充足，不会出现装好外壳后按键难以触发的问题，元器件的布局高度差也做了统一校核，最高的射频屏蔽罩高度控制在外壳内腔的安全距离内，不会出现装配时顶到外壳内壁的情况。对于需要做二次开发的结构工程师来说，这个模型的安装边界、接口位置、元器件避让空间都做了精准还原，不管是做配套的防护外壳设计，还是将模块集成到自有物联网终端设备里，都可以直接参考模型的尺寸做结构匹配，不需要反复核对实物尺寸，能大幅缩短前期结构设计的校核周期，避免因为尺寸偏差导致的装配干涉问题。
