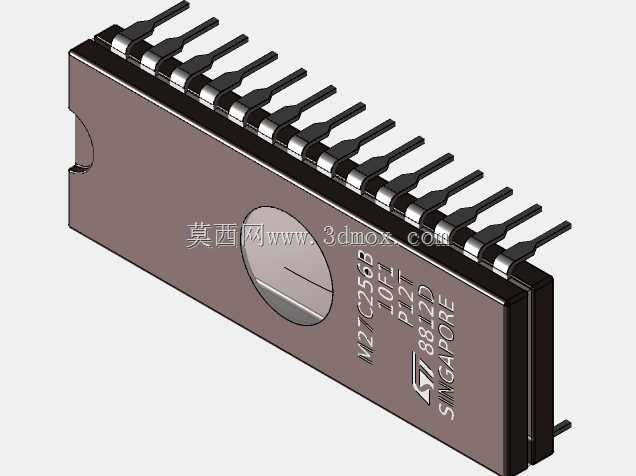

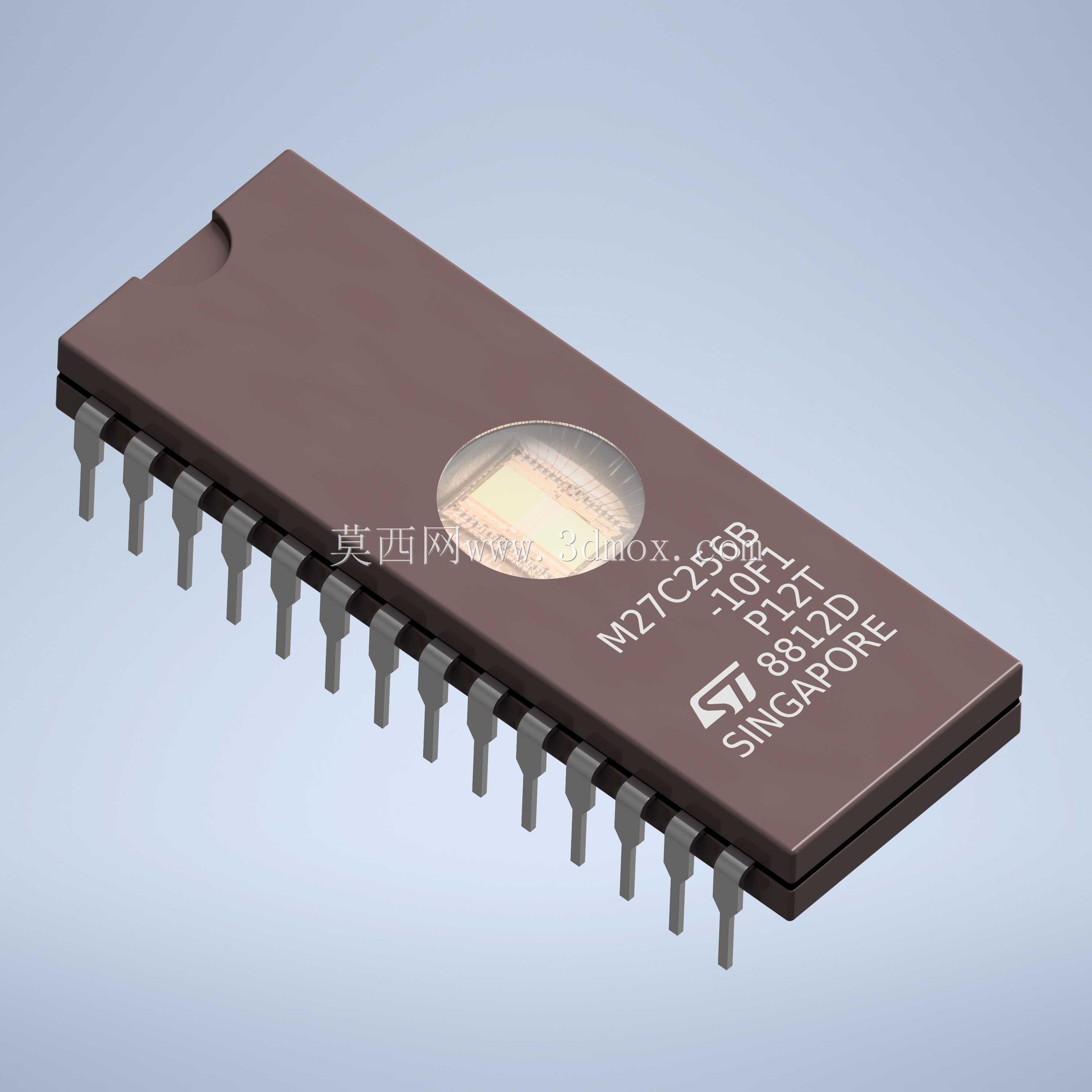

这款28针直插封装的EPROM存储器件,是早期工控板卡、老式数控系统、嵌入式开发板中常用的非易失性存储载体,在需要固化程序、断电保留数据的工业控制场景中应用十分广泛,不少服役年限较长的进口机床控制板、老式通信设备板卡上都能见到同规格器件的身影。做板卡结构设计时,首先要明确这类陶瓷封装EPROM的安装边界:引脚间距为标准2.54mm,整器件本体宽度15.24mm,28个引脚分两侧对称排布,对应PCB板上的焊盘开孔位置需要严格匹配引脚公差,避免波峰焊时出现连锡、虚焊问题。器件顶部的圆形石英窗口是这类紫外线擦除EPROM的标志性结构,设计机箱内部布局时,要注意不能在窗口正上方布置遮挡结构,否则后续需要擦除重写程序时,无法让紫外线直接照射到内部晶圆,会给程序升级、参数调整带来不必要的麻烦。从结构设计细节来看,陶瓷本体的抗干扰、耐温性能比普通塑料封装存储芯片更好,适合在工业现场温湿度波动较大、电磁环境复杂的工况下使用,器件一端的半圆形定位缺口是装配时的重要对位标识,设计PCB丝印层时必须对应标注缺口方向,避免生产装配时插反器件导致板卡烧毁。做三维建模时,要精准还原每根引脚的折弯角度、伸出长度,以及陶瓷本体的厚度、顶部石英窗口的凹陷深度,这些细节直接影响后续结构干涉检查的准确性——不少新手做板卡布局时容易忽略引脚伸出PCB背面的长度,导致板卡安装到机箱时引脚和金属底板接触短路,这类问题在实际项目中屡见不鲜。另外,这类直插器件的安装高度也要纳入整体尺寸链计算,尤其是空间紧凑的嵌入式设备内部,器件顶部和机箱上盖的安全距离要留足,避免装配时压裂陶瓷本体。在设备维护场景中,同规格的三维模型还能用来做备件替换的适配验证,不用拿到实物就能提前确认安装位是否匹配,大幅缩短老旧设备的维修周期。
