人体工学多色拼接无线办公鼠标结构设计

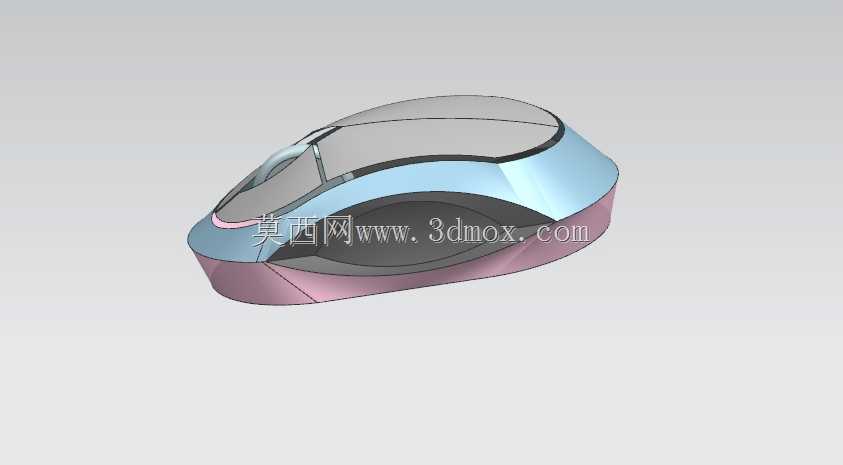

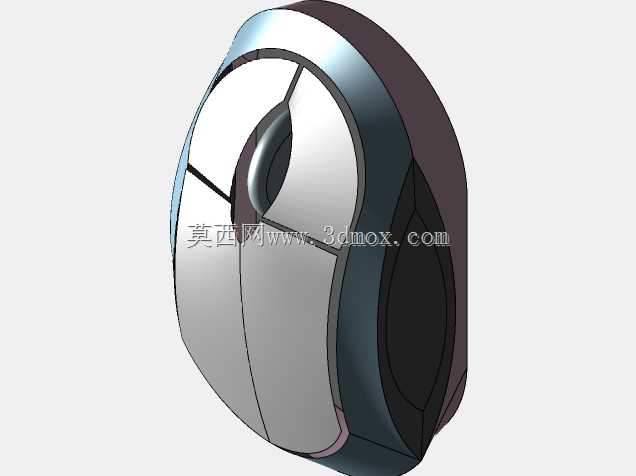

日常办公场景中，鼠标是和手部接触时长最久的输入外设，这款曲面造型的鼠标结构设计，首先从握持贴合度出发做了曲面弧度的反复调校。不同于常规对称造型的通用鼠标，这款模型的侧裙做了内凹的承托弧面，对应手掌大鱼际、小鱼际的自然贴合位置，长时间握持时不会出现腕部悬空的受力问题，适配日常办公、平面设计、三维建模等需要长时间操控光标移动的使用场景。从结构分层来看，模型拆分为上盖、侧裙装饰件、底壳三个主要外观件，上盖采用分体式按键设计，按键触发区域的壁厚做了均匀过渡处理，避免注塑成型后出现缩痕影响按键按压手感，左右按键的触发行程预留了标准微动开关的安装空间，滚轮位置做了下沉式设计，对应食指自然弯曲的落点位置，不需要刻意抬指就能完成滚轮滚动操作。侧裙部分采用双色拼接的外观设计，实际量产时可以采用软胶包胶工艺，增加握持时的摩擦力，避免手汗较多时出现打滑的问题，侧裙的安装边界做了0.3mm的止口配合公差，和底壳装配后不会出现明显的拼接缝隙。底壳部分预留了光学引擎的居中开孔位置，对应常规桌面使用的引擎高度调校空间，四周的脚贴槽做了下沉0.2mm的设计，粘贴特氟龙脚贴后刚好和底壳平面齐平，滑动时不会出现卡滞问题。设计过程中特意控制了整体的外形尺寸，长度控制在118mm左右，宽度控制在65mm左右，属于中等大小的手型适配范围，既不会因为尺寸过小导致手掌蜷缩，也不会因为尺寸过大增加小臂的拖拽负担。内部的安装空间预留了常规2.4G无线模块、锂电池、主控电路板的堆叠位置，电池仓靠近鼠标尾部位置，能够平衡整机的重心，避免使用时出现头重脚轻的问题。按键柱的位置做了加厚处理，对应微动开关的触发点做了圆弧过渡，长期按压不会出现按键柱磨损塌陷的问题，上盖和底壳的固定螺丝孔位隐藏在脚贴下方，保证外观面的完整性，不会出现外露的螺丝孔破坏整体的曲面流畅感。从曲面建模的角度来看，整个外观面都是G2连续的顺滑曲面，没有尖锐的棱角过渡，握持时不会出现硌手的问题，不同配色的拼接面都做了均匀的分模线预留，量产开模时可以直接沿着分模线做分型面处理，不需要额外调整曲面的拔模角度，侧裙的装饰件和主体的配合间隙控制在0.1mm，装配后既不会出现松动异响，也不会因为公差累积导致装配困难。
