直插式PLCC44引脚IC承载插座结构

项目分类:3D模型 发布时间:2021-08-28 ID:248173
  • 直插式PLCC44引脚IC承载插座结构
  • 直插式PLCC44引脚IC承载插座结构

这款直插式PLCC44引脚插座,主要面向通孔工艺印制板的芯片搭载需求,在工控板卡、老式消费电子主板、工业控制模块的板级设计中应用广泛,用来承载对应引脚数的PLCC封装芯片,实现芯片与电路板之间的可靠电气连接,同时支持芯片的插拔更换,避免直接焊接芯片带来的拆焊损伤问题,方便后期板卡调试、芯片替换与故障维修。

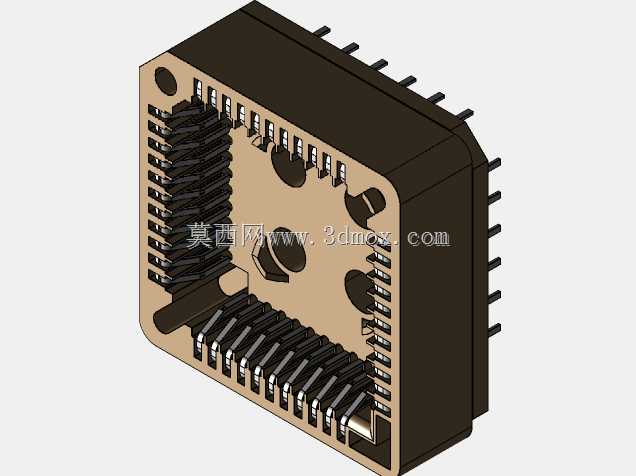

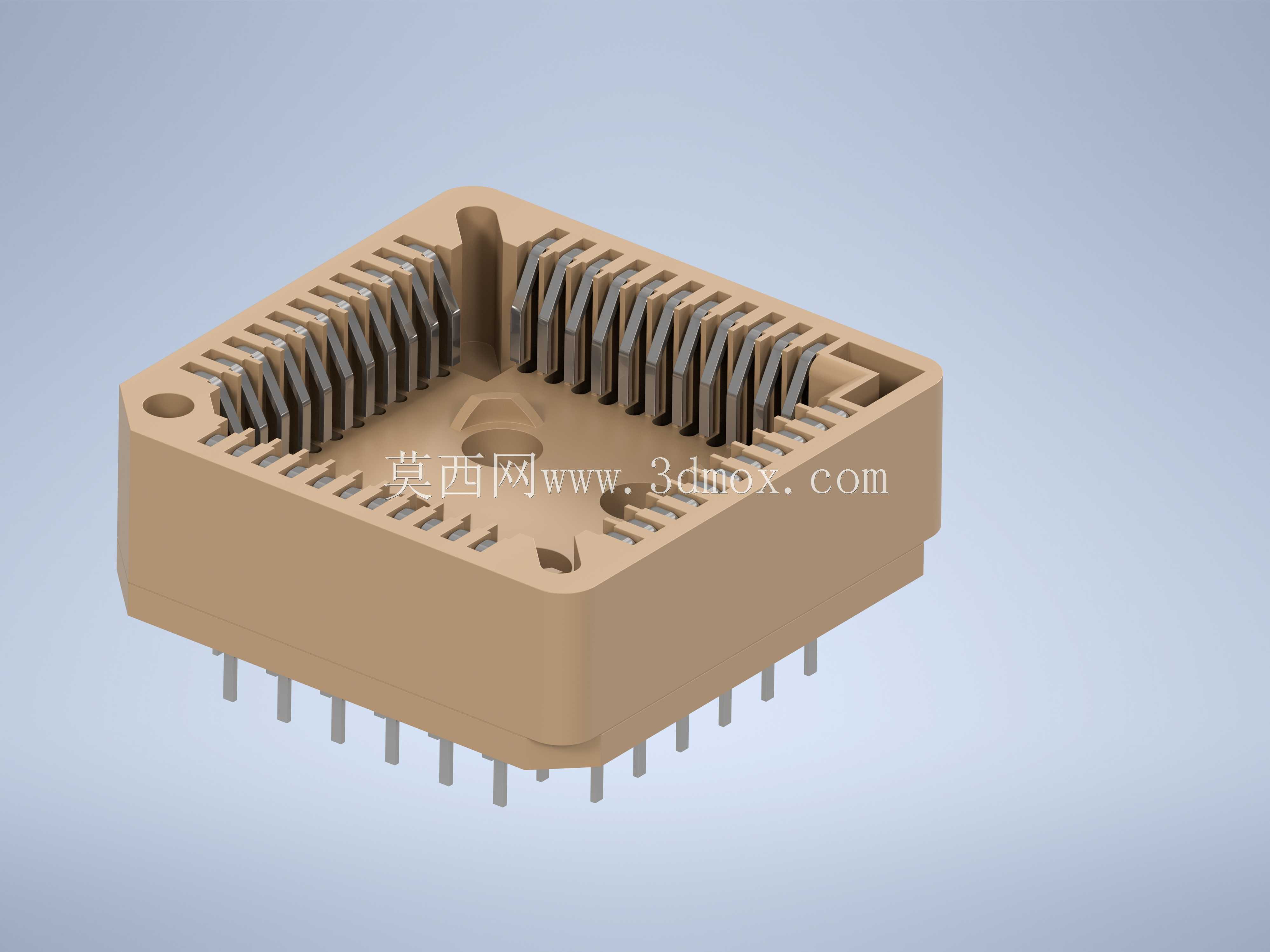

从设计思路来看,整体采用方形围框结构,中心预留芯片定位沉腔,沉腔尺寸与标准PLCC44芯片的外形公差匹配,芯片放入时可自动对齐引脚位置,不会出现偏移错位。四周均匀排布44根弹性接触引脚,每根引脚的接触端带有向内的弹性折弯,当芯片压入腔体后,引脚触点会紧密贴合芯片侧部的引脚焊盘,保证接触电阻稳定,不会因为设备运行中的轻微振动出现接触不良。引脚的直插段长度符合常规通孔波峰焊的工艺要求,穿过PCB板后露出的焊脚长度满足焊锡浸润的标准,不会出现焊盘虚焊、透锡不足的问题。

插座本体采用耐高温绝缘工程塑料注塑成型,材料可耐受波峰焊时的高温冲击,不会出现壳体变形、引脚移位的问题,同时绝缘性能满足强电隔离要求,避免相邻引脚之间出现爬电、短路风险。本体对角位置设置了定位安装孔,可通过塑料定位柱或者固定销与PCB板预先定位,焊接前不需要额外治具固定,提升批量焊接时的装配效率。插座底部与PCB板面接触的位置设置了微小的支撑凸点,焊接时焊锡不会顺着壳体缝隙流到插座内部,避免多余焊渣残留导致的引脚短路问题。

安装边界方面,插座整体占用PCB板的方形区域尺寸匹配标准PLCC44插座的封装尺寸,引脚排布严格遵循JEDEC相关标准,与行业通用的封装库尺寸完全兼容,设计时直接调用标准封装即可完成布局,不需要额外调整焊盘位置。插座的高度满足板卡堆叠时的间距要求,不会和上方的散热片、相邻元件产生干涉,压入芯片后的总高度在常规板卡的元件限高范围内,适配多数机箱内部的安装空间。弹性引脚的插拔寿命满足多次芯片更换的需求,接触压力经过校准,既不会因为压力过大导致芯片压入困难、引脚变形,也不会因为压力过小导致接触电阻过大、信号传输不稳定,可适配常规工业环境下的温度变化与振动工况,长期运行时连接可靠性稳定。
