校园智能支付多卡识别终端结构设计

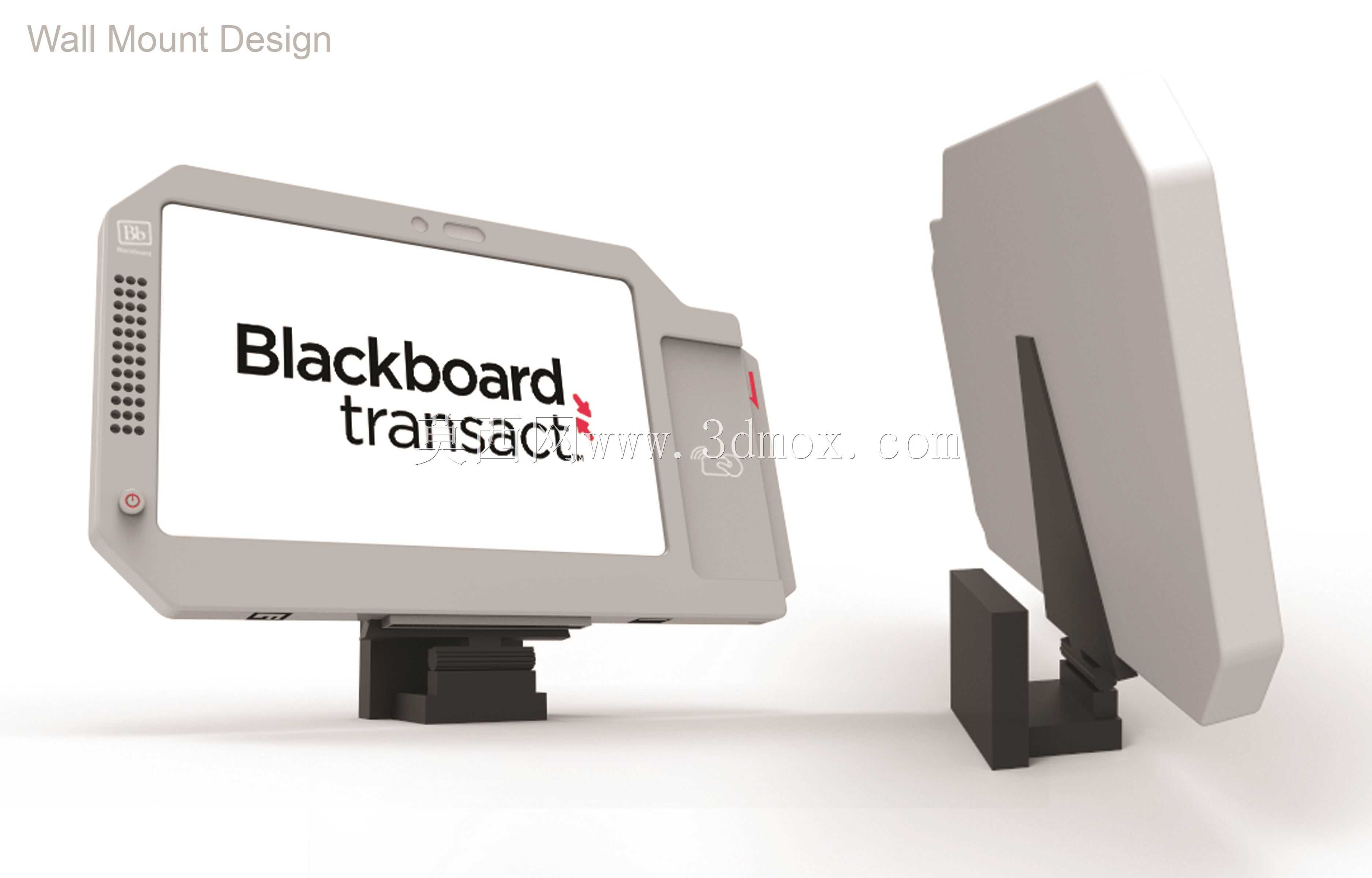

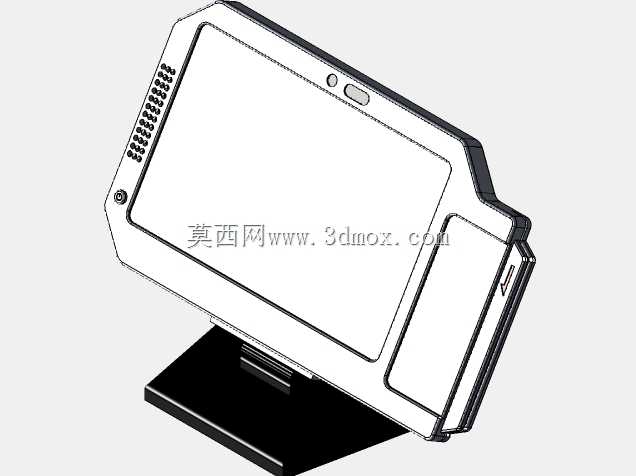

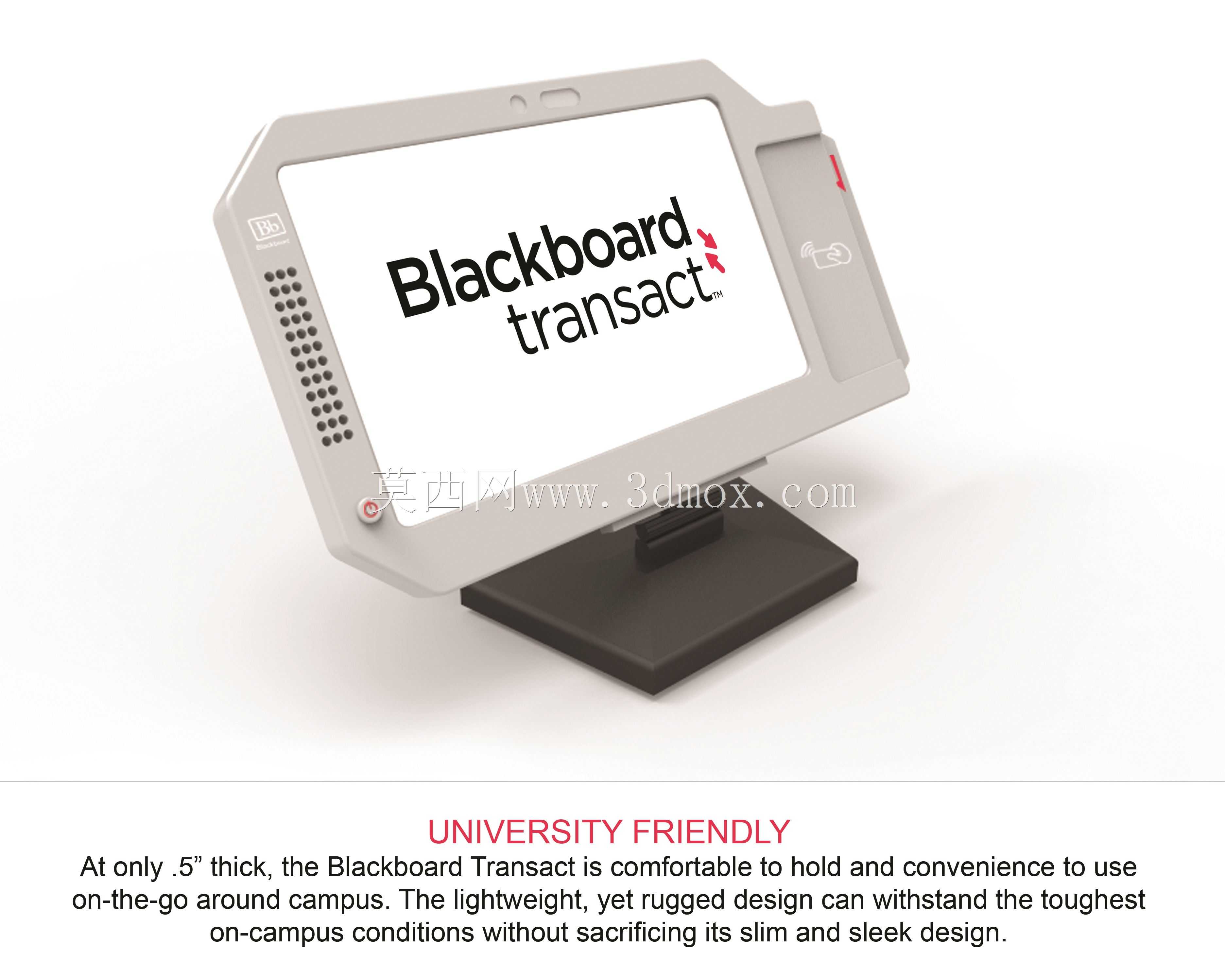

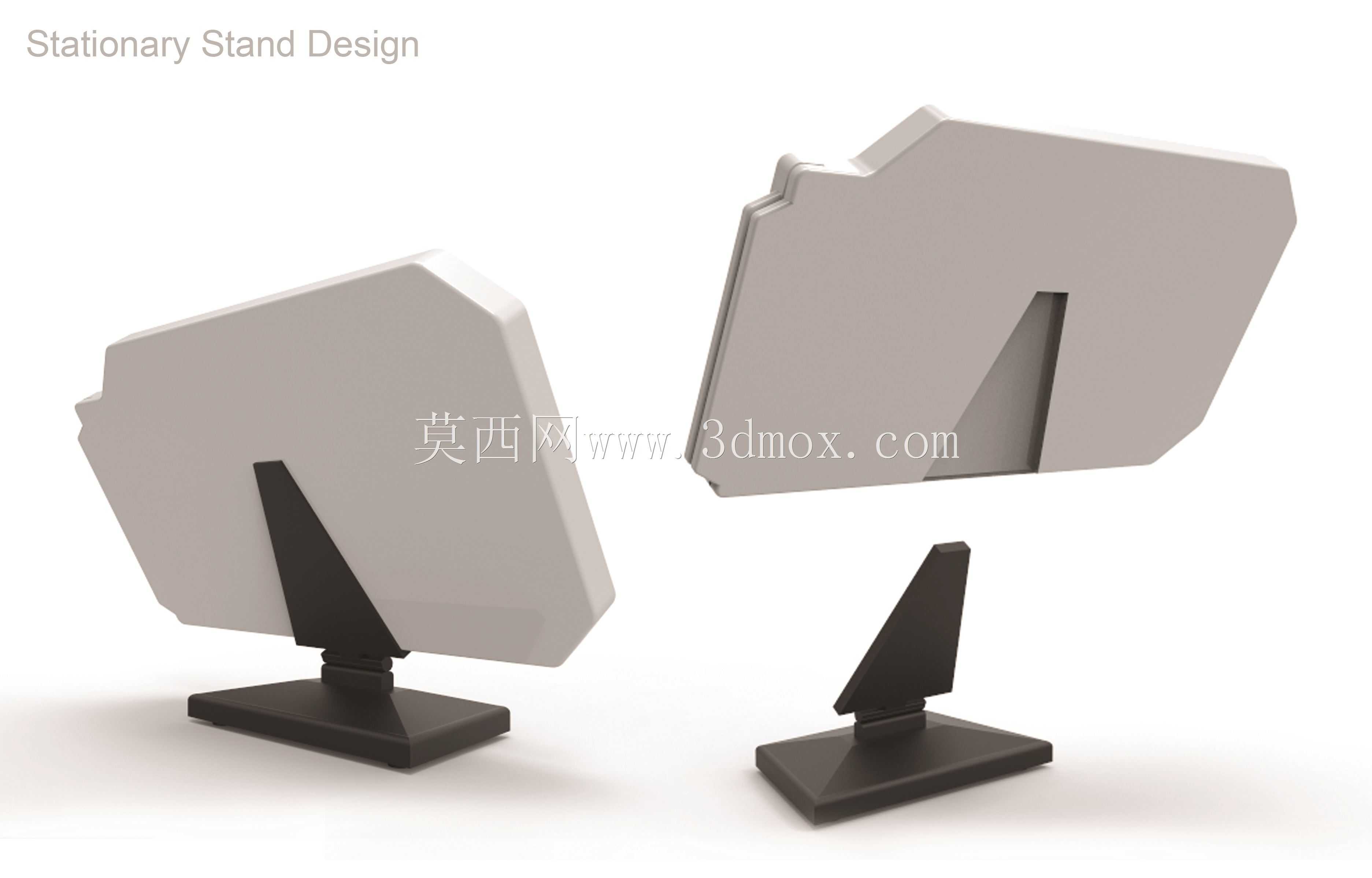

这款多卡识别终端的设计初衷，是面向校园、园区这类封闭消费场景，替代传统分散的刷卡、扫码、身份核验设备，解决多设备堆叠占用桌面空间、接线杂乱的痛点。从结构布局来看，设备采用带旋转铰链的可拆卸底座设计，底座预留标准安装孔位，既可以直接放置在食堂窗口、宿舍门禁、图书馆服务台的水平台面上，也可以通过支架转接实现壁挂安装，适配不同点位的安装高度与操作视角需求，屏幕俯仰角度可随铰链调节，适配不同身高操作人员的视线角度，避免长期操作的视觉疲劳。

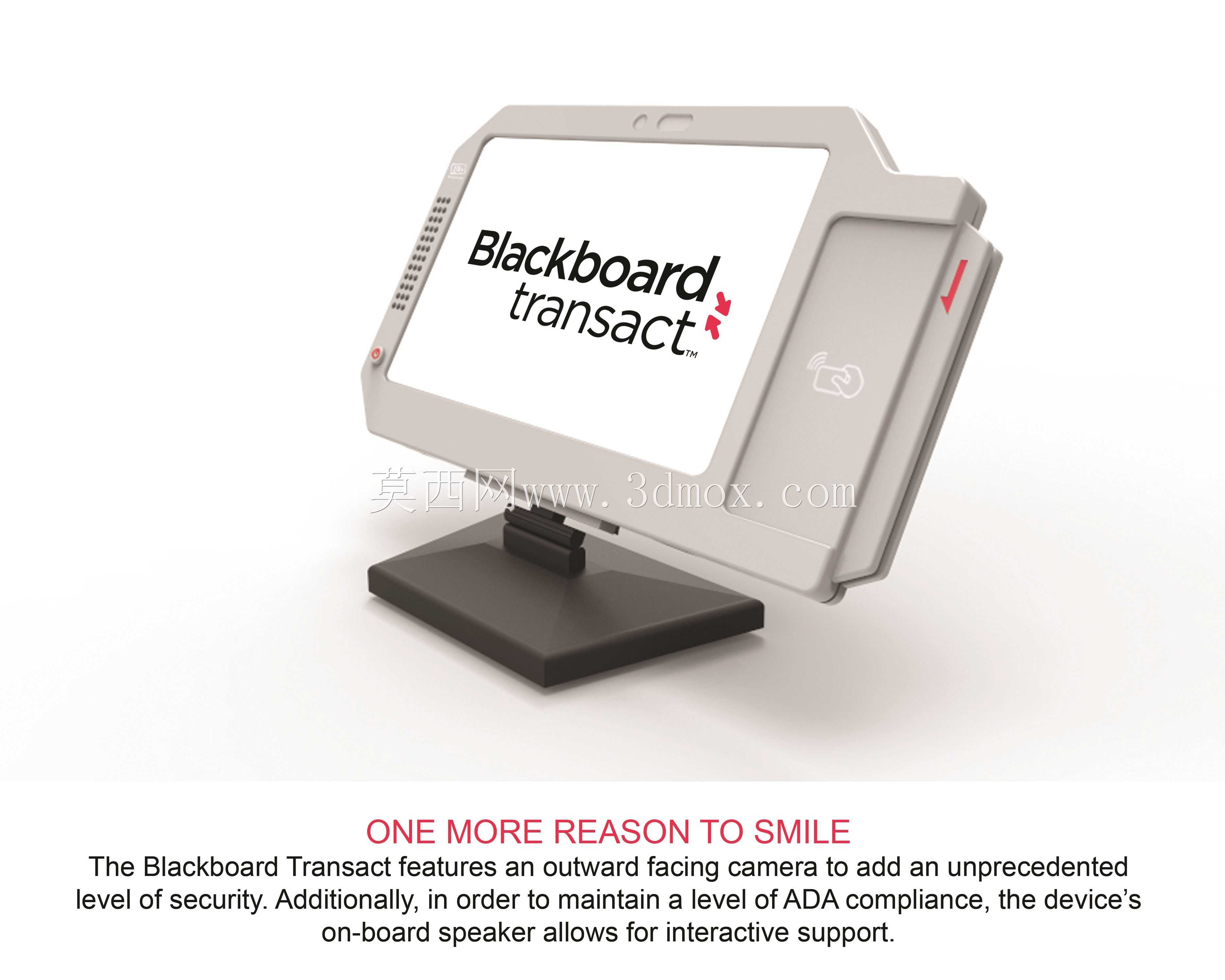

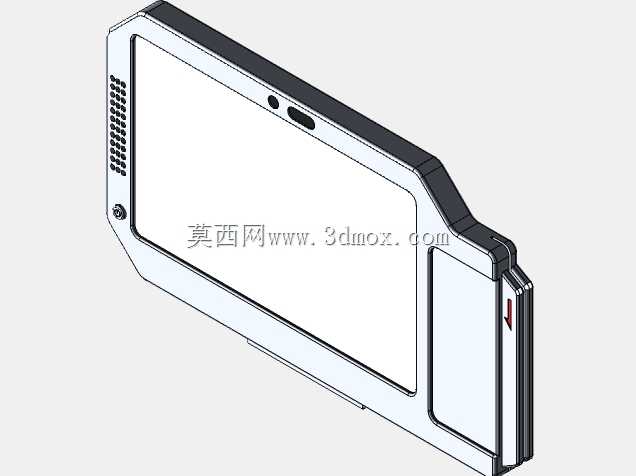

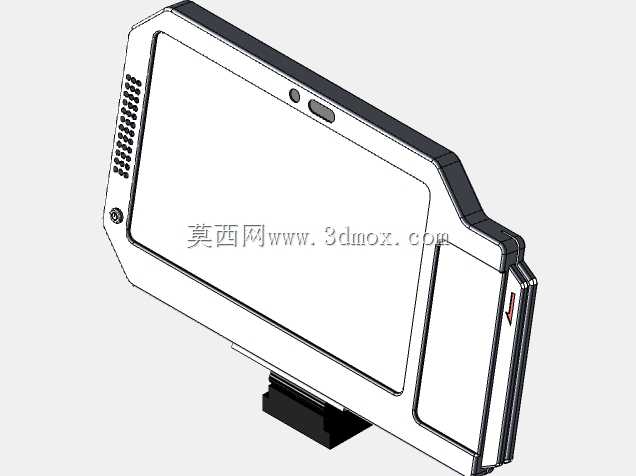

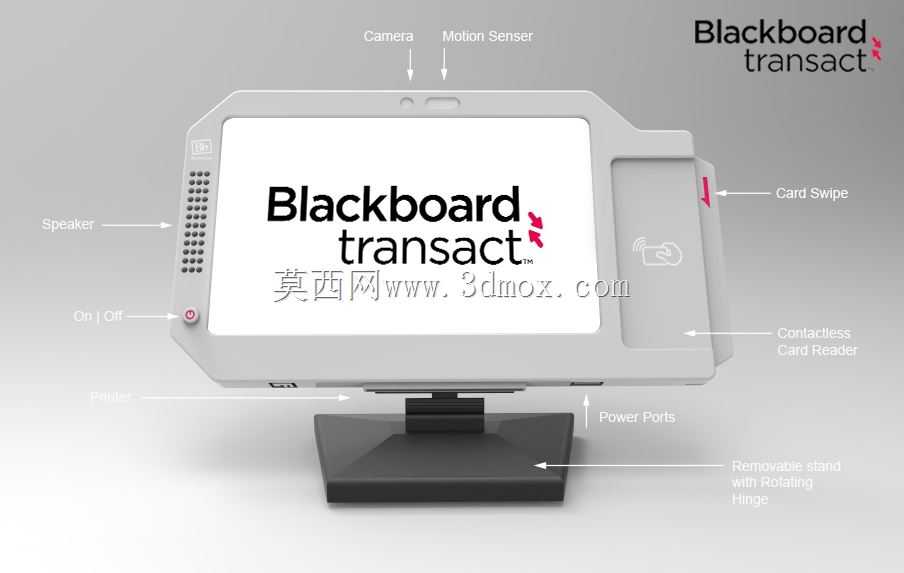

设备正面集成触控显示屏，屏幕上方区域内置摄像头与运动传感器，运动传感器可在人员靠近时自动唤醒设备，降低待机功耗，摄像头可实现人脸核验、扫码支付功能，覆盖无卡消费场景。屏幕左侧区域集成扬声器与实体电源按键，扬声器开孔采用矩阵式排布，保证语音播报的音量扩散效果，电源按键做内凹防误触设计，避免日常清洁、操作过程中误触关机。设备右侧集成多类型读卡模块，包含磁条刷卡槽、非接触式读卡区、接触式芯片读卡触点，可兼容磁条卡、RFID卡、NFC卡、带EMV芯片的金融卡，覆盖学生卡、员工卡、银行卡、交通卡等多种卡型的识别需求，无需额外外接读卡设备。

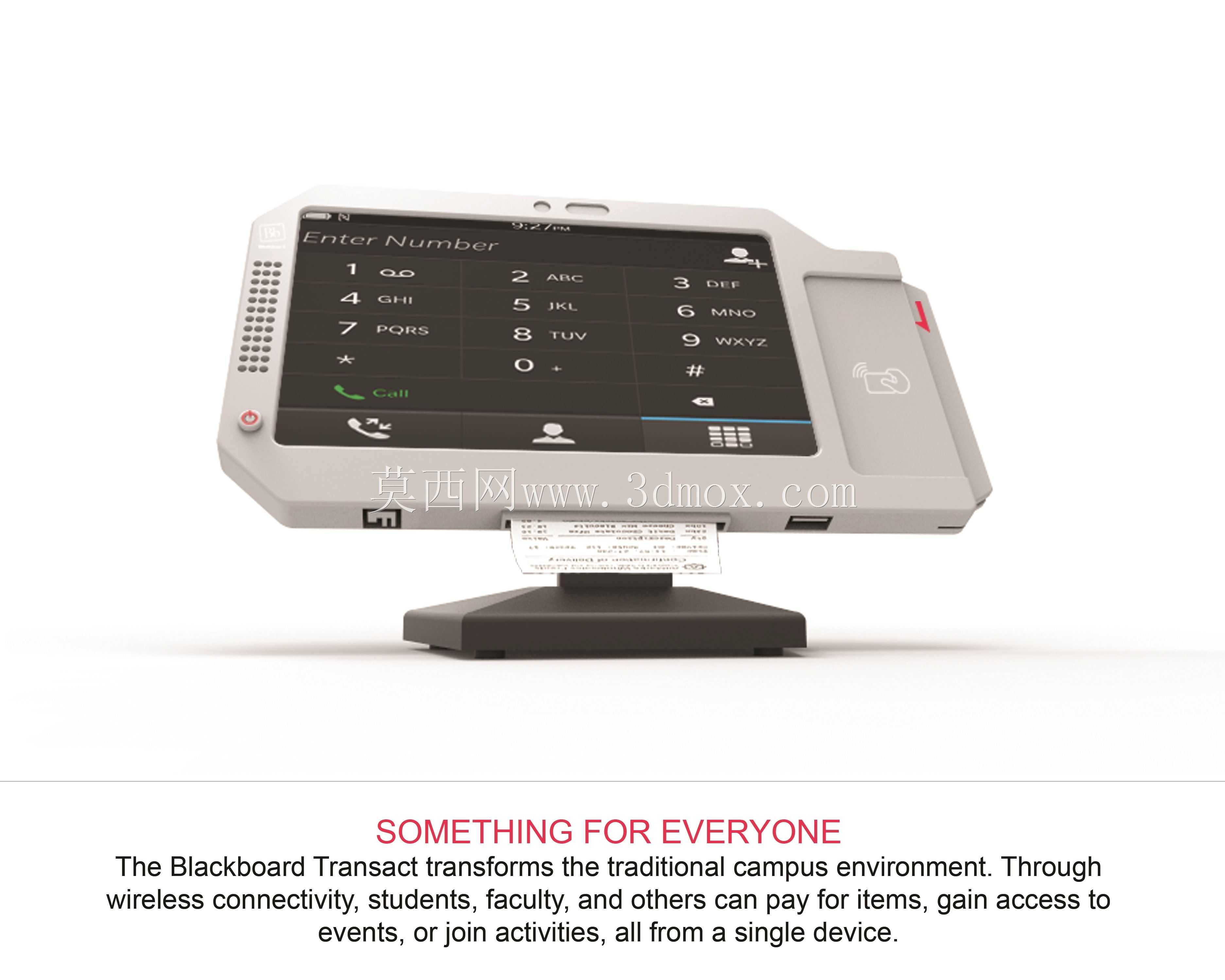

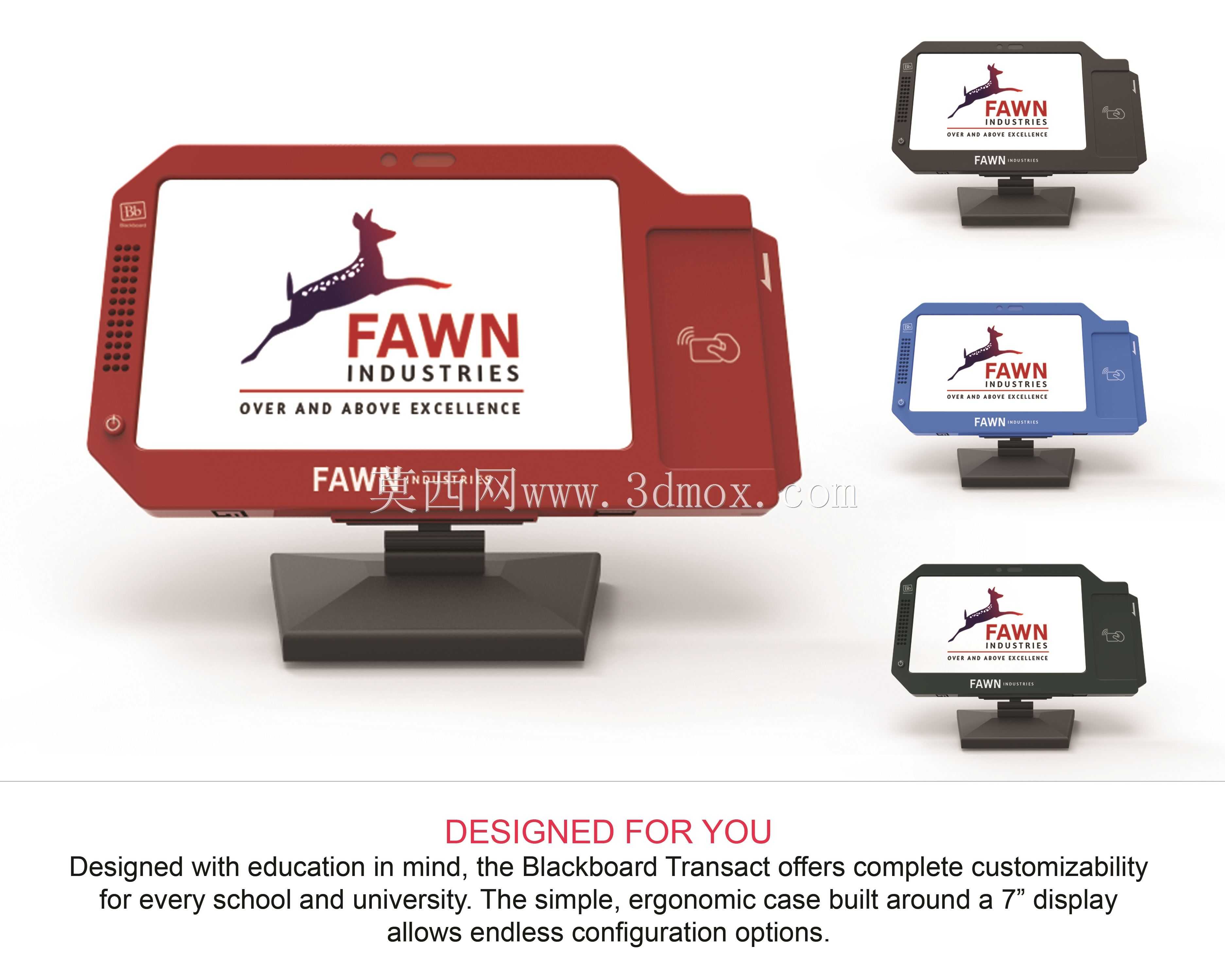

设备背部预留集成式充电端口，可同时为外接的小型外设供电，减少桌面电源适配器的数量，底部接口区域做隐藏式走线槽设计，电源线、数据线可沿底座支架内部走线，保持台面整洁。结构设计上，整机外壳采用注塑成型工艺，壳体之间采用卡扣加少量螺丝的固定方式，既满足装配效率要求，也方便后期维护拆卸，外壳表面可做丝印、激光蚀刻处理，适配不同使用方的标识定制需求。设备内部预留集成收据打印机的安装空间，可根据需求选配打印模块，实现消费凭证的即时打印，无需额外外接打印机。

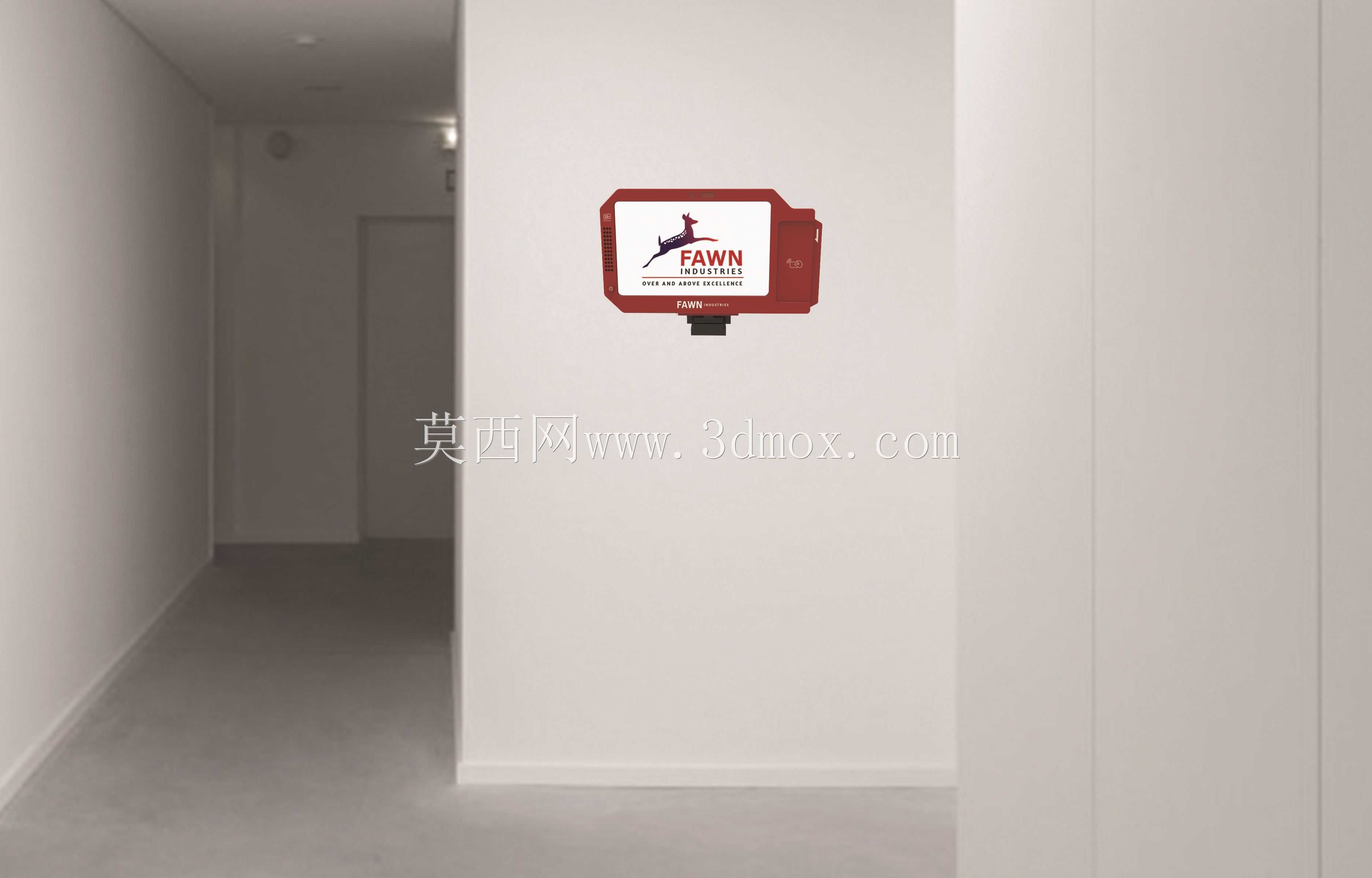

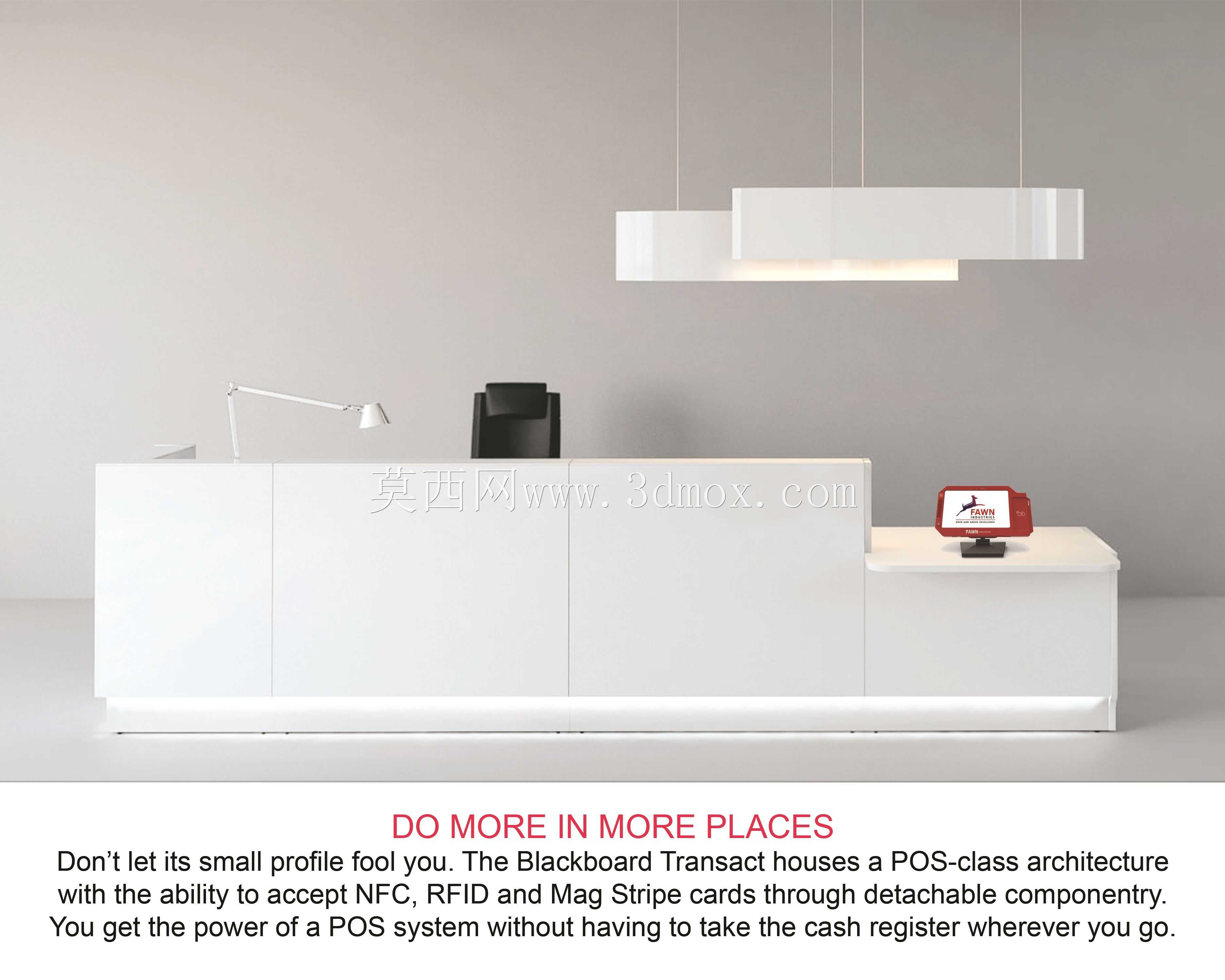

从安装边界来看，整机桌面放置时的占用面积远小于传统多设备组合的占地面积，壁挂安装时突出墙面的厚度控制在合理范围，不会占用过多通道空间，所有外接接口都设置在设备背部下方，接线完成后不会在正面露出线材，保持外观整洁。设备的读卡区域做了明显的标识引导，刷卡槽做导向斜角设计，用户刷卡时可顺畅滑过，不会出现卡滞，非接触读卡区的识别范围控制在设备正面3cm范围内，避免相邻设备的信号干扰，保证识别准确率。
