定制被动散热迷你ITX机箱结构设计

这款定制机箱的核心应用场景，是面向追求零噪音使用体验的迷你主机用户，覆盖桌面办公、软路由部署、家庭影音中心搭建等对运行噪音有严苛要求的使用场景，区别于常规带风扇的迷你主机方案，完全依靠结构本身完成热量传导与散出，从根源上消除风扇转动带来的风噪、轴承老化异响等问题。

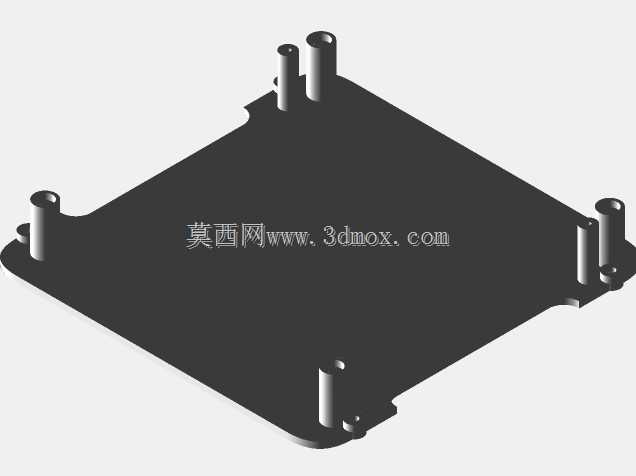

设计之初就锁定了适配第八代NUC主板的安装边界，所有安装孔位完全匹配对应主板的固定点位，主板安装位的周边预留空间经过反复测算，既不会因为空间冗余造成整机尺寸浪费，也不会因为空间局促挤压主板电容、接口的安装位置，主板IO区域对应机箱侧部的开孔位置公差控制在0.2mm以内，保证外接设备插拔时不会出现对位不准、接口卡滞的问题。

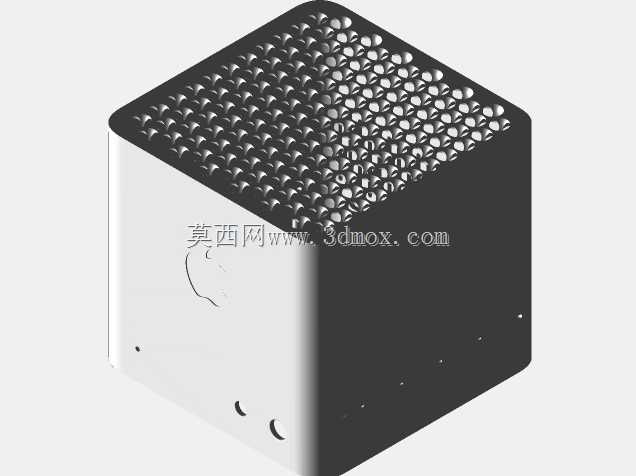

散热结构是整个设计的核心部分，没有采用常规迷你机箱依赖内置风扇主动排风的思路，而是直接将改进型的被动冷却器与机箱壳体做一体化的热传导设计，机箱顶部的密集冲孔并非装饰性结构，每一个冲孔的孔径、开孔率都经过热仿真验证，既保证壳体结构强度不会因为开孔过多出现形变，又能让冷热空气形成自然对流通道，热量从CPU核心位置通过导热介质传递到散热结构，再通过整个金属壳体的大面积表面与空气完成热交换，实现满负载运行下的全静音散热。

外形采用规整的立方体结构，没有多余的外凸装饰结构，放置在桌面时占用空间极小，边角做了小半径的倒角处理，避免钣金锐边造成安装、使用过程中的划伤，机箱侧部预留的状态指示灯开孔位置对应主板的电源、硬盘指示灯点位，不需要额外加装导光件就能直接观察设备运行状态。机箱的壳体拼接采用卡扣加少量固定螺丝的组合方式，日常拆装维护不需要复杂工具，拆开侧盖就能直接完成内存、存储部件的更换，同时拼接缝隙的控制精度保证了壳体之间的热传导效率，不会因为拼接缝隙过大造成热阻提升，影响整体散热表现。

在安装边界的考量上，机箱内部除了主板的固定空间，还预留了对应规格的存储部件安装位，走线空间经过合理规划，不会出现线材挤压散热结构、遮挡对流通道的问题，底部的防滑脚垫安装位做了下沉处理，保证机箱放置在光滑桌面时不会出现滑动，同时底部与桌面之间预留的空隙可以辅助冷空气从底部进入，形成完整的自下而上的空气对流路径，进一步提升被动散热的效率。整个结构没有多余的活动部件，长期使用的故障率远低于带主动散热风扇的机箱方案，适合需要7*24小时不间断运行的低负载部署场景。
