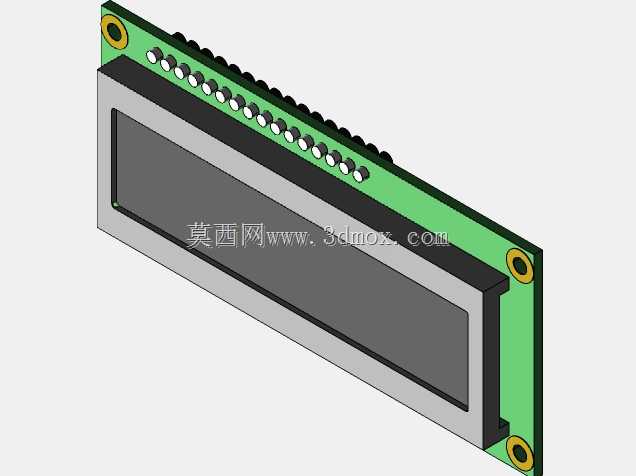

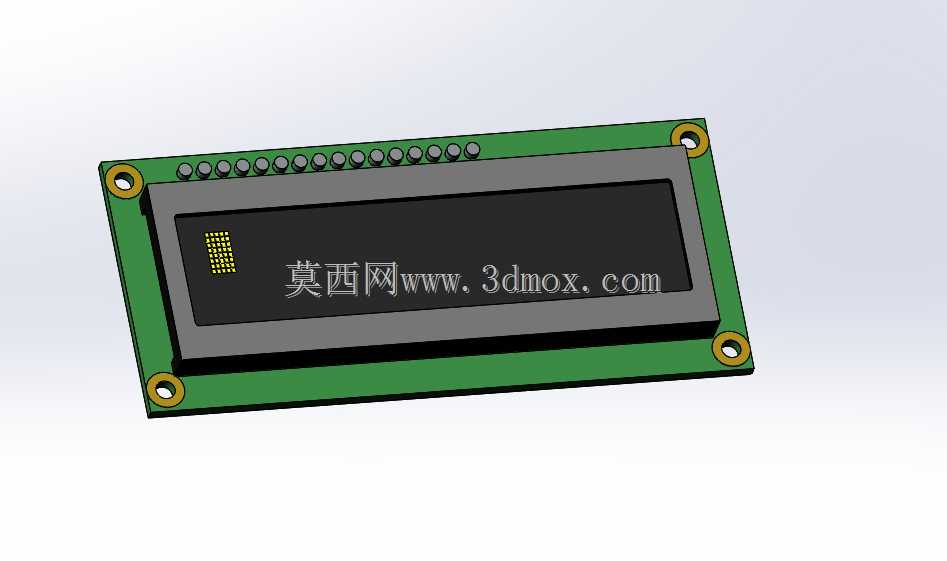

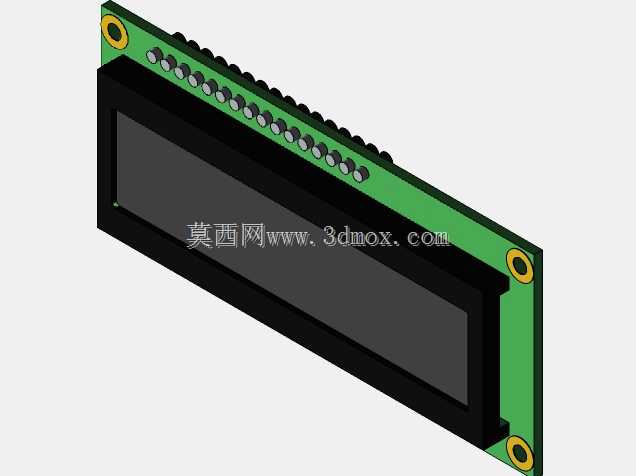

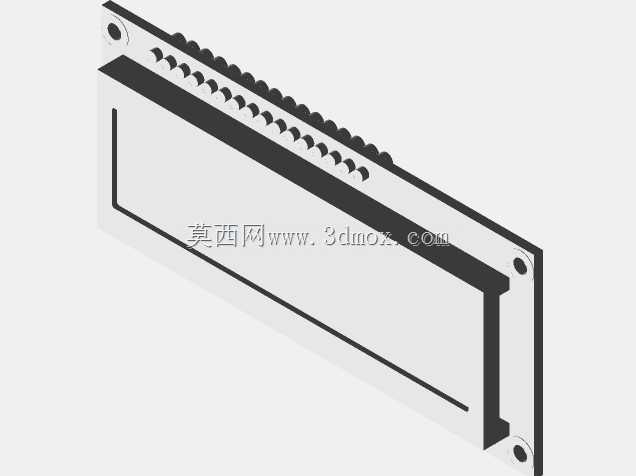

带高亮红背光的16x1字符VATN液晶显示模组

做嵌入式设备结构选型的时候，这类16x1规格的VATN字符液晶是很常用的人机交互部件，和普通TN屏比起来，VATN技术的垂直配向结构天生具备宽视角、高对比度的优势，哪怕是安装在设备侧方或者操作人员需要从斜角观察读数的场景，也不会出现普通TN屏偏色、看不清字符的问题，搭配高亮红色LED背光，在光线昏暗的工业机柜内部、夜间车载设备场景下，字符辨识度远高于普通黄绿屏或者蓝屏模组。

从结构设计角度看，这款模组采用标准16x1字符屏的通用安装孔位，四个角预留的金属化安装孔适配M2.5规格的固定螺丝，安装孔中心距完全兼容同规格传统LCD模组，做老设备显示部件升级替换的时候不需要重新修改面板开孔，直接就能原位安装，能大幅缩短改型周期。模组整体采用PCB板载绑定封装，驱动芯片直接贴合在PCB背面，玻璃屏和PCB之间用抗震泡棉做缓冲填充，能承受工业场景下的常规振动冲击，不会因为设备运行的长期振动出现绑定引脚松脱、显示缺划的问题。

实际应用场景覆盖范围很广，工业领域里可以装在小型数字仪表上做参数读数显示，车载设备里可以做状态提示屏，医疗便携设备上用来显示工作参数，甚至民用消费类的咖啡机、音响、微波炉这类家电的控制面板上，也能用来显示工作状态、档位信息。设计的时候要注意，这款模组的背光供电和逻辑供电是分开走线的，结构建模时要给背光引脚的焊线预留足够的出线空间，屏幕正面的视窗开口要比玻璃显示区域单边大0.5mm左右，避免装配公差挡住有效显示区域，模组整体厚度控制在常规字符屏的标准尺寸范围内，面板安装时不需要额外加深沉台深度，和常规1602屏的厚度兼容性很好。

从功能特性上看，红色背光的穿透性强，在车间强光环境下也能清晰识别显示内容，VATN屏的黑底红字显示效果对比度更高，长时间观察也不容易产生视觉疲劳，比普通STN屏的显示清晰度提升明显，适合需要操作人员频繁查看读数的设备场景。建模的时候要准确还原金属安装孔的衬套高度、PCB板的边缘倒角、屏幕表面的偏光片层厚度，这些细节直接影响后续装配时的干涉检查准确性，尤其是做面板装配的配合公差分析时，安装孔的位置度公差要控制在0.1mm以内，避免批量装配时出现孔位错位的问题。
