双泵位光驱位水冷储液排液集成装置

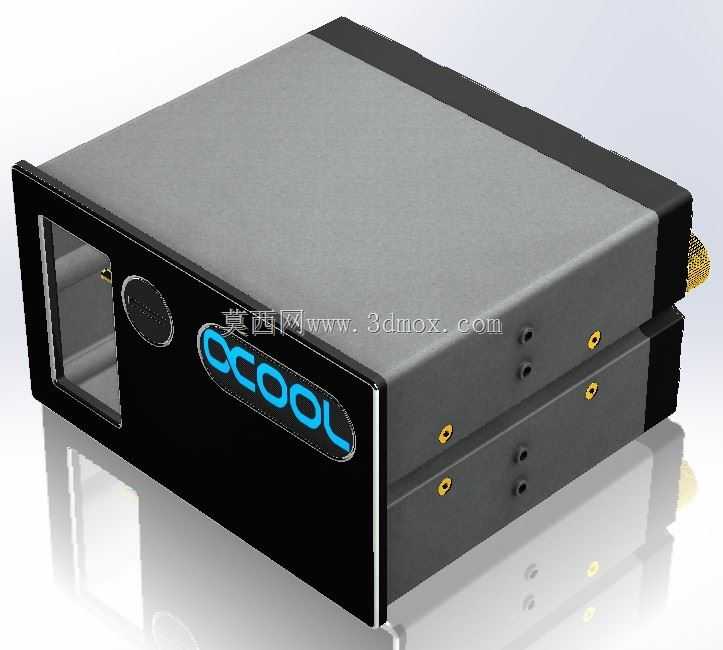

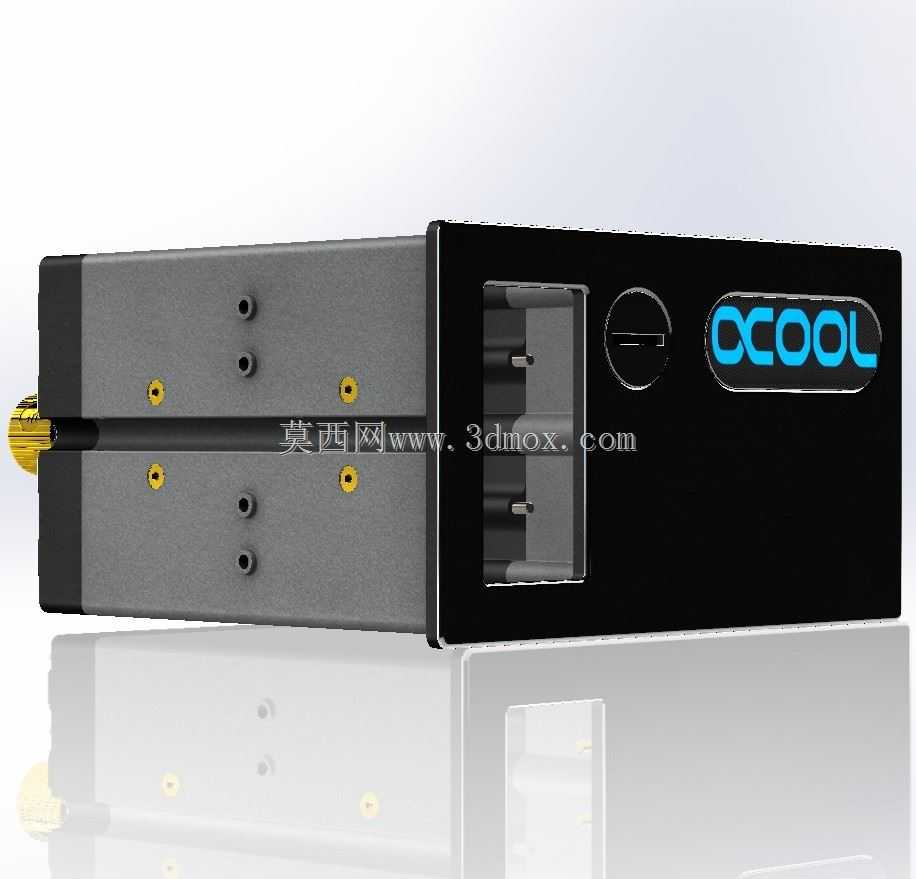

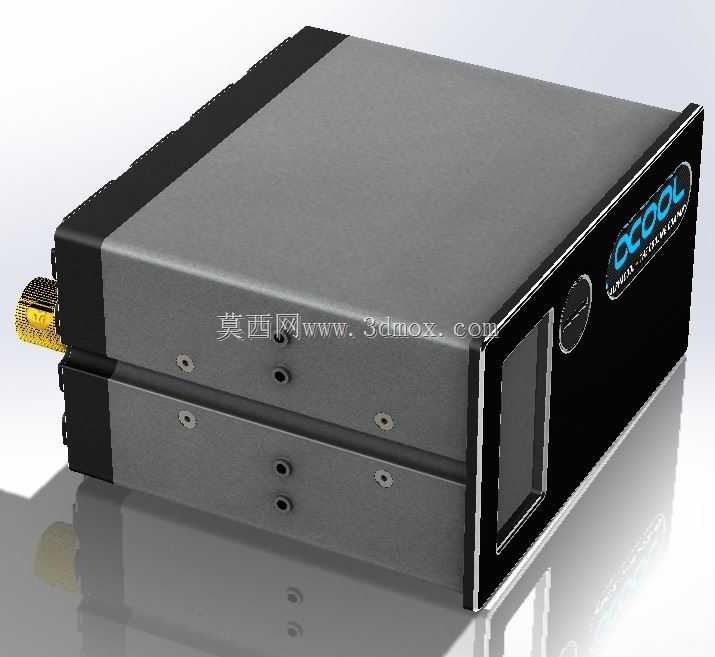

该装置为标准5.25英寸光驱位适配的水冷系统集成储液模块，主要面向台式PC分体式水冷散热场景设计，可直接嵌入机箱前置光驱仓位，无需额外占用机箱内部独立安装空间，适配绝大多数带标准5.25英寸扩展位的ATX、MATX结构机箱。模块整体采用上下双层堆叠结构设计，单仓位可同时容纳1至2台DC-LT规格水冷泵，将储液腔与泵体安装位整合为一体，减少分体水冷系统中独立水箱、泵体的零散管路连接点，降低管路渗漏风险，同时简化机箱内部水冷管路的排布难度，让装机后的管路走向更规整。

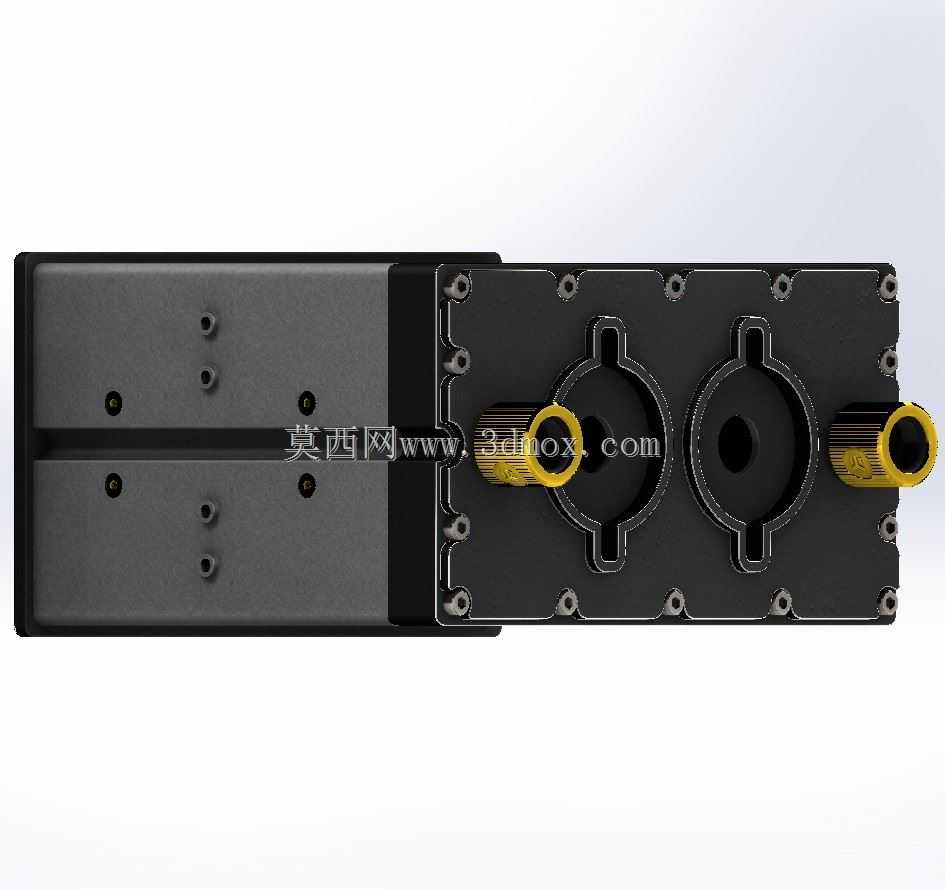

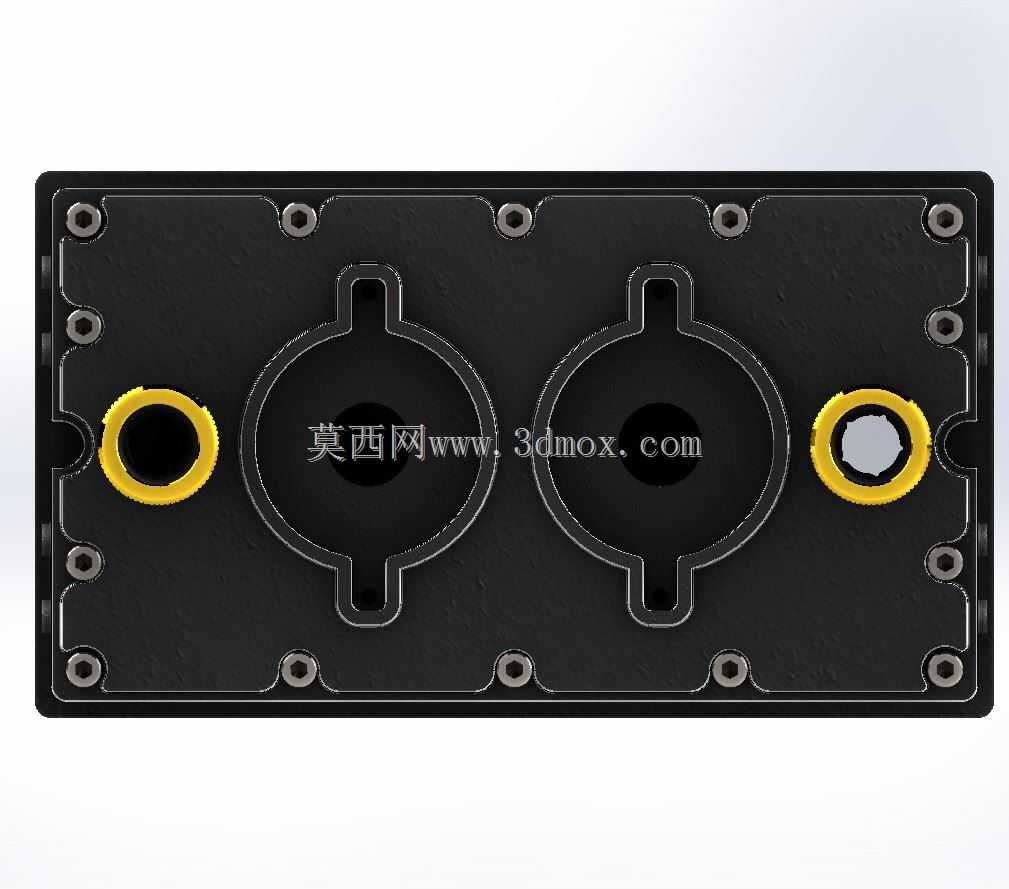

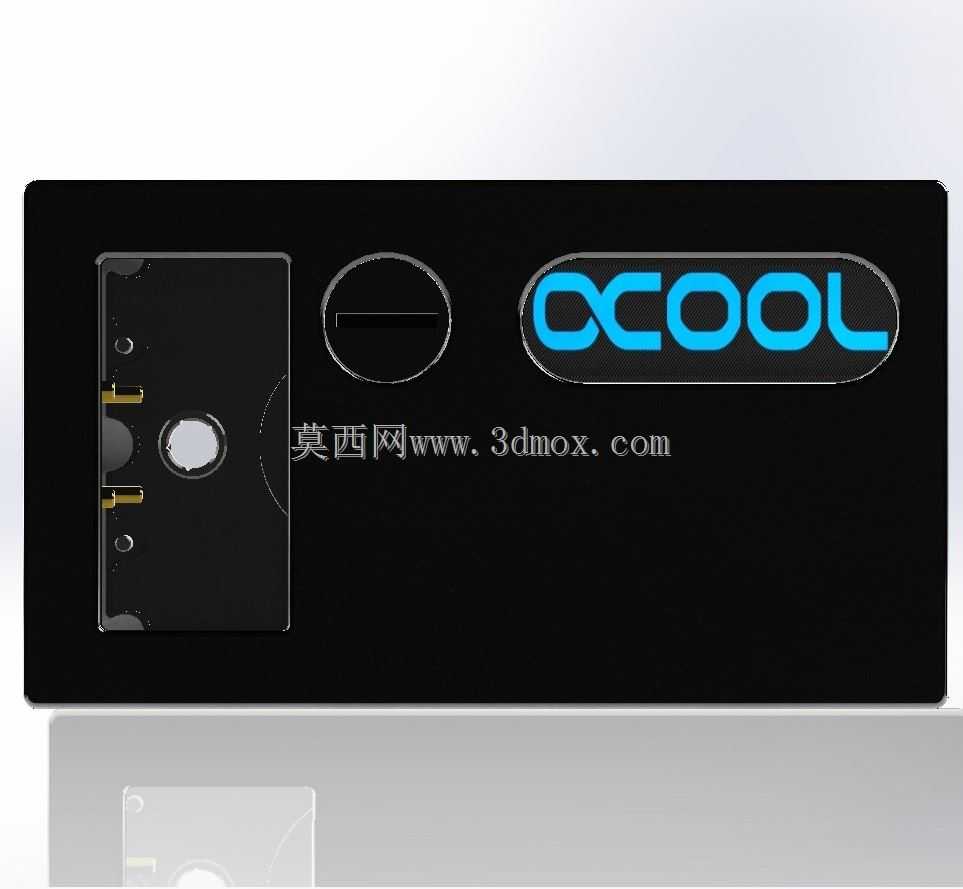

从结构设计逻辑来看，模块外壳采用黑色硬质工程塑料搭配透明 plexi 材质端板，端板上预留的G1/4英寸标准螺纹接口可直接对接水冷硬管或软管，接口位置经过布局优化，进出液流向经过导流结构设计，可避免冷却液在储液腔内形成涡流滞流区，减少气泡滞留，降低水泵运行时的气蚀风险，同时提升冷却液循环的换热效率。模块侧面预留LED灯珠安装位，可适配常规5mm直径发光二极管，满足装机时的灯光展示需求，灯位走线沿壳体内部隐藏槽位布置，不会干扰外部管路连接。

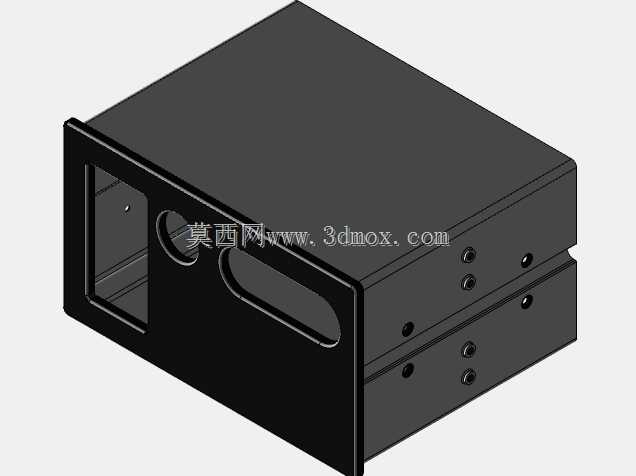

安装边界方面，模块整体长宽高尺寸为148mm×132mm×84.5mm，完全符合标准双5.25英寸光驱位的安装尺寸规范，安装时仅需通过机箱光驱位的标准固定螺丝即可完成锁紧，无需额外定制安装支架。适配的DC-LT水泵单泵尺寸为51mm×48mm×9mm，泵体直接嵌入模块预设的安装槽位，通过密封胶圈与储液腔连通，省去泵体独立安装所需的固定座与减震垫。性能参数上，适配水泵支持12V直流供电，运行功率4.9W，也可兼容7-13.5V宽幅电压输入，在12V额定电压下可提供约100L/H的流量，0.6m水柱的扬程，可满足单CPU、单显卡的常规分体水冷循环需求，支持水、水+乙二醇混合液作为冷却介质，最高可耐受65℃的工作液温，单泵重量仅48g，运行震动极小，不会带动机箱产生共振噪音。

在实际选型应用中，这类集成式储液泵位模块尤其适合机箱内部空间紧凑、无法布置独立圆柱水箱的装机场景，相比分散布置的水箱、水泵组合，集成结构的管路总长度可缩短30%左右，减少管路沿程阻力损失，同时降低接头数量带来的渗漏隐患，对于追求装机整洁度、维护便捷性的水冷用户来说，是兼顾空间利用率与散热可靠性的方案。设计时的密封结构经过冗余考量，泵体与储液腔的连接面采用双层O型圈密封，端板与壳体的连接面采用整圈密封胶条压紧，可长期承受水冷系统的常规工作压力，不会出现慢渗问题。
