双工位立式压合组装机架结构设计

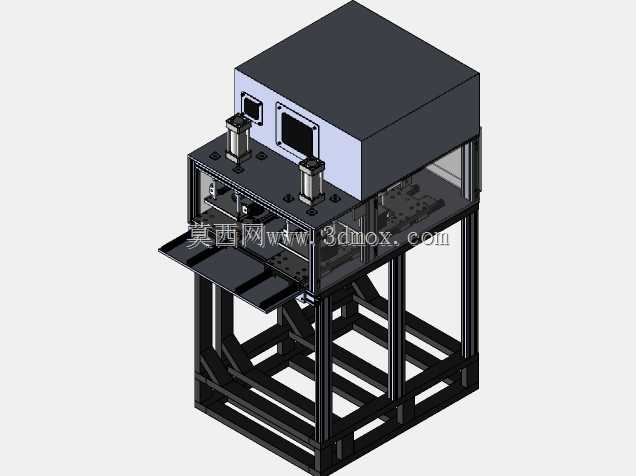

该结构为面向精密零部件压合组装工序设计的立式作业机架，整体采用方通焊接框架作为承载基底，底部预留了充足的设备安装调平空间，可适配车间常规流水线旁的定点工位布局，框架底部的支撑结构做了交叉加强设计，能够抵消上部压合作业产生的垂直冲击力与侧向偏载，避免作业过程中出现机架晃动影响压合精度。上部作业区域采用半封闭防护设计，后侧与两侧设置透明防护挡板，既可以观察内部作业状态，也能防止压合过程中碎屑飞溅，保障作业安全。设备上部设置两个独立的压合执行单元安装位，对应下方的双工位滑动工作台，工作台采用抽拉式导轨结构，操作人员可在设备外部完成工件上下料，将载有工件的工装托盘推入作业区后触发压合动作，双工位交替作业能够有效减少设备等待时间，提升单工序的作业效率。上部的电控箱体集成在设备顶部前侧，预留了操作屏、按钮以及电气接口的安装位，布线空间沿机架型材内侧预留，可规整布置动力线与信号线，避免线路外露造成的安全隐患。设计过程中优先考虑了作业人机工程，工作台的操作高度适配成年操作人员站立作业的舒适区间，抽拉工作台的推拉阻力经过匹配选型，无需额外助力即可完成工位切换，压合单元的安装面做了精加工处理，保证执行元件的安装垂直度，压合头与下方工装定位面的平行度可通过安装座的调节螺钉进行微调，适配不同厚度工件的压合需求。机架整体的安装边界充分考虑了车间通道的通行要求，宽度方向控制在常规设备占地范围内，上部箱体的突出部分未超出机架底部的投影范围，避免设备转运过程中发生磕碰，底部框架预留了叉车孔位，方便车间内的设备转场与定位安装。压合作业区域的内部预留了传感器安装支架位置，可加装到位检测、压力检测等元件，实现压合过程的状态监控，适配不同自动化程度的产线升级需求，无需对机架主体进行二次改造即可完成功能拓展。
