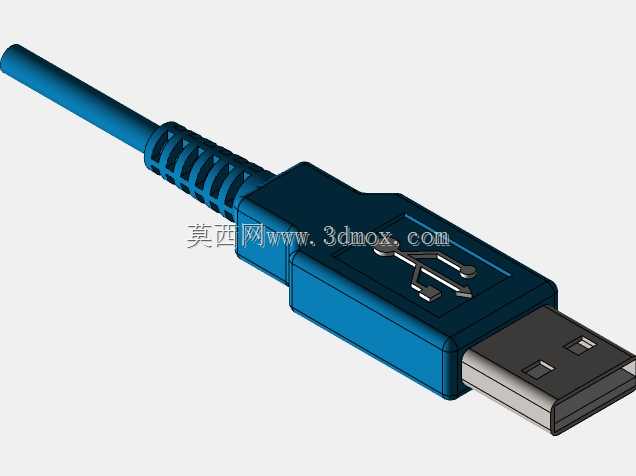

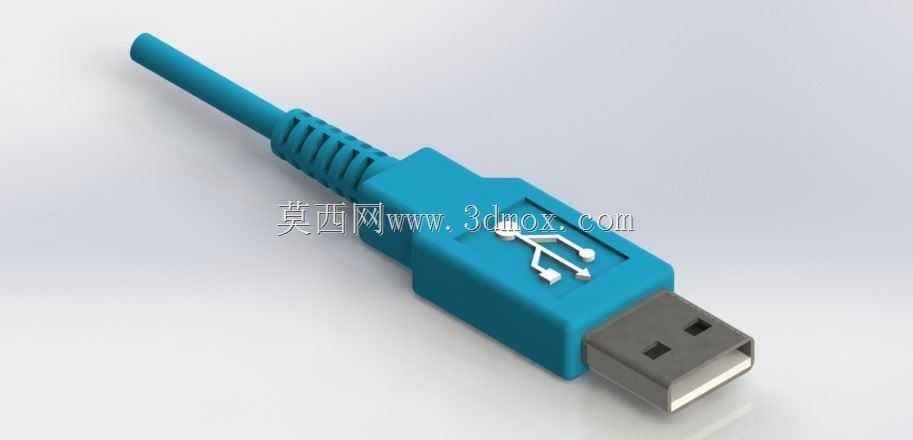

USB公头带线数据传输连接端子

这款USB公头带线结构，是消费电子、工业控制设备里最常见的有线数据与供电连接部件，日常接触的外设拓展、工控机数据采集、嵌入式设备程序烧录场景里，都能见到这类结构的身影。从实际使用场景出发，这类端子既要满足反复插拔的结构强度要求，也要兼顾线缆弯折的抗疲劳性能，设计时首先要匹配标准USB Type-A公头的接口尺寸规范，金属插片的厚度、接触弹片的凸起高度、插接头的外轮廓尺寸都严格遵循通用串行总线的物理层标准，保证能适配市面上所有合规的USB母座，不会出现插接过松或过紧、接触不良的问题。线缆与插头衔接的位置做了螺旋状的应力释放结构，也就是日常俗称的尾档，这个结构的作用是分散线缆弯折时的应力，避免线缆根部因为反复弯折出现铜芯断裂、外皮破损的问题，实际选型时这个位置的长度、螺旋圈数都要匹配线缆的线径，线径越粗的线缆，尾档的长度要相应加长，螺旋的开槽宽度也要调整，保证弯折时的形变在橡胶或塑胶材质的许用应变范围内。插头主体的塑胶外壳做了阶梯式的分型结构，金属屏蔽壳包裹在塑胶外壳内部，既可以保证插拔时的结构强度，也能起到电磁屏蔽的作用，减少数据传输过程中的外界电磁干扰，金属壳与塑胶外壳之间做了卡扣限位结构，装配时不需要额外打胶就能实现牢固固定，提升装配效率。从安装边界来看，这类带线插头在做设备面板开孔、结构避让设计时，要预留出插头本体的宽度与厚度空间，同时要考虑插拔时的手部操作空间，不能在插头周边布置凸起的结构件，避免插拔操作干涉。线缆部分的外被采用耐磨的塑胶材质，内部的电源线与数据线做了分层排布，保证供电载流能力的同时，减少线芯之间的信号串扰，接触弹片的位置做了镀金层设计，提升抗氧化性能，保证长期使用后的接触可靠性，哪怕是在工业现场有一定粉尘、温湿度波动的环境下，也能维持稳定的连接性能。
